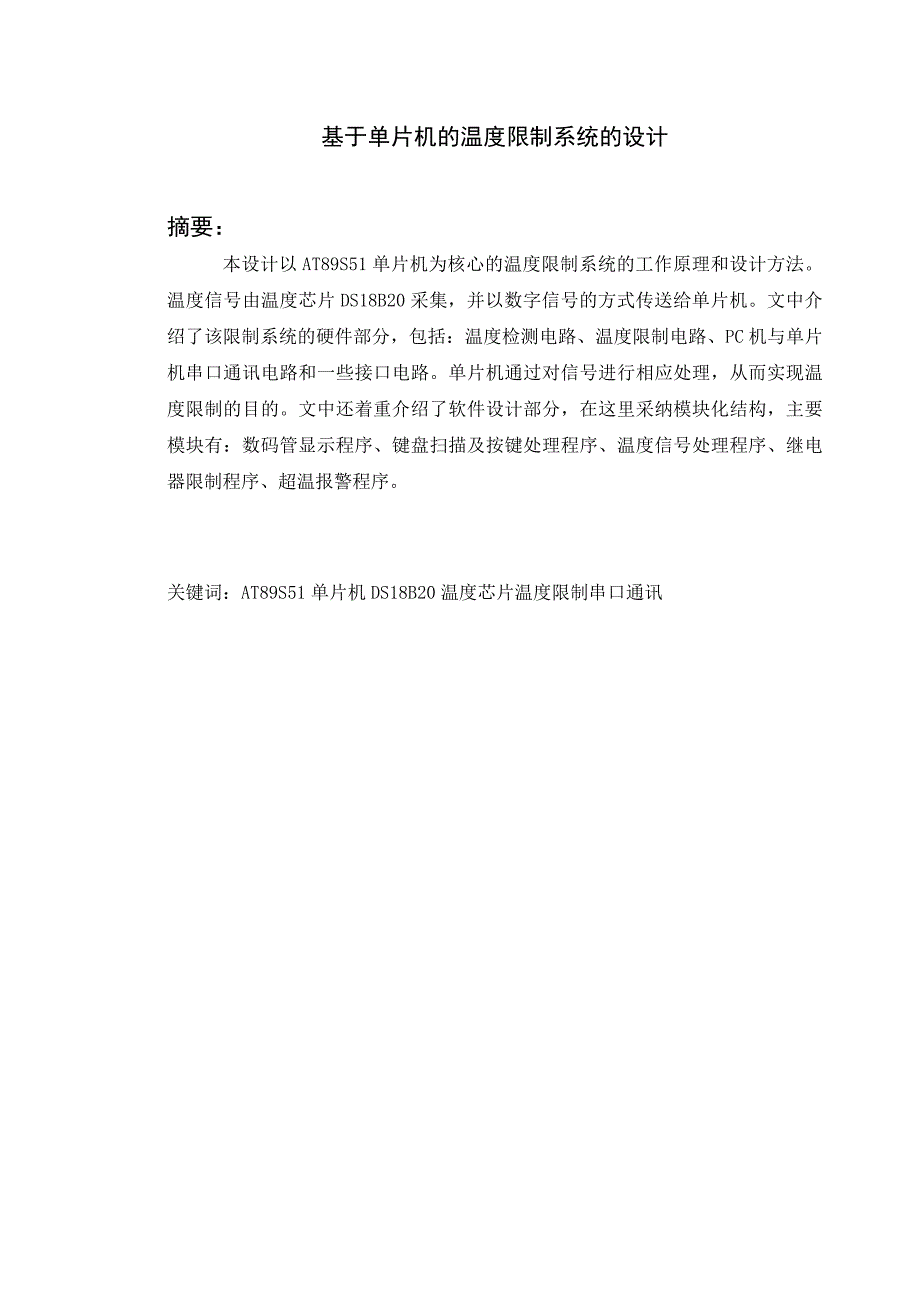

1、基于单片机的温度限制系统的设计摘要：本设计以AT89S51单片机为核心的温度限制系统的工作原理和设计方法。温度信号由温度芯片DS18B20采集，并以数字信号的方式传送给单片机。文中介绍了该限制系统的硬件部分，包括：温度检测电路、温度限制电路、PC机与单片机串口通讯电路和一些接口电路。单片机通过对信号进行相应处理，从而实现温度限制的目的。文中还着重介绍了软件设计部分，在这里采纳模块化结构，主要模块有：数码管显示程序、键盘扫描及按键处理程序、温度信号处理程序、继电器限制程序、超温报警程序。关键词：AT89S51单片机DS18B20温度芯片温度限制串口通讯毕业论文外文摘要TitleBaSOdonMo

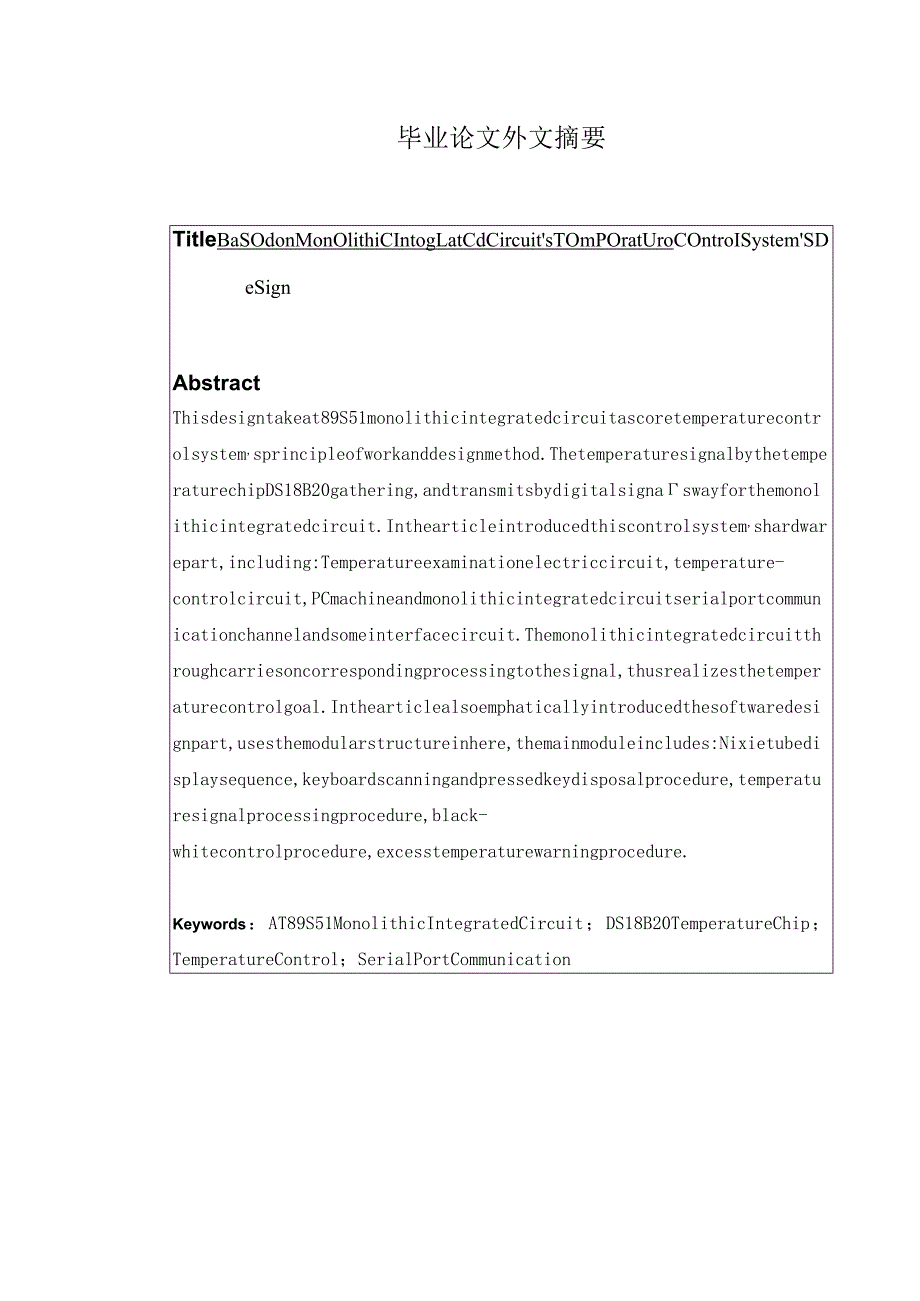

2、nOlithiCIntogLatCdCircuitsTOmPOratUroCOntroISystemSDeSignAbstractThisdesigntakeat89S51monolithicintegratedcircuitascoretemperaturecontrolsystem,sprincipleofworkanddesignmethod.ThetemperaturesignalbythetemperaturechipDS18B20gathering,andtransmitsbydigitalsignaswayforthemonolithicintegratedcircuit.Int
3、hearticleintroducedthiscontrolsystem,shardwarepart,including:Temperatureexaminationelectriccircuit,temperature-controlcircuit,PCmachineandmonolithicintegratedcircuitserialportcommunicationchannelandsomeinterfacecircuit.Themonolithicintegratedcircuitthroughcarriesoncorrespondingprocessingtothesignal,
4、thusrealizesthetemperaturecontrolgoal.Inthearticlealsoemphaticallyintroducedthesoftwaredesignpart,usesthemodularstructureinhere,themainmoduleincludes:Nixietubedisplaysequence,keyboardscanningandpressedkeydisposalprocedure,temperaturesignalprocessingprocedure,black-whitecontrolprocedure,excesstempera

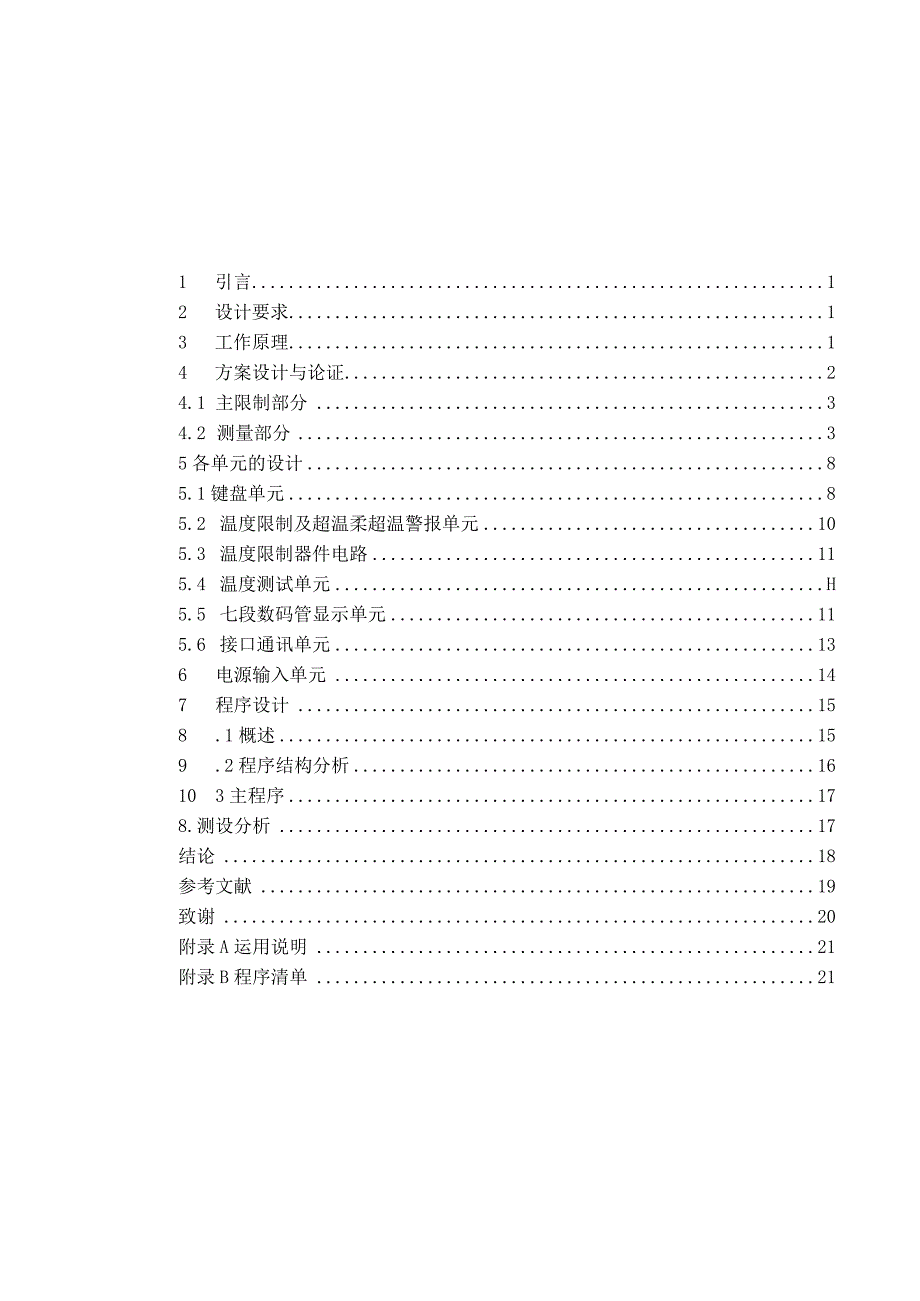

5、turewarningprocedure.Keywords：AT89S51MonolithicIntegratedCircuit；DS18B20TemperatureChip；TemperatureControl；SerialPortCommunication1 引言12 设计要求13 工作原理14 方案设计与论证24.1 主限制部分34.2 测量部分35各单元的设计85.1键盘单元85.2 温度限制及超温柔超温警报单元105.3 温度限制器件电路115.4 温度测试单元H5.5 七段数码管显示单元115.6 接口通讯单元136 电源输入单元147 程序设计158 .1概述159 .2程序结构
6、分析1610 3主程序178.测设分析17结论18参考文献19致谢20附录A运用说明21附录B程序清单211引言温度限制系统广泛应用于社会生活的各个领域，如家电、汽车、材料、电力电子等，常用的限制电路依据应用场合和所要求的性能指标有所不同，在工业企业中，如何提高温度限制对象的运行性能始终以来都是限制人员和现场技术人员努力解决的问题。这类限制对象惯性大,滞后现象严峻,存在很多不确定的因素,难以建立精确的数学模型,从而导致限制系统性能不佳,甚至出现限制不稳定、失控现象。传统的继电器调温电路简洁好用，但由于继电器动作频繁，可能会因触点不良而影响正常工作。限制领域还大量采纳传统的PID限制方式,但PI
7、D限制对象的模型难以建立,并且当扰动因素不明确时,参数调整不便仍是普遍存在的问题。而采纳数字温度传感器DS18B20,因其内部集成了A/D转换器，使得电路结构更加简洁，而且削减了温度测量转换时的精度损失,使得测量温度更加精确。数字温度传感器DS18B20只用一个引脚即可与单片机进行通信，大大削减了接线的麻烦，使得单片机更加具有扩展性。由于DS18B20芯片的小型化，更加可以通过单跳数据线就可以和主电路连接，故可以把数字温度传感器DS18B20做成探头，探入到狭小的地方，增加了好用性。更能串接多个数字温度传感器DS18B20进行范围的温度检测。2设计要求设计基于单片计算机的温度限制器，用于限制温
8、度。详细要求如下：1 .温度连续可调，范围为0-402 .超调量。国20%3 .温度误差W0.5C4 .人-机对话便利3工作原理温度传感器DS18B20从设备环境的不同位置采集温度，单片机AT89S51获得采集的温度值，经处理后得到当前环境中一个比较稳定的温度值，再依据当前设定的温度上下限值，通过加热和降温对当前温度进行调整。当采集的温度经处理后超过设定温度的上限时，单片机通过三极管驱动继电器开启降温设备（压缩制冷器），当采集的温度经处理后低于设定温度的下时，单片机通过三极管驱动继电器开启升温设备（加热器）。当由于环境温度变更太猛烈或由于加热或降温设备出现故隙，或者温度传感头出现故障导致在一段
9、时间内不能将环境温度调整到规定的温度限内的时候，单片机通过三极管驱动扬声器发出警笛声。系统中将通过串口通讯连接PC机存储温度变更时的历史数据，以便视察整个温度的限制过程及监控温度的变更全过程。3-1工作原理图4方案设计4.1 温度测量部分方案DS18B20是DALLAS公司生产的一线式数字温度传感器，它具有微型化、低功耗、高性能抗干扰实力、强易配处理器等优点，特殊适合用于构成多点温度测控系统，可干脆将温度转化成串行数字信号(按9位二进制数字)给单片机处理,且在同一总线上可以挂接多个传感器芯片，它具有三引脚T0-92小体积封装形式，温度测量范围-55+125C,可编程为912位A/D转换精度，测
10、温辨别率可达0.0625C,被测温度用符号扩展的16位数字量方式串行输出，其工作电源既可在远端引入，业可采纳寄生电源方式产生，多个DS18B20可以并联到三根或者两根线上，CPU只需一根端口线就能与多个DS18B20通信，占用微处理器的端口较少，可节约大量的引线和逻辑电路。从而可以看出DS18B20可以特别便利的被用于远距离多点温度检测系统。综上，在本系统中我采纳温度芯片DS18B20测量温度。该芯片的物理化学性很稳定，它能用做工业测温元件，且此元件线形较好。在0100摄氏度时，最大线形偏差小于1摄氏度。该芯片干脆向单片机传输数字信号，便于单片机处理及限制。图4-1温度芯片DS18B204.2
11、 主限制部分方案AT89S51是一个低功耗，高性能CMOS8位单片机，片内含8kBytesISP(In-systemProgranimable)的可反复擦写1000次的Flash只读程序存储器，器件采纳ATMEL公司的高密度、非易失性存储技术制造，兼容标准MCS-51指令系统及80C51引脚结构，芯片内集成了通用8位中心处理器和ISPFlaSh存储单元，功能强大的微型计算机的AT89S51可为很多嵌入式限制应用系统供应高性价比的解决方案。AT89S51具有如下特点：40个引脚，4kBytesFlash片内程序存储器，128bytes的随机存取数据存储器（RAM）,32个外部双向输入/输出（I/
12、O）口，5个中断优先级2层中断嵌套中断，2个16位可编程定时计数器,2个全双工串行通信口，看门狗（WDT）电路，片内时钟振荡器。此外，AT89S51设计和配置了振荡频率可为OHZ并可通过软件设置省电模式。空闲模式下，CPU暂停工作，而RAM定时计数器，串行口，外中断系统可接着工作，掉电模式冻结振荡器而保存RAM的数据，停止芯片其它功能直至外中断激活或硬件复位。同时该芯片还具有PDIP、TQFP和PLeC等三种封装形式，以适应不同产品的需求。由于系统限制方案简洁，数据量也不大，考虑到电路的简洁和成本等因素，因此在本设计中选用ATMEL公司的AT89S51单片机作为主控芯片。主控模块采纳单片机最小
13、系统是由于AT89S51芯片内含有4kB的E2PR0M,无需外扩存储器，电路简洁牢靠，其时钟频率为024MHz,并且价格低廉，批量价在10元以内。其主要功能特性：兼容MCS-51指令系统ROM32个双向I/O 口2个16位可编程定时/计数器 全双工UART串行中断口线2个外部中断源中断唤醒省电模式看门狗（WDT）电路敏捷的ISP字节和分页编程4k可反复擦写OlOOO次）ISP Flash4. 5-5. 5V工作电压时钟频率0-33MHz128x8 bit 内部 RAM低功耗空闲和省电模式3级加密位软件设置空闲和省电功能双数据寄存器指针可以看出AT89S51供应以下标准功能：4K字节Flash闪
14、速存储器，128字节内部RAM,32个I/O口线，看门狗（WDT）,两个数据指针，两个16位定时器/计数器，一个5向量两级中断结构，一个全双工串行通信口，片内振荡器刚好钟。同时，AT89S51可降至OHz的静态逻辑操作，并支持两种软件可选的节电工作模式。空闲方式停止CPU的工作，但允许RAM,定时/计数器，串行通信口及中断系统接着工作。掉电方式何在RAM中的内容，但振荡器停止工作并禁止其它全部部件工作干脆到一个硬件复位。AT89S51引角功能说明Vcc：电源电压GND：地PO口：PO口是一组8位漏极开路型双向I/O口，也即地址/数据总线复用口，作为输出口用时，每位能驱动8个TTL逻辑门电路，对
