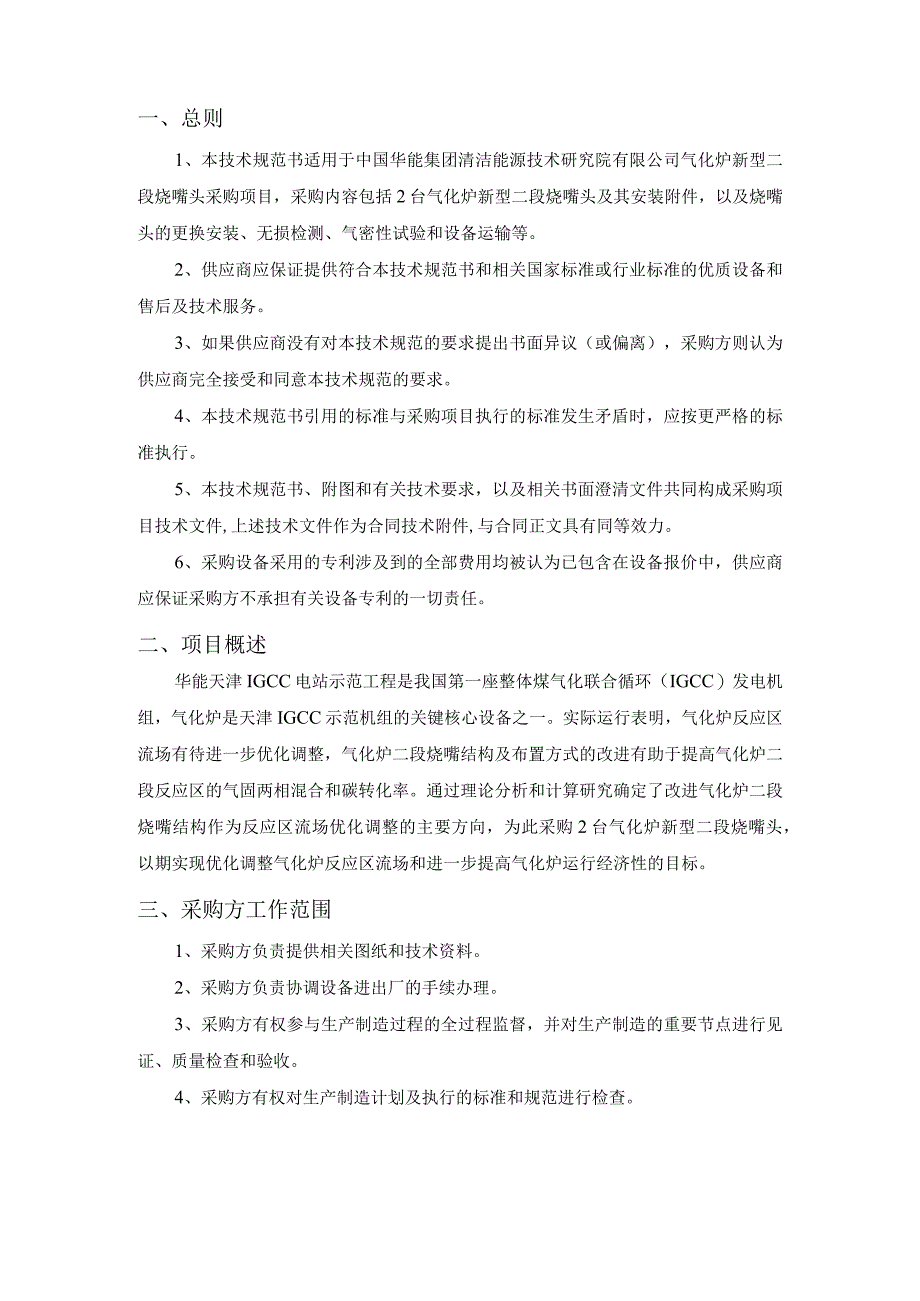

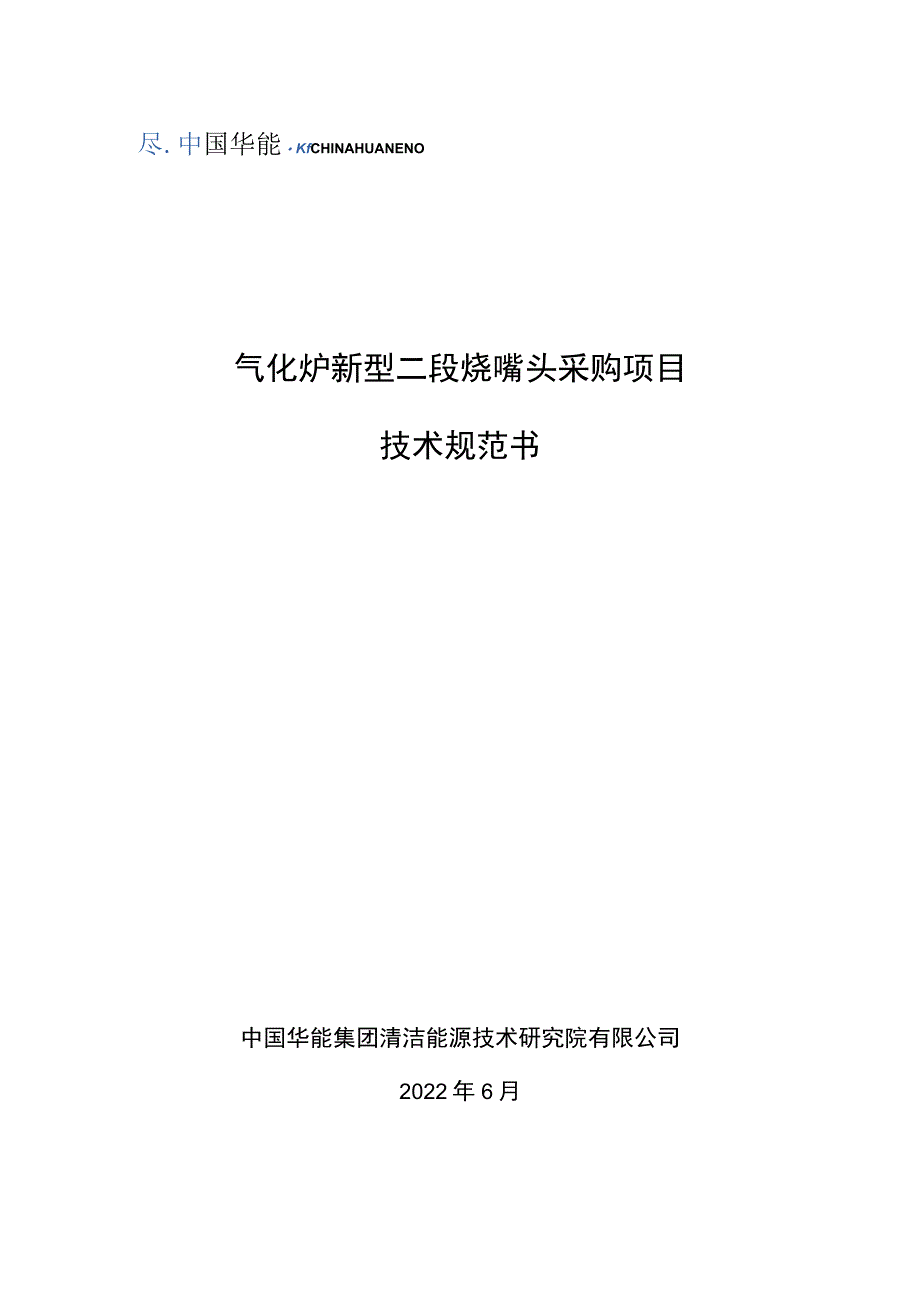

1、尽.中国华能KfCHINAHUANENO气化炉新型二段烧嘴头采购项目技术规范书中国华能集团清洁能源技术研究院有限公司2022年6月一、总则1、本技术规范书适用于中国华能集团清洁能源技术研究院有限公司气化炉新型二段烧嘴头采购项目，采购内容包括2台气化炉新型二段烧嘴头及其安装附件，以及烧嘴头的更换安装、无损检测、气密性试验和设备运输等。2、供应商应保证提供符合本技术规范书和相关国家标准或行业标准的优质设备和售后及技术服务。3、如果供应商没有对本技术规范的要求提出书面异议（或偏离），采购方则认为供应商完全接受和同意本技术规范的要求。4、本技术规范书引用的标准与采购项目执行的标准发生矛盾时，应按更严格
2、的标准执行。5、本技术规范书、附图和有关技术要求，以及相关书面澄清文件共同构成采购项目技术文件,上述技术文件作为合同技术附件,与合同正文具有同等效力。6、采购设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，供应商应保证采购方不承担有关设备专利的一切责任。二、项目概述华能天津IGCC电站示范工程是我国第一座整体煤气化联合循环（IGCC）发电机组，气化炉是天津IGCC示范机组的关键核心设备之一。实际运行表明，气化炉反应区流场有待进一步优化调整，气化炉二段烧嘴结构及布置方式的改进有助于提高气化炉二段反应区的气固两相混合和碳转化率。通过理论分析和计算研究确定了改进气化炉二段烧嘴结构作为反应区
3、流场优化调整的主要方向，为此采购2台气化炉新型二段烧嘴头，以期实现优化调整气化炉反应区流场和进一步提高气化炉运行经济性的目标。三、采购方工作范围1、采购方负责提供相关图纸和技术资料。2、采购方负责协调设备进出厂的手续办理。3、采购方有权参与生产制造过程的全过程监督，并对生产制造的重要节点进行见证、质量检查和验收。4、采购方有权对生产制造计划及执行的标准和规范进行检查。四、供应商工作范围1、供应商的加工制造、安装、检测、试验和供货等应按采购方提供的图纸、资料及技术要求进行，并且遵循有关的国家标准或行业标准。2、供应商负责2台气化炉新型二段烧嘴头及其安装附件的加工制造、更换安装、无损检测、气密性试

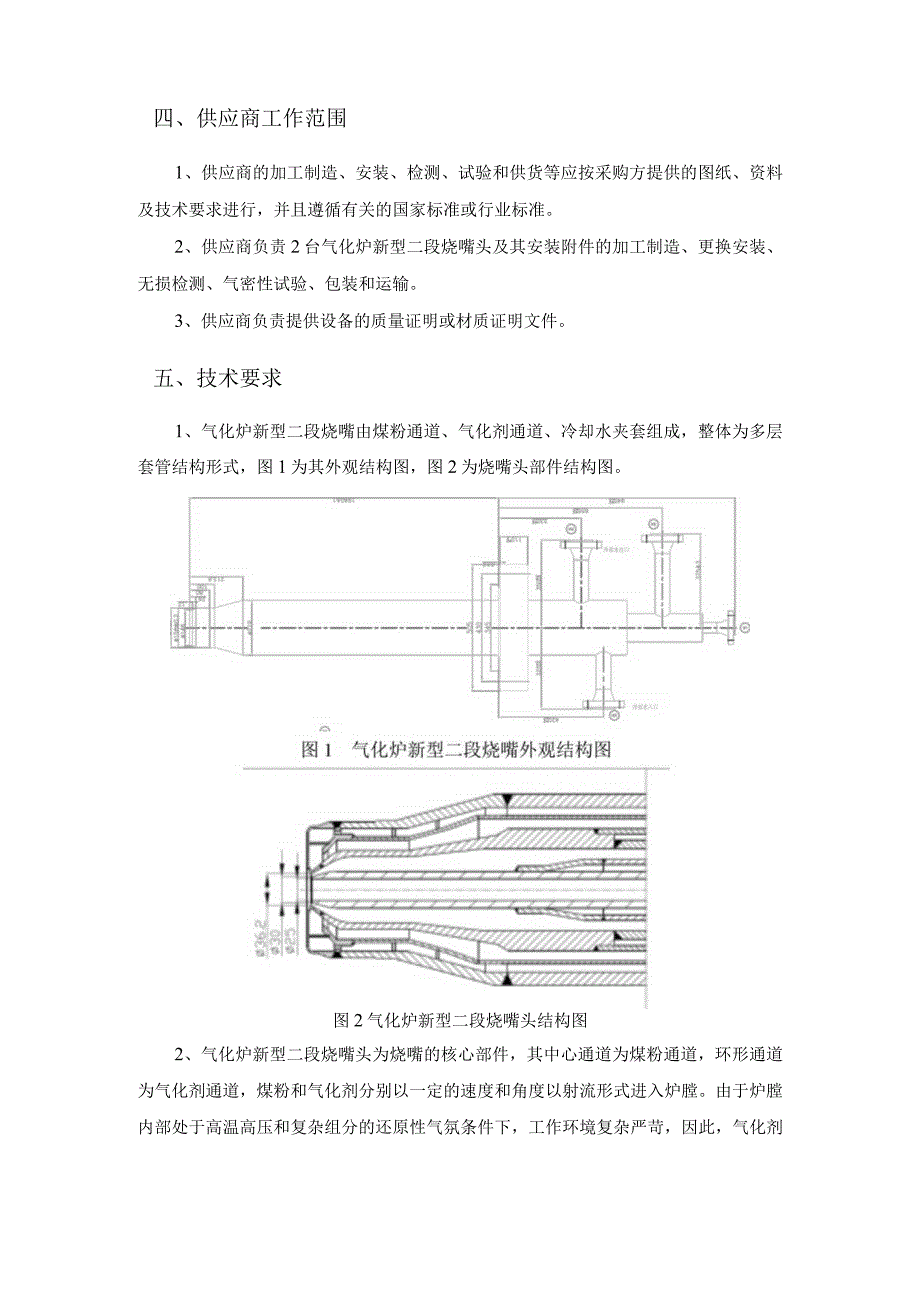

4、验、包装和运输。3、供应商负责提供设备的质量证明或材质证明文件。五、技术要求1、气化炉新型二段烧嘴由煤粉通道、气化剂通道、冷却水夹套组成，整体为多层套管结构形式，图1为其外观结构图，图2为烧嘴头部件结构图。图2气化炉新型二段烧嘴头结构图2、气化炉新型二段烧嘴头为烧嘴的核心部件，其中心通道为煤粉通道，环形通道为气化剂通道，煤粉和气化剂分别以一定的速度和角度以射流形式进入炉膛。由于炉膛内部处于高温高压和复杂组分的还原性气氛条件下，工作环境复杂严苛，因此，气化剂通道外层设置有冷却水夹套，用于保护烧嘴头部的安全运行,烧嘴头部材质主要为银基高温合金，具有良好的耐热耐腐蚀性能。3、为减少烧嘴头端面材料和炉
5、内腐蚀性介质的直接接触，在烧嘴头部端面喷涂保护涂层，起到保护基体材料和延缓开裂的作用，延长烧嘴头使用寿命。4、烧嘴头的制造、检验、试验及验收应严格按本技术规范书和设计图纸的要求进行。5、奥氏体不锈钢锻件按照NB/T47010-2017承压设备用不锈钢和耐热钢锻件制造、检验和验收，合格级别为IV级。6、在烧嘴头更换焊接安装完成后，应在烧嘴各接管管口封闭前，对气化剂通道进行全面化学清洗，并进行封闭包装，以免已清洗部位受到污染。7、烧嘴头的焊缝焊接工作，应由持有相应类别的有效焊工合格证的焊工担任，焊工考核应遵照国家和行业的规定执行。8、烧嘴头制造过程中涉及的无损检测，应由持有国家或行业规定的无损检测
6、有效合格证书的人员担任，无损检测应符合JB/T4730.1-4730.6承压设备无损检测相应条款，还应满足相应技术条件的要求。9、烧嘴头各元件之间的焊接应符合NB/T47015压力容器焊接规程、设计图纸和本技术规范书的有关要求。10、正式施焊前应按NB/T47014承压设备焊接工艺评定进行焊接工艺评定，制定所有的焊接工艺规程，焊工（经考试合格）应严格遵守该规程，并应有施焊记录，凡在受压部件上焊接永久性附件，焊接永久性或临时性定位焊缝，也应进行焊接工艺评定。11、对于所有焊接接头的焊缝坡口，在施焊前均应进行机加工，加工后的坡口表面粗糙度Ra应不大于12.5m,并应按JB/T4730对坡口进行10
7、0%磁粉或渗透检测，其缺陷显示累积长度不得超过I级的规定。12、所有承压焊接接头（对接及T型对接）均采用氨弧焊打底的全焊透结构，氨弧焊打底时应有氨气做保护气体，焊缝表面应具有圆滑过渡至母材的形状。13、焊接接头表面不允许存在咬边、裂纹、气孔、弧坑、夹渣等缺陷，焊接接头上的熔渣和两侧的飞溅物必须打磨消除干净。14、禁止在焊件的非焊接部位引弧，因电弧擦伤而产生的弧坑、弧疤及切割临时性附件后遗留的焊疤均应打磨光滑，并在该部位处进行渗透探伤检测，按JB/T4730标准中的I级合格验收。六、质量保证质量保证期为设备到货并经验收合格之日起12个月。在质量保证期内，设备因加工制造原因出现的裂纹、变形、泄漏等
8、质量问题，供应商负有全部责任，供应商应在收到采购方通知后48小时内响应服务，7日内免费进行维修或更换,并承担由此发生的费用。经维修或更换的部件从验收合格之日起重新计算质保期（12个月）。在质保期满后，供应商根据采购方的要求提供有偿的售后服务及无偿的技术支持。七、验收方式1、在设备加工制造关键节点，双方在生产车间进行加工制造、无损检测、气密性试验等见证和质量检查。2、设备货到交货地点后，双方进行外观检查、尺寸复检、设备相关资料检查等现场验收。八、交货时间和地点1、设备到货时间为合同生效之日起45天内。2、交货地点为华能（天津）煤气化发电有限公司厂区。九、技术联系人邮箱技术联系人邮箱:附图1气化炉二段烧嘴结构附图2气化炉新型二段烧嘴头结构
