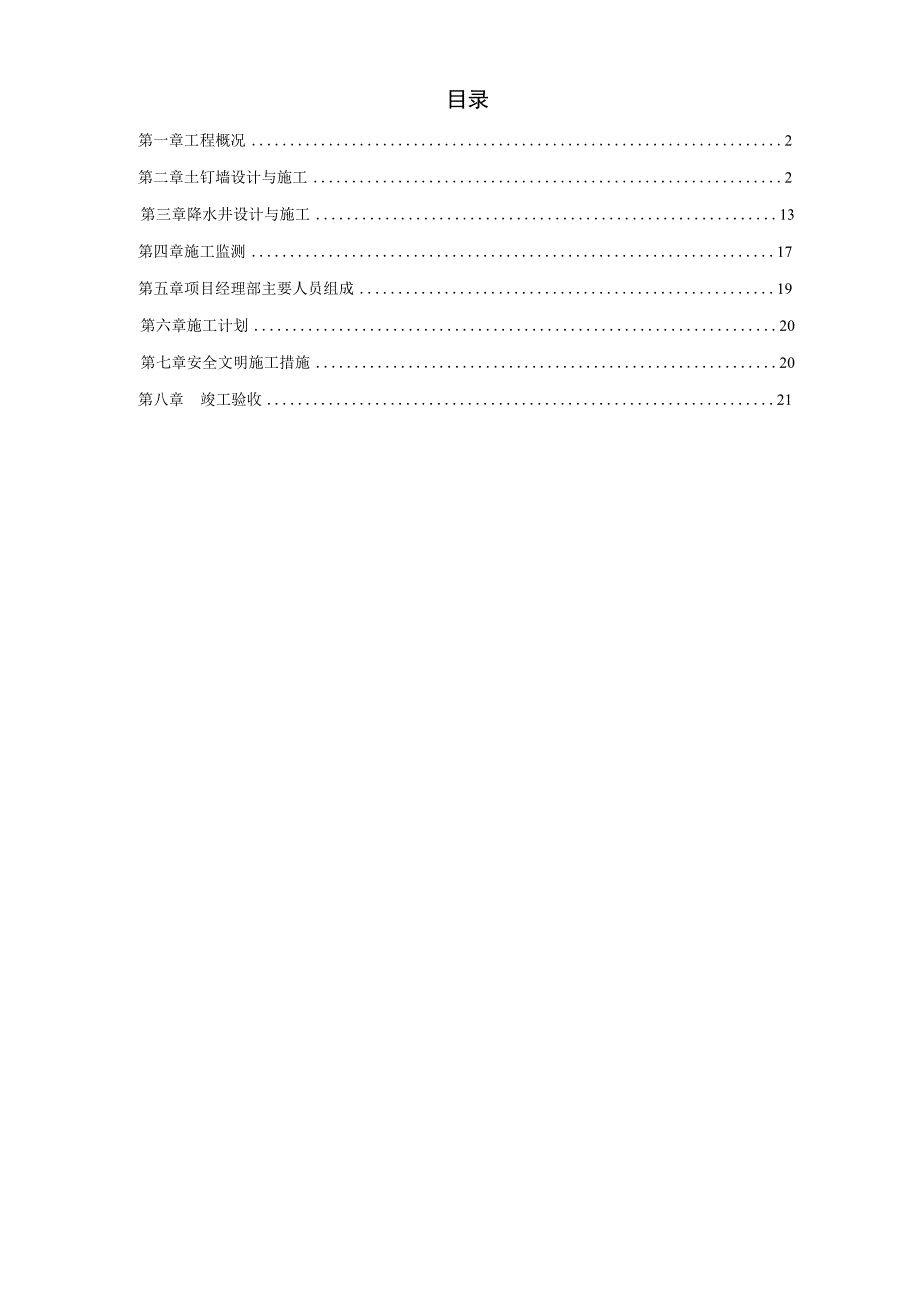

1、目录第一章工程概况2第二章土钉墙设计与施工2第三章降水井设计与施工13第四章施工监测17第五章项目经理部主要人员组成19第六章施工计划20第七章安全文明施工措施20第八章竣工验收21工程概况本工程位于XX市三付湾，华清路与长缨路交口的西北角，基坑深度11.20m。基坑边界条件：基坑东边线距华清路约20m；南侧距长端路IOm;北侧距2层民房38m；距基坑西北角约1520m处有一幢8层住宅楼：基坑西侧边线距3层客运站34m,本基坑的坡道准备留于基坑西侧。其平面位置见图1/3。支护范围内土层情况：本场地地层情况详见岩土工程勘察报告书。各层土的主要物理力学指标详见表L支护土层计算参数表1层号厚度(m)
2、深度(m)Y(kN)C(kPa)()人工填土1.51.517.0010.0015.00黄工2.84.316.8025.0021.00黄工7.511.818.3021.0012.00古土层3.014.818.5035.0018.00陕西储备物资管理局职工培训中心基坑大致呈长方形为71.6mX33.lm,开挖深度约11.2m；基坑支护采用放坡(1：0.2)+土钉墙支护。基坑底总边长约为209m。支护范围内土层主要为黄土类土,地下水位埋深5.50m,根据勘察报告提供及地区经验，降水范围内土层的综合渗透系数K取7md。基坑尺寸及其与相邻建筑的相对位置详见降水井平面位置图。土钉墙设计与施工现场踏勘资料；
3、建筑基坑工程技术规范(YB9258-97)；基坑土钉支护技术规程(CECS96：97)；2.1 设计依据及所执行的技术标准建筑深基坑支护技术规程(JGJ120-99)1巾20、1251251251巾25和12O0每2m设一组船形定位支架(扶正筋)，按120布置，焊接在主筋上锚孔内注M15水泥砂浆。南侧加固后边坡稳定验算(BiShOPit)=cAWj式中FS一土坡的稳定安全系数。mj=cosj+s7zz-式中bi-第i条土条的宽度；Ci-第i条土条滑裂面上的土层黏聚力标准值(kPa)；1.i-第i条土条滑裂面处弧长(m)；Wi第i条土条自重(KN/m);Oi-第i条土条滑裂面处中点切线与水平面夹
4、角；Gi第i条土条滑裂面处土层内磨擦角标准值。FS1280010163= 1.26土钉墙内部整体稳定性分析F=例+4)8sQgR+(枭即/的+qGM)cosAJSM+d)sin%将各数据代入求得Fs=1.61.4安全土钉抗拔力验算可采用下式计算：KdI=Tti CoS a”Eaft Sx Sy1.5式中Kdi第i个土钉抗拔强度安全系数;Tti一第i个土钉设计极限抗拔力(kN)；Ean第i个土钉处主动土压力(kNm2);Sx,Sy-土钉的水平，垂直间距(m)。外部整体稳定性验算抗滑移安全系数（G+Em）NEar-Gr1.51.3抗拉倾覆验算Ks=Gxo+Ea=Xf=1615Gn=GCOSaoGr
5、=GSinaCEaf=EaSiIl(a-a0-5)Eat=Eacos(-a-)=sm(-)Xf=b-ZctgaZf=Z-btga0式中G一自重；!x一重心与墙趾的水平距离；!一基底倾角；a一墙背倾角；6-磨擦角；b一水平投影宽度。墙面墙面配单层62()()钢筋网片，与土钉钢筋连接处焊接井字形钢筋架，井字形钢筋架由218通长加强筋及218长100mm钢筋组成。上下网片搭接长度200mm,墙面面层喷C20细石混凝土，厚100mm,钢筋保护层厚50mmo2.5 土钉施工土钉施工主要工序平整坡面一孔位放线f成孔一土钉加工与安放f灌注水泥砂浆f补浆。主要技术要点及质量指标(1)平整坡面采用人工铲平，达到
6、基本平整，符合尺寸要求。(2)放线按照图纸要求采用钢尺确定孔位以木桩或钢钎做为标记，孔位误差小于5cm。(3)成孔成孔采用人工洛阳铲成孔为主，机械成孔为辅，根据地层成孔性，随时调整成孔机具。严格控制成孔的位置和角度偏差，成孔倾角为15,偏差小于3。(4)土钉加工与安放为使锚钉居中，每隔2.0m设置一个钢筋船形中心定位架。成孔后将锚杆下入孔内，锚钉下入前应清除孔内虚土。(5)灌注水泥砂浆采用M15强度水泥砂浆，水灰比0.400.45.用砂浆搅拌机搅拌均匀后将注浆管插入距孔底不小于40mm,通过砂浆泵加压，灌入孔底后，缓慢拔出注浆管，直至砂浆饱满，稍后需补浆12次。(6)施工技术要求1)严格按照建
7、筑基坑支护技术规程(JGJ120-99)有关要求施工。2)基坑开挖与支护应分层进行，上层支护完毕后，支护结构达到一定强度(大于70%)后,方可进入下一层的开挖。分层开挖深度不大于2.0m.3)土钉墙施工顺序:基坑开挖一修坡一成孔一安放锚筋(杆)并注浆一制做钢筋网片并安装(挂网)一喷混凝土。4)土钉成孔施工允许偏差：孔深允许偏差50mm;孔径允许偏差5mm；孔距允许偏差100mm；成孔倾角允许偏差5%o5)墙面施工允许偏差：坡面平整度允许偏差20mm;钢筋保持层厚度不小于20mm。2.6 钢筋混凝土面层施工面层施工主要工序绑扎固定钢筋网f设置面层厚度控制标志并检查面层钢筋保护层厚度喷射细石混凝土
8、面层一定期进行养护。主要技术要点及质量指标土钉施工后，在修整后的坑壁上将编织好的钢筋网固定在锚钉和挂网钢筋上，检查锚头与面层钢筋网片的连接是否牢靠，检查钢筋保护层厚度是否不小于30mm,然后喷射C20细石混凝土。细石粒径在51Omm之间，喷射采用混凝土喷射机干喷法作业。2.7 设置排水系统及混凝土养护混凝土面层施工的同时，在坡顶及坡脚采取必要的敞、排水措施。即坡顶做散水面，坡脚挖排水沟。对已施工的混凝土做防冻养护。2.8 土钉墙施工要点土钉支护按设计规定的分层开挖深度按作业顺序施工，在完成上层作业面的土钉与喷混凝土以前，不进行下一层深度的开挖。当用机械进行土方作业时，严禁边壁出现超挖或造成边壁
9、土体松动。基坑边壁采用小型机具或铲锹进行削坡，保证边坡平整并符合设计规定的坡度。为防止基坑边坡的裸露土体发生坍陷，对于易塌的土体可采取以下措施：(1)对修整后的边壁立即喷上一层薄的砂浆或混凝土，待凝结后再进行钻孔；(2)在作业面上先构筑钢筋网喷射混凝土面层，而后进行钻孔并设置土钉；(3)在水平方向上分小段间隔开挖：(4)先将作业深度上的边壁做成斜坡，待钻孔并设置土钉后再清坡；(5)在开挖前，沿开挖面垂直击入钢筋或钢管，或注浆加固土体。土钉支护是在排除地下水的条件下进行施工，采取恰当的排水措施包括地表排水，支护内部排水，以及基坑排水，避免土体处于饱和状态并减轻作用于面层上的静水压力。基坑四周支护
10、范围内的地表进行修整，构筑排水沟和水泥砂浆或混凝土面层，防止地表降水向地下渗透。土钉成孔前，按设计要求定出孔位并作出标记和编号。孔位的允许偏差不大于150mm,钻孔的倾角误差不大于3,孔径允许偏差520mm,孔深允许偏差为一50200mm.成孔过程中做好成孔记录，按土钉编号逐一记录取出的土体特征、成孔质量、事故处理等,以便及时修改土钉的设计参数。钻孔后进行清孔检查，对孔中出现的局部渗水塌孔或掉落松土立即处理，成孔后及时安设土钉钢筋并注浆。土钉钢筋置入前，设置定位支架，保证钢筋处于钻孔的中心部位，支架沿钉长的间距为2m。土钉钢筋置入后，采用重力方法注浆填孔。重力注浆以满孔为止，在初凝前补浆12次
11、。向孔内注入浆体的充盈系数大于LOo注浆用水泥砂浆的水灰比不超过0.40.45,浆体搅拌均匀并立即使用。砂浆强度用70mmX70mmX70mm立方试件经标准养护后测定，每批至少留3组（每组3块）试件：给出3天和28天强度。土钉端部通过其他形式的焊接件与面层相连，事先对焊接强度作出检验。在喷射混凝土前，面层内的钢筋网片牢固固定在边壁上并符合规定的保护层厚度要求。钢筋网片绑扎而成，网格允许偏差.-10+10mm,钢筋网铺设时每边的搭接长度应不小于一个网格边长。喷射混凝土配合比通过试验确定，粗骨料最大粒径不大于12mm,水灰比不宜大于0.45。喷射混凝土的喷射顺序为自下而上，喷头与受喷面距离宜控制在
12、0.801.5Om范围内，射流方向垂直指向喷射面，防止在钢筋背面出现空隙。为保证施工时的喷射混凝土厚度达至规定值,可在边壁面上垂直打入短的钢筋段作为标志。在继续进行下步喷射混凝土作业时，仔细清除预留施工缝接合面上的浮浆层和松敞碎屑，并喷水使之潮湿。喷射混凝土强度采用边长IoOmm立方试块进行测定，每批至少留取3组（每组3块）试件。2.9 土钉墙设计两制未支护条件下： 计算方法：Bi6。P Hs= 0.65C2总面积：45677总质直8C2.18总抗滑力矩，5365.2总下滑力矩I 8251.44Y=18.5;C=35;=18图I计算参数及简图1.260 IS. S;C 33. - 133 6
13、- z 加力.2A汾*n7葬及下 府计Fs*抬图2计算参数及简图2.9.1土钉墙计算结果技术参数表2土坡高度11.7坡角()80土钉倾角()15地表荷载Pq(kPa)O由支护土体自重引起的侧压力最大值Pm(kPa)11.60土钉垂直间距Sv(m)1.2土钉水平间距Sh(m)1.4平均黏聚力(kPa)20.6平均内磨擦角()14.5土钉墙稳定安全系数(1.21.4)1.25土钉钢筋的直径(mm)22钢筋抗拉强度标准值(MPa)310土钉的孔径(m)0.13土钉与土体之间的界面粘结强度34.7土的平均重度r(kNm3)17.8无外荷时土钉所受的最大拉力N(kN)72.36土钉之抗拉强度算满足要求2.9.2计算土钉长度及配筋计算土钉长度及配筋表3第一排第二排第三排第四排第五排第六排第七排第八排第九排第i层土钉距坑底的距离(m)10.5
