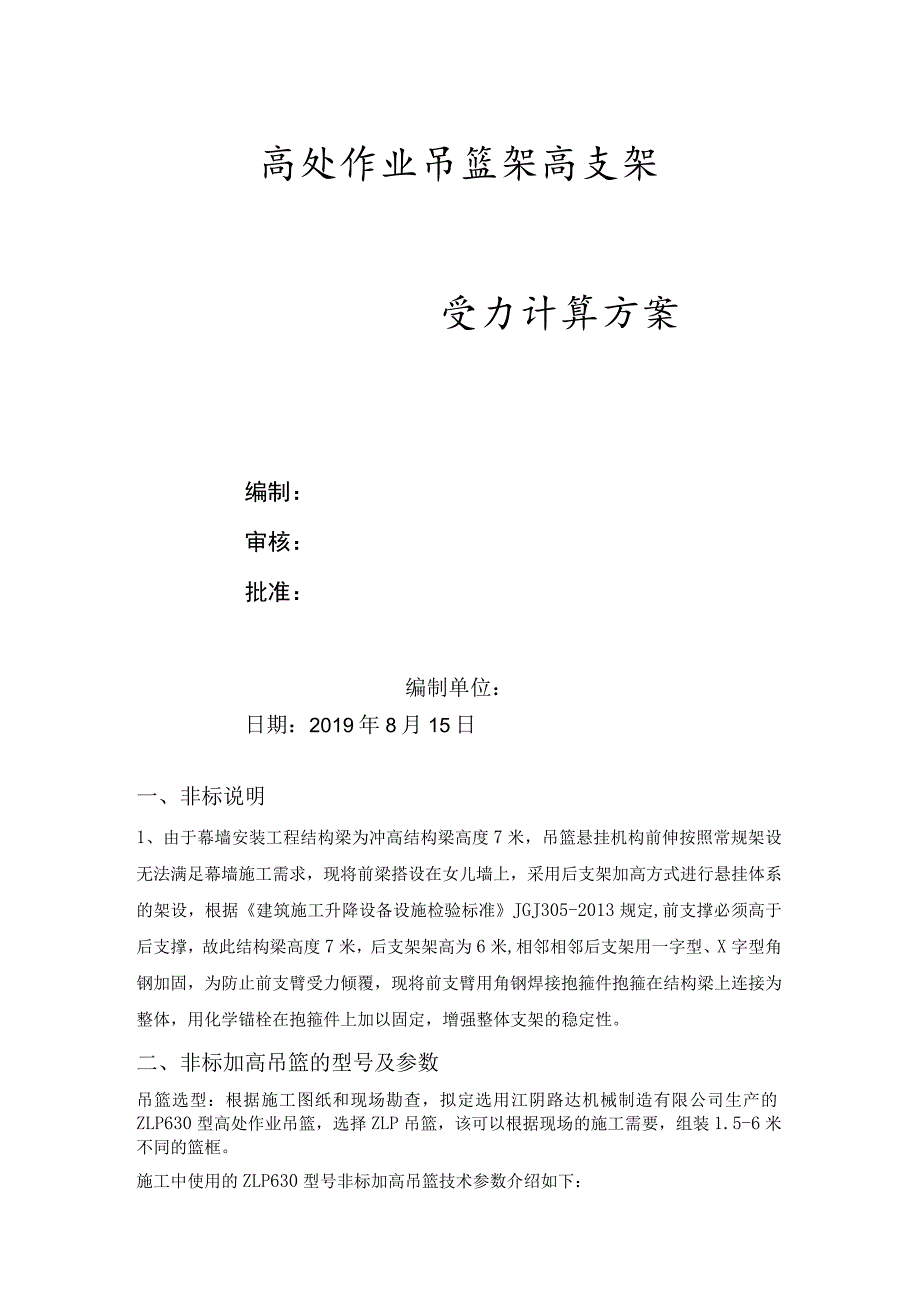

1、高处作业吊篮架高支架受力计算方案编制：审核：批准：编制单位：日期：2019年8月15日一、非标说明1、由于幕墙安装工程结构梁为冲高结构梁高度7米，吊篮悬挂机构前伸按照常规架设无法满足幕墙施工需求，现将前梁搭设在女儿墙上，采用后支架加高方式进行悬挂体系的架设，根据建筑施工升降设备设施检验标准JGJ305-2013规定,前支撑必须高于后支撑，故此结构梁高度7米，后支架架高为6米,相邻相邻后支架用一字型、X字型角钢加固，为防止前支臂受力倾覆，现将前支臂用角钢焊接抱箍件抱箍在结构梁上连接为整体，用化学锚栓在抱箍件上加以固定，增强整体支架的稳定性。二、非标加高吊篮的型号及参数吊篮选型：根据施工图纸和现场

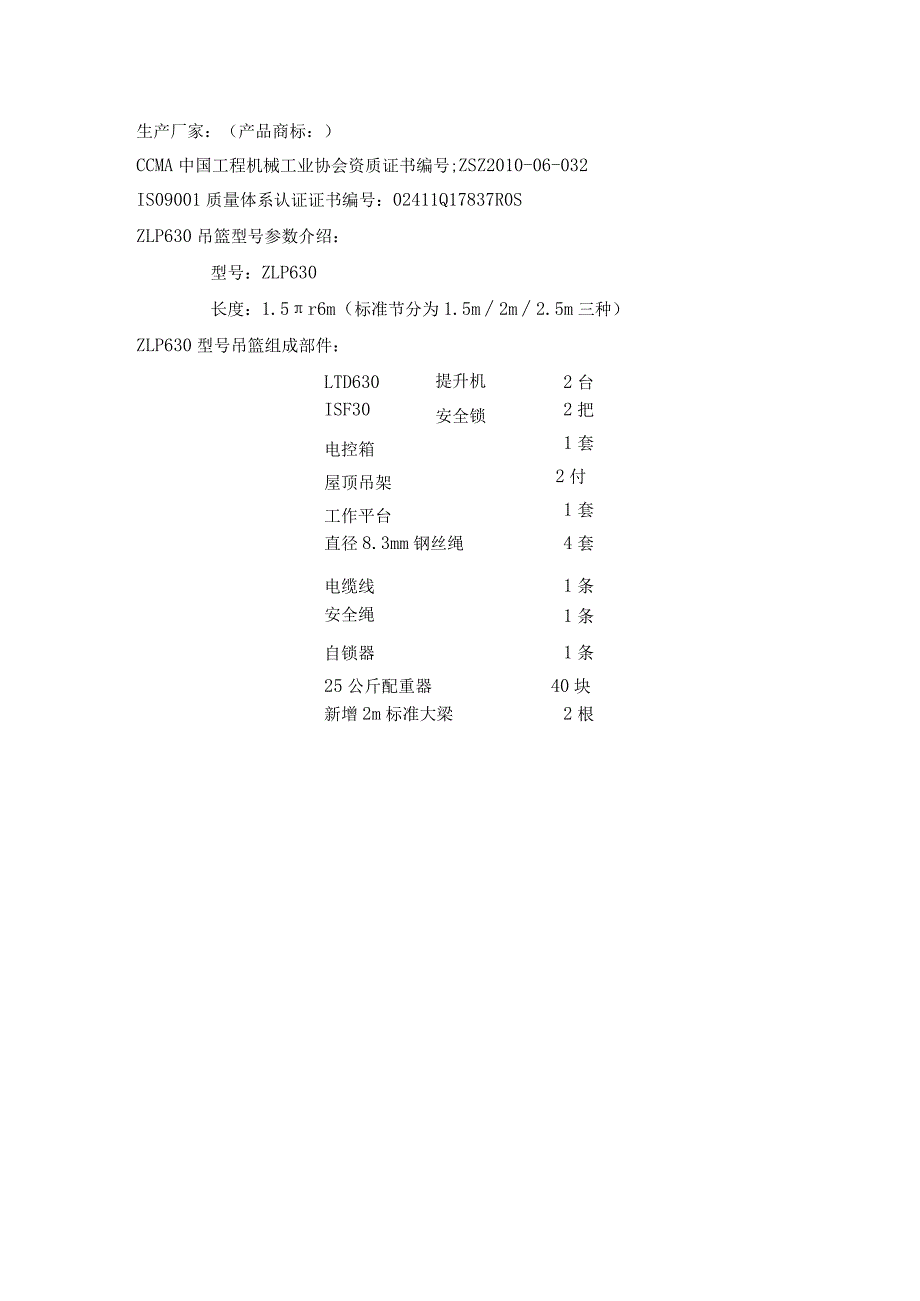

2、勘查，拟定选用江阴路达机械制造有限公司生产的ZLP630型高处作业吊篮，选择ZLP吊篮，该可以根据现场的施工需要，组装1.5-6米不同的篮框。施工中使用的ZLP630型号非标加高吊篮技术参数介绍如下：生产厂家：（产品商标：）CCMA中国工程机械工业协会资质证书编号;ZSZ2010-06-032IS09001质量体系认证证书编号：02411Q17837R0SZLP630吊篮型号参数介绍：型号：ZLP630长度：1.5r6m（标准节分为1.5m2m2.5m三种）ZLP630型号吊篮组成部件：LTD630提升机2台ISF30安全锁2把电控箱1套屋顶吊架2付工作平台1套直径8.3mm钢丝绳4套电缆线1

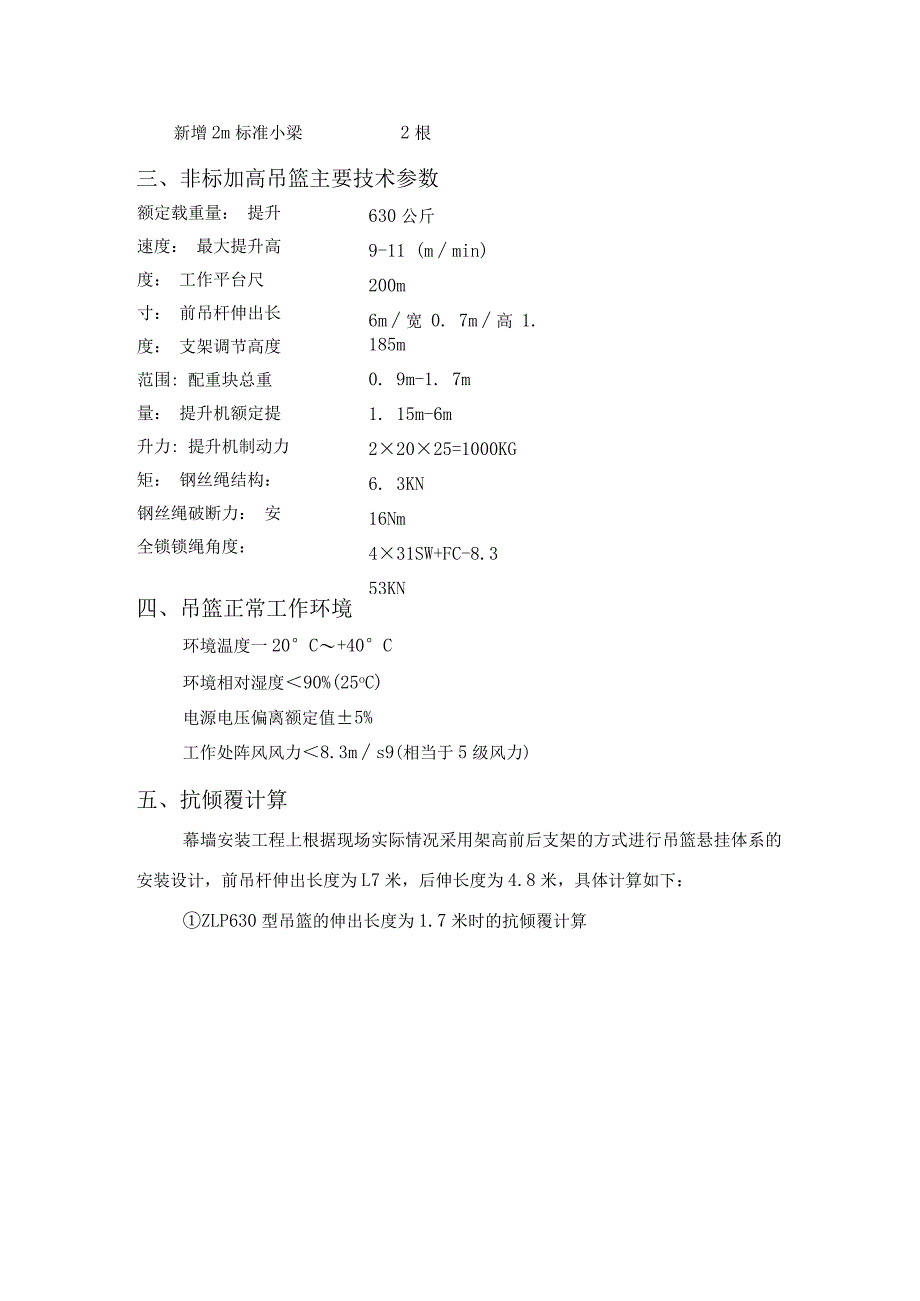

3、条安全绳1条自锁器1条25公斤配重器40块新增2m标准大梁2根新增2m标准小梁2根三、非标加高吊篮主要技术参数额定载重量： 提升速度： 最大提升高度： 工作平台尺寸： 前吊杆伸出长度： 支架调节高度范围: 配重块总重量： 提升机额定提升力: 提升机制动力矩： 钢丝绳结构： 钢丝绳破断力： 安全锁锁绳角度：630公斤9-11 (mmin)200m6m宽 0. 7m高 1. 185m0. 9m-1. 7m1. 15m-6m22025=1000KG6. 3KN16Nm431SW+FC-8.353KN8o四、吊篮正常工作环境环境温度一20C+40C环境相对湿度90%(25oC)电源电压偏离额定值5%工
4、作处阵风风力8.3ms9(相当于5级风力)五、抗倾覆计算幕墙安装工程上根据现场实际情况采用架高前后支架的方式进行吊篮悬挂体系的安装设计，前吊杆伸出长度为L7米，后伸长度为4.8米，具体计算如下：ZLP630型吊篮的伸出长度为1.7米时的抗倾覆计算抗倾覆安全系数计算按照GB19155-2003规定，抗倾覆系数等于配重矩比前倾力矩，其比值不得小于2（以ZLP630型最大载荷计算）正常工况下：而(N=G+h)配重矩=后坠力X支点至配重长度=NXb=100OKg4.8m=4800Kg.m=48kN.m前倾力矩=总载荷X前吊杆长度=WXa=25.26kN1.7m=17.88妹N.m（5.26为竖向载荷标
5、准值）K=（NXb）（WXa）=4817.884=2.682符合GB19155-2003吊篮标准5.2.7要求:在正常工作状态下，吊篮悬挂机构的抗倾覆力矩与倾覆力矩比值不得小于2。4.8米支架强度校核根据抗倾覆公式fGLk=Pa式中k取2,G为配重的总重量（N）,P为悬吊平台总重量之和（N）,a为承重钢丝绳中心到支点间的距离，L为配重中心到支点间的距离。经计算，此次设计需要的配重总共（5730*1.7/4.8）*2/250=16.2,考虑风载荷等情况,每个后支座配重取20块。即后支座受力大小为F=25*9.8*20=4900N,而前、后支座加高杆（70*70*3.75与60*60*3.75方管
6、）主要受到轴向拉力作用，其横截面积大小为:S=702-602=1300mm2根据=可得SF=y=49001300=3.77MPa而Q235钢材屈服强度可为235MPa,故其最小安全系数为n=23的.77=62.33根据欧拉公式，4.8米高的方管压杆的稳定临界压力几为2ErI2式中耳为折减弹性模量，Er =4EE；纥为切线弹性模量,Z?4-(b2t)m、I=,u=2f/=7500三,为70mm；t为4mm.122EI代入上式得Fcf=19950/V450ON综上所述满足条件。根据力矩平衡原理得：前伸长度为L7米，后伸长度为48米负载情况下：Fl+F2=5730+50005730*1.7+F2*4
7、.8=5000*4.8屋面对前支架的支反力F1=7759N=791.7kg屋面对后支座的支反力F2=2971N=303.2kg支反力发Fl=79L7Kg/支架前支架处楼板最大受力=Fl前、后支架与楼板接触面相同：A=104*8=832cm2前支架作用于楼板上的压强PlPl=FlZa=O.952Kgcm2支反力F2=303.2Kg支架配重数量：采用水泥配重块20块（500Kg）后支架处楼板受力F3吊篮落地时F3=配重重量=50OKg吊篮升空时F3=配重重量F2=196.8Kg前、后支架与楼板接触面相同：A=104*8=832cm2后支架作用于楼板上的压强P2P2=F3a=0.2Kgcm2综上所述
8、满足条件。二、主梁受力计算数据说明：工作平台质量315kg（为最长的6米平台计算,按厂家说明书）施工活载标准值:274.4kg （详见吊篮型号选取依据）提升机:48kgX2=96kg15 kg电器箱:安全锁及重锤：5kgX4=20kg（2安全锁10kg,2重锤IOkg）钢丝绳及长度100m计算：31kg2=62kg所以竖向荷载标准值QI=（315+274.4+96+15+20+62）/2=391.2kg=3.91KN单个悬吊架受到拉力为3.91KN主梁长度为550Omnb吊点到主梁中心距离为275Omnb梁伸出长度为1900mm。加强绳与主梁的夹角为：arctan966.6/1200=38.8
9、1、平台受到压力计算单个悬挂架对平台的压力为550KG=5.5KN支点受力面积1136mm?（数据来源为主梁应压力验算中）5.5KN0.1136m248.42KN/m22、加强绳的核算则加强绳内力为:575sin38.8=917.65Kg=9.1765KN加强绳直径为：8.3mm,破断拉力为：53KN；安全系数：53/9.1765=5.782,故安全，可以使用3、主梁压应力验算：主梁梁材料为Q235A钢，正应力。为235MPa,管口如下图：前梁受到弯曲力F=9.1765cos38.8=7.15KN0管口截面：A=752-672=1136mm2压应力。=7.15KN1136m2=6.3MPa。/
10、。=37.32前梁的压应力符合要求。前梁架设在C20混凝土上，经查C20混凝土的抗压强度是20MPa,也就是20N/每平方毫米，管口接触面积5625mm2,管口接触面的混凝土压应力=1125006.3MPa,大于前梁的压应力6.3MPa所以混凝土承重墙能够承载吊篮前梁的力，符合要求。4、侧向倾覆安全性校核前支架为标准前支架，所以前支架受到的侧向倾覆无需安全校核。在后支架上部左右两侧焊接三角铁固定。5、抗倾覆系数K值的验算配重100Okg,前梁伸出1.7米，后支架到平台距离为4.8米。K=(NXb)(WXa)=4817.884=2.682所以抗倾覆系数符合要求。综上所述满足条件。2016年5月5日
