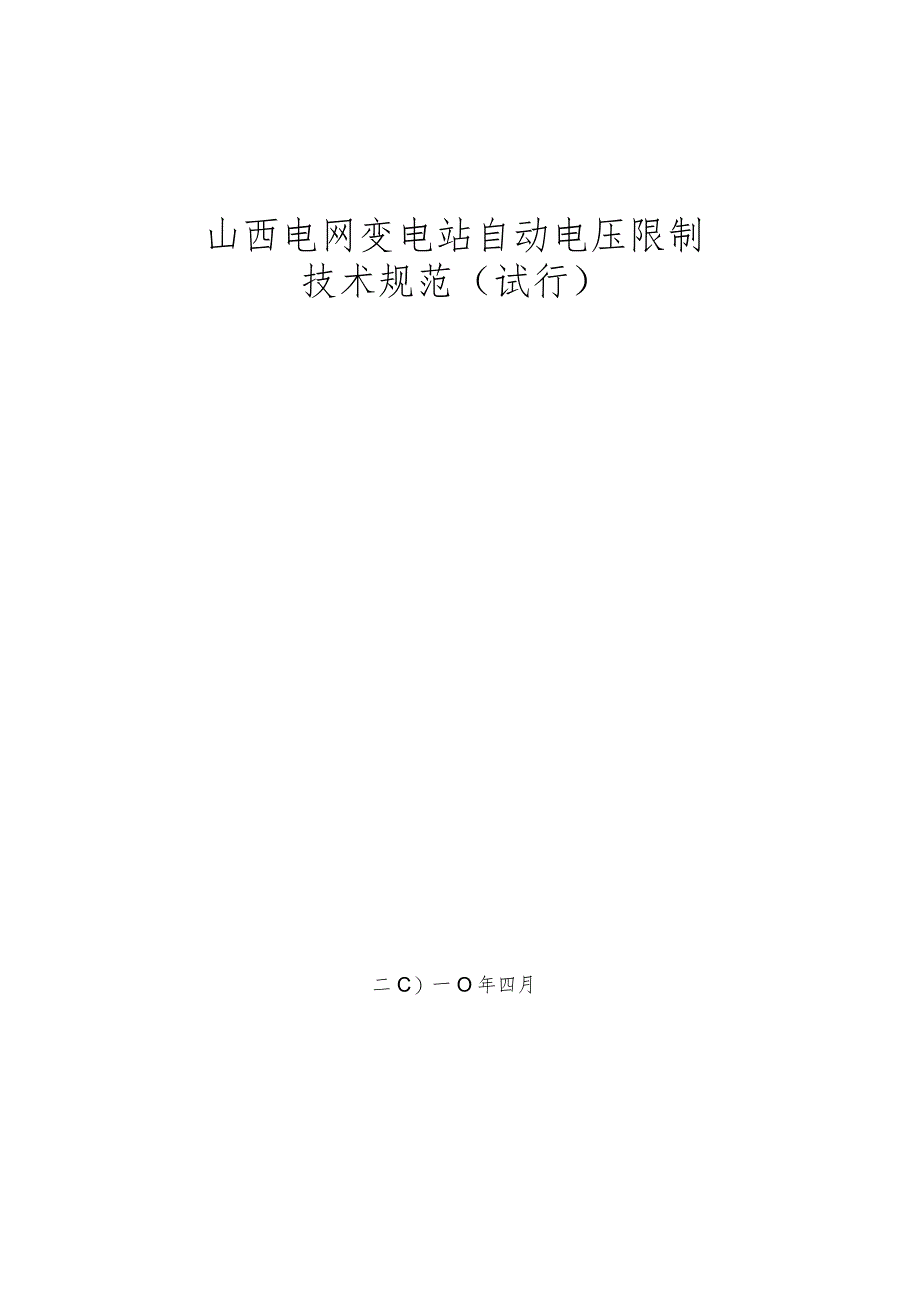

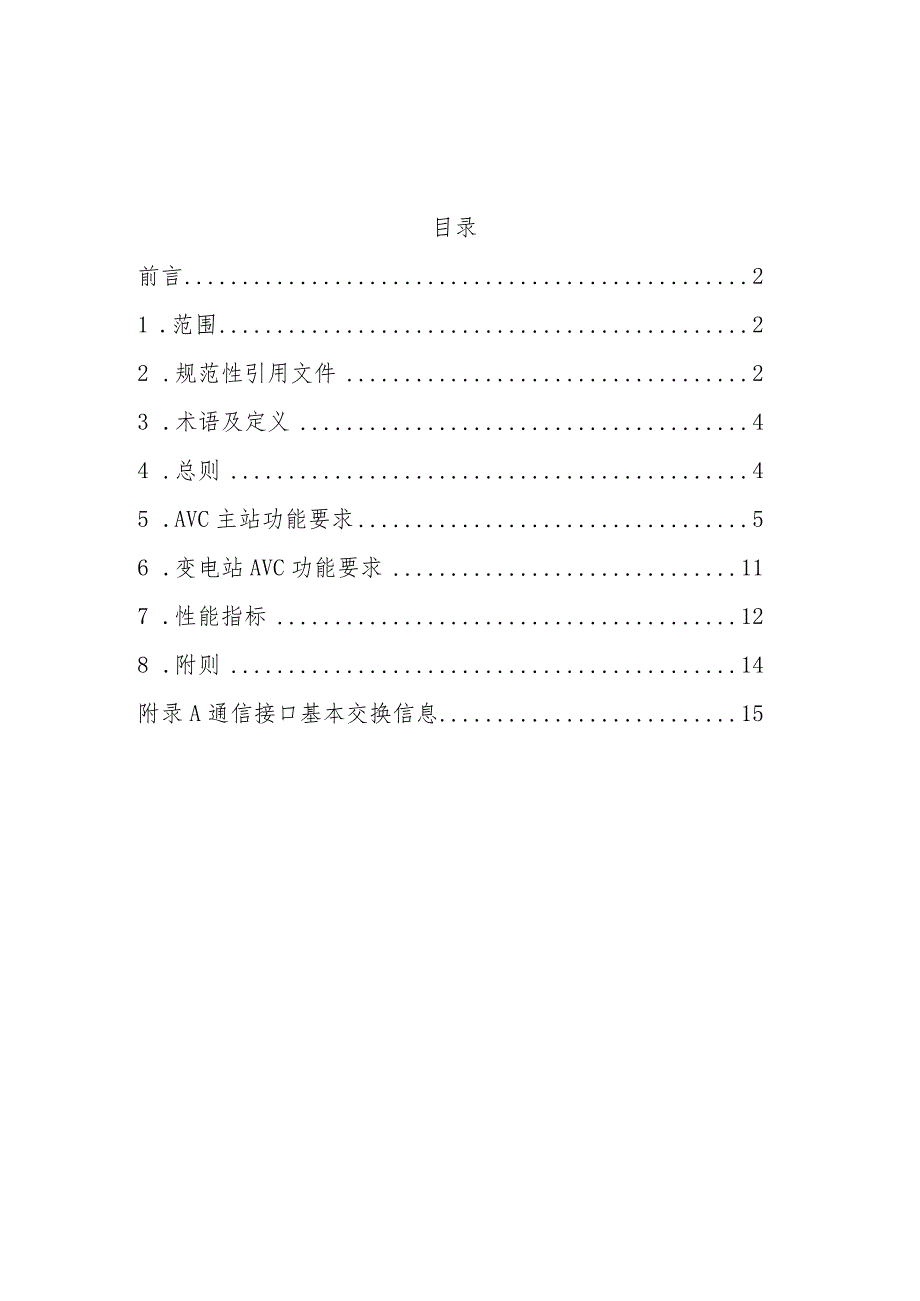

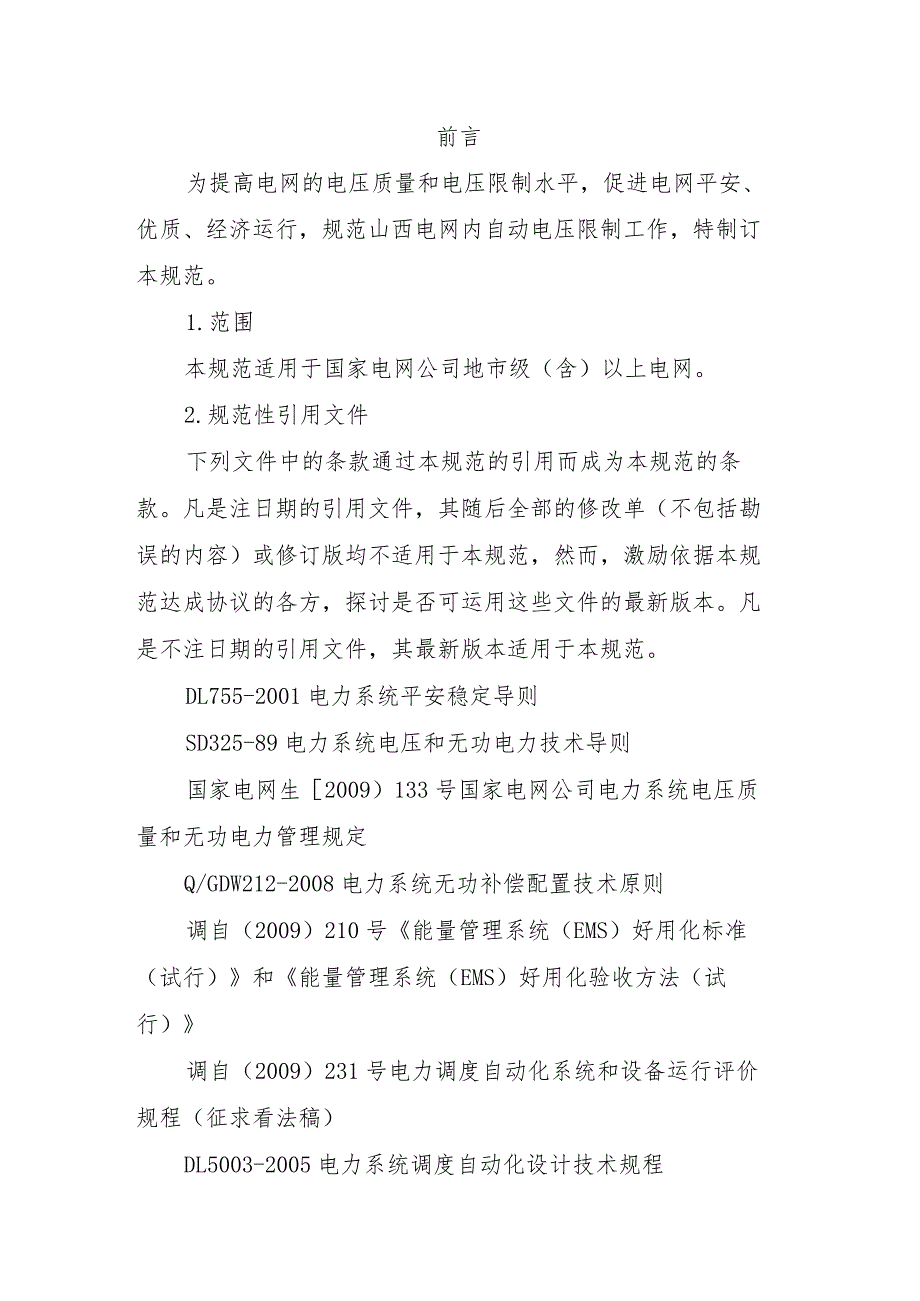

1、山西电网变电站自动电压限制技术规范（试行）二C）一O年四月目录前言21 .范围22 .规范性引用文件23 .术语及定义44 .总则45 .AVC主站功能要求56 .变电站AVC功能要求117 .性能指标128 .附则14附录A通信接口基本交换信息15前言为提高电网的电压质量和电压限制水平，促进电网平安、优质、经济运行，规范山西电网内自动电压限制工作，特制订本规范。1.范围本规范适用于国家电网公司地市级（含）以上电网。2.规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后全部的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，激励依据本规范达成
2、协议的各方，探讨是否可运用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。DL755-2001电力系统平安稳定导则SD325-89电力系统电压和无功电力技术导则国家电网生2009）133号国家电网公司电力系统电压质量和无功电力管理规定Q/GDW212-2008电力系统无功补偿配置技术原则调自（2009）210号能量管理系统（EMS）好用化标准（试行）和能量管理系统（EMS）好用化验收方法（试行）调自（2009）231号电力调度自动化系统和设备运行评价规程（征求看法稿）DL5003-2005电力系统调度自动化设计技术规程DL476-92电力系统实时数据通信应用层协议DL890
3、能量管理系统应用程序接口(EMS-API),主要包括公共信息模型(CIM)和组建接口规范(CIS)(IDT.IEC61970国际标准)GB/T18657.12002远动设备及系统第5部分：传输规约GB/T18657.22002远动设备及系统第5部分：传输规约GB/T18657.32002远动设备与系统第5部分：传输规约GB/T18657.42002远动设备与系统第5部分：传输规约GB/T18657.52002远动设备与系统第5部分：传输规约DL/T634.5101-2002远动设备与系统第5-101部分：传输规约基本远动任务配套标准(IDT.IEC60870-5-101：2002)DL/T63
4、4.5104-2002远动设备与系统第5-104部分传输规约采纳标准传输协议子集的IEC60870-5-101的网络访问(IDT.IEC60870-5-104：2000)DL451-91循环式远动规约DL/T630-1997沟通采样远动终端技术条件GB/T13729-2002远动终端设备GB/T16435.196远动设备及系统接口(电气特性)GB/T15153-94远动设备及系统工作条件环境条件和电源3.术语及定义3.1.自动电压限制AUtonIatiCVoltageControl（AVC）自动电压限制（AutomaticVoltageCOntroL下简称AVO指利用计算机系统、通信网络和可调
5、控设备，依据电网实时运行工况在线计算限制策略，自动闭环限制无功和电压调整设备，以实现合理的无功电压分布。3.2.AVC主站AVCnIaSterStation指设置在调度（通信）中心，用于自动电压限制（AVC）分析计算并发出限制指令的计算机系统及软件。3.3.AVC子站AVCslaveStation指运行在电厂或者变电站的就地限制装置或软件，用于接收、执行主站的限制指令，并向主站回馈信息。1.1. 4.总则1.2. 1.自动电压限制由AVC系统实现，AVC系统一般由运行在调度（通信）中心（以下简称调度中心）的主站和运行在厂站端的子站组成，二者通过电力调度数据网或专用远动通道进行通信。1.3. A
6、VC应统筹电网平安、优质和经济运行的要求，提高电网无功裕度，维持电网运行电压合格，促进无功合理分布，降低电网传输有功损耗。1.4. AVC应具备上下级协调限制的实力，考虑省、地各级AVC之间的信息交互与限制协作。1.5. AVC适用于电网稳态电压的自动限制，在电网事故或异样状况下，必要时闭锁或退出AVC限制。4. 5.AVC应满意厂站端设备平安和现场平安运行要求。4.6. AVC限制对象可包括电容器、电抗器、有载调压分接头等，AVC须要实现这些限制设备之间的协调限制。4.7. 调度自动化系统的电网模型参数、量测信息、通信通道等应满意AVC的要求。5. AVC主站功能要求6. 1.AVC主站监测
7、系统运行和状态信息，在线进行自动电压限制计算，并将限制指令发送到厂站端执行，同时监测厂站端AVC子站的限制、执行状态。5. 2.与EMS数据交互与集成.AVC主站从调度中心能量管理系统(EMS)获得电网实时数据及有关信息，并在此基础上进行限制计算。AVC主站与EMS的数据交互主要包括：.1.电网模型参数。AVC主站从EMS获得，主要包括设备参数、静态拓扑关系等。.2.实时运行数据。AVC主站从EMS获得，包括实时遥测、遥信数据等。.3.限制执行指令。AVC的限制指令可通过EMS的遥控、遥调接口下发。.为保证AVC的牢靠稳定运行,EMS系统应满意以下条件:.LEMS系统电网模型应完整、精确，并随
8、电网改变刚好维护，保持与实际运行电网的一样性，覆盖所限制的厂站和相关设备信息。.2.遥测采集精度，尤其是无功电压类数据采集精度应满意AVC有关要求。对于并列运行的多条母线电压量测偏差较大、母线电压量测数据波动较大、电压量测死区传送门槛过大等状况，应实行技术改造等措施，保证数据质量。5.2.2.3.对主变三相分接头档位配备量测并正确采集。.4.有关遥信量采集的冗余度和牢靠性应满意闭环限制对牢靠性、平安性的要求，应覆盖变电站内重要开关和刀闸设备（尤其是和限制设备相关的开关与刀闸），合成并上传必要的爱护动作闭锁信号、限制闭锁信号等遥信信息。.5EMS系统与厂站端监控系统之间遥测、遥信、遥控、遥调通信
9、通道的牢靠性应满意AVC的要求。.6.进一步提高状态估计的好用化水平，状态估计合格率应不低于国网公司关于网省调自动化好用化指标要求，在此基础上进一步提高估计精度，降低状态估计残差。应实现AVC应用服务主备配置和自动切换，可考虑实现AVC应用服务器与SCADA服务器之间的双网络配置，提高AVC系统运行牢靠性。.AVC主站应对实时数据和限制参数的有效性进行检测，避开明显不合理的数据进入分析和限制过程。.1.能判别明显不在合理范围内的实时采集数据，并予以屏蔽。.2.能利用遥测、遥信等信息的冗余性，对局部数据的可信性进行校验，发觉并屏蔽明显的坏遥测遥信数据或不合理数据。.3.应具有滤除数据突变和高频电
10、压波动的功能。.4.AVC系统应能对与SCADA系统通信中断和不合理数据进行检测报警。5. 3.实时监视.监视母线的实时运行信息。包括：当前电压值，当前数据采集时间，当前设定电压值，电压限制上限，电压限制下限。.对于母线电压越限的状况进行告警，提示运行人员留号O.监视变电站无功设备的运行信息，包括：当前投运、退出及可投切的设备、变压器的分接头档位状况等。5.3.4监视当前AVe系统的运行状况，包括：当前限制模式（开环/闭环），当前数据采集的刷新周期（秒），当前策略计算的周期（秒），当前用户等。5.3.5.可监视电网传输有功损耗信息。1.1.1. 4.限制与优化策略计算.利用电网实时信息，实现限
11、制策略在线计算；应采纳成熟、高效、先进、好用的设计和算法，保证策略计算的牢靠性和有效性。.在优化策略计算中应满意以下约束条件：a）母线电压满意电网运行要求，可满意全天高峰、低谷、平峰不同时段的电压限制要求及峰谷转换时的电压平稳过渡。b）符合无功电压调整设备动作次数、动作时间间隔等约束。.在策略计算中可考虑以下目标：a）无功分层分区平衡b）提高动态无功储备C）减小电网传输损耗.在策略计算中应考虑上级电网对本级电网的协调限制目标或约束。5.4.5. 在限制策略计算失败的状况下，应供应相应的后备措施，且不引起电网电压波动。5.4.6. 在电网出现事故或异样下，必要时闭锁或退出AVC限制，并给出报警。
12、5.5.限制指令执行.AVC系统应具有开环限制和闭环限制模式。在开环限制模式下，AVC限制策略在主站显示作为参考；在闭环限制模式下，AVC限制策略自动下发到站端执行。正常状况下AVC系统应运行在闭环限制模式。.AVC主站下发给变电站的限制指令可以是电容器（电抗器）开关投切指令（遥控）、有载调压分接头档位调整指令（遥调），也可以是相关变电站母线电压或主变关口无功的设定目标值或调整量等。5.5.3.限制指令下发应采纳牢靠数据通道和成熟通信规约。限制指令建议通过现有EMS系统的遥控/遥调下行通道下发，也可由AVC主站与站端子站干脆通信。.全部下发限制指令在有关环节（如AVC主站、EMS系统、AVC子
13、站等）都应保存带时标的具体日志，便于事后查询和分析。.对于下发失败的限制指令，能自动重试。对于多次（不少于3次）连续限制失败的状况，应刚好进行报警，并闭锁相应设备。.从主站能够对选定的设备进行传动测试和AVC限制试验。5. 6.统计分析功能5.6. .变电站限制相关信息的统计分析功能：5.7. 1.L统计变电站电容器、电抗器的投切记录。5.6.1.2.统计变电站有载调压分接头档位的调整记录。5.6.1.3.统计变电站各电压等级母线电压/有功/无功/功率因数历史数据。5.6.2.对上下级间的协调限制策略和限制结果进行统计和查询。5.6.3.支持数据导出。1.7. AVC主站的闭锁设置分为三个层次
14、：系统级闭锁、站级闭锁和设备级闭锁。.系统级闭锁指调度中心AVC主站将整个AVC限制模块闭锁，主站不再下发闭环限制指令，全部厂站转入人工限制或者就地限制。站级闭锁指调度中心AVe主站对单个变电站进行闭锁,不对该厂站下发闭环限制指令，该站转入人工限制或者就地限制。.设备级闭锁指调度中心AVC主站对某个具体设备进行闭锁，闭环限制中不考虑对此设备的调整，不下发对此设备的闭环限制指令。5. 8.权限管理权限管理应包括：a）用户管理：可进行用户权限设置。b）建模维护：可进行AVC模型的建模维护工作。C）参数配置：可配置AVC限制参数。d）实时监视：可对电网当前的运行状态进行监视。e）策略计算：可手工启动
15、策略计算。f）闭锁设置：可对被控站或被控设备进行闭锁操作。g）通道测试：可对指定设备进行通道测试。5 .9.上下级调度AVC协调限制.在上下级协调电压限制中，上级调度通过策略计算给出协调目标，下级调度执行上级下发的协调目标。,协调目标可通过设定值方式给出，也可通过运行约束范围方式给出。.上级调度在计算协调目标时，应考虑下级调度的调整实力。,下级调度在执行协调目标时，应考虑与其他限制目标之间的关系，在限制过程中应保证合理的优先级依次。.必要时下级调度可对上级调度提出协调申请，上级调度依据电网实际状况处理。6 .变电站AVe功能要求6.1. 限制方式变电站自动电压限制有集中限制和分散限制两种主要方式。6. 1.1.集中限制方式变电站侧不建设特地的子站系统，由调度中心AVC主站干脆给出对电容器、电抗器和变压器有载调压分接头的遥控遥调指令，利用现有的SCADA通道下发，并通过变电站监控系统闭环执行，监控系统应对被控设备设置远方/就地限制切换压板，并具有必要的平安限制闭锁逻辑推断功能。限制指令包括对电容器、电抗器的投退吩咐（遥控）或者对有载调压分接头档位的调整吩咐（遥调或遥控）。6
