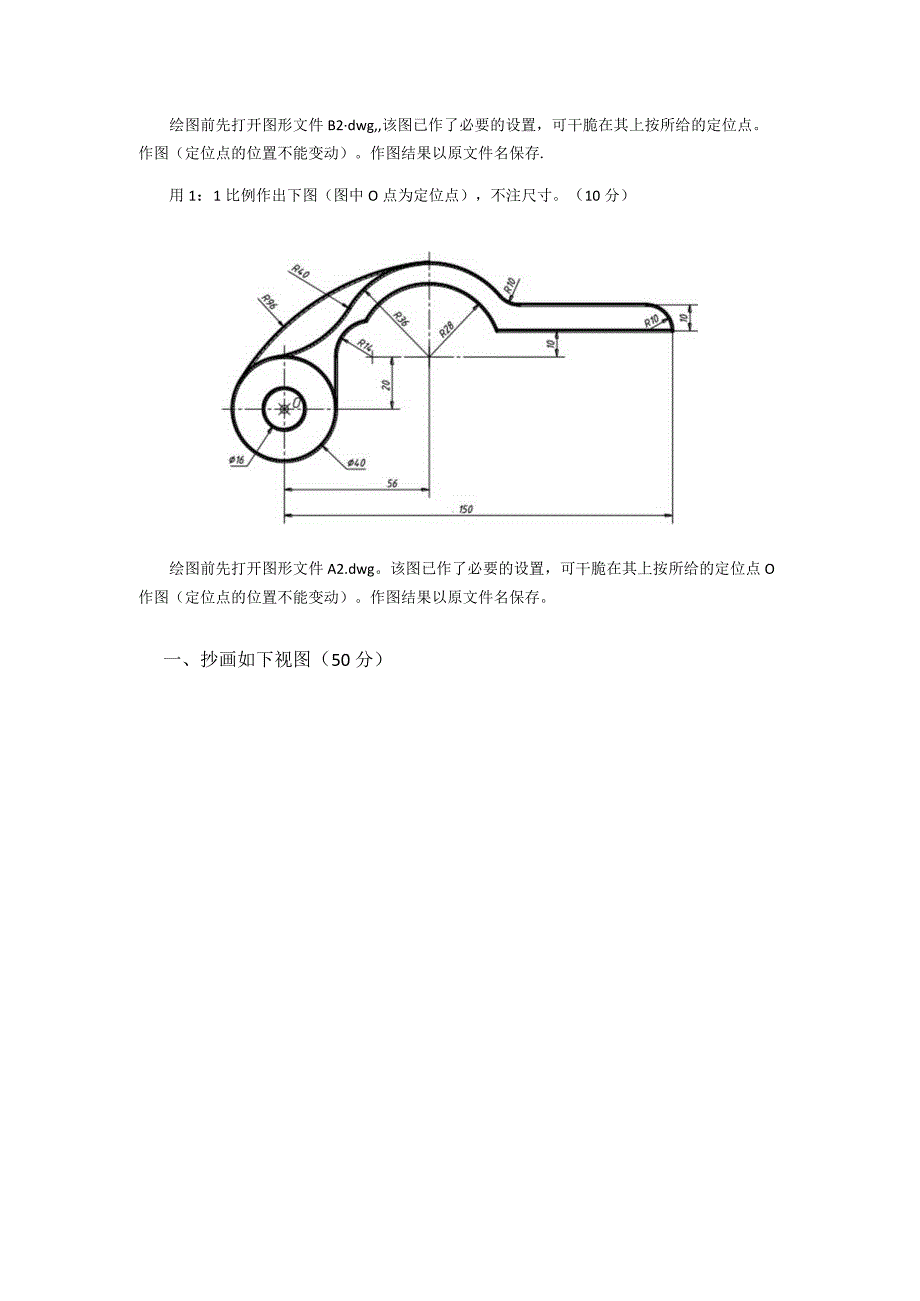

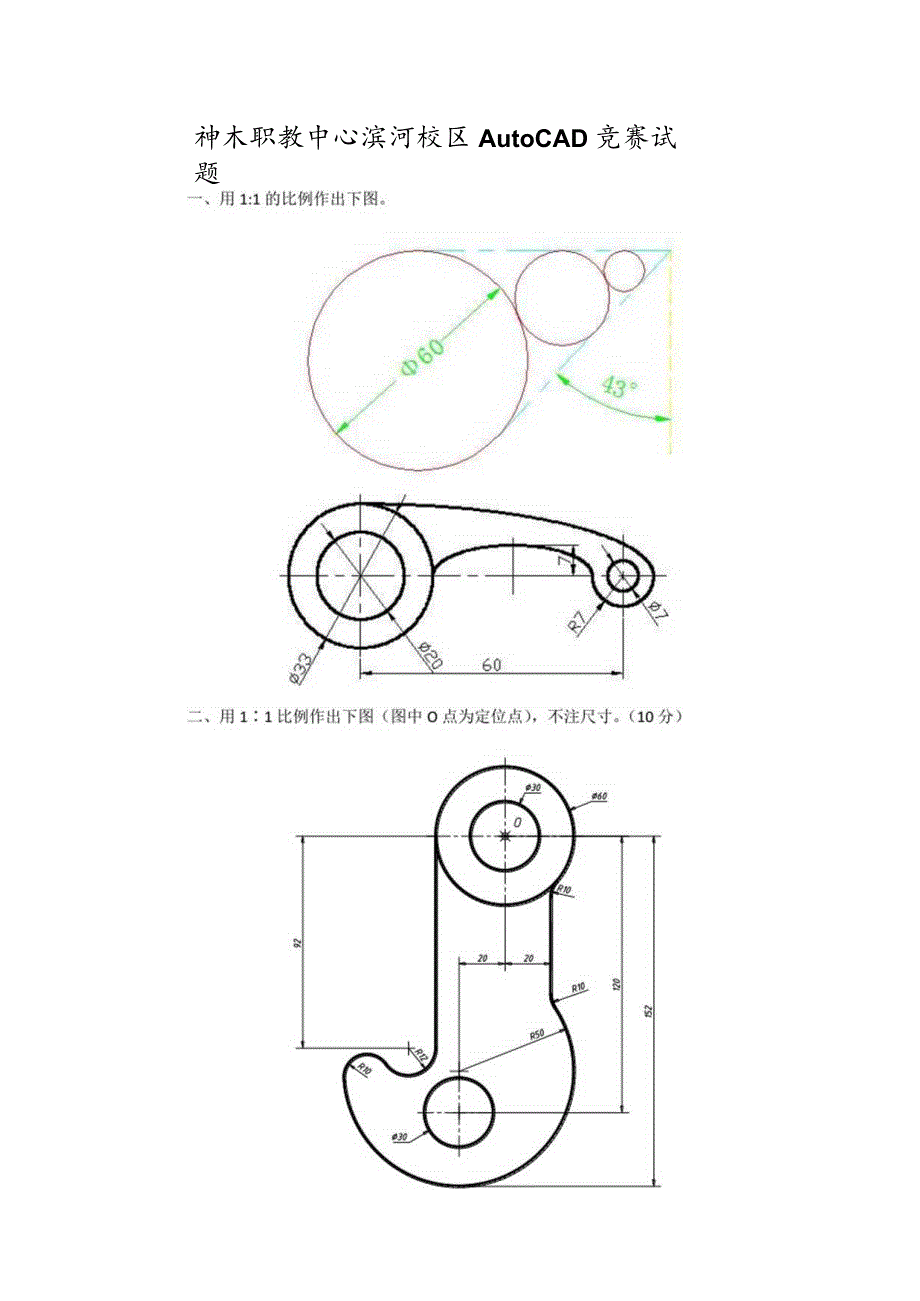

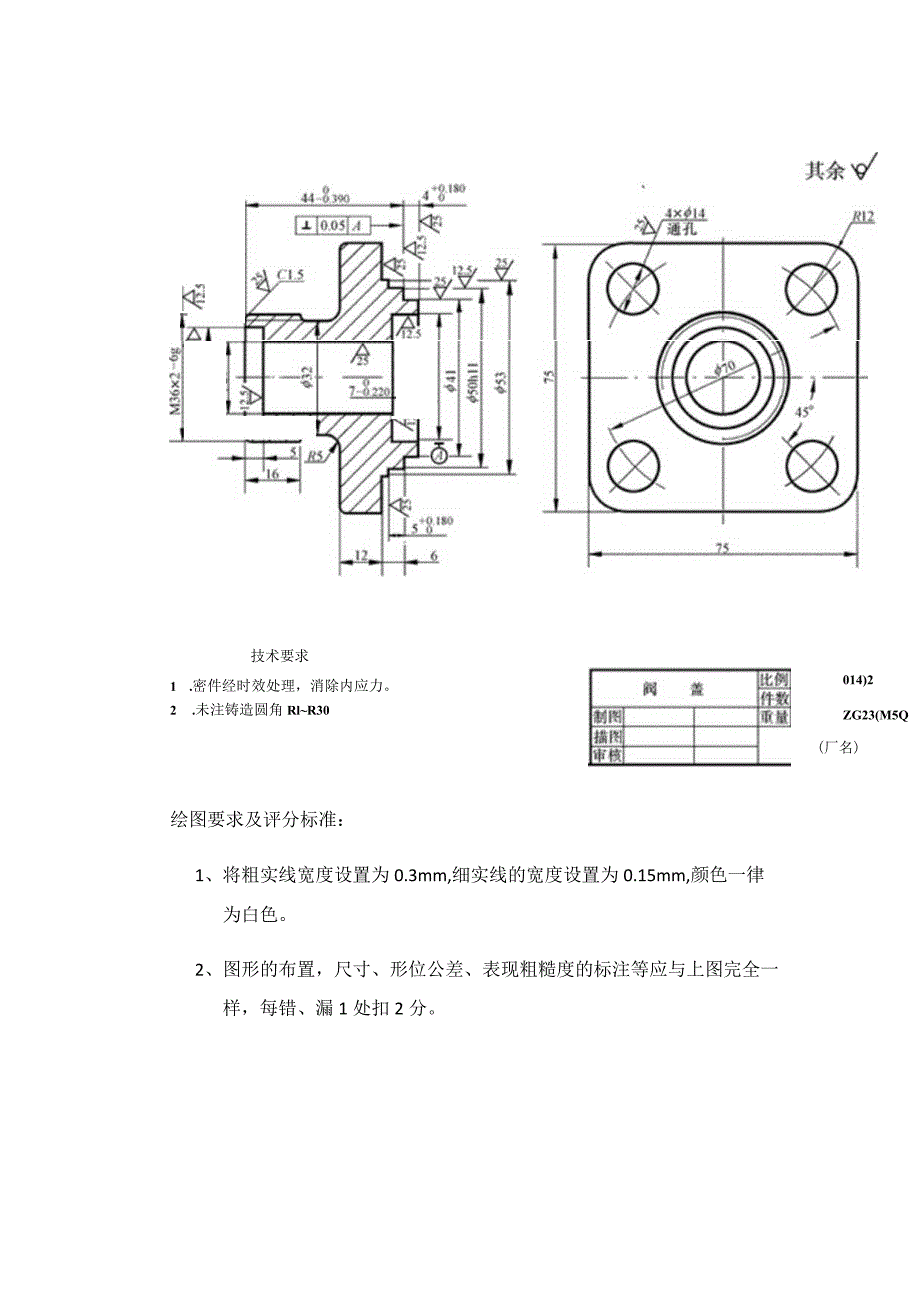

神木职教中心滨河校区AutoCAD竞赛试题绘图前先打开图形文件B2dwg,该图已作了必要的设置，可干脆在其上按所给的定位点。作图（定位点的位置不能变动）。作图结果以原文件名保存.用1：1比例作出下图（图中O点为定位点），不注尺寸。（10分）绘图前先打开图形文件A2.dwg。该图已作了必要的设置，可干脆在其上按所给的定位点O作图（定位点的位置不能变动）。作图结果以原文件名保存。一、抄画如下视图（50分）014)2ZG23(M5Q(厂名)技术要求1 .密件经时效处理，消除内应力。2 .未注铸造圆角RlR30绘图要求及评分标准：1、将粗实线宽度设置为0.3mm,细实线的宽度设置为0.15mm,颜色一律为白色。2、图形的布置，尺寸、形位公差、表现粗糙度的标注等应与上图完全一样，每错、漏1处扣2分。
