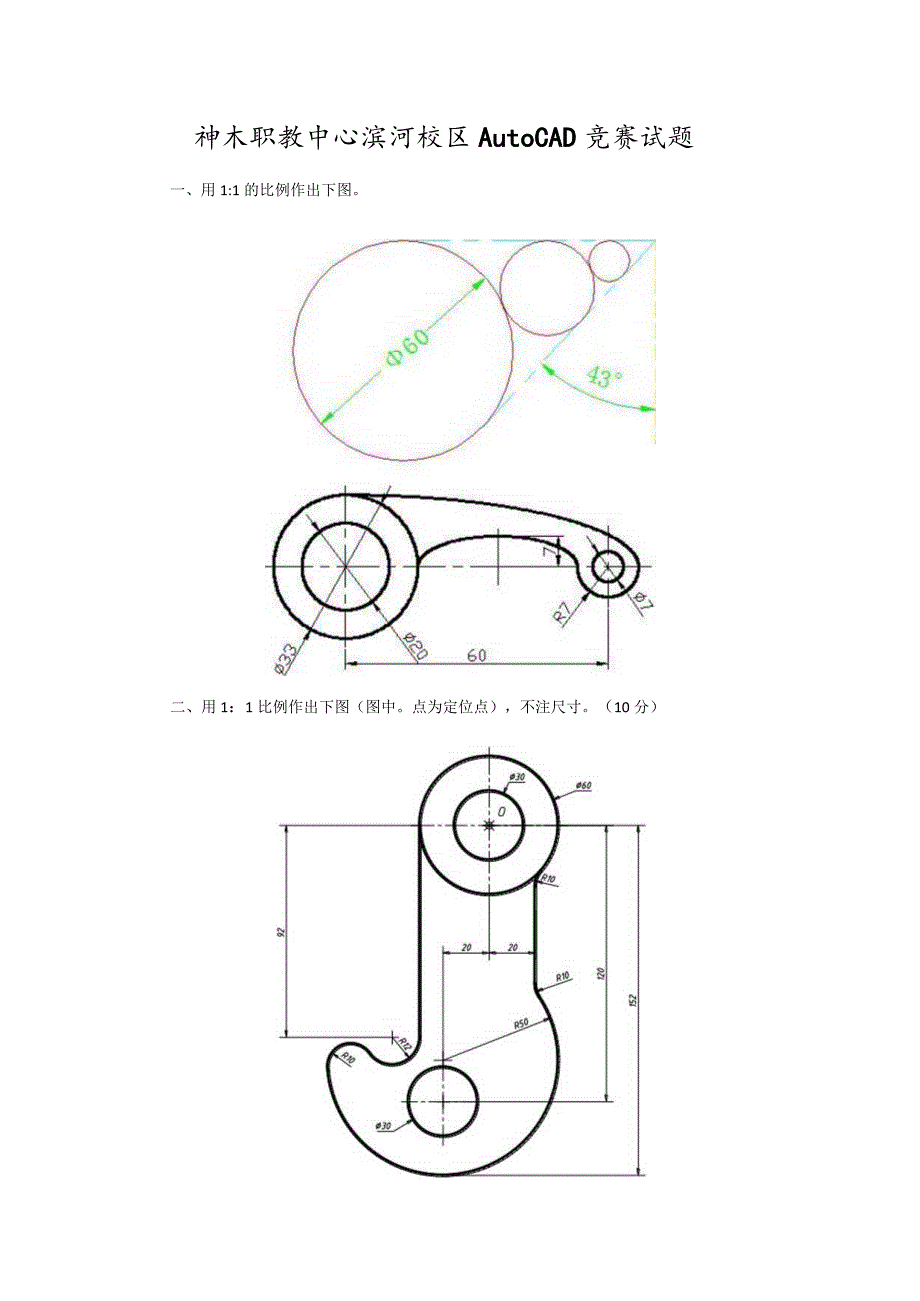

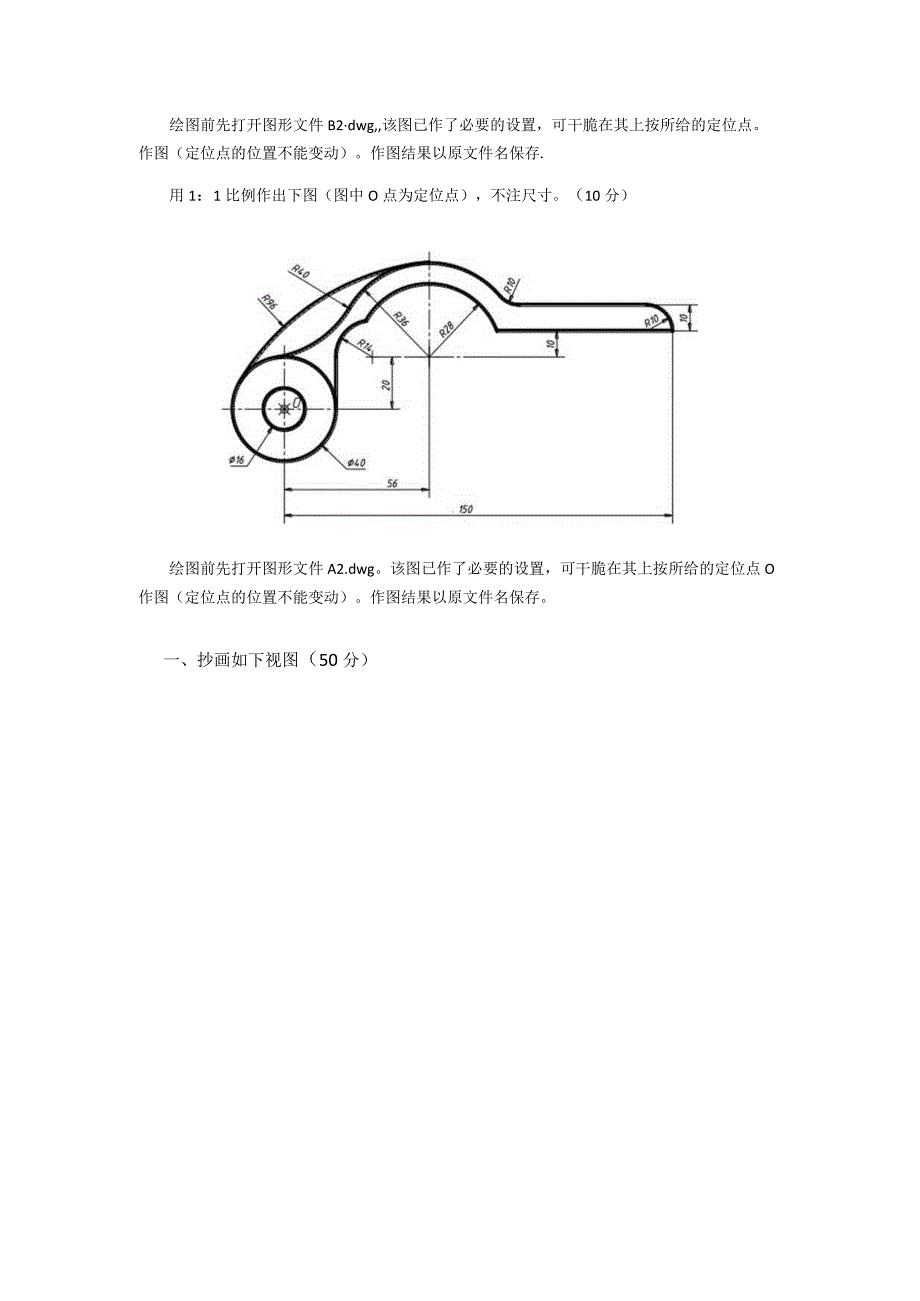

神木职教中心滨河校区AutoCAD竞赛试题一、用1:1的比例作出下图。二、用1:1比例作出下图(图中。点为定位点),不注尺寸。(10分)绘图前先打开图形文件B2dwg,该图已作了必要的设置,可干脆在其上按所给的定位点。作图(定位点的位置不能变动)。作图结果以原文件名保存.用1:1比例作出下图(图中O点为定位点),不注尺寸。(10分)绘图前先打开图形文件A2.dwg。该图已作了必要的设置,可干脆在其上按所给的定位点O作图(定位点的位置不能变动)。作图结果以原文件名保存。一、抄画如下视图(50分)Z9 el9 二之4唔刖L N二二OW 一SEa阀鞋比例I件基1:2I014)2LiLUZG23O-45O03(厂名)峭技术要求1 .密件经时效处理,消除内应力。2 .未注铸造圆角RIR30绘图要求及评分标准:1、将粗实线宽度设置为0.3mm,细实线的宽度设置为0.15mm,颜色一律为白色。2、图形的布置,尺寸、形位公差、表现粗糙度的标注等应与上图完全一样,每错、漏1处扣2分。
