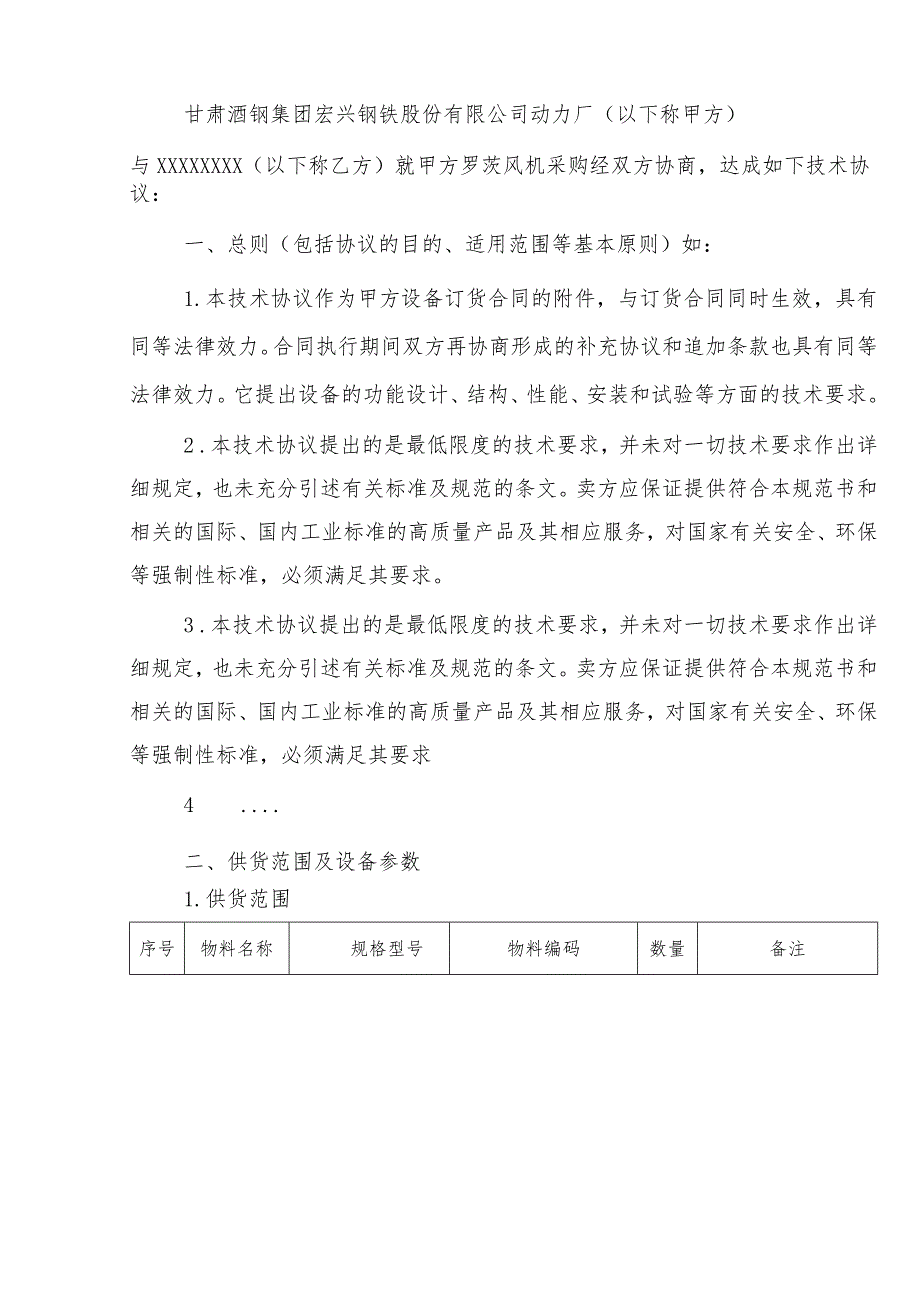

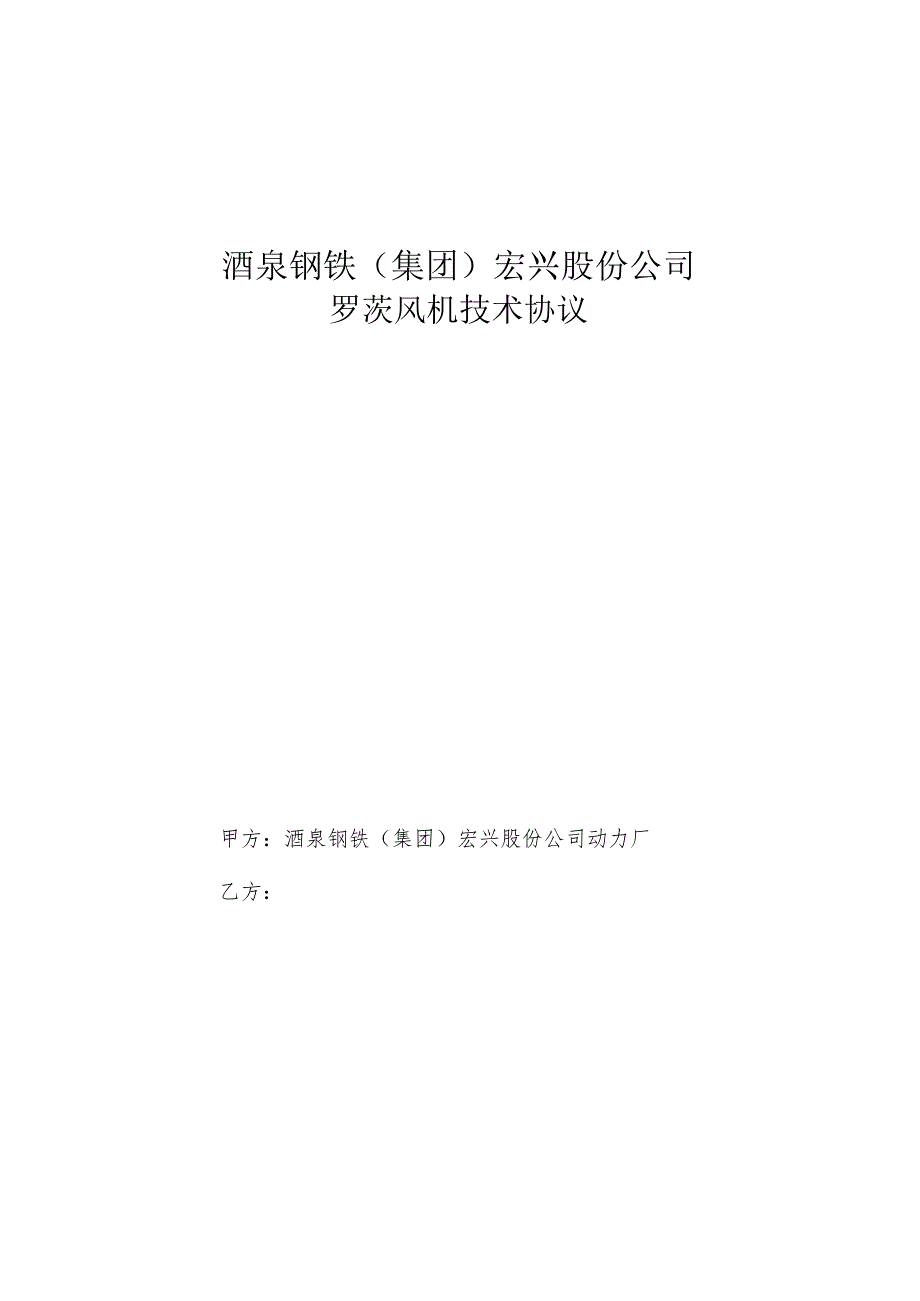

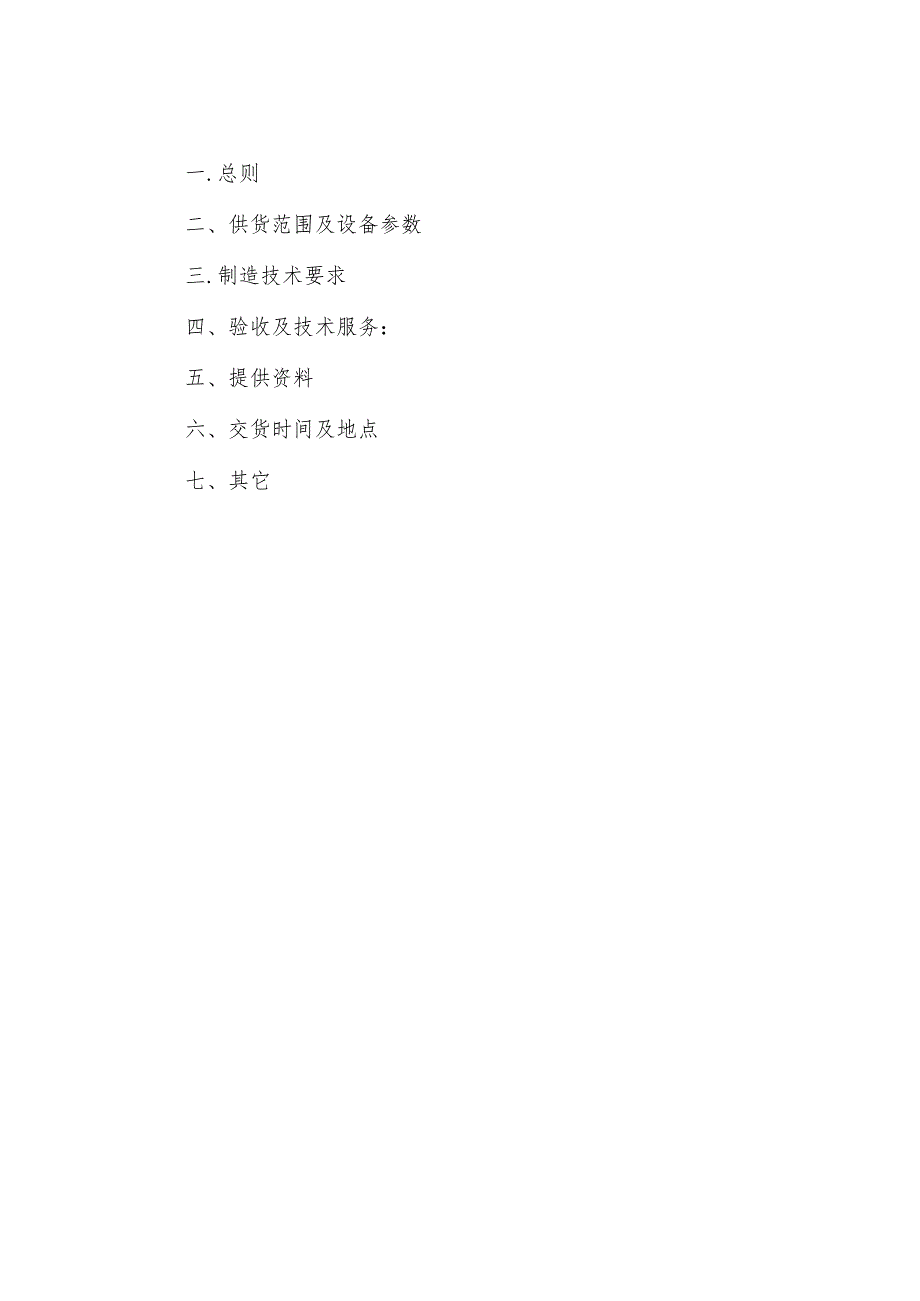

1、酒泉钢铁（集团）宏兴股份公司罗茨风机技术协议甲方：酒泉钢铁（集团）宏兴股份公司动力厂乙方：一.总则二、供货范围及设备参数三.制造技术要求四、验收及技术服务：五、提供资料六、交货时间及地点七、其它甘肃酒钢集团宏兴钢铁股份有限公司动力厂（以下称甲方）与XXXXXXXX（以下称乙方）就甲方罗茨风机采购经双方协商，达成如下技术协议：一、总则（包括协议的目的、适用范围等基本原则）如：1.本技术协议作为甲方设备订货合同的附件，与订货合同同时生效，具有同等法律效力。合同执行期间双方再协商形成的补充协议和追加条款也具有同等法律效力。它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。2 .本技术协议
2、提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准及规范的条文。卖方应保证提供符合本规范书和相关的国际、国内工业标准的高质量产品及其相应服务，对国家有关安全、环保等强制性标准，必须满足其要求。3 .本技术协议提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准及规范的条文。卖方应保证提供符合本规范书和相关的国际、国内工业标准的高质量产品及其相应服务，对国家有关安全、环保等强制性标准，必须满足其要求4 .二、供货范围及设备参数1.供货范围序号物料名称规格型号物料编码数量备注1罗茨风机型号ARE250M1配风机端、电机端皮带轮和皮带1套、密
3、封组件1套2.设备参数项目单位数据电机功率KW4-45升压kpa15转速r/min1450流量M3min90进口口径mm350出口口径mm350（详细说明采购设备参数）三、制造技术要求（说明现场使用工况，结合现场实际情况,提供制造技术要求，以及采购设备执行的国标等规范）例如：1.设备安装位置：燃气作业区碳钢燃气站2 .工作介质或使用工况：焦炉煤气3 .材质要求主要零部件材料表：零件名称材料名称标准代号机壳高强度灰口铸铁轴承箱HT250转子叶轮采用高强度灰口铸铁，轴采用高强度合金钢主轴不钢材质(35CrMOA)齿轮合金钢材质渗碳淬火(20CrMnTi),5级精度精磨还需对特殊、关键零部件进行要求
4、。3.1 罗茨风机采用缓冲气腔结构。鼓风机叶轮采用新型摆线叶轮。3.2 机壳，墙板，叶轮，采用高强度灰口铸铁(HT250)制造。3.3传动齿轮材质采用20CrMnTi合金钢，经过渗碳淬火，精磨,精度达到GBloO95-88的5级精度，齿面硬度达HRC5662,传动平稳，机械噪音低。3.4齿轮已锥度配合方式安装在主从轴上，用锁紧螺母固紧，配合可靠。轴的材料为优质碳素钢，轴与叶轮经热套结合成转子，结合为过盈配合。3.5转子动平衡的精度达G2.5级。3.6采用的轴承精度为E级。齿轮和齿轮端轴承利用齿轮浸浴用飞溅润滑。3.7采用M型煤气专用密封：活塞环涨圈密封+回气式氟胶骨架油封相结合的密封方式，防止
5、气体泄露4 .设备安装尺寸设备安装尺寸应与现场安装设备尺寸一致，要求采购单位现场进行测量。5 .技术要求5.1 所使用的零件或组件，应与现场设备，具备良好的互换性，且需与原设备的安装基础，保持完全一致，以便于互换。罗茨风机应与现场的电机匹配，同时罗茨风机配套的基础底座应能够符合电机的安装尺寸和符合现场的基础尺寸要求，需要厂家技术人员现场测量数据。5.2供方提供的设备应功能完整，技术先进，并能满足人身安全和劳动保护条件。5.3零部件的加工应采用先进可靠的加工制造技术。在正常工况下均能安全、持续运行，而不应有过度的应力、振动、温升、磨损、腐蚀、老化等其它问题，需方为供方提供优于本协议书要求的先进、
6、成熟、可靠的设备及部件。需方不接受带有试制性质的部件。5.4设备的有效使用期不小于20年。设备大修周期不少于4年，供方要提供设备维护检修的质量标准及工艺要求。5.5除需方指认的外购件外，所有零部件均应在供方本部制造，未经需方许可，不得分包。5.6设备结构应便于日常维护，如加油、紧固，巡视等需要。5.7易于磨损、腐蚀、老化或需要调整、检查和更换的部件应提供备用品，并能比较方便地拆卸、更换和修理。所有重型部件均应有便于安装和维修的起吊或搬运条件。5.8所使用的零件或组件应与现有机型具备互换性。5.9所有外露的转动和移动部件均应设置防护罩，转动部分不得外漏，且应便于拆卸，人员易于达到的运动部位将设置
7、防护栏。对需要维护的工作点有足够的空间和立足点。5.10所有重型部件要设有便于安装和维修的起吊设施，应提供带环形螺栓、吊钩或其它能安全起吊的装置。5.11各转动件必须转动灵活，不得有卡阻现象。润滑部分密封良好，不得有油脂渗漏现象。轴承温升一般不得大于351,且轴承温度不得超过75。（3。5.12各部件均正确设计和制造，无过度的应力、振动、温升、磨损、腐蚀、老化等缺陷。设备要考虑方便日常维护（如加油、紧固等）的需要。5.13外购配套产品除特别要求外，保证选用国内知名品牌、节能、先进产品，并有生产许可证及生产检验合格等质量证明文件。5.14润滑系统及部件在组装前均进行清洗，组装后密封良好、无冲击和
8、漏油现象。5.15设备的噪声符合国家有关规定要求。5.16设备必须满足长期连续运行的要求。启动、运行和停机应平稳并安全可靠。所有设备均满足满负荷启动和制动的要求。5.17供方提供的设备必须具有国内同行业近几年内的先进制造水平，采用先进工艺，合格材料，成熟的技术或专利技术。5.18供方提供设备制造材料的选择，都应按照国内外通用的现行标准和相应的技术规范执行，而这些标准和技术规范应为合同签字日为止最新公布发行的标准和技术规范。5.19各部件组装前，从每个零部件内部清除全部加工余物,如：金属切削物、填充物、型砂等。5.20所有结构件和设备组装完成后，认真清除其外表的杂屑、焊渣、锈斑、油脂等，在其露出
9、金属本色的前提下，进行底漆工作。5.21设备交付时至少有一层锌基打底漆层和一层覆面涂层，暴露于大气的金属表面将要加涂层和油漆。5.22钢结构发运前保证上一层底漆（不包括保养底漆）二层面漆。安装后所有钢结构表面均涂最后一道面漆。油漆均采用国内较先进的漆种，并能适应当地的环境条件，具有耐磨、防锈、防腐蚀功能。5.23主、副邮箱墙板气密封环处应具备外部注油润滑功能,降低气密封环对墙板的磨损。5.24主、副油箱应留有在线温度检测装置安装孔，具备远程监控温度功能。6.推荐厂家或品牌：（长沙鼓风机厂有限责任公司、沈阳鼓风机集团股份有限公司、山东省章丘鼓风机股份有限公司）四、验收及技术服务（验收要求及依据的
10、国家标准，需乙方提供的相关技术服务）如：1 .验收标准：一般用途罗茨鼓风机第2部分：性能试验方法JB/T8941.2-2014一般用途罗茨鼓风机第1部分：技术条件JB/T8941.1-2014风机和罗茨鼓风机噪声测量方法GB/T2888-2008风机包装通用技术条件JB/T6444-2019风机用铸铁件技术条件JB/T6887-2004风机用铸钢件技术条件JB/T6888-2018危险场所电气防爆安全规范AQ30092007铸造铝合金GB/T1173-2013工业通风机现场性能试验GB/T10178-2006标牌GB/T13306-202 .产品的质保期为设备交货之日起18个月或投入运行验收合
11、格之日起12个月（以先到日期为截止日），在此期间免费提供易损备件；3 .在保证期内设备出现非人为故障，乙方应免费提供配件进行维修；4 .所有设备均按国家标准的规定进行组装。5 .所提供的备件在现场进行验收，如存在质量问题，乙方无条件负责免费更换。6 .乙方对整个设备的合理性、完整性负责，负责设备本体的全部设计，包含提供与设备配套的土建基础、电气、设备连接方式的最终资料。7 .所有用于设备制造的材料及制作工艺均应符合相关行业标准，完成全部技术参数的设计要求。甲方有权对设备制造全过程进行监督和不定期检查，期间对乙方提出异议，设备制造厂应及时响应和采取适当措施积极解决。8 .设备到货后由乙方组织甲方
12、相关人员对设备进行开箱验收，随机设备及附件数量种类必须符合本协议中设施供货范围要求。9 .设备外观及数量验收合格后对由乙方组织甲方相关人员对设备内部进行解体检查验收，重点对设备的材质、制造精度、装配精度按照本协议制造要求进行测试验收，若存在于国家、行业标准和本协议要求不符合项目，甲方有权拒绝设备的调试和功能考核并要求对设备直接进行退货，并按照商务合同的有关条款对乙方进行罚款或索赔。10 .出现设备质量问题、到货及安装拖期问题，按照合同违约条款执行。IL如运行过程中出现问题，经第三方检定为不符合相关技术要求，按照合同违约条款执行。12 .乙方负责派有经验的技术人员进行安装指导，同时对甲方操作维护
13、人员进行的技术培训I,培训资料由乙方提供。对水泵的启停操作、运行检查、点检维护检修须出具书面材料进行培训。13.产品质保期为1年，从设备功能考核合格之日算起，质保期内的产品质量问题，乙方免费维修、更换，由于乙方供货设备的质量问题而造成的故障或设备停运，乙方应免费负责尽快更换有缺陷或损坏的部件，设备的质保期将延长，延长时间为设备重新恢复后12个月。五、提供资料乙方须提供哪些资料，如说明书、合格证装配图、检验报告等。1.卖方提供的资料交付1.l罗茨风机设备交货时，供方需随机向需方提供以下文件一式五份：总装图、设备安装详图、罗茨风机零部件尺寸图产品合格证（包括需方注明的所有外购件）（3）产品安装要求
14、、安装质量标准及使用维护说明书（包括外购件）（4）主要材料的质量检验书（5）设备交货清单、调试配件清单、专用工具清单等资料（6）提供易损件及大型部件清单，注明使用寿命及重量。1.2设备出厂前一个月，提供设备检验大纲和产品质量文件（包括材质，材质检验，焊接，热处理，加工质量，外形尺寸和性能检验等证明）。2.设备检验2. 罗茨风机出厂前试验3. 1.l供方必须严格进行厂内各环节的检验和试验。供方提供的合同设备必须签发质量证明、检验记录和测试报告，并且作为交货时质量证明文件的组成部分。4. 1.2检验的范围包括原材料和元器件的进厂、部件的加工、组装、试验至出厂检验。机体的材料试验，机体的焊缝检查。5
15、. 1.3各部件在组装前，应进行零件检查，不合格零件不允许组装。组装过程中必须按有关工厂标准及国家和行业规范进行检查，所有检查项目结果必须满足有关要求。6. 1.4转动部件均要在热处理后作机械性能试验，符合设计要求才能进行精加工。7. 1.5叶轮100%均要作112%超速试验，试验后检查焊缝与叶轮的变形状况，符合标准才能使用。8. 1.6叶轮100%进行动平衡检验，转子要作低速动平衡。六、交货时间及地点1.交货地点：交货地点：酒钢动力厂碳钢燃气站交货日期：合同签订之日算起的60天。七、其它（以下为通用条款）1.本协议一式四份，甲方三份，乙方一份。2 .本技术协议作为使用协议附件，具有与使用协议同等的法律效力，经甲、乙双方签字盖章后生效3 .若XXX公司不能中标，则本技术协议自动失效，双方互不承担任何责任（此内容限于标前技术协议签订中使用）甲方：（行政公章）乙方：（合同专用章）甲方代表:乙方代表:年月日
