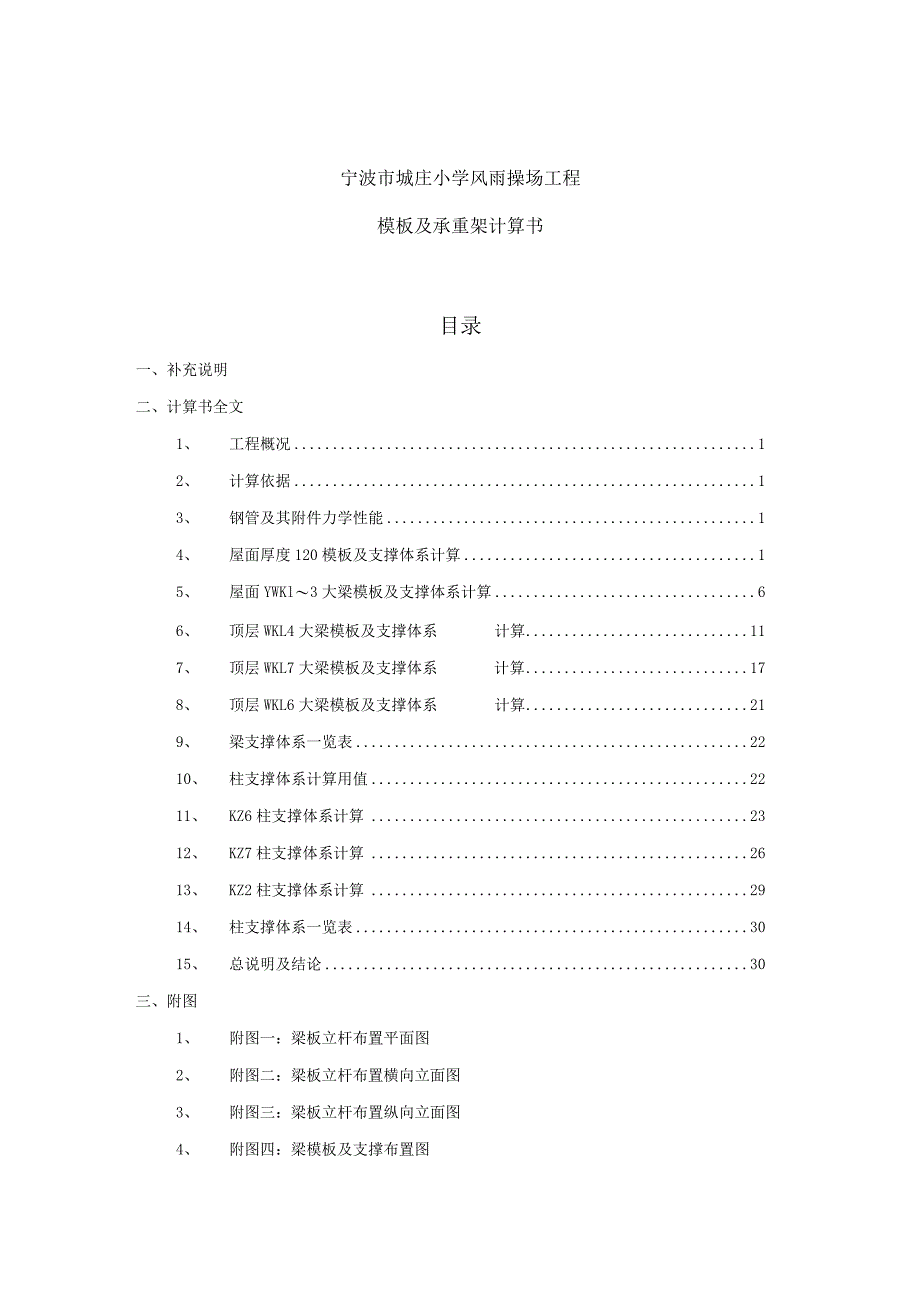

1、宁波市城庄小学风雨操场工程模板及承重架计算书目录一、补充说明二、计算书全文1、 工程概况12、 计算依据13、 钢管及其附件力学性能14、 屋面厚度120模板及支撑体系计算15、 屋面YWKl3大梁模板及支撑体系计算66、 顶层WKL4大梁模板及支撑体系计算117、 顶层WKL7大梁模板及支撑体系计算178、 顶层WKL6大梁模板及支撑体系计算219、 梁支撑体系一览表2210、 柱支撑体系计算用值2211、 KZ6柱支撑体系计算2312、 KZ7柱支撑体系计算2613、 KZ2柱支撑体系计算2914、 柱支撑体系一览表3015、 总说明及结论30三、附图1、 附图一：梁板立杆布置平面图2、

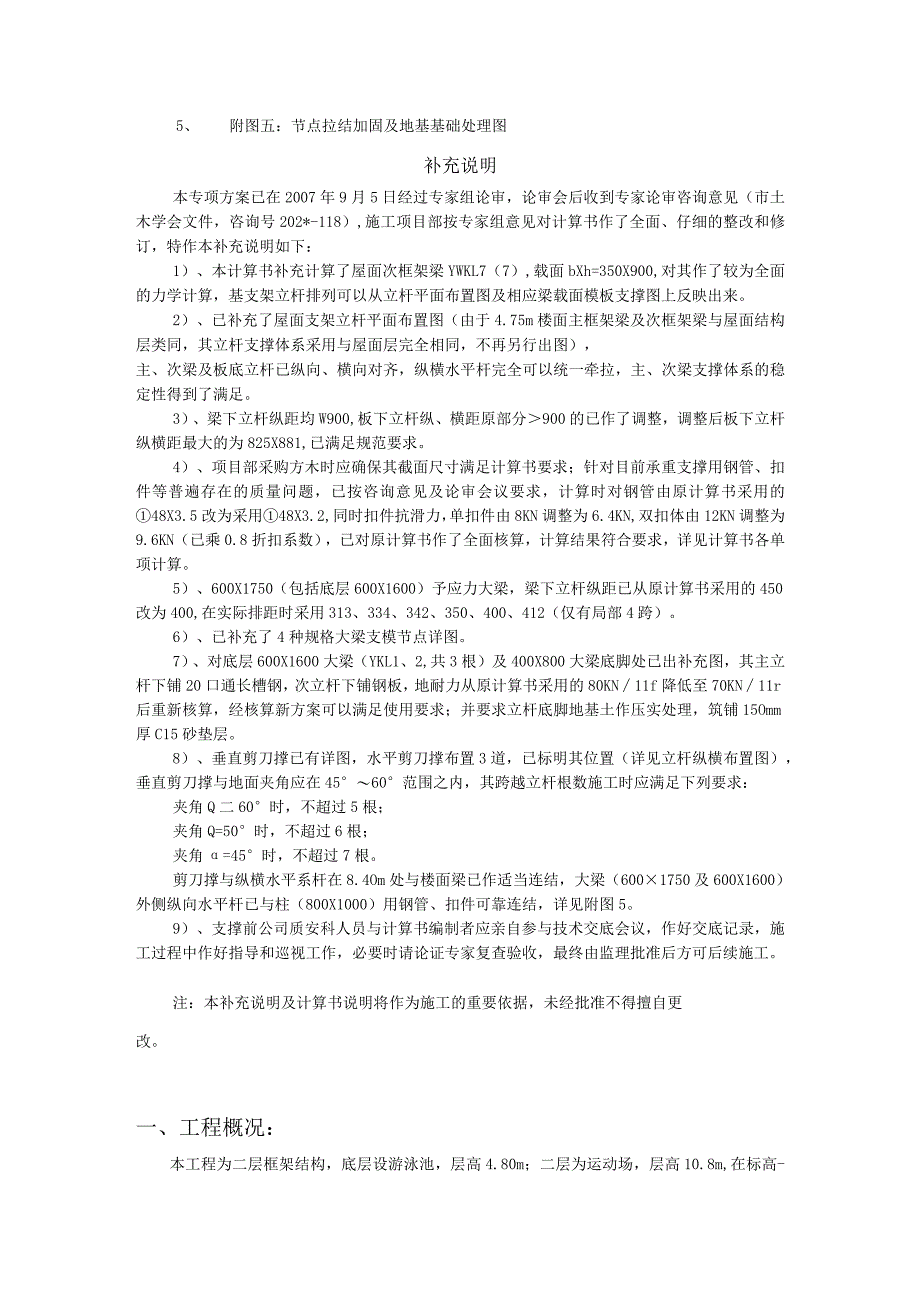

2、附图二：梁板立杆布置横向立面图3、 附图三：梁板立杆布置纵向立面图4、 附图四：梁模板及支撑布置图5、 附图五：节点拉结加固及地基基础处理图补充说明本专项方案已在2007年9月5日经过专家组论审，论审会后收到专家论审咨询意见（市土木学会文件，咨询号202*-118）,施工项目部按专家组意见对计算书作了全面、仔细的整改和修订，特作本补充说明如下：1）、本计算书补充计算了屋面次框架梁YWKL7（7）,载面bXh=350X900,对其作了较为全面的力学计算，基支架立杆排列可以从立杆平面布置图及相应梁载面模板支撑图上反映出来。2）、已补充了屋面支架立杆平面布置图（由于4.75m楼面主框架梁及次框架梁与
3、屋面结构层类同，其立杆支撑体系采用与屋面层完全相同，不再另行出图），主、次梁及板底立杆已纵向、横向对齐，纵横水平杆完全可以统一牵拉，主、次梁支撑体系的稳定性得到了满足。3）、梁下立杆纵距均W900,板下立杆纵、横距原部分900的已作了调整，调整后板下立杆纵横距最大的为825X881,已满足规范要求。4）、项目部采购方木时应确保其截面尺寸满足计算书要求；针对目前承重支撑用钢管、扣件等普遍存在的质量问题，已按咨询意见及论审会议要求，计算时对钢管由原计算书采用的48X3.5改为采用48X3.2,同时扣件抗滑力，单扣件由8KN调整为6.4KN,双扣体由12KN调整为9.6KN（已乘0.8折扣系数），已
4、对原计算书作了全面核算，计算结果符合要求，详见计算书各单项计算。5）、600X1750（包括底层600X1600）予应力大梁，梁下立杆纵距已从原计算书采用的450改为400,在实际排距时采用313、334、342、350、400、412（仅有局部4跨）。6）、已补充了4种规格大梁支模节点详图。7）、对底层600X1600大梁（YKL1、2,共3根）及400X800大梁底脚处已出补充图，其主立杆下铺20口通长槽钢，次立杆下铺钢板，地耐力从原计算书采用的80KN11f降低至70KN11r后重新核算，经核算新方案可以满足使用要求；并要求立杆底脚地基土作压实处理，筑铺15Omm厚C15砂垫层。8）、垂
5、直剪刀撑已有详图，水平剪刀撑布置3道，已标明其位置（详见立杆纵横布置图），垂直剪刀撑与地面夹角应在4560范围之内，其跨越立杆根数施工时应满足下列要求：夹角Q二60时，不超过5根；夹角Q=50时，不超过6根；夹角=45时，不超过7根。剪刀撑与纵横水平系杆在8.4Om处与楼面梁已作适当连结，大梁（6001750及600X1600）外侧纵向水平杆已与柱（800X1000）用钢管、扣件可靠连结，详见附图5。9）、支撑前公司质安科人员与计算书编制者应亲自参与技术交底会议，作好交底记录，施工过程中作好指导和巡视工作，必要时请论证专家复查验收，最终由监理批准后方可后续施工。注：本补充说明及计算书说明将作为

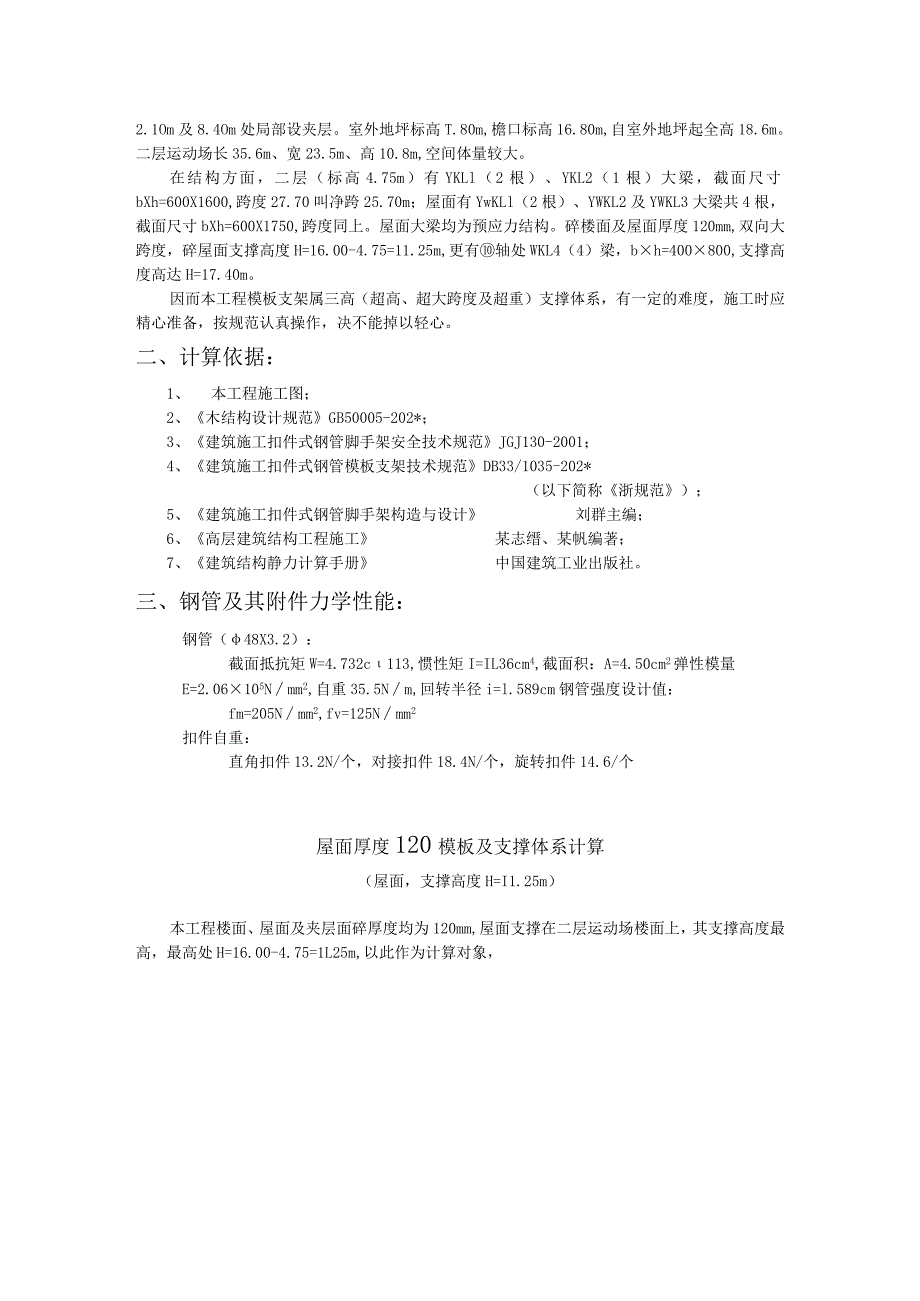

6、施工的重要依据，未经批准不得擅自更改。一、工程概况：本工程为二层框架结构，底层设游泳池，层高4.80m；二层为运动场，层高10.8m,在标高-2.1Om及8.4Om处局部设夹层。室外地坪标高T.80m,檐口标高16.80m,自室外地坪起全高18.6m。二层运动场长35.6m、宽23.5m、高10.8m,空间体量较大。在结构方面，二层（标高4.75m）有YKLl（2根）、YKL2（1根）大梁，截面尺寸bXh=600X1600,跨度27.70叫净跨25.70m；屋面有YwKLl（2根）、YWKL2及YWKL3大梁共4根，截面尺寸bXh=600X1750,跨度同上。屋面大梁均为预应力结构。碎楼面及屋
7、面厚度120mm,双向大跨度，碎屋面支撑高度H=16.00-4.75=11.25m,更有轴处WKL4（4）梁，bh=400800,支撑高度高达H=17.40m。因而本工程模板支架属三高（超高、超大跨度及超重）支撑体系，有一定的难度，施工时应精心准备，按规范认真操作，决不能掉以轻心。二、计算依据：1、 本工程施工图；2、木结构设计规范GB50005-202*；3、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001；4、建筑施工扣件式钢管模板支架技术规范DB33/1035-202*（以下简称浙规范）；5、建筑施工扣件式钢管脚手架构造与设计刘群主编；6、高层建筑结构工程施工某志缙、某帆编著；
8、7、建筑结构静力计算手册中国建筑工业出版社。三、钢管及其附件力学性能：钢管（48X3.2）：截面抵抗矩W=4.732c113,惯性矩I=IL36cm4,截面积：A=4.50cm2弹性模量E=2.06105Nmm2,自重35.5Nm,回转半径i=l.589cm钢管强度设计值：fm=205Nmm2,fv=125Nmm2扣件自重：直角扣件13.2N/个，对接扣件18.4N/个，旋转扣件14.6/个屋面厚度120模板及支撑体系计算（屋面，支撑高度H=I1.25m）本工程楼面、屋面及夹层面碎厚度均为120mm,屋面支撑在二层运动场楼面上，其支撑高度最高，最高处H=16.00-4.75=1L25m,以此作
9、为计算对象，其余楼面支撑高度均小于屋面支撑高度，施工时可参照执行，不再一一计算。参照以往同类工程经验，决定采用：位板底模为18厚胶合板，内楞(方木50X70)300,外楞及支撑体系采用48X3.2钢管，立杆纵距La=825mm(沿YWKLl-3跨度),立杆横距Lb=881mm,步距h=1600mm,以此验算模板及支撑体系的安全性。结构设计简图见图(一)。一、碎板底模(胶合板)计算：按三跨连续梁计算，梁高h=18,梁宽700,跨度300,见图(二)。静均布荷载标准值：q1=(24+l.1)0.120.825+0.300.825=2.732KN/m注：板底模板自重取0.3KN/m2活均布荷载标准值
10、：q2=(l.0+2.0)0.825=2.475KN/mW=bh76=82.51.876=44.55cm3I=bh712=82.51.8712=40.IOcm4(1)抗弯强度计算：=MWfm,fm=15Nmm2不考虑活荷载的最不利分布(跨度小,仅为300),则:M=YgMgk+1.4Mqk=1.35(O.100X2.732O.302)+1.4(O.100X2.4750.302)=O.064KN.mKN.m=0.064X10744.55XlO3=1.44NZmm215Nmm2-fm满足要求。(2)抗剪强度计算：=3Q2bhfv,fv=1.4Nmm2Q=O.6qL=0.6(1.352.732+1.
11、42.475)0.3=1.288KN=31.288107(282518)=0.13Nmm21.4N/mm2=fv满足要求。(3)刚度计算此时荷载仅取静荷载标准值5,最大挠度V为：V=O.677q1LV100EIV,V=L150,E=6000Nmm2V=0.677X2.732X3007(100600040.10IO1)=0.062mm2.0mm=300/150-L/150二、纵向水平杆（模板内楞50X70方木）计算：按三跨连续梁计算,梁宽b=50,梁高h=70,跨度825,见图（三）。q静=Rbi/L=1.12.7320.3/0.825=1.093KN/mq活=Rb2L=1.12.4750.3/
12、0.825=0.990KN/mW=bh26=5726=40.83cm3I=bh312=57212=142.92cm4（1）抗弯强度计算：=M/Wfm,fm=13Nmm2考虑活荷载的最不利分布（跨度较大，为900）,贝J:M=GXMgk+1.4EMQK=1.35（0.1001.093X0.8252）+1.4X（0.117X0.9900.8252）=0.211KN.mO=0.211XlO6/40.83IO3=5.17Nun213Nmm2=fm满足要求。（2）抗剪强度计算：=3Q2bhfv,fv=1.3Nmm2Q=0.600q静L+0.617q活L=0.600l.351.0930.825+0.617
13、1.40.990X0.825=1.436KN=3X1.436X107（25070）=0.62Nmm21.3Nmm2=fv满足要求。刚度计算此时荷载仅取静荷载标准值q,最大挠度V为：V=0.677qfifl7100eiv,v=l150,E=9000n11u112V=0.677X1.093X8257（100X9000X142.92IO1）=0.40mm5.50mm=825/150-L/150满足要求。三、横向水平杆（模板外楞48X3.2横向钢管）计算：按简支梁计算（按简支梁计算依据参见浙规范5.2.5条），跨度881mm,计算简图见图（四），横向水平杆受内楞（方木）传下荷载，理论上应为集中力，但因
14、实际施工时内楞相对于横向水平杆布置的正确定位难以确定，现按均布荷载计算，相应静、活均布荷载标准值为：q*0.30X0.825+4+1.1）X0.12X0.825=2.73KN/mq.=（1.0+2.0）O.825=2.48KN/m（1）抗弯强度计算：O=M/Wfm,fm=205Nmm2M=cMgk+1.4=1.350.125qsfL2+1.40.125qhL2=1.350.1252.730.8812+1.40.1252.480.8812=0.69KN.m=0.691074.732XlO3=146Nmm2205Nmm2=fm,满足要求。（2）抗剪强度计算：=2Qd0tfv,fv=125Nmm2（d。为钢管中径）Q=L35X0.5Xq静XL+L4X0.5Xq活XL=1.350.5X2.73X0.881+1.4X0.5X2.48X0.881=3.15KN=23.15103（48-1.60）3.2=13.5Nmm2125Nmm2=fv满足要求。（3）刚度计算：此时荷载仅为静载标准值：q睁=2.73KN/mV=5qwL7384EI=52.738817（3842.06IO5X11.3610,）=0.92mm5.87mm=881/150=L/150,且小于10mm满足要求。四、扣件抗滑移计算：上述三、(2)条中Q
