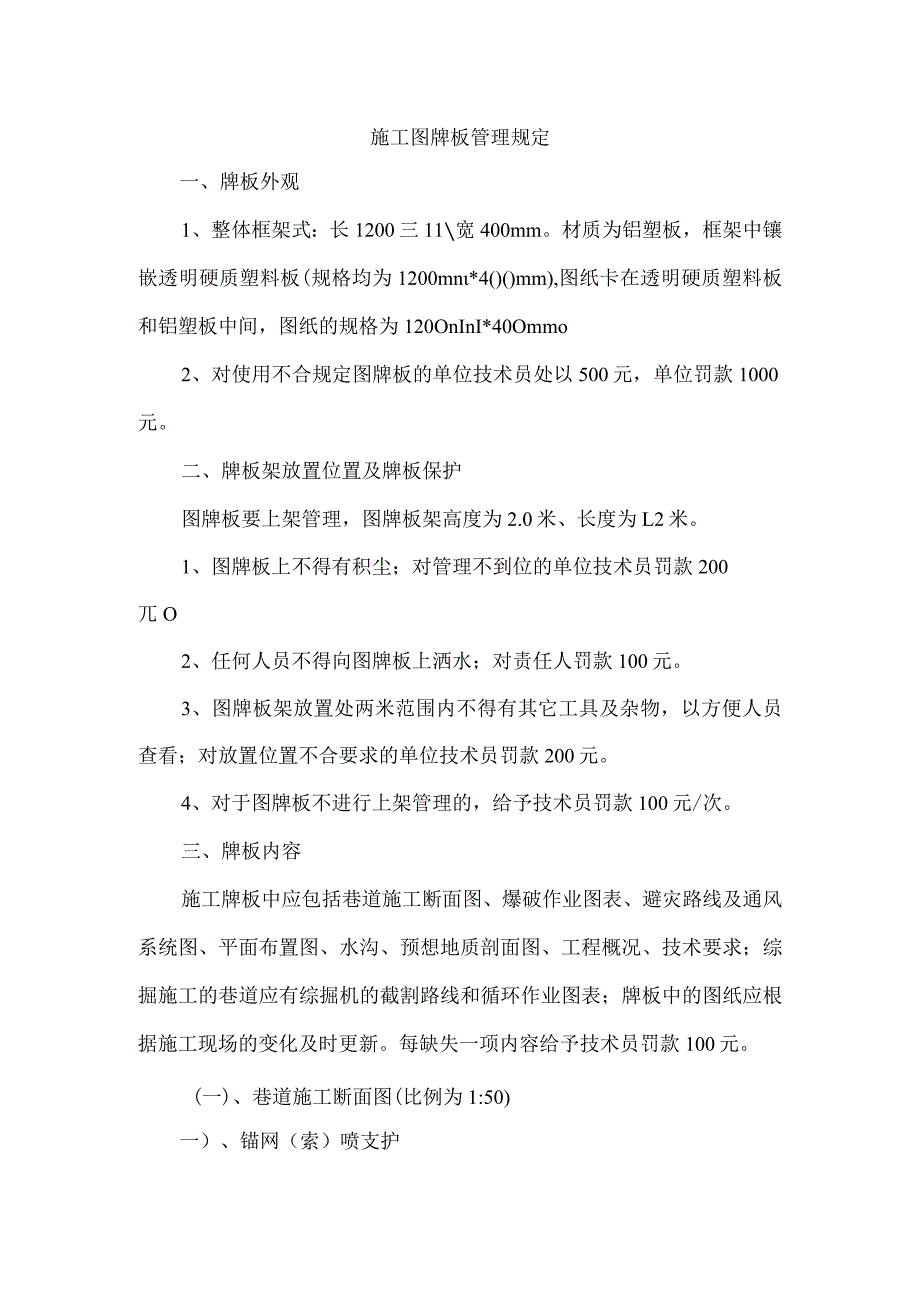

1、施工图牌板管理规定一、牌板外观1、整体框架式：长1200三11宽400mm。材质为铝塑板，框架中镶嵌透明硬质塑料板(规格均为1200mn*4()()mm),图纸卡在透明硬质塑料板和铝塑板中间，图纸的规格为120OnInI*40Ommo2、对使用不合规定图牌板的单位技术员处以500元，单位罚款1000元。二、牌板架放置位置及牌板保护图牌板要上架管理，图牌板架高度为2.0米、长度为L2米。1、图牌板上不得有积尘；对管理不到位的单位技术员罚款200兀O2、任何人员不得向图牌板上洒水；对责任人罚款100元。3、图牌板架放置处两米范围内不得有其它工具及杂物，以方便人员查看；对放置位置不合要求的单位技术员
2、罚款200元。4、对于图牌板不进行上架管理的，给予技术员罚款100元/次。三、牌板内容施工牌板中应包括巷道施工断面图、爆破作业图表、避灾路线及通风系统图、平面布置图、水沟、预想地质剖面图、工程概况、技术要求；综掘施工的巷道应有综掘机的截割路线和循环作业图表；牌板中的图纸应根据施工现场的变化及时更新。每缺失一项内容给予技术员罚款100元。(一)、巷道施工断面图(比例为1:50)一）、锚网（索）喷支护巷道断面图中相关内容必须严格按设计图进行绘制（审批图牌板时必须带齐相关设计图纸）。1.巷道断面尺寸；2 .锚杆及锚索的规格、间排距（必须严格按设计图布置锚杆）；3 .喷层的厚度；4 .施工中、腰线（激

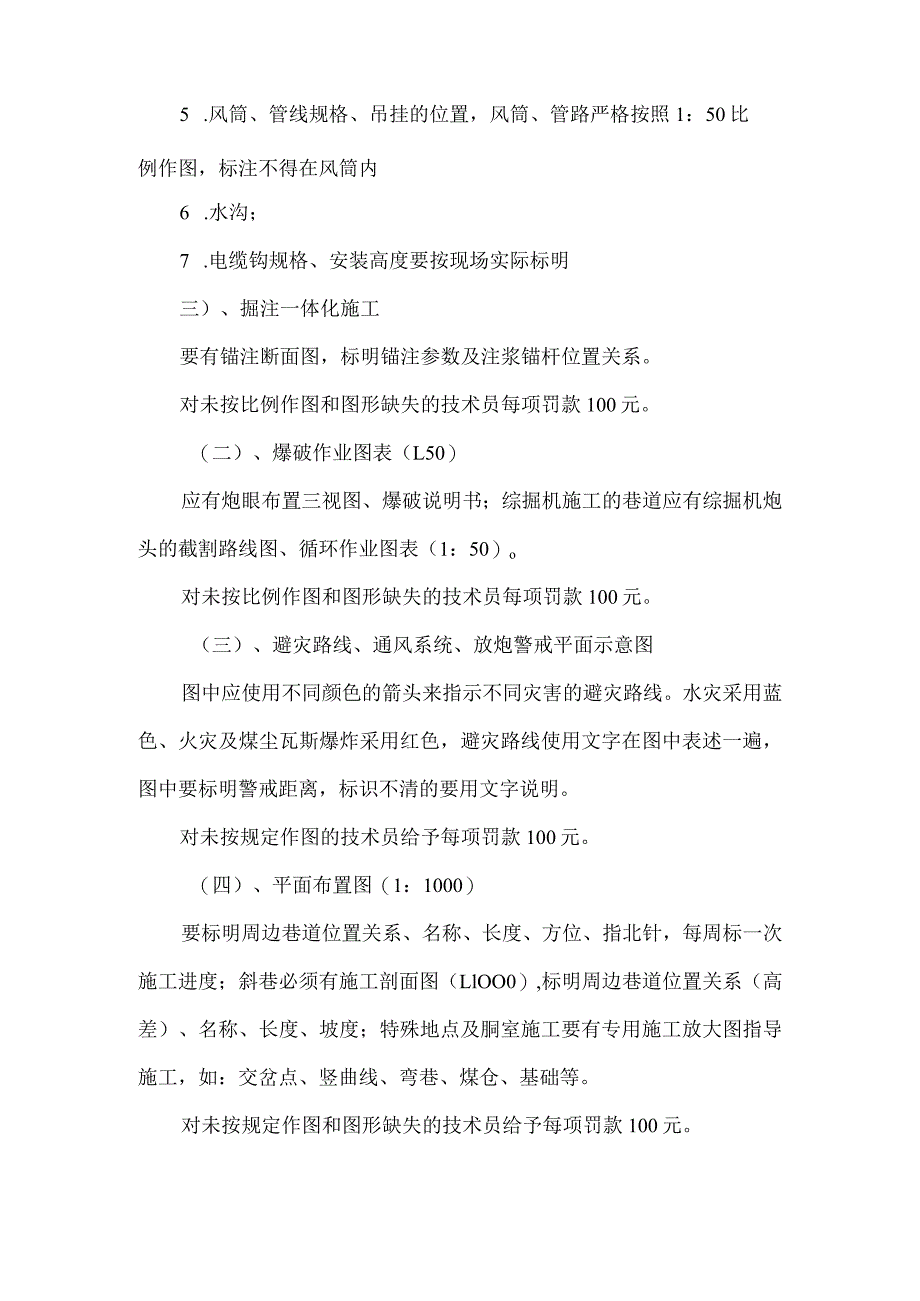

3、光指向的必须将激光点距拱顶数据标明）；5 .轨中、皮带机中与巷中的位置关系，皮带机宽度、链板机宽度；6 .风筒、管线吊挂的位置，风筒、管路严格按照1：50比例作图；7 .水沟；8 .电缆钩；9 .风筒、管线规格、吊挂的位置，风筒、管路严格按照1：50比例作图，标注不得在风筒内。10 .巷道找线图（1:50）二）、架U型棚支护1.腰帮、过顶的材料及规格；2 .卡缆间距、搭接长度；3 .施工中、腰线（激光指向的必须将激光点距拱顶、底板数据标明）；4 .轨中、皮带中与巷中的位置关系，皮带机宽度、链板机宽度;5 .风筒、管线规格、吊挂的位置，风筒、管路严格按照1：50比例作图，标注不得在风筒内6 .水
4、沟；7 .电缆钩规格、安装高度要按现场实际标明三）、掘注一体化施工要有锚注断面图，标明锚注参数及注浆锚杆位置关系。对未按比例作图和图形缺失的技术员每项罚款100元。（二）、爆破作业图表（L50）应有炮眼布置三视图、爆破说明书；综掘机施工的巷道应有综掘机炮头的截割路线图、循环作业图表（1：50）o对未按比例作图和图形缺失的技术员每项罚款100元。（三）、避灾路线、通风系统、放炮警戒平面示意图图中应使用不同颜色的箭头来指示不同灾害的避灾路线。水灾采用蓝色、火灾及煤尘瓦斯爆炸采用红色，避灾路线使用文字在图中表述一遍，图中要标明警戒距离，标识不清的要用文字说明。对未按规定作图的技术员给予每项罚款100
5、元。（四）、平面布置图（1：1000）要标明周边巷道位置关系、名称、长度、方位、指北针，每周标一次施工进度；斜巷必须有施工剖面图（LlOO0）,标明周边巷道位置关系（高差）、名称、长度、坡度；特殊地点及胴室施工要有专用施工放大图指导施工，如：交岔点、竖曲线、弯巷、煤仓、基础等。对未按规定作图和图形缺失的技术员给予每项罚款100元。（五）、水沟放大图（1：20）水沟图中应有水沟与中、腰线的相对位置关系及水沟的参数。对未按规定作图的技术员给予每项罚款100元。（六）、预想地质剖面图（LIooo）预想地质剖面图中应以地测部门提供的资料为准。（七）、对没有技术要求说明的给予罚款200元。施工牌板中必须有专项详细的工程质量的技术要求。（八）、其他规定1、图纸中所有文字均采用仿宋字。2、工程概况、技术要求、避灾路线说明文字、图签采用五号字。3、标注文字及箭头尺寸用三号。4、图名用七号字。5、图纸中各主要巷道必须用文字标明巷道名称。对未按规定作图的技术员给予每项罚款200元。
