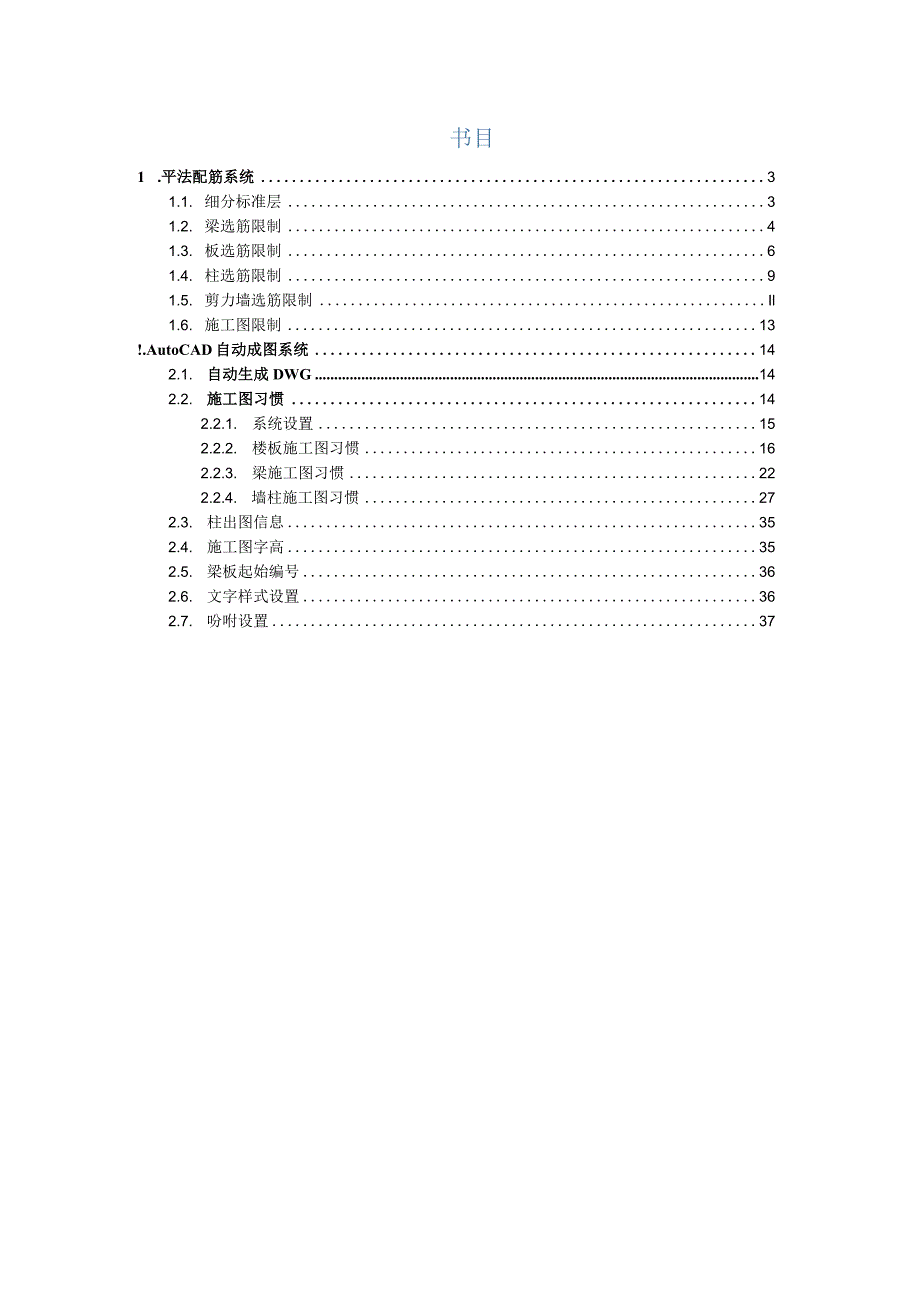

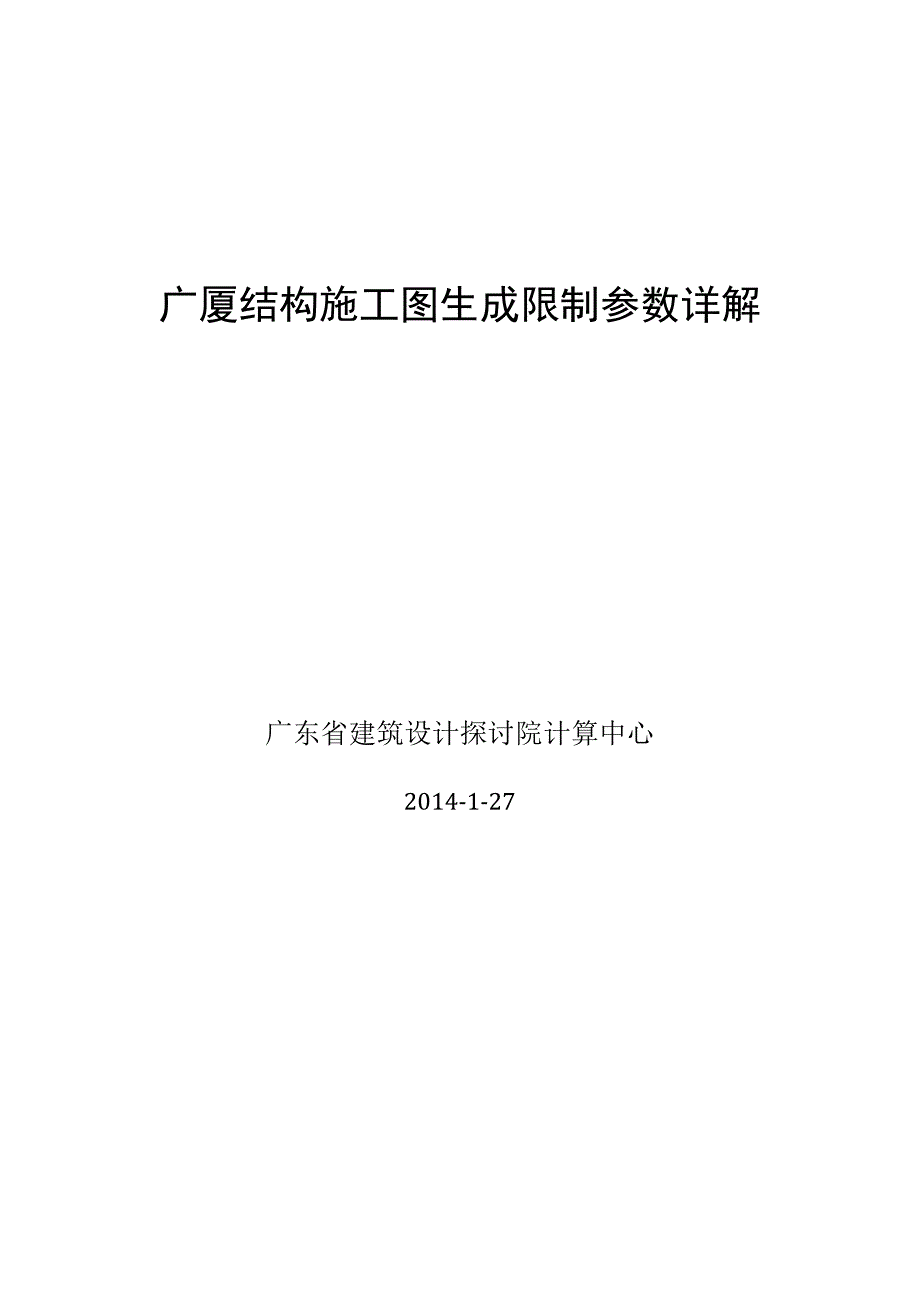

1、广厦结构施工图生成限制参数详解广东省建筑设计探讨院计算中心2014-1-27书目1 .平法配筋系统31.1. 细分标准层31.2. 梁选筋限制41.3. 板选筋限制61.4. 柱选筋限制91.5. 剪力墙选筋限制Il1.6. 施工图限制13!.AutoCAD自动成图系统142.1. 自动生成DWG142.2. 施工图习惯142.2.1. 系统设置152.2.2. 楼板施工图习惯162.2.3. 梁施工图习惯222.2.4. 墙柱施工图习惯272.3. 柱出图信息352.4. 施工图字高352.5. 梁板起始编号362.6. 文字样式设置362.7. 吩咐设置371 .平法配筋系统1.1. 细分

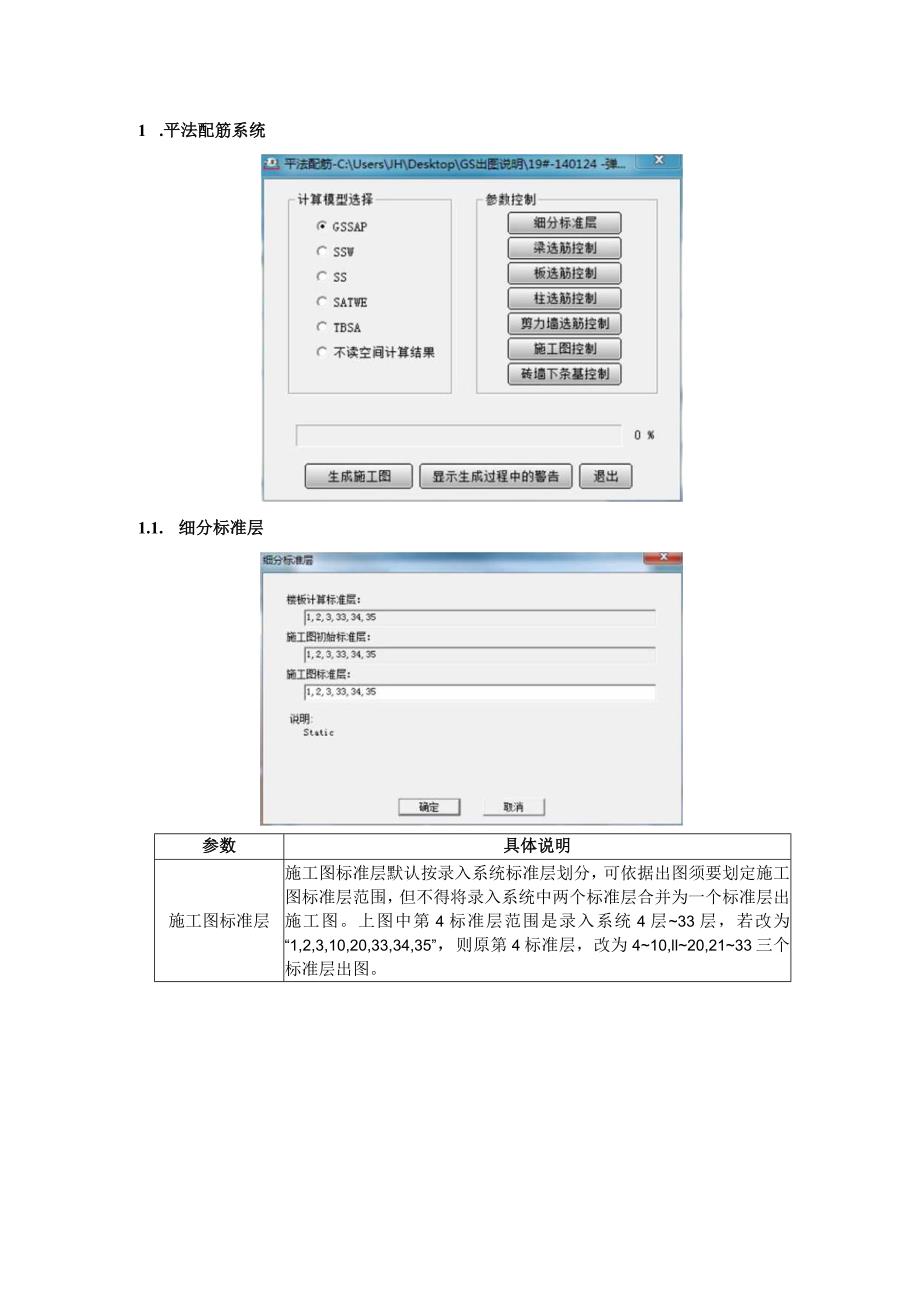

2、标准层参数具体说明施工图标准层施工图标准层默认按录入系统标准层划分,可依据出图须要划定施工图标准层范围,但不得将录入系统中两个标准层合并为一个标准层出施工图。上图中第4标准层范围是录入系统4层33层,若改为“1,2,3,10,20,33,34,35”,则原第4标准层,改为410,ll20,2133三个标准层出图。1.2.梁选筋限制参数纵筋直径具体说明调整系数主筋最小配筋率贯穿筋软件自动选筋时,梁纵向受力筋的钢筋直径范围。是无条件放大或调整系数,分别对结构计算分析输出的梁面筋、梁底筋、悬臂梁面筋、抗扭纵筋的配筋面积进行调整,用调整后的配筋面积进行选筋,同时调整了施工图计算书。限制不同抗震等级下的

3、主梁最小构造配筋率。程序已自动依据规范最小配筋率进行限制,须要提高最小配筋率时,可在这里设置。不勾选“主梁采纳贯穿筋”,主梁负筋不贯穿,跨中采纳架立筋,非抗震区可采纳此选择。2倒82221勾选“主梁采纳贯穿筋”,主梁负筋采纳贯穿形式。4曾1622银88100/200(2)2蛆6G214勾选“贯穿筋采纳省筋方式”,贯穿筋在满意计算和构造要求下尽量取小值,一般按负筋最大面积的1/4限制,有可能比不勾选时的贯穿筋直径要小。S2fl1621611ft122a6+2惘4266I和4G2ftl4tt8100200(2)216G4tt10勾选“贯穿筋与支座角筋可不同”,贯穿筋和支座角筋分别选筋,直径可能不同

4、,此时钢筋按规范贯穿筋的搭接长度搭接。一2鼠6一4ft12_2418+1*144114G2ttl4flft100/200(2)0890/200(2)2tt16G4H0次梁最小配筋率(%)主梁纵筋最小直径(mm)主梁箍筋最小直径次梁箍筋最小直径次梁贯穿筋的最大直径地下天面最大裂缝限制次梁的最小构造配筋率。程序已自动依据规范最小配筋率进行限制,须要提高最小配筋率时可在这里设置。软件选筋时,框架梁纵向受力钢筋的最小直径。选筋时框架梁箍筋的最小直径。选筋时,次梁箍筋的最小直径。用于限制次梁是否采纳贯穿筋,次梁贯穿钢筋大于最大直径时,程序自动还是采纳架立筋,当输入O时,全部次梁采纳架立筋。其它部分最大裂

5、缝地下室底板层、建筑天面层的梁最大裂缝宽度限值,当裂缝宽度验算超出该限值时则提示警告,自动增加钢筋时也采纳此设置。除地下室底板层、建筑天面层以外的梁的最大裂缝宽度限值,当裂缝宽度验算超出该限值时则提示警告,自动增加钢筋时也采纳此设置。集中重处附加筋优先选吊筋勾选该选项,集中重处附加筋优先选用吊筋。2啦0刮I7J3202142918W_2ttl8L2ft14不勾选该选项,在集中重处附加筋优先选用加密箍筋。2OI8B勾选该选项,主梁端部箍筋自动全部加密。主梁端部箍筋加密不勾选该选项,主梁端部箍筋是否加密依据计算和构造要求推断,用于非抗震区。8100/200(2)2蛆8G2惘48200(2)2例82

6、加4腰筋最大间距限制腰筋与负筋、底筋的最大间距,超出该间距,程序自动增加腰筋根数。程序默认为250mm。梁配筋率大于()警告超筋超过该配筋率的梁,程序将在输出的超限超筋警告文件中提示该梁超筋。该选项用于查找配筋率较大的梁,不代表该梁配筋面积肯定超过规范配筋限值。挠度裂缝超限增加钢筋勾选该选项,若梁的挠度、裂缝超过上述限值或规范要求,则程序自动增加该梁的钢筋量(不超过2%),增加钢筋后仍不满意限值要求,输出警告提示信息,自动影响梁的计算书。主次梁节点处主梁线不断开该选项用于满意部分地区设计单位的绘图要求,主梁不截断表示主梁是其它梁的支座。对井字梁自动相互截断。勾选位置.该i.主3先项芯线、,模板

7、图主次梁I,不断开。皎不勾i置主9先该选项,模板图主次梁用衣线断开。佼位梁中I级钢6按6.5计算面积勾选该选项,梁中I级钢直径为6mm的钢筋按6.5mm计算钢筋截面积,GSPLoT计算钢筋面筋时自动按此设置考虑。梁配筋面积按SATEW图形显示取值在SATWE图形显示中,梁配筋面积大于等于0.1cm2自动进位,如SATWE计算结果是7.1,图形显示是8。如按SATWE计算结果中的配筋面积选钢筋,会出现不满意SATWE图形显示的计算书状况。勾选梁配筋面积按SATWE图形显示取值,则配筋面积自动进位后选择梁钢筋,保证选择的梁钢筋比SATWE图形显示的值大。1.3,板选筋限制蛤入才瞄板板面高差大于P

8、02m不拉通钢筋直径:板负筋最小直径moI6F-板腐筋最小直径G-)F-钢筋间距:板负筋长度熔幅金Ooo|200醺d筋率大于I 2.00微告超筋面积板嗣筋直径大于等于I12m洲寸使用二三级悯1141要指定板最小配筋率的结构层号I默认值I统一说明贯通面筋的结构层号医一对应的贯通面筋lF8e200板负筋长度取大值,沧算挠度裂缩P屋面板面筋按构造贯通 厂简支边面筋配筋率取0.15%板边有多条面筋时尽里显示一条板中I级我跟6. 5计算面积添加I对应的板最小留筋率00冷轧钢直径常规钢磁酸表税17819536445 面1415182527333943526578RESooooooooooo 间201815

9、2018152018151210012345678 Cw o Qw 1厂厂厂l厂I厂lL.lL-l厂I确定I取消参数具体说明冷轧钢直径当录入系统板钢筋强度指定为冷轧钢时,板自动选筋的冷轧钢直径范围。常规钢筋级配表常规运用的板筋直径、间距、计算面积级配表,程序优先依据该表选择板钢筋,可依据工程特点及画图习惯添加、删除常用板钢筋。相邻板板面高差大于()m不拉通限制相邻板的支座钢筋不拉通的最大板面标高差。三20011M4O1。8200l600I11001板面钢筋不拉通板面钢筋拉通板负筋最小直径限制板负筋的最小直径。板底筋最小直径限制板底筋的最小直径。板负筋长度增幅(mm)板负筋长度在满意板短跨1/4

10、长(活/1.2恒23,取1/3)的构造伸出长度要求下,板筋长度按该模数取整。板配筋率大于O%警告超筋超过该配筋率的板,程序将在输出的超限超筋警告文件中提示该板超筋。该选项用于查找配筋率较大的板,不代表该板配筋面积肯定超过规范配筋限值。板钢筋直径大于等于()mm时运用二二:级钢若录入系统中指定板钢筋采纳一级钢,该参数限制一级钢的最大直径,当所选板筋直径大于该参数时,程序自动将一级钢按强度等代采纳二、三级钢,此二三级钢为梁的纵筋级别。要指定板最小配筋率的结构层号、对应的板最小配筋率对板最小配筋率有特殊要求的楼层可通过该选项输入相应的结构层号来限制最小配筋率,输入时多个结构层号和配筋率请用空格或逗号

11、分开,最多10个。一个标准层包含多个结构层时,指定其中一个结构层即可。地下室顶板请在此输入0.25%,程序按该值限制板最小配筋率。统一说明贯穿面筋的结构层号、对应的贯穿面筋输入须要贯穿板面筋的结构层号及对应的贯穿而筋,平面图上只绘制支座短筋以满意计算结果。输入时多个结构层号和贯穿面筋请用空格或逗号分开,最多10个。一个标准层包含多个结构层时,指定其中一个结构层即可。天面层和地下室顶层请在此输入,如2,25和dl0200,dl0150,广厦自动概预算软件会自动按设定的钢筋来计算钢筋用量。板负筋长度取大值勾选该选项,板负筋按相邻两块板的负筋长度取大值对称配筋。屋面板面筋按构造贯穿勾选该选项,屋面板

12、面筋按构造要求自动贯穿,不足时增加支座面筋,此功能可用“统一说明贯穿面筋的结构层号和对应的贯穿面筋”取代。勾g该选项,对于同一板边有多条面筋且配筋一样时,可只 显示i条面筋。没勾选勾选板边有多条四筋时尽量显示一条板中I级钢6按6.5计算面积勾选该选项,板中I级钢直径为6mm的钢筋按6.5mm计算钢筋截面积,GSPLoT计算钢筋面积时自动按此设置考虑。验算挠度裂缝勾选该选项,程序自动验算板的挠度、裂缝,不满意时自动增加钢筋,裂缝增加钢筋也采纳此参数限制。简支边面筋配筋率取0.15%勾选该选项,板简支边的面筋按0.15%配筋率计算和选筋。参数具体说明调整系数无条件对钢筋面积进行调整,在计算结果的基

13、础上,分别对柱的纵筋面积和箍筋最小体积配筋率进行调整,依据调整后的配筋面积选筋,同时影响计算书。中边柱最小配筋率限制不同抗震等级下中柱、边柱最小构造配筋率。程序已依据规范要求限制最小配筋,该参数用于提中学柱、边柱的配筋率。角柱和框支柱最小配筋率限制不同抗震等级下角柱和框支柱最小构造配筋率。程序已依据规范要求限制最小配筋,该参数用于提高角柱、框支柱的配筋率。录入系统中第一层柱加长了Om由于计算须要考虑不利状况,比如基础埋深改变等,在录入系统增加了首层柱的计算高度,出施工图须要减去这部分高度,该值在此指定。柱纵筋最小直径限制柱纵筋的最小直径,柱纵筋的最小直径可参考混凝土规范条要求。柱箍筋直径大于等于()mm时运用二三级钢若录入系统中柱箍筋采纳一级钢,该参数限制一级钢的最大直径,当选取的箍筋直径大于等于该参数,则程序自动按强度等代采纳二三级钢,此二三级为柱的纵筋级别。柱箍筋最小直径限制柱箍筋的最小直径。柱配筋率大于O%警告超筋超过该配筋率的柱,程序将在输出的超限超筋警告文件中提示该柱超筋。该选项用于查找配筋率较大的柱,不代表该柱配筋面积肯定超过规范配筋限值。矩圆柱轴压比限值轴压比超过该值的矩形柱、圆形柱,程序将在输出的超限超筋警告文件中提示该柱超限。该选项用于查找轴压比较大的柱,不代表该柱超过规范限值。异形柱轴压比限值轴压比超过该值的异形柱,程序将在输出的超限超筋警告文件中提示该柱超限
