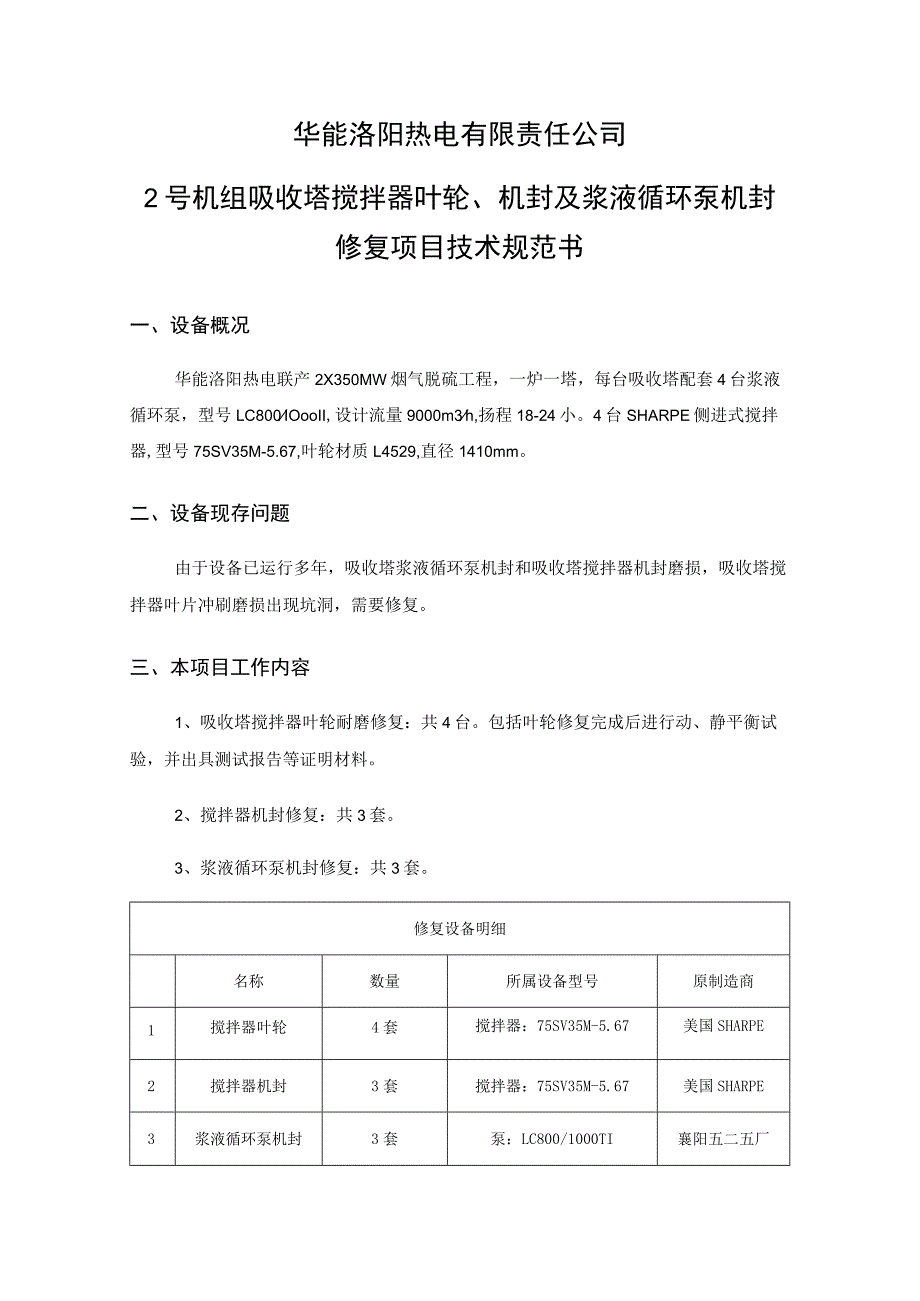

1、华能洛阳热电有限责任公司2号机组吸收塔搅拌器叶轮、机封及浆液循环泵机封修复项目技术规范书一、设备概况华能洛阳热电联产2X350MW烟气脱硫工程，一炉一塔，每台吸收塔配套4台浆液循环泵，型号LC800IOooII,设计流量9000m3h,扬程18-24小。4台SHARPE侧进式搅拌器,型号75SV35M-5.67,叶轮材质L4529,直径1410mm。二、设备现存问题由于设备已运行多年，吸收塔浆液循环泵机封和吸收塔搅拌器机封磨损，吸收塔搅拌器叶片冲刷磨损出现坑洞，需要修复。三、本项目工作内容1、吸收塔搅拌器叶轮耐磨修复：共4台。包括叶轮修复完成后进行动、静平衡试验，并出具测试报告等证明材料。2、

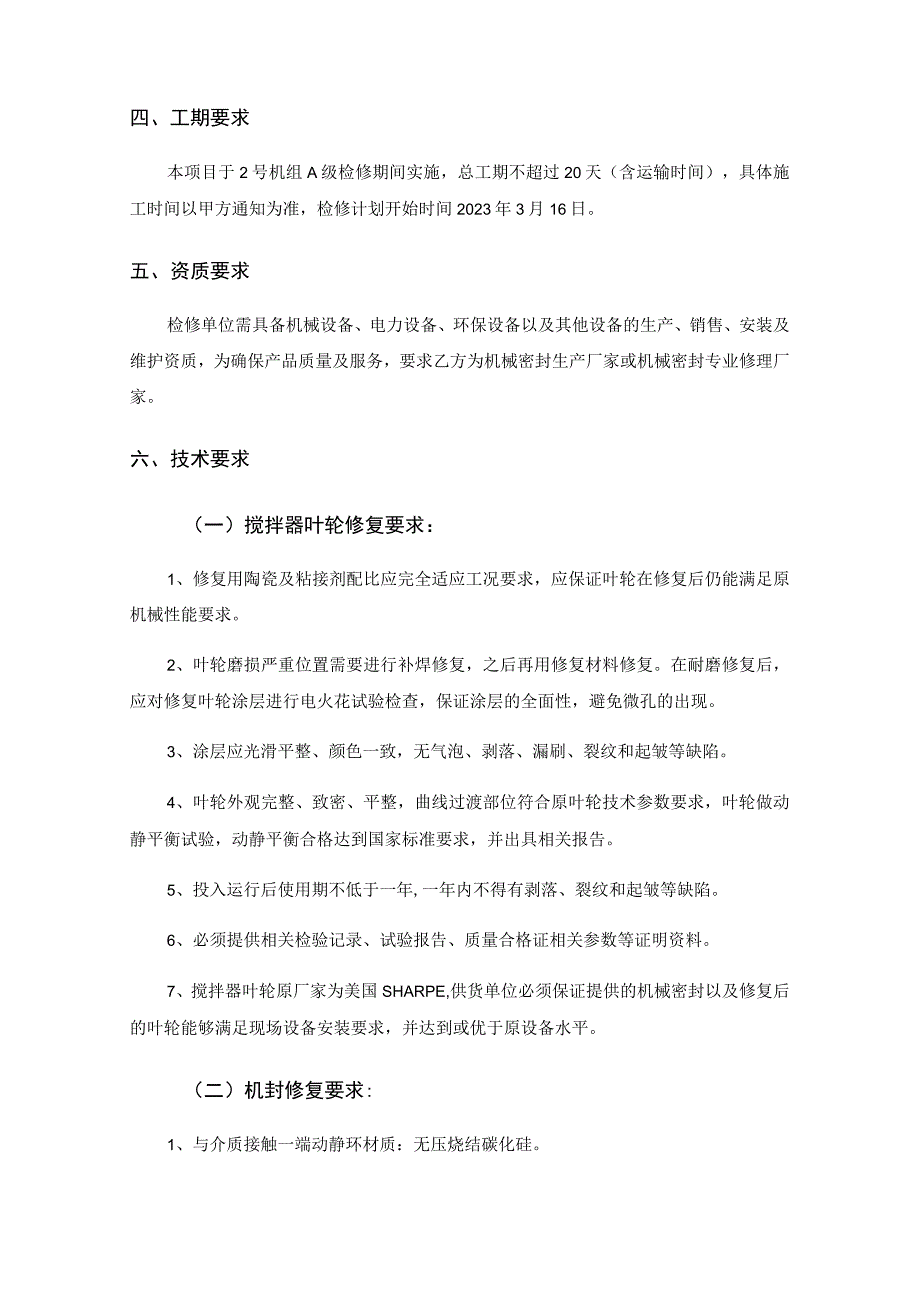

2、搅拌器机封修复：共3套。3、浆液循环泵机封修复：共3套。修复设备明细名称数量所属设备型号原制造商1搅拌器叶轮4套搅拌器：75SV35M-5.67美国SHARPE2搅拌器机封3套搅拌器：75SV35M-5.67美国SHARPE3浆液循环泵机封3套泵：LC800/1000TI襄阳五二五厂四、工期要求本项目于2号机组A级检修期间实施，总工期不超过20天（含运输时间），具体施工时间以甲方通知为准，检修计划开始时间2023年3月16日。五、资质要求检修单位需具备机械设备、电力设备、环保设备以及其他设备的生产、销售、安装及维护资质，为确保产品质量及服务，要求乙方为机械密封生产厂家或机械密封专业修理厂家。六
3、、技术要求（一）搅拌器叶轮修复要求：1、修复用陶瓷及粘接剂配比应完全适应工况要求，应保证叶轮在修复后仍能满足原机械性能要求。2、叶轮磨损严重位置需要进行补焊修复，之后再用修复材料修复。在耐磨修复后，应对修复叶轮涂层进行电火花试验检查，保证涂层的全面性，避免微孔的出现。3、涂层应光滑平整、颜色一致，无气泡、剥落、漏刷、裂纹和起皱等缺陷。4、叶轮外观完整、致密、平整，曲线过渡部位符合原叶轮技术参数要求，叶轮做动静平衡试验，动静平衡合格达到国家标准要求，并出具相关报告。5、投入运行后使用期不低于一年,一年内不得有剥落、裂纹和起皱等缺陷。6、必须提供相关检验记录、试验报告、质量合格证相关参数等证明资料

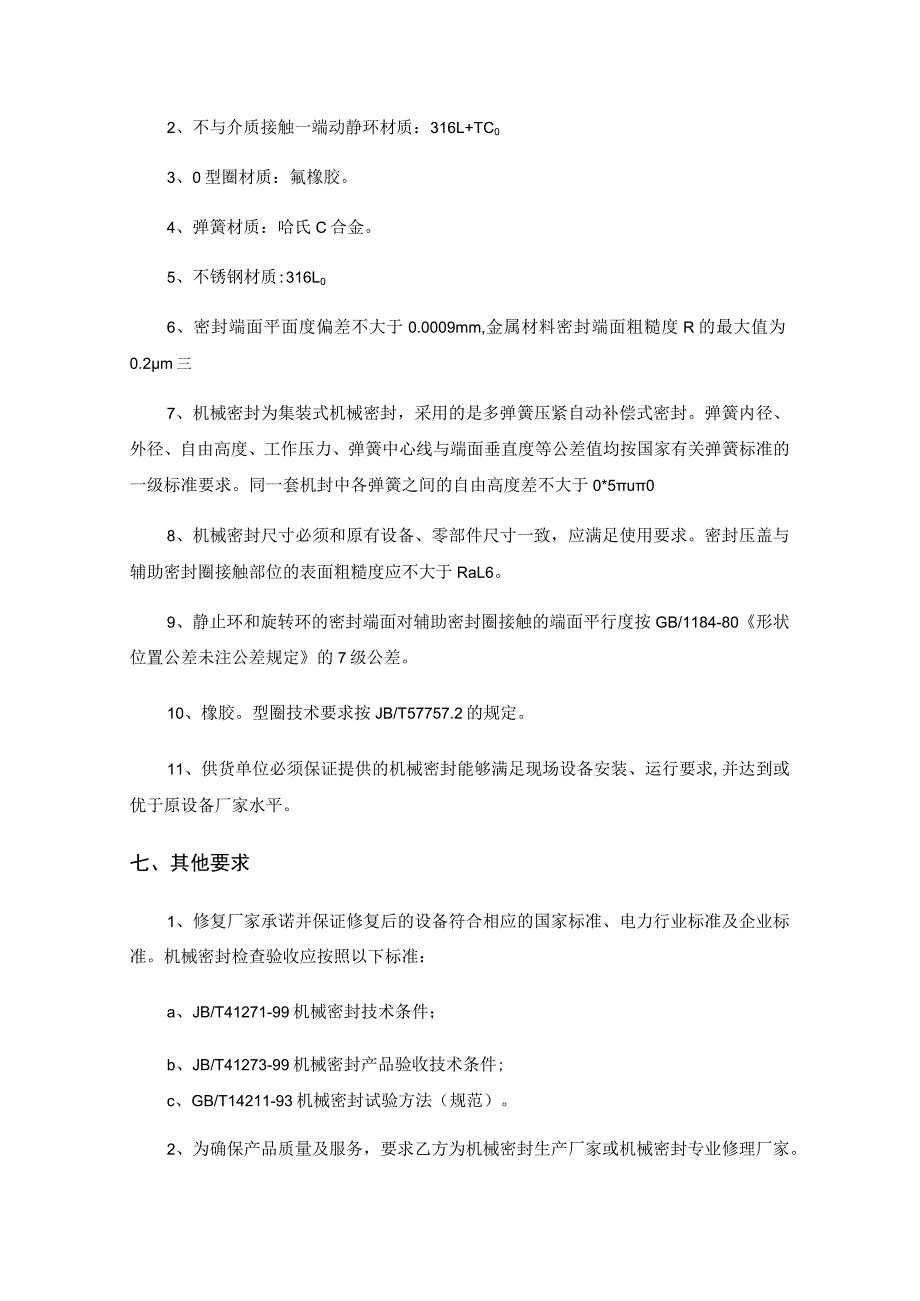

4、。7、搅拌器叶轮原厂家为美国SHARPE,供货单位必须保证提供的机械密封以及修复后的叶轮能够满足现场设备安装要求，并达到或优于原设备水平。（二）机封修复要求:1、与介质接触一端动静环材质：无压烧结碳化硅。2、不与介质接触一端动静环材质：316L+TC03、0型圈材质：氟橡胶。4、弹簧材质：哈氏C合金。5、不锈钢材质:316L06、密封端面平面度偏差不大于0.0009mm,金属材料密封端面粗糙度R的最大值为0.2m三7、机械密封为集装式机械密封，采用的是多弹簧压紧自动补偿式密封。弹簧内径、外径、自由高度、工作压力、弹簧中心线与端面垂直度等公差值均按国家有关弹簧标准的一级标准要求。同一套机封中各弹
5、簧之间的自由高度差不大于0*5u08、机械密封尺寸必须和原有设备、零部件尺寸一致，应满足使用要求。密封压盖与辅助密封圈接触部位的表面粗糙度应不大于RaL6。9、静止环和旋转环的密封端面对辅助密封圈接触的端面平行度按GB/1184-80形状位置公差未注公差规定的7级公差。10、橡胶。型圈技术要求按JB/T57757.2的规定。11、供货单位必须保证提供的机械密封能够满足现场设备安装、运行要求,并达到或优于原设备厂家水平。七、其他要求1、修复厂家承诺并保证修复后的设备符合相应的国家标准、电力行业标准及企业标准。机械密封检查验收应按照以下标准：a、JB/T41271-99机械密封技术条件；b、JB/T41273-99机械密封产品验收技术条件;c、GB/T14211-93机械密封试验方法（规范）。2、为确保产品质量及服务，要求乙方为机械密封生产厂家或机械密封专业修理厂家。3、机械密封产品出厂前，必须按GB/T14211进行静压试验或运转试验。4、机械密封自安装之日起8000小时内发生漏泄等故障，厂家应免费进行更换，在此期间机械密封备件由修理厂家提供。5、厂家应承诺并保证机械密封及叶轮使用寿命在质保期内如发生质量问题,机械密封厂家在得到业主通知的情况下必须保证12小时内到场,免费处理解决。6、必须提供相关检验记录、试验报告、相关参数等证明资料。
