1、污水处理各类鼓风机选型要点全总1、曝气用鼓风机分类好氧池曝气常用的风机有四类：罗茨鼓风机、多级离心风机、单级高速离心风机磁（空气）悬浮风机。2、鼓风机介绍罗茨鼓风机罗茨鼓风机目前多为三叶型，每转动一圈由两组三叶型叶轮完成3次吸、排气。结构简单，性能稳定。罗茨鼓风机属于容积式风机，其特点是在最高设计压力范围内，管网阻力变化时，流量变化很小。罗茨风机的性能曲线如下：从性能曲线可知，罗茨风机风量受压力变化影响小。当曝气池液位变化时，鼓风量基本不变。风量调节：罗茨风机风量受转速控制，风量调整可通过变频调速进行，变频后风压可以维持。多级离心风机离心鼓风机是电机带动风机叶轮旋转，使叶片之间的气体在离心力的

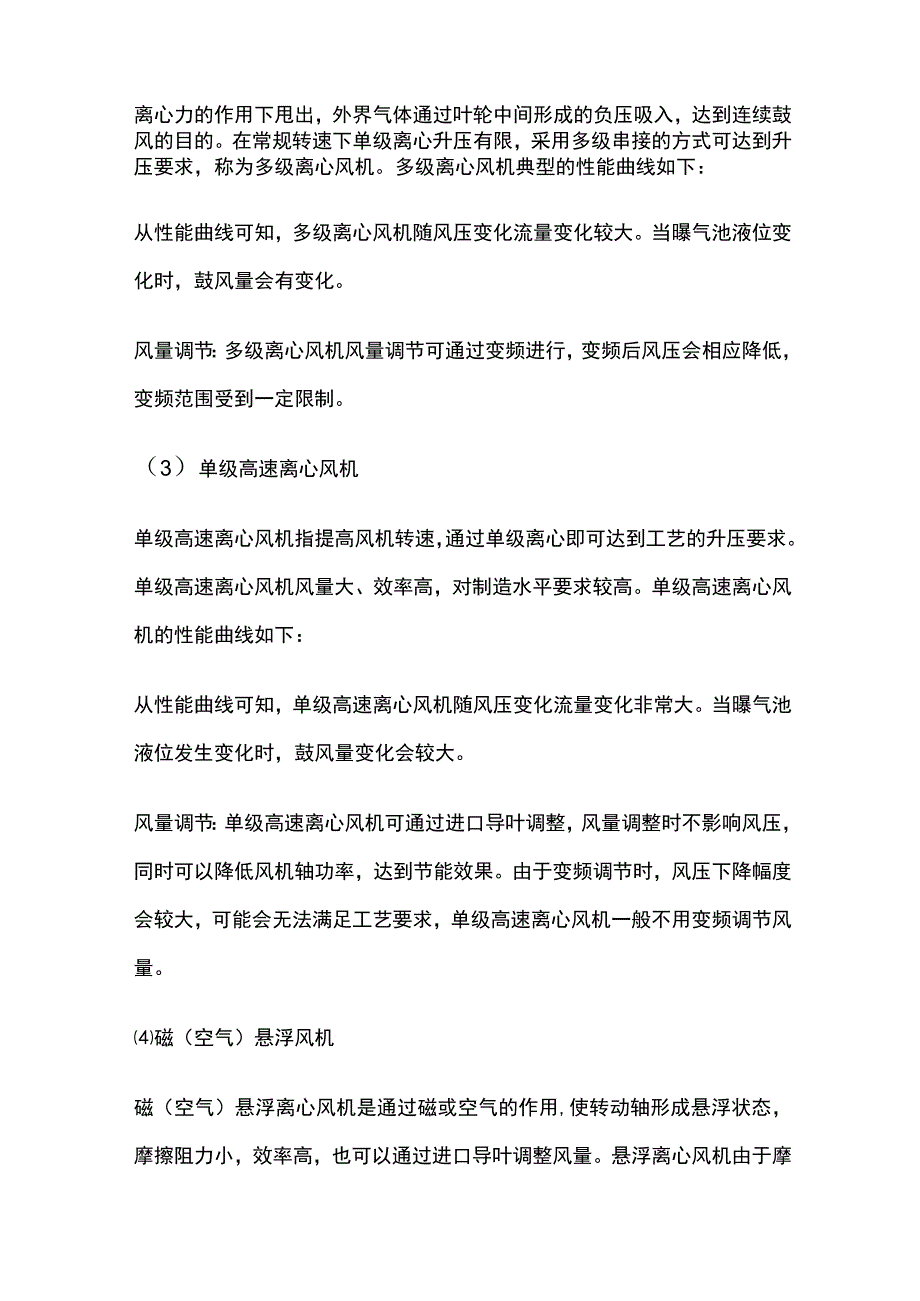

2、作用下甩出，外界气体通过叶轮中间形成的负压吸入，达到连续鼓风的目的。在常规转速下单级离心升压有限，采用多级串接的方式可达到升压要求，称为多级离心风机。多级离心风机典型的性能曲线如下：从性能曲线可知，多级离心风机随风压变化流量变化较大。当曝气池液位变化时，鼓风量会有变化。风量调节：多级离心风机风量调节可通过变频进行，变频后风压会相应降低，变频范围受到一定限制。（3）单级高速离心风机单级高速离心风机指提高风机转速，通过单级离心即可达到工艺的升压要求。单级高速离心风机风量大、效率高，对制造水平要求较高。单级高速离心风机的性能曲线如下：从性能曲线可知，单级高速离心风机随风压变化流量变化非常大。当曝气池

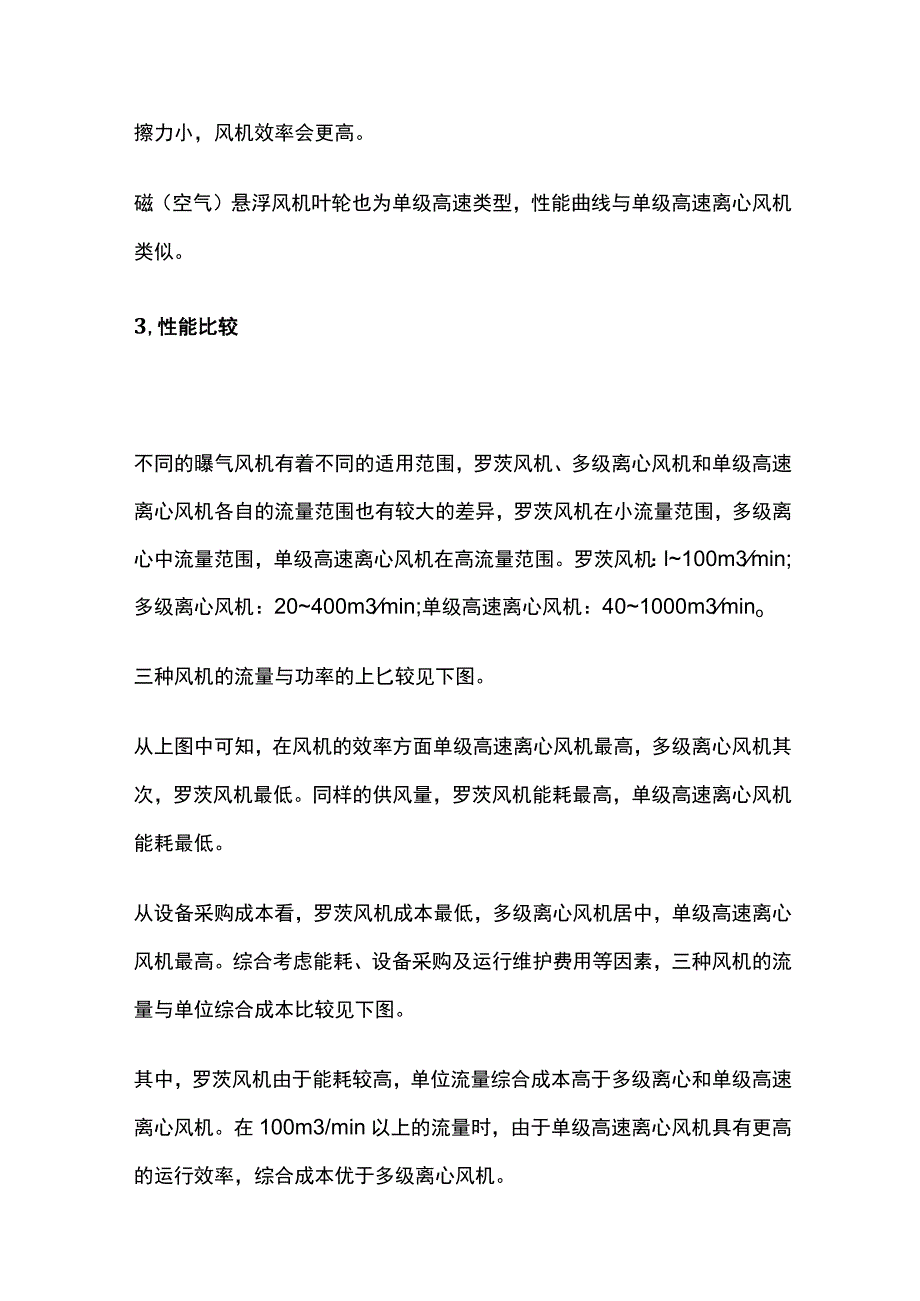

3、液位发生变化时，鼓风量变化会较大。风量调节：单级高速离心风机可通过进口导叶调整，风量调整时不影响风压，同时可以降低风机轴功率，达到节能效果。由于变频调节时，风压下降幅度会较大，可能会无法满足工艺要求，单级高速离心风机一般不用变频调节风量。磁（空气）悬浮风机磁（空气）悬浮离心风机是通过磁或空气的作用,使转动轴形成悬浮状态，摩擦阻力小，效率高，也可以通过进口导叶调整风量。悬浮离心风机由于摩擦力小，风机效率会更高。磁（空气）悬浮风机叶轮也为单级高速类型，性能曲线与单级高速离心风机类似。3,性能比较不同的曝气风机有着不同的适用范围，罗茨风机、多级离心风机和单级高速离心风机各自的流量范围也有较大的差异，
4、罗茨风机在小流量范围，多级离心中流量范围，单级高速离心风机在高流量范围。罗茨风机：l100m3min;多级离心风机：20400m3min;单级高速离心风机：401000m3mino三种风机的流量与功率的上匕较见下图。从上图中可知，在风机的效率方面单级高速离心风机最高，多级离心风机其次，罗茨风机最低。同样的供风量，罗茨风机能耗最高，单级高速离心风机能耗最低。从设备采购成本看，罗茨风机成本最低，多级离心风机居中，单级高速离心风机最高。综合考虑能耗、设备采购及运行维护费用等因素，三种风机的流量与单位综合成本比较见下图。其中，罗茨风机由于能耗较高，单位流量综合成本高于多级离心和单级高速离心风机。在10
5、0m3/min以上的流量时，由于单级高速离心风机具有更高的运行效率，综合成本优于多级离心风机。在小流量范围内罗茨鼓风机具有价格优势，在中流量范围内，多级离心风机性价比较好，高流量时，单级高速离心风机综合成本最低。在实际选型中还要考虑流量调节的需求、安装条件以及运行维护方便性等因素。磁（空气）悬浮风机相对于其他三种鼓风机，效率更高，更节能，而且噪音很低，但是成本最高，维护复杂，目前应用于现场环境标准要求高，舍得花成本的企业。一般的污水处理厂承担不起，随着磁（空气）悬浮风机的国产化，以后成本会越来越亲和！4.曝气鼓风机选型中需要注意的几个问题按实际情况计算参数在污水厂鼓风机选型时，风机厂家产品样本
6、上给出的均是标准进气状态下的性能参数，然而风机在实际使用中并非标准状态，当鼓风机的环境工况如温度、大气压力以及海拔高度等不同时，风机的性能也将发生变化，设计选型时就不能直接使用产品样本上的性能参数，而需要根据实际使用状态将风机的性能要求，换算成标准进气状态下的风机参数来选型。出口压力影响因素的分析容积式鼓风机排气压力的高低并不取决于风机本身，而是气体由鼓风机排出后装置的情况，即所谓背压决定的，曝气鼓风机具有强制输气的特点。鼓风机铭牌上标出的排气压力是风机的额定排气压力。实际上，鼓风机可以在低于额定排气压力的任意压力下工作，而且只要强度和排气温度允许，也可以超过额定排气压力工作。对于污水处理厂而
7、言，排气系统所产生的绝对压力（背压）为管路系统的压力损失值、曝气池水深和环境大气压力之和。若由于某种原因，如曝气头或管路堵塞，使管路系统的压力损失增加，背压也会升高，于是鼓风机的压力也就相应升高;又若曝气头破裂或管路泄漏等原因,管路系统的压力损失则会减少，背压便不断降低，鼓风机的压力也随之降低。综上所述，确定曝气鼓风机压力时，只需要鼓风机在标准状态下所能达到的绝对压力等于使用状态下的大气压力、曝气池水深和管路损失之和。鼓风机空气流量因素在计算污水处理的需氧量时，其结果为标准状态下所需氧的质量流量qm(kgmin),再将其换算成标准状态下所需空气的容积流量qvl(m3min)z如果鼓风机的使用状
8、态不是标准状态，例如在高原地区使用，则空气密度、含湿量会发生变化，鼓风机所供应的空气容积流量与标准状态是相同的，而所供空气的质量流量将减少，有可能导致供氧量不足。因此，必须计算出能供应相同质量流量的容积流量，即换算流量qv2o在高原地区使用时，环境大气压力也会发生变化，压力比相应升高，那么，罗茨鼓风机的泄漏流量qvb则会增大，这将导致鼓风机所供应的空气容积流量减少，也可能造成供氧量不足。因此，设计时必须考虑使用条件发生变化时各种因素的影响，以保证风机所供应的实际空气流量能够满足使用要求，并需计算出换算流量qv2和泄漏流量qvb2o注意冬季和夏季的区别鼓风机选型应关注鼓风机供气流量的变化规律对于
9、同一台鼓风机，在冬季和夏季，其容积流量是不会发生变化的，但因空气密度的不同质量流量会发生变化，也就是说供氧量会有所不同。鼓风机在标准状态与使用状态下的容积流量是不变的，但因为空气密度(P).含湿量(ds)等发生了变化，导致鼓风机输送至曝气池的供氧量(FOR)在冬季温度降低时增加、夏季温度升高时降低。例如，某一污水处理厂，选用上述计算例题中的罗茨鼓风机，根据环境温度变化，计算出鼓风机的实际供氧量(FoR),其一年的变化规律在实际运行过程中，由于进水量、水质、水温等参数的变化，系统需氧量(SOR)也会发生变化在夏季,水温较高,曝气池需氧量(SOR)增大,但鼓风机的供氧量(FoR)在减少，这是设计时
10、考虑需氧量的最不利工况点，此时，供氧量、需氧量基本相当;在冬季，水温降低，曝气池需氧量(SoR)减少，但鼓风机的供氧量(FOR)增大，此时，供氧量较需氧量大出许多。这是由于冬季气温降低，空气密度增加，那么风机所供给的干空气的质量流量较标准状态大幅度增加，从而引起供氧量增加，从运行的实际测量情况来看，每年冬季曝气池的溶解氧较夏季会高出13mgLo因此，在生产运行过程中，需要针对这种变化对设备进行及时的调整，使鼓风机的充氧能力与实际运行中的需氧量相适应。对于罗茨鼓风机来说，使用变频器，通过改变风机转速来调整供风量是很经济实用的。结论同一台鼓风机在不同的使用条件下，其性能的变化非常大，所以必须通过严谨的计算进行选型，否则有可能导致生化系统的供氧不足;另外，在冬季和夏季由于空气密度发生了变化，鼓风机所供应氧气的质量流量变化很大，冬季供氧量大大超过了需氧量，所以，应采取变频调速等措施使生化系统的溶解氧浓度保持稳定。
