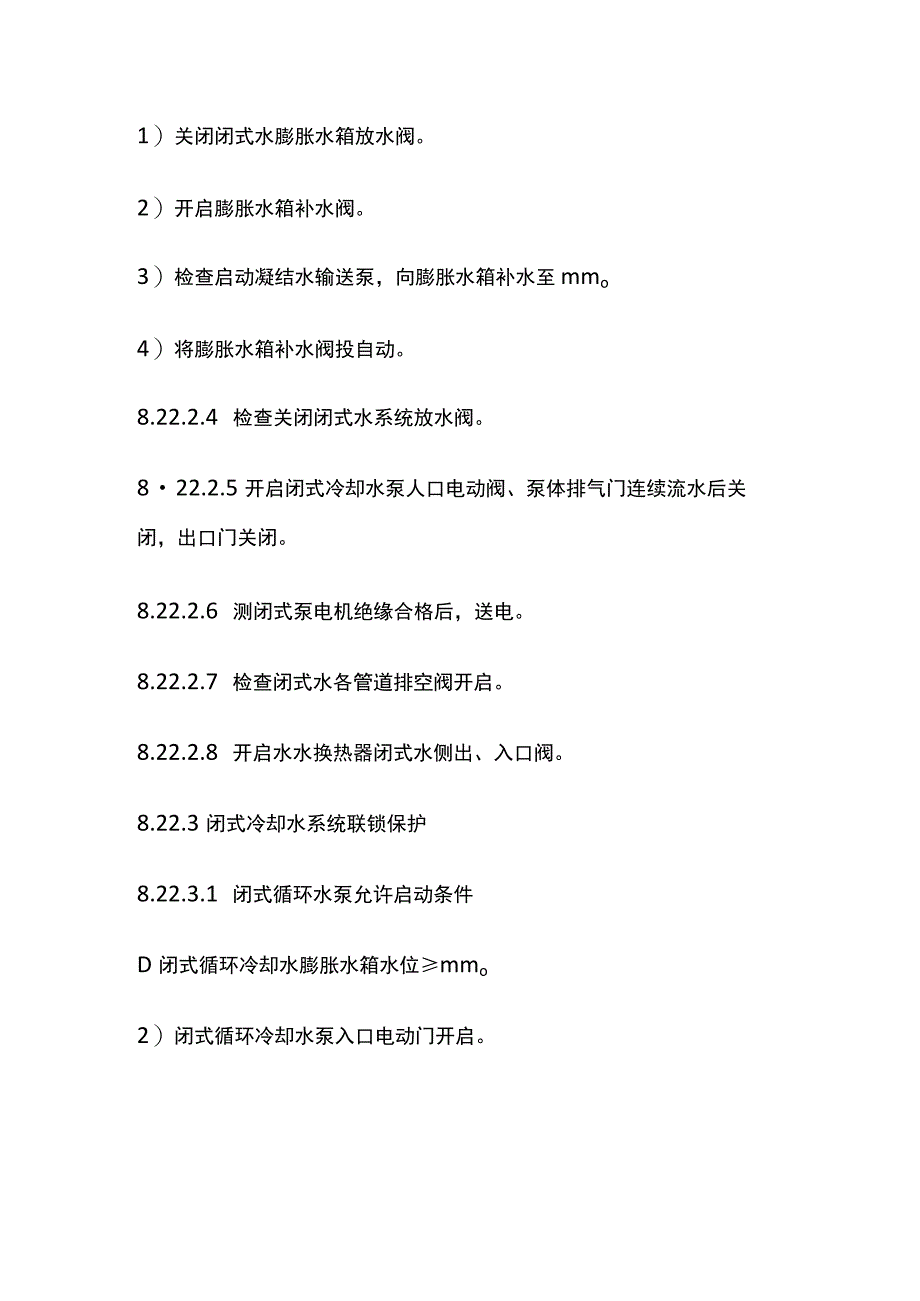

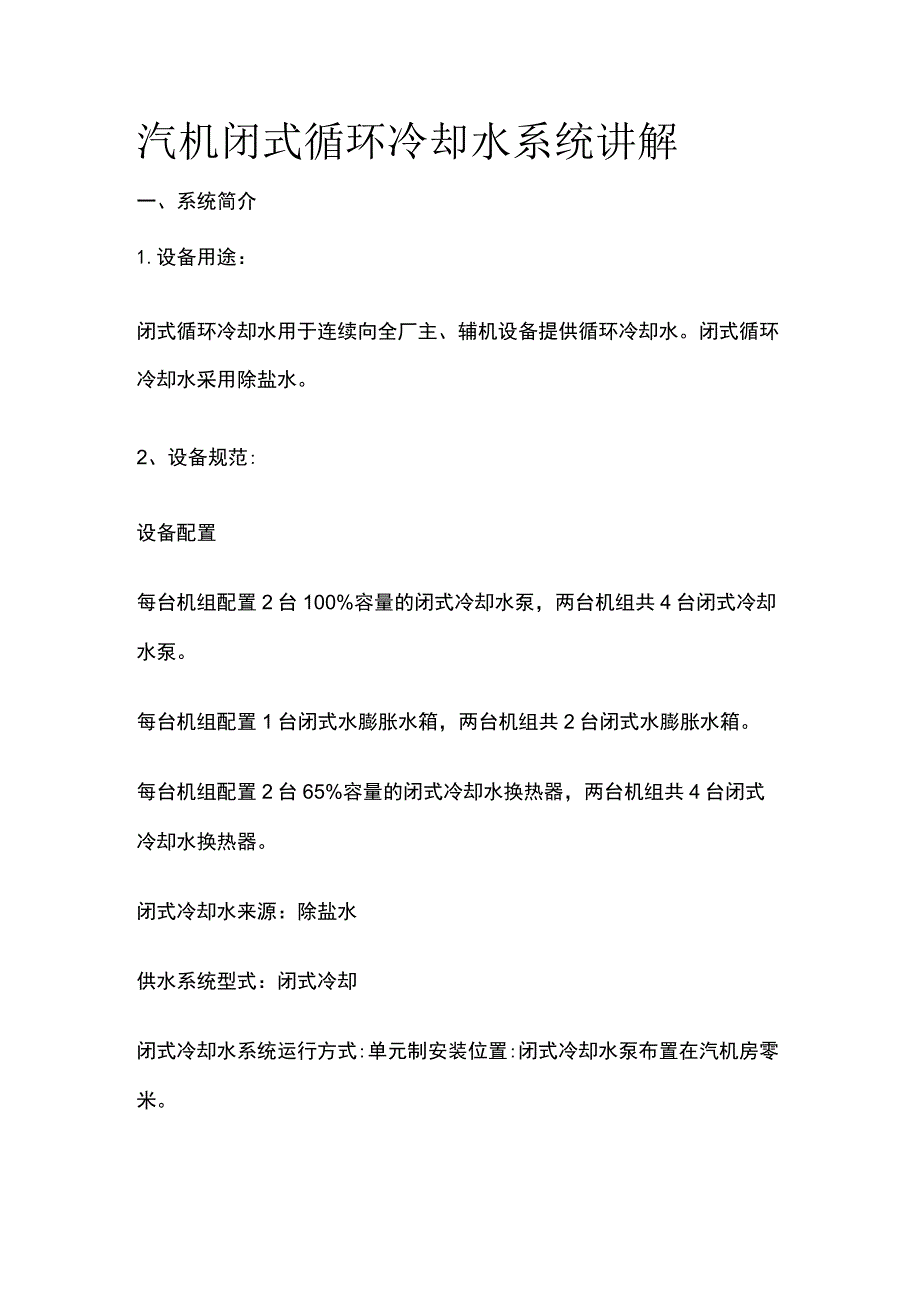

汽机闭式循环冷却水系统讲解.docx_第1页
第1页 / 共10页
汽机闭式循环冷却水系统讲解.docx_第2页
第2页 / 共10页
汽机闭式循环冷却水系统讲解.docx_第3页
第3页 / 共10页
汽机闭式循环冷却水系统讲解.docx_第4页
第4页 / 共10页
汽机闭式循环冷却水系统讲解.docx_第5页
第5页 / 共10页
汽机闭式循环冷却水系统讲解.docx_第6页
第6页 / 共10页
汽机闭式循环冷却水系统讲解.docx_第7页
第7页 / 共10页
汽机闭式循环冷却水系统讲解.docx_第8页
第8页 / 共10页
汽机闭式循环冷却水系统讲解.docx_第9页
第9页 / 共10页
汽机闭式循环冷却水系统讲解.docx_第10页
第10页 / 共10页
亲,该文档总共10页,全部预览完了,如果喜欢就下载吧!
资源描述

《汽机闭式循环冷却水系统讲解.docx》由会员分享,可在线阅读,更多相关《汽机闭式循环冷却水系统讲解.docx(10页珍藏版)》请在第壹文秘上搜索。

1、汽机闭式循环冷却水系统讲解一、系统简介1.设备用途:闭式循环冷却水用于连续向全厂主、辅机设备提供循环冷却水。闭式循环冷却水采用除盐水。2、设备规范:设备配置每台机组配置2台100%容量的闭式冷却水泵,两台机组共4台闭式冷却水泵。每台机组配置1台闭式水膨胀水箱,两台机组共2台闭式水膨胀水箱。每台机组配置2台65%容量的闭式冷却水换热器,两台机组共4台闭式冷却水换热器。闭式冷却水来源:除盐水供水系统型式:闭式冷却闭式冷却水系统运行方式:单元制安装位置:闭式冷却水泵布置在汽机房零米。闭式水膨胀水箱:安装在汽机房内14.7m层。闭式冷却水换热器布置在汽机房零米。泵及电机技术参数序号结构/K置名称单位参

2、数1泵型号XHXS300-435A2泵体尺寸(长X宽X高)m1196120013373泵轴长m11964叶轮吸入型式双吸5叶轮直径mm4356轴承形式/数量滚动/27联轴器传递功率kW2808密封形式机械密封电动机技术数据项目单位参数型号YKK450-4额定功率kW280额定电压VlOOOO同步转速rminl487频率Hz50绝缘等级F防护等级IP54重量kg3470冷却方式空冷旋转方向为:(从向看)顺时针(从电机向泵看)8.22.2闭式冷却水系统起动前检查8.22.2.1 启动前闭式水系统试验完成且合格,确认闭式水系统联锁保护试验合格,投入正常。8.22.2.2 检查所有仪表齐全,各压力表入

3、口阀开启,确认所有表计投入正常。8.22.2.3 闭式水膨胀水箱补水:1)关闭闭式水膨胀水箱放水阀。2)开启膨胀水箱补水阀。3)检查启动凝结水输送泵,向膨胀水箱补水至mmo4)将膨胀水箱补水阀投自动。8.22.2.4 检查关闭闭式水系统放水阀。822.2.5开启闭式冷却水泵人口电动阀、泵体排气门连续流水后关闭,出口门关闭。8.22.2.6 测闭式泵电机绝缘合格后,送电。8.22.2.7 检查闭式水各管道排空阀开启。8.22.2.8 开启水水换热器闭式水侧出、入口阀。8.22.3闭式冷却水系统联锁保护8.22.3.1 闭式循环水泵允许启动条件D闭式循环冷却水膨胀水箱水位mmo2)闭式循环冷却水泵

4、入口电动门开启。1)运行中的闭冷水泵跳闸,则备用泵联锁启动。2)闭式循环水泵出口母管压力低至035MPa,延时3秒,联启备用闭式循环水泵。3间式循环水泵运行120s出口电动门全关,停止运行闭式循环水泵。4)闭式循环水泵入口电动门关状态,延时3秒,跳泵。8.22.3.3 闭式循环水泵入口电动门联锁D闭式循环水泵运行,禁止关闭人口电动门。2)闭式循环水泵停止,允许关闭闭式循环水泵人口电动门。8.22.3.4 闭式循环水泵出口电动门联锁D闭式循环水泵启动,联锁开启出口电动门。2)闭式循环水泵跳闸,联锁关闭出口电动门。8.22.3.5 闭式水系统其它联锁D闭式水膨胀箱水位mm高一值报警,mm高二值报警

5、。2 )闭式水膨胀箱水位mm报警。3 )闭式冷却器出口水温OC报警。8.22.4闭式冷却水系统启动8.22.4.1 系统注水D全开闭式水泵出口阀。2)当闭式水系统放空气阀有水溢出时,逐步关闭放空气阀。3)全部放空气阀关闭后,注水结束,关闭闭式泵出口阀。4)选择关闭一台闭式水冷却器入、出口阀。8.22.4.2闭式水泵启动D启动一台水泵,出口门联动正常。2)检查确认电流返回.声音.轴承温度均正常,出口压力约MPa,冷却器后母管压力MPao3)检查膨胀水箱水位正常mm,否则开启旁路门补水。4)另一台泵进口门开启,注水排空后投入备用。8.22.4.3根据需要将各闭式水用户冲洗后投入运行。8.22.5

6、闭式冷却水系统停运8.22.5.1 确认闭式水各用户不需冷却水。8.22.5.2 退出备用闭式水泵联锁,关闭出口门。8.22.5.3 运行泵出口门关闭,停止运行泵,电流到零。8.22.5.4 检查泵不倒转。8.22.5.5 根据需要闭式水膨胀箱放水。8.22.6 闭式冷却水系统运行监视调整8.22.6.1 维持闭式水膨胀箱水位mmD机组启动时,系统补水正常,补水调节阀投自动。2)机组并网后,开启凝结水至膨胀水箱补水手动阀,用凝结水向膨胀水箱补水,补水调节阀投自动。8.22.6.2 维持运行泵电流正常,泵振动.声音.轴承温度均正常。8.22.6.3 闭式水冷却器后母管压力大于MPa,否则切换冷却

7、器。8.22.6.4 闭式水热交换器入口水温不大于45,适当调整冷却器开式水侧出口门。保持出口水温不大于38oCo8.22.6.5 闭式水泵的正常切换D检查备用泵备用良好,具备启动条件。2)检查确认闭式水箱水位正常。3)检查确认备用泵进口门开启,泵体排气门开启后排气后关闭。4 )关闭备用泵出口门。5 )解除备用泵联锁。6 )启动备用泵,检查其电流、振动.声音、出口压力正常,远方状态指示正确。7)检查备用泵启动后出口门应联开,否则手动开启。8)全面检查正常后关闭原运行泵出口门,注意闭式水母管压力正常。9 )停运原运行泵,检查DCS状态指示正确。10 )检查闭式水母管无压力低信号,开启原运行泵出口

8、门,根据需要将原运行泵投备用。8.22.7闭式冷却水系统事故处理8.22.7.1 运行泵故障跳闸1)现象(A)DCS报警,运行泵电机电流回零。(B)闭冷水泵出口母管压力降低。2)原因(A)闭式泵电机故障。3)处理(八)运行泵跳闸,备用泵应自启动,否则应手动启动。(B)检查泵出口母管压力应维持正常。(C)检查泵组跳闸原因,有异常联系检修处理。8.22.7.2 膨胀水箱水位低1)现象(八)水位降至低值时,联锁开启水箱补水阀。(B)DCS闭冷水膨胀箱水位低报警。2)原因(八)水位自动调节失灵。(B)补水压力低。(C)闭冷水系统泄漏严重。(D)闭式水箱放水门误开。(E)闭式水箱补水阀误关。3)处理(八

9、)如水位自动调节失灵应手动调节水箱水位正常。(B)如闭冷水系统泄漏,则设法隔离泄漏点,如因泄漏而压力维持不住,可降负荷,关闭不重要的闭冷水用户,同时严密监视各用户温度。(C)如凝结水压力低,则启动凝结水补水泵向闭冷水膨胀水箱补水。8.22.7.3 膨胀水箱水位高1)现象(八)水箱水位升至高水位,则联锁关闭水位调节阀。(B)闭冷水膨胀水箱液位高DCS报警。2)原因(A)膨胀水箱水位开关自动调节失灵。(B)闭冷水系统流量波动大。3)处理(八)如水位调节动作异常,则手动调节水箱水位正常。(B)如水位上升过快,则可打开膨胀水箱底部放水阀放水。(C)待水位正常后关闭。8.22.7.4 闭式水母管压力低1)现象(A)DCS报警。(B)压力降到MPa时,备用泵启动。2)原因(A)泵进出口阀位置不正常。(B)运行泵组异常,出力降低。(C)闭冷水系统泄漏。(D)闭式水冷却器脏污严重。3)处理(八)备用泵启动后,检查出口母管压力应恢复正常。(B)全面检查闭冷水系统,如有泄漏,则设法隔离泄漏点。(C)如两台泵运行,而出口母管压力,仍持续下降,则申请故障停机。(D)如热交换器泄漏或前后差压大,则切换热交换器运行。如果两台冷却器均脏污严重,可并列运行。
