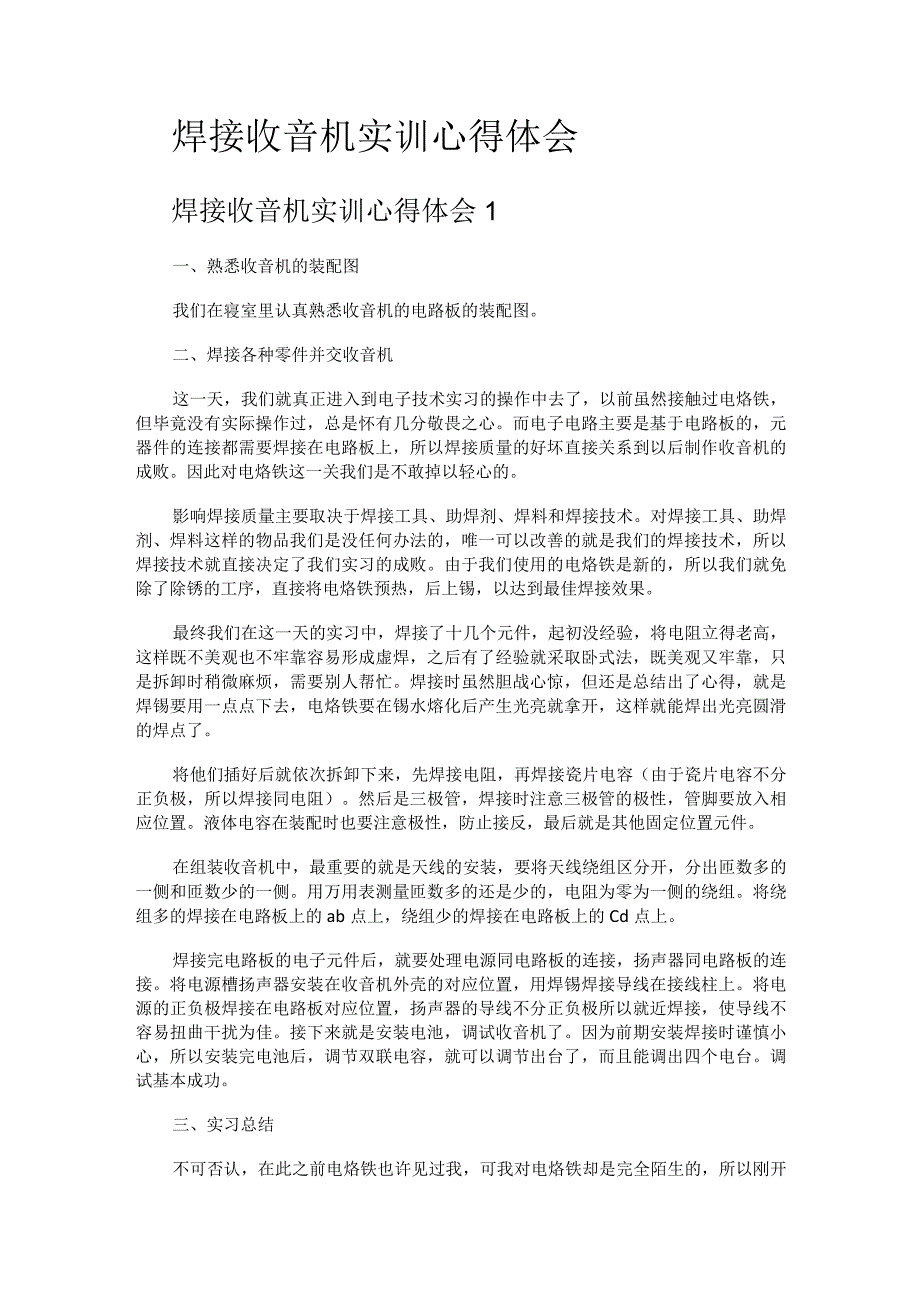

1、焊接收音机实训心得体会焊接收音机实训心得体会1一、熟悉收音机的装配图我们在寝室里认真熟悉收音机的电路板的装配图。二、焊接各种零件并交收音机这一天，我们就真正进入到电子技术实习的操作中去了，以前虽然接触过电烙铁，但毕竟没有实际操作过，总是怀有几分敬畏之心。而电子电路主要是基于电路板的，元器件的连接都需要焊接在电路板上，所以焊接质量的好坏直接关系到以后制作收音机的成败。因此对电烙铁这一关我们是不敢掉以轻心的。影响焊接质量主要取决于焊接工具、助焊剂、焊料和焊接技术。对焊接工具、助焊剂、焊料这样的物品我们是没任何办法的，唯一可以改善的就是我们的焊接技术，所以焊接技术就直接决定了我们实习的成败。由于我们
2、使用的电烙铁是新的，所以我们就免除了除锈的工序，直接将电烙铁预热，后上锡，以达到最佳焊接效果。最终我们在这一天的实习中，焊接了十几个元件，起初没经验，将电阻立得老高，这样既不美观也不牢靠容易形成虚焊，之后有了经验就采取卧式法，既美观又牢靠，只是拆卸时稍微麻烦，需要别人帮忙。焊接时虽然胆战心惊，但还是总结出了心得，就是焊锡要用一点点下去，电烙铁要在锡水熔化后产生光亮就拿开，这样就能焊出光亮圆滑的焊点了。将他们插好后就依次拆卸下来，先焊接电阻，再焊接瓷片电容（由于瓷片电容不分正负极，所以焊接同电阻）。然后是三极管，焊接时注意三极管的极性，管脚要放入相应位置。液体电容在装配时也要注意极性，防止接反，
3、最后就是其他固定位置元件。在组装收音机中，最重要的就是天线的安装，要将天线绕组区分开，分出匝数多的一侧和匝数少的一侧。用万用表测量匝数多的还是少的，电阻为零为一侧的绕组。将绕组多的焊接在电路板上的ab点上，绕组少的焊接在电路板上的Cd点上。焊接完电路板的电子元件后，就要处理电源同电路板的连接，扬声器同电路板的连接。将电源槽扬声器安装在收音机外壳的对应位置，用焊锡焊接导线在接线柱上。将电源的正负极焊接在电路板对应位置，扬声器的导线不分正负极所以就近焊接，使导线不容易扭曲干扰为佳。接下来就是安装电池，调试收音机了。因为前期安装焊接时谨慎小心，所以安装完电池后，调节双联电容，就可以调节出台了，而且能

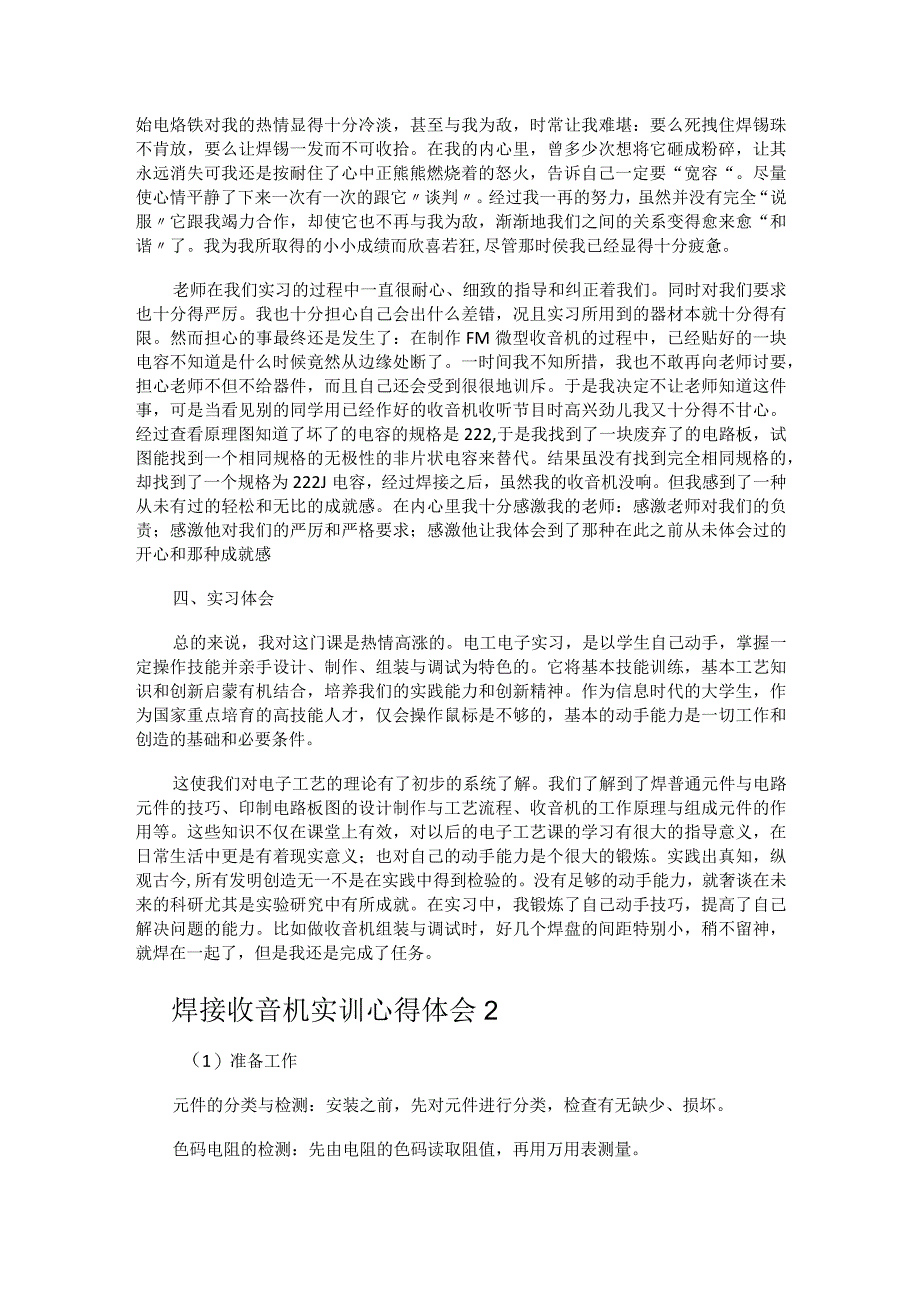

4、调出四个电台。调试基本成功。三、实习总结不可否认，在此之前电烙铁也许见过我，可我对电烙铁却是完全陌生的，所以刚开始电烙铁对我的热情显得十分冷淡，甚至与我为敌，时常让我难堪：要么死拽住焊锡珠不肯放，要么让焊锡一发而不可收拾。在我的内心里，曾多少次想将它砸成粉碎，让其永远消失可我还是按耐住了心中正熊熊燃烧着的怒火，告诉自己一定要“宽容“。尽量使心情平静了下来一次有一次的跟它谈判。经过我一再的努力，虽然并没有完全“说服它跟我竭力合作，却使它也不再与我为敌，渐渐地我们之间的关系变得愈来愈“和谐了。我为我所取得的小小成绩而欣喜若狂,尽管那时侯我已经显得十分疲惫。老师在我们实习的过程中一直很耐心、细致的指
5、导和纠正着我们。同时对我们要求也十分得严厉。我也十分担心自己会出什么差错，况且实习所用到的器材本就十分得有限。然而担心的事最终还是发生了：在制作FM微型收音机的过程中，已经贴好的一块电容不知道是什么时候竟然从边缘处断了。一时间我不知所措，我也不敢再向老师讨要，担心老师不但不给器件，而且自己还会受到很很地训斥。于是我决定不让老师知道这件事，可是当看见别的同学用已经作好的收音机收听节目时高兴劲儿我又十分得不甘心。经过查看原理图知道了坏了的电容的规格是222,于是我找到了一块废弃了的电路板，试图能找到一个相同规格的无极性的非片状电容来替代。结果虽没有找到完全相同规格的，却找到了一个规格为222J电容
6、，经过焊接之后，虽然我的收音机没响。但我感到了一种从未有过的轻松和无比的成就感。在内心里我十分感激我的老师：感激老师对我们的负责；感激他对我们的严厉和严格要求；感激他让我体会到了那种在此之前从未体会过的开心和那种成就感四、实习体会总的来说，我对这门课是热情高涨的。电工电子实习，是以学生自己动手，掌握一定操作技能并亲手设计、制作、组装与调试为特色的。它将基本技能训练，基本工艺知识和创新启蒙有机结合，培养我们的实践能力和创新精神。作为信息时代的大学生，作为国家重点培育的高技能人才，仅会操作鼠标是不够的，基本的动手能力是一切工作和创造的基础和必要条件。这使我们对电子工艺的理论有了初步的系统了解。我们
7、了解到了焊普通元件与电路元件的技巧、印制电路板图的设计制作与工艺流程、收音机的工作原理与组成元件的作用等。这些知识不仅在课堂上有效，对以后的电子工艺课的学习有很大的指导意义，在日常生活中更是有着现实意义；也对自己的动手能力是个很大的锻炼。实践出真知，纵观古今,所有发明创造无一不是在实践中得到检验的。没有足够的动手能力，就奢谈在未来的科研尤其是实验研究中有所成就。在实习中，我锻炼了自己动手技巧，提高了自己解决问题的能力。比如做收音机组装与调试时，好几个焊盘的间距特别小，稍不留神，就焊在一起了，但是我还是完成了任务。焊接收音机实训心得体会2（1）准备工作元件的分类与检测：安装之前，先对元件进行分类

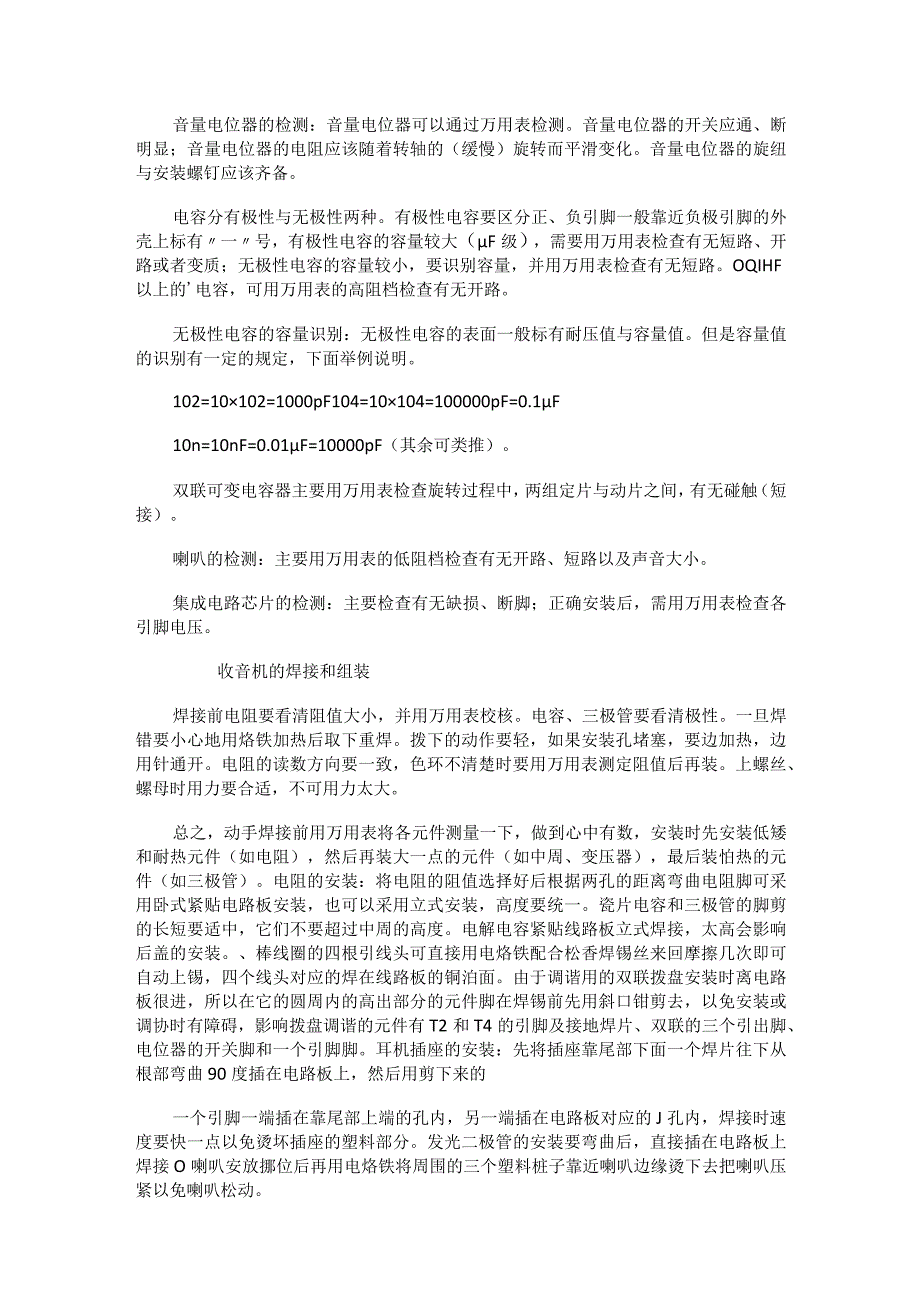

8、，检查有无缺少、损坏。色码电阻的检测：先由电阻的色码读取阻值，再用万用表测量。音量电位器的检测：音量电位器可以通过万用表检测。音量电位器的开关应通、断明显；音量电位器的电阻应该随着转轴的（缓慢）旋转而平滑变化。音量电位器的旋纽与安装螺钉应该齐备。电容分有极性与无极性两种。有极性电容要区分正、负引脚一般靠近负极引脚的外壳上标有一号，有极性电容的容量较大（F级），需要用万用表检查有无短路、开路或者变质；无极性电容的容量较小，要识别容量，并用万用表检查有无短路。OQIHF以上的电容，可用万用表的高阻档检查有无开路。无极性电容的容量识别：无极性电容的表面一般标有耐压值与容量值。但是容量值的识别有一定的
9、规定，下面举例说明。102=10102=1000pF104=10104=100000pF=0.1F10n=10nF=0.01F=10000pF（其余可类推）。双联可变电容器主要用万用表检查旋转过程中，两组定片与动片之间，有无碰触（短接）。喇叭的检测：主要用万用表的低阻档检查有无开路、短路以及声音大小。集成电路芯片的检测：主要检查有无缺损、断脚；正确安装后，需用万用表检查各引脚电压。收音机的焊接和组装焊接前电阻要看清阻值大小，并用万用表校核。电容、三极管要看清极性。一旦焊错要小心地用烙铁加热后取下重焊。拨下的动作要轻，如果安装孔堵塞，要边加热，边用针通开。电阻的读数方向要一致，色环不清楚时要用万
10、用表测定阻值后再装。上螺丝、螺母时用力要合适，不可用力太大。总之，动手焊接前用万用表将各元件测量一下，做到心中有数，安装时先安装低矮和耐热元件（如电阻），然后再装大一点的元件（如中周、变压器），最后装怕热的元件（如三极管）。电阻的安装：将电阻的阻值选择好后根据两孔的距离弯曲电阻脚可采用卧式紧贴电路板安装，也可以采用立式安装，高度要统一。瓷片电容和三极管的脚剪的长短要适中，它们不要超过中周的高度。电解电容紧贴线路板立式焊接，太高会影响后盖的安装。、棒线圈的四根引线头可直接用电烙铁配合松香焊锡丝来回摩擦几次即可自动上锡，四个线头对应的焊在线路板的铜泊面。由于调谐用的双联拨盘安装时离电路板很进，所以
11、在它的圆周内的高出部分的元件脚在焊锡前先用斜口钳剪去，以免安装或调协时有障碍，影响拨盘调谐的元件有T2和T4的引脚及接地焊片、双联的三个引出脚、电位器的开关脚和一个引脚脚。耳机插座的安装：先将插座靠尾部下面一个焊片往下从根部弯曲90度插在电路板上，然后用剪下来的一个引脚一端插在靠尾部上端的孔内，另一端插在电路板对应的J孔内，焊接时速度要快一点以免烫坏插座的塑料部分。发光二极管的安装要弯曲后，直接插在电路板上焊接O喇叭安放挪位后再用电烙铁将周围的三个塑料桩子靠近喇叭边缘烫下去把喇叭压紧以免喇叭松动。焊接完毕，仔细检查电路是否有虚焊、假焊和短路的地方。电阻是否有阻值接错的，电容、发光二极管是否有正
12、负极反了的，三极管的e、b、C脚接对了没有，中周的型号是否有误等。逐步分析，发现错误及时纠正，以免通电后烧坏元件。调试及故障排除收音机的调试主要包括：基本调试（外观检查和静态电路测试）、中周调整、中频频率调整、统调。一收音机的基本调试：调试是为了收音机能正常更好的工作，将调试好的部件组装成整机后，不可能都处在最佳配合状态，而满足整机的技术指标。所以，单元部件经组装后一定要进行整机调试。首先，按直观检查的方法对整机进行外观检查。外观检查有如下内容：焊接质量检查、电池夹弹簧检查、频率刻度指示检查、旋钮检查、耳机插座检查、机内异物检查等。结构调整主要是检查印制电路板各部件的固定是否牢靠，有无松动，各
13、接插件间接触是否良好，机械转动部分是否灵活。其次，对电路电流进行测量。将电位器开关关掉，装上电池用万用表的50mV档来测量，表笔跨接在电位器开关的两端（黑色表笔接电池负极，红色表笔接开关的另一端）若电流指示小于IOmV,则说明可以通电，将电位器开关打开（音量旋至最小即测量静态电流）用万用表分别依次测量D,C,B,A四个电流缺口，若被测量电流的数字在规定的参考值的左右即可用电烙铁将四个缺口依次连通，再把音量开到最大，调双连拨盘即可收到电台。在安装电路板的时候注意把喇叭及电池引线埋在比较隐蔽的地方，并且不要影响调谐拨盘的旋转和避开螺丝桩子,电路板挪位后再上螺丝固定。当测量不在规定的电流值的范围则要
14、仔细检查三极管的极性有没有装错，中周是不是装错位置以及虚焊等，若测量哪一级电流不正常则说明那一级电流有问题。焊接：焊接是一个物理过程，是焊锡在高温下渗透到被焊接物体的表面，冷却后即使被焊接物体连成一体的过程。因此焊接有三个条件:温度、时间与环境。温度不够，则焊锡得不到足够的动能，难以渗透到被焊接物体的表面，容易形成虚焊；时间不够，则温度上不去，时间长了，则容易烫坏被焊接物体；环境对焊接有直接的影响，点和面的焊接所需要的时间大不一样。总的来说，当你感觉到焊锡要象水一样沿被焊接物体的表面渗开时，电烙铁应当离开，并吹气促冷，这样就能够焊接出明亮、光滑、可靠的焊点（前述准备工作完毕，方可进行焊接）。焊
15、接时，烙铁头应该与元件脚、印刷电路板二者保持很好的接触。焊接过程（焊点可靠凝固前）中，切忌晃动被焊接物体。焊接时要谨防虚焊与搭焊（相邻焊点被多余焊锡短接），搭焊产生后，可用电烙铁再加热，等焊锡熔化后，用常温下的锻子，从相邻焊点中间划过去，同时移开电烙铁即可。在焊接完成之后，当装上电池检验的时候，出现了第一个问题一一发光二级管不亮。用万用表测量二极管两端电压，观察结果接近3V,说明电路没有问题，据此推断应该是二极管接反了。在重新安装后，而机关能正常发光。在开始调台的时候，遇到了第二个问题一一没有声音。在用手机拨号，用手机信号干扰收音机时，可听到有干扰声，说明喇叭没有问题。后来询问同学才想起原来是
16、忘了把印制电路板上的A、B、C、D四个点焊接起来。将四个点焊接起来后，又遇到了问题，接受不到信号。通过基本调试发现电路没有问题，发光二极管也能正常发光，最后问题集中在磁感线圈上。经过认真检查，原来是a、b、c、d四个接头，b和C接反了。正却的顺序是大线圈上的是a、b接头，小线圈上的是c、d接头，由于be两个线头连在一起，没有很认真的区分是看不出来的，导致了这个错误。将最后一个错误纠正以后，将收音机组装完毕，接上3V电源，收音机终于发出了令我兴奋的声音。起初能接受到两个不太清晰的信号,经过中周调试以后，现在能清晰地接受到5个电台信号。虽然过程中出现了问题，但我总体感觉还是成功的。我比较满意的是我的焊接点，由于一开始就比较重视焊点的质量，最后总体看起来是比较好的，各个点都有光泽，焊料也恰到好处。对收音机的外形我也是比较满意的。虽然外科和其它器件都是已经设计好了的，但我在喇叭和其它器件的固定
