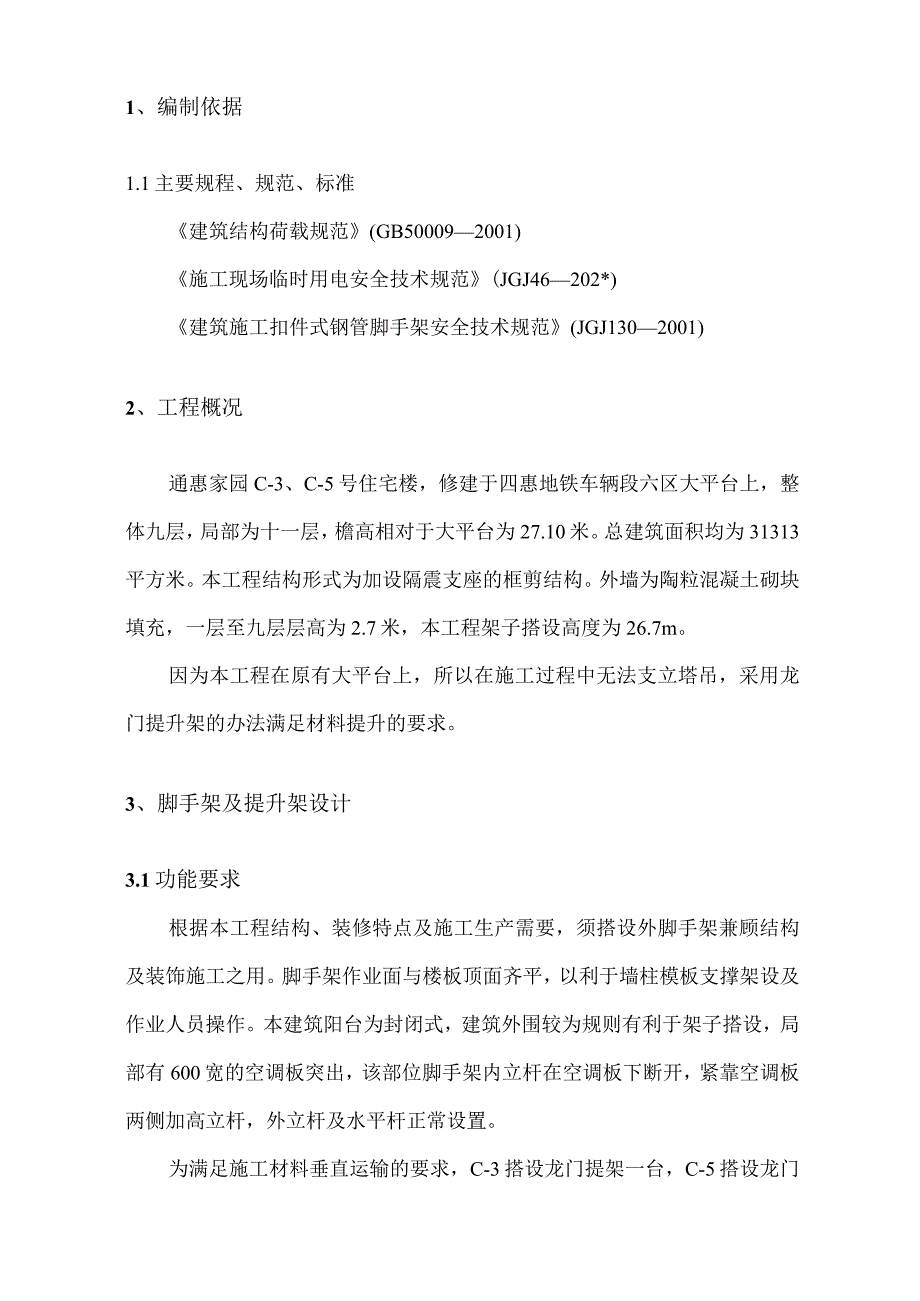

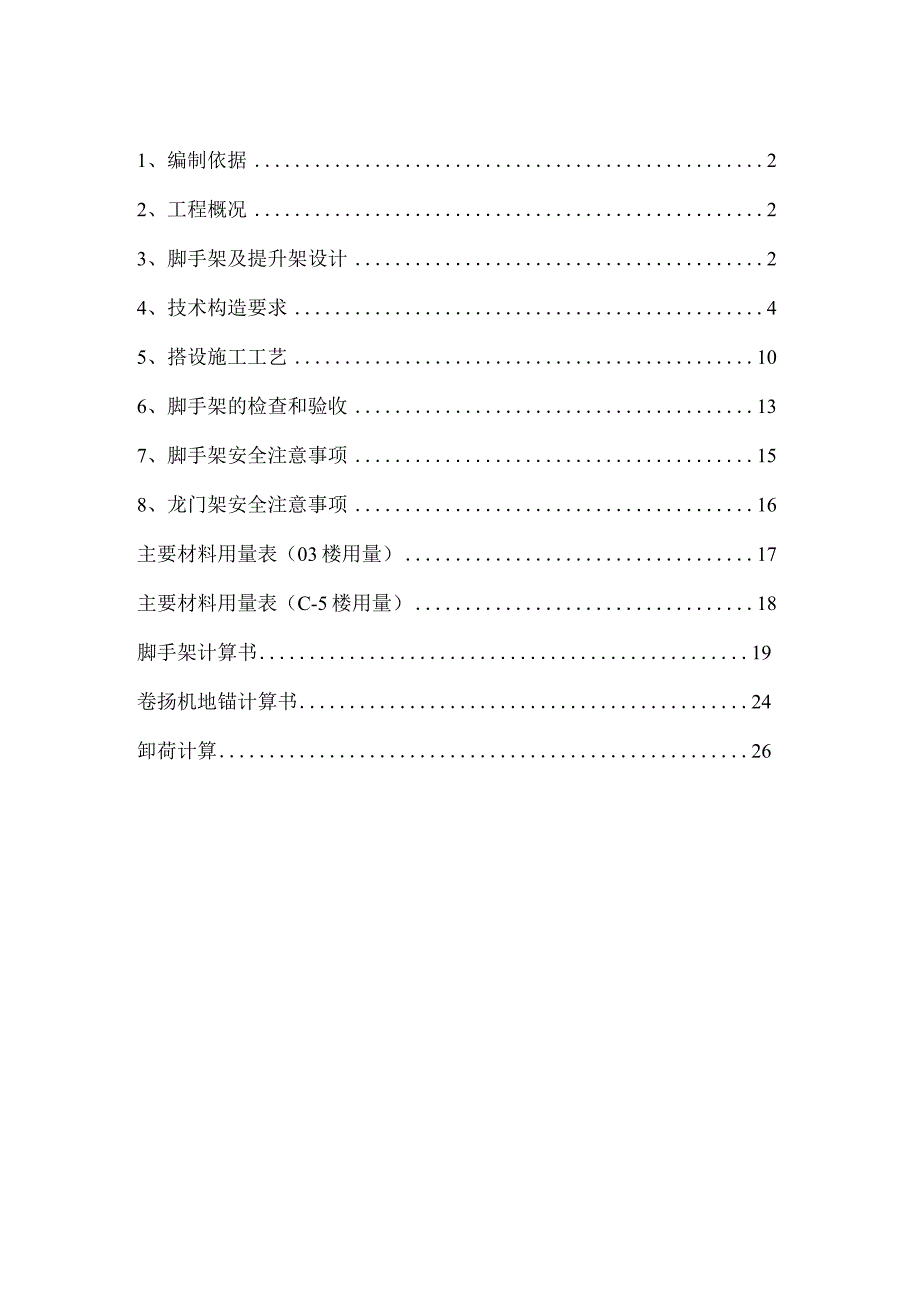

1、1、编制依据22、工程概况23、脚手架及提升架设计24、技术构造要求45、搭设施工工艺106、脚手架的检查和验收137、脚手架安全注意事项158、龙门架安全注意事项16主要材料用量表（03楼用量）17主要材料用量表（C-5楼用量）18脚手架计算书19卷扬机地锚计算书24卸荷计算261、编制依据1.1主要规程、规范、标准建筑结构荷载规范(GB500092001)施工现场临时用电安全技术规范(JGJ46202*)建筑施工扣件式钢管脚手架安全技术规范(JGJ1302001)2、工程概况通惠家园C-3、C-5号住宅楼，修建于四惠地铁车辆段六区大平台上，整体九层，局部为十一层，檐高相对于大平台为27.1
2、0米。总建筑面积均为31313平方米。本工程结构形式为加设隔震支座的框剪结构。外墙为陶粒混凝土砌块填充，一层至九层层高为2.7米，本工程架子搭设高度为26.7m。因为本工程在原有大平台上，所以在施工过程中无法支立塔吊，采用龙门提升架的办法满足材料提升的要求。3、脚手架及提升架设计3.1功能要求根据本工程结构、装修特点及施工生产需要，须搭设外脚手架兼顾结构及装饰施工之用。脚手架作业面与楼板顶面齐平，以利于墙柱模板支撑架设及作业人员操作。本建筑阳台为封闭式，建筑外围较为规则有利于架子搭设，局部有600宽的空调板突出，该部位脚手架内立杆在空调板下断开，紧靠空调板两侧加高立杆，外立杆及水平杆正常设置。

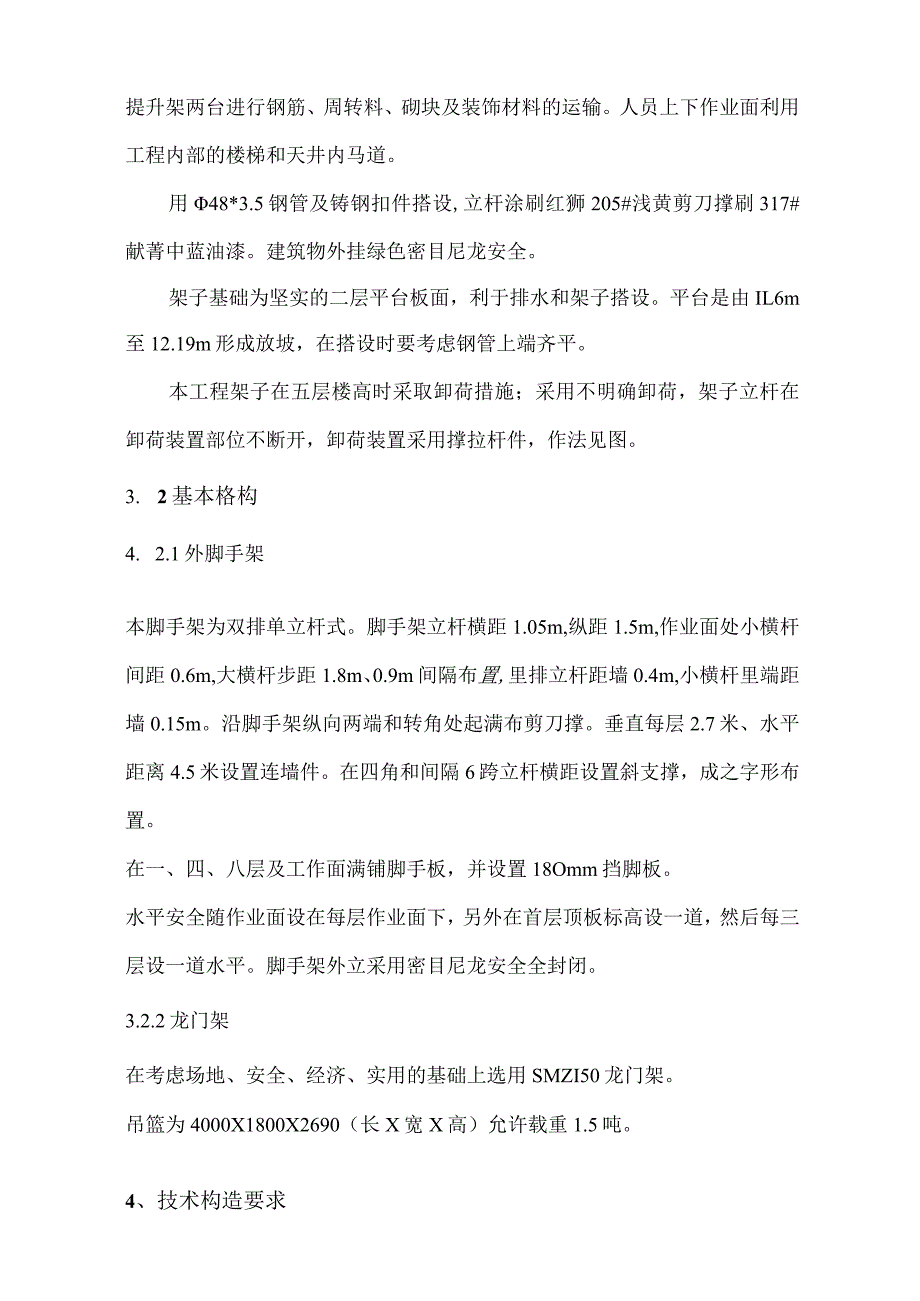

3、为满足施工材料垂直运输的要求，C-3搭设龙门提架一台，C-5搭设龙门提升架两台进行钢筋、周转料、砌块及装饰材料的运输。人员上下作业面利用工程内部的楼梯和天井内马道。用48*3.5钢管及铸钢扣件搭设,立杆涂刷红狮205#浅黄剪刀撑刷317#献菁中蓝油漆。建筑物外挂绿色密目尼龙安全。架子基础为坚实的二层平台板面，利于排水和架子搭设。平台是由IL6m至12.19m形成放坡，在搭设时要考虑钢管上端齐平。本工程架子在五层楼高时采取卸荷措施；采用不明确卸荷，架子立杆在卸荷装置部位不断开，卸荷装置采用撑拉杆件，作法见图。3. 2基本格构4. 2.1外脚手架本脚手架为双排单立杆式。脚手架立杆横距1.05m,纵
4、距1.5m,作业面处小横杆间距0.6m,大横杆步距1.8m、0.9m间隔布置,里排立杆距墙0.4m,小横杆里端距墙0.15m。沿脚手架纵向两端和转角处起满布剪刀撑。垂直每层2.7米、水平距离4.5米设置连墙件。在四角和间隔6跨立杆横距设置斜支撑，成之字形布置。在一、四、八层及工作面满铺脚手板，并设置18Omm挡脚板。水平安全随作业面设在每层作业面下，另外在首层顶板标高设一道，然后每三层设一道水平。脚手架外立采用密目尼龙安全全封闭。3.2.2龙门架在考虑场地、安全、经济、实用的基础上选用SMZI50龙门架。吊篮为4000X1800X2690（长X宽X高）允许载重1.5吨。4、技术构造要求4. 1
5、立杆技术构造要求5. 1.1基础：脚手架座落在大平台上，立杆底部安放通长板。安放立杆时按方案和设计尺寸进行搭设，即用尺量出准确的间距。按纵距不超过L5米、横距L05米尺寸摆放，同时以横杆固定。4.1.2立杆接头除顶层可采用搭接外，必须采用对接扣件对接。由于平台是放坡形成，且架管长度存在偏差，为了保证架子上口整齐划一顶层部分立杆可以采用搭接；在顶层搭接立杆时，搭接长度不得小于1米，搭接范围内须用三个旋转扣件固定，任何一个扣件外边距钢管端头不小于IOcmo4.L3立杆上的对接扣件必须交错布置，两个相邻立柱接头不得设在同步内，同步内隔一根立杆的两个相邻接头在高度方向错开的距离不得小于500mm；各接
6、头中心距主节点的距离不得大于步距的1/3。立杆与水平杆必须用直角扣件扣紧，不得隔步设置或遗漏。4. 1.4立柱顶端高出建筑檐口上皮高度1.5m高于女儿墙1m,且作二道水平护栏。4.1. 5用经纬仪或吊线检查立杆的垂直偏差，当架子搭设完成后其总偏差不大于100mm。4.2纵向水平杆构造要求1.1.1 2.1纵向水平杆置在立杆内侧，其长度不小于3跨。步距为1.8米和0.9米间隔设置。1.1.2 脚手架必须设置纵、横向扫地杆，纵向扫地杆必须采用直角扣件固定在距架底下不大于200mm处的立杆上。1.1.3 纵向水平杆设于横向水平杆之下，在立柱的内侧，采用直角扣件与立柱扣紧。1.1.4 纵向水平杆采用对
7、接件连接，为保证外立面整齐划一的效果其中最后一根比价纵向水平杆也可采用搭接。1.1.5 对接接头交错布置，不得设在同步、同跨内，不同步或不同跨内两相邻接头水平距离不得小于500mm,各接头中心至最近主节点的距离不得大于纵距的l3o1.1.6 搭接接头长度为1m,并等距设置3个旋转扣件固定，端部扣件盖板边缘至杆端的距离为IOcmo1.1.7 2.7用于连接纵向水平杆的对接扣件，开口朝架子内侧，螺栓向上,避免开口朝上，防雨水进入。4.3横向水平杆构造要求4.3.1每一主节点处必须设置一根横向水平杆，并采用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不大于15OnIn1。靠墙一端的外伸长度为
8、250mmo4.3.2作业面层上非主节点处的横向水平杆根据支撑脚手板的需要等间距设置，一般间距不超过06米。4.3.3在脚手板接头处须搭设双小横杆，间距300mm,分别固定两块脚手板的端头。4. 4脚手板构造要求4.1.1 脚手板设置在四根横向水平杆上。当脚手板长度小于1.8m时，可采用三根横向水平杆支撑，并将脚手板两端用32mm直径镀锌铁丝双环绑紧在小横杆上，探头长度不得超过150mm。4.1.2 脚手板采用对接平铺，须将脚手板上的子母扣入槽，接头处必须设置两根横向水平杆，脚手板外伸长度150mm,两块脚手板外伸长度的和不应大于300mmo脚手板两端要用3.2mm直径镀锌铁丝与横向水平杆绑牢
9、。局部脚手板采用上下叠接时，还应另将叠搭接范围内的上下两块脚手板用3.2mm直径镀锌铁丝绑扎不少与两处。4.1.3 3在铺脚手板的操作层上设高度0.9m的护身栏杆和180mm高的挡脚板，脚手板要满铺。4.5支撑构造要求4.5.1剪刀撑的设置必须符合下列要求：（1）因本建筑物脚手架高度为26.70m,所以双排脚手架在外侧立面整个长度上连续设置剪刀撑。在阳台等小转角（四大角外）处，剪刀撑走向应连续。剪刀撑的布置为五根立杆，但斜杆倾角必须控制在600o（2）剪刀撑斜杆长度用6m其相对应的杆长4m,接头必须采用搭接,搭接长度采用三个旋转扣件，距两端头100nIm中间等分连接。（3）剪刀撑要用旋转扣件固
10、定在与之相交的横向水平杆或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。4.5.2横向支撑的设置必须符合下列要求（1）横向斜撑在同一节间，高度上每两步一斜杆。长度上拐角处必须设一道，中间每6跨设一道。（2）由底至顶层呈之字形连续布置。斜杆采用旋转扣件固定在与之相交的横向水平杆的伸出端上,旋转扣件中心线支柱节点的距离不宜大于15Omnb当斜撑在一跨内跨越2个步距时，宜在相交的纵向水平杆处，增设一根横向水平杆，将斜撑固定。4.6连墙件构造要求及卸荷方法4.6.1连墙件为刚性连墙件，具体做法为：相对架子立杆没有墙体部位，在距外边缘1米板上埋设U形由16圆钢锚筋；在有墙体及窗下口有上反构造部
11、位，在对应立杆的位置直接在墙上预埋直径为60mm的塑料导管留孔，在该部位构造达到设计强度后在墙或上反构造内外侧扣件锁紧。（见图）4.6.2连墙杆件每层设置，垂直距离为2.7m；水平距离4.5米，在不满足4.5米时,按间隔3跨同时保证拉接点在纵横杆立杆节点处设置。4.6.3连墙件中的连墙杆呈水平设置。4.6.4当脚手架下部暂不能设连墙件时可搭设抛撑（如首层脚手架未封闭时）。抛撑应采用通长杆件与脚手架可靠连接，与地面的倾角应在45-60度之间，连接点中心至主节点的距离不应大于300mm。抛撑在连墙件搭设后，方可拆除。4.7卸荷措施4.7.1在六层楼板上对应内外立杆间隔3根立杆纵距,设置45度斜支撑
12、，与平齐七层的小横杆锁紧，小横杆内侧与墙顶紧；在二分之一高度加设一根水平杆将内外立杆和水平杆及斜杆连接。斜杆底部距地20OnIm设置扫地杆。4. 7.2在6层顶板底对应斜撑杆的梁下设置直径22mm的圆钢锚环，在校达到设计强度后挂设花蓝螺栓同直径6.5mm圆钢连接；圆钢环绕六层斜撑节点5d双面焊牢，在焊接部位冷确后绞动花蓝螺栓收紧圆钢，起到斜拉作用。（见图）翎拉杆.KA斜撑加扫场忏 形成整体应力,4.8安全、门洞出入口、电梯井及防雷接地1 .8.1脚手架四周必须采取密目的安全进行封闭。作业面脚手板下必须设一道水平兜，首层顶板下必须设一道水平兜，按每三层设一道水平兜的原则，在一、四、八层设置。安全
13、应用不小于直径3.2mm的尼龙绳穿孔搭接绑牢。安全同楼板的连接见架子剖面图。4 .8.2首层门口处设护头棚，顶上设600高双层防护板，防护板采用标准脚手板。立杆在门口处一根不落地，用边立杆、斜撑加固。斜杆采用旋转扣件固定在与之相交的横向水平杆的伸出端上,旋转扣件中心线支柱节点的距离不宜大于150mm,当斜撑在一跨内跨越2个步距时，宜在相交的纵向水平杆处，增设一根横向水平杆，将斜撑固定。5 .8.3电梯井内搭设井字架，随工程同步向上施工。安全水平要求同上。电梯井门口必须设L5m高防护门。6 .8.4脚手架用12mm镀锌圆钢在四大角及间隔24m设置防雷接地引下线，接地体借用楼座正式避雷装置，与大平
14、台防雷系统连接，接地电阻不大于10欧。架子最上层外围大横杆接头处采用12mm镀锌圆钢跨接，电焊12d连通；在四大角及间隔24m设置高出架子Inl的12mm镀锌圆钢避雷针，龙门架顶相同设置避雷针。4. 9提升架选型4.1.1 根据工程的特点选用某某市热源设备总承包公司制造的SMZ150自升式门架升降机,搭设高度30米。4.1.2 吊篮底面积为1.8米X4.0米，提升重量1.5吨，提升速度20mmin4.1.3 SMZ150型自升式门架升降机是一种新型的垂直运输机械，适用于建筑结构、内外装饰及房屋维修等各类工程。具有适用性广、架设方便、合用安全等优点。本机与普通建筑升降机比较，有以下几方面的特点：
15、本机设有自升装置,架设、拆卸靠本身的工作机构可独立完成,高度随着建筑物的升高而升高，架设省力、费用低。（2）采用附着杆附着，不用揽风强，改善了施工条件。（3）架设、拆卸时，始终有两立柱联成一体，工作平衡，安全可靠。（4）采用手摇卷扬机提升自升平台，用扒杆安装标准节，劳动强度低。（5）采用断强安全保护装置，一旦因故断绳，设置在吊篮两侧的卡板将吊篮卡滞在空中，阻止了吊篮坠地事故的发生。4.9.5井式垂直运输机架单独做接地保护，接地电阻值不大于4,定期对接地电阻进行摇测。5、搭设施工工艺5.1 施工准备5.1.1 栋号负责人应按施工组织设计及施工方案中有关脚手架的要求，逐级向架设和使用人员进行技术交底。5.1.2 应按要求对钢管、扣件、脚手板等进行检查验收，各种材料必须有产品质量检验合格证。不合格的购配件不得使用，经检查合格的购配件应按品种、规格分类、堆放整齐、平整，堆放场地不得有积水。5.1. 3清除地面杂物，平整搭设场地，并使排水畅通。5.L4按提升架进行放线、定位，作好基础后由专业进行搭设施工。5.2搭设5.2. 1脚手架搭设工艺：放置纵向扫地杆一逐根树立立柱，随即与扫地杆扣紧一放置横向扫地杆并与立杆或扫地杆扣紧一第一步纵向水平杆一第一步横向水平杆一连墙件（或加抛撑）一第二步纵向水平杆一第二步横向水平杆f加设临时斜撑杆一
