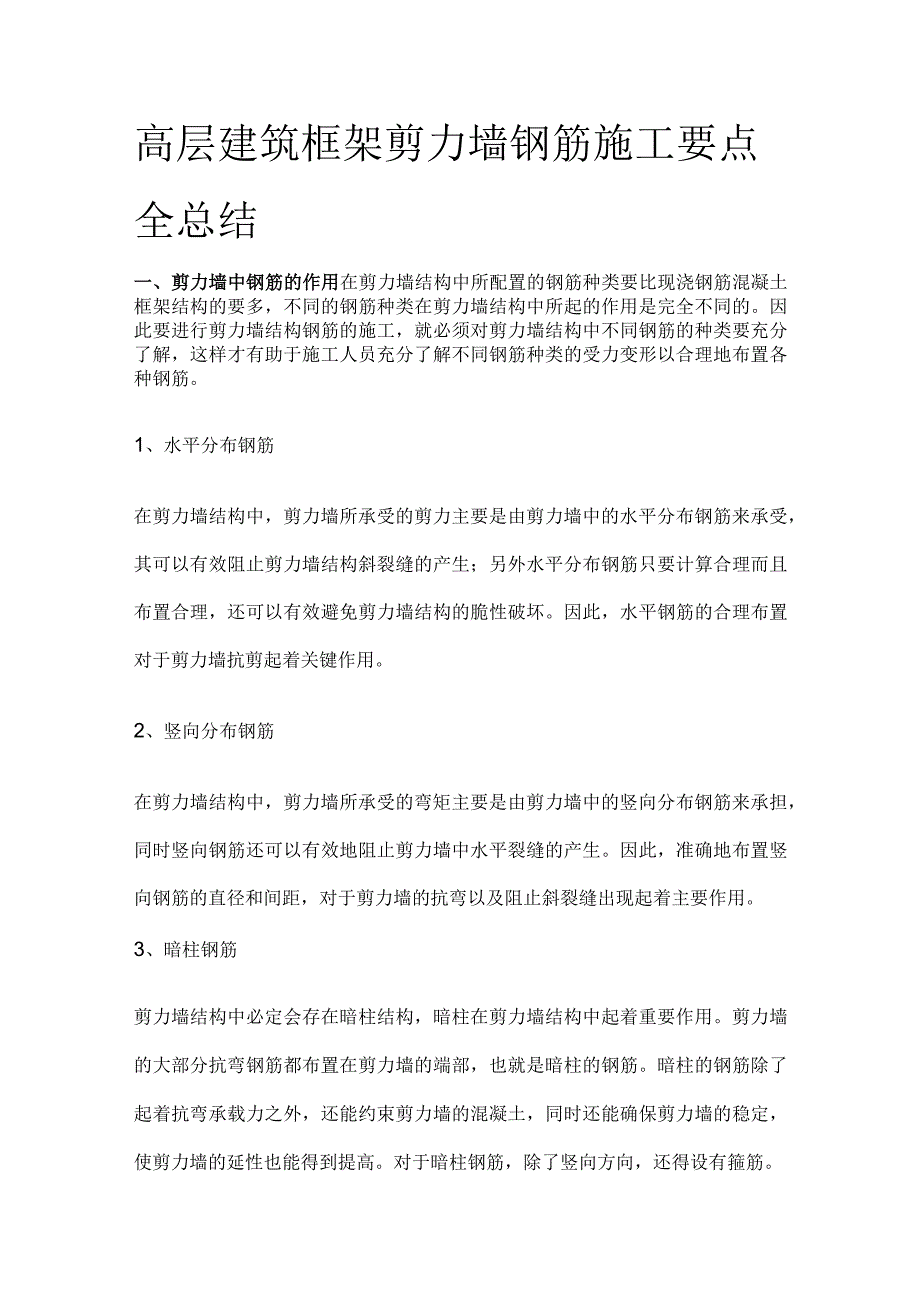

1、高层建筑框架剪力墙钢筋施工要点全总结一、剪力墙中钢筋的作用在剪力墙结构中所配置的钢筋种类要比现浇钢筋混凝土框架结构的要多，不同的钢筋种类在剪力墙结构中所起的作用是完全不同的。因此要进行剪力墙结构钢筋的施工，就必须对剪力墙结构中不同钢筋的种类要充分了解，这样才有助于施工人员充分了解不同钢筋种类的受力变形以合理地布置各种钢筋。1、水平分布钢筋在剪力墙结构中，剪力墙所承受的剪力主要是由剪力墙中的水平分布钢筋来承受，其可以有效阻止剪力墙结构斜裂缝的产生；另外水平分布钢筋只要计算合理而且布置合理，还可以有效避免剪力墙结构的脆性破坏。因此，水平钢筋的合理布置对于剪力墙抗剪起着关键作用。2、竖向分布钢筋在剪

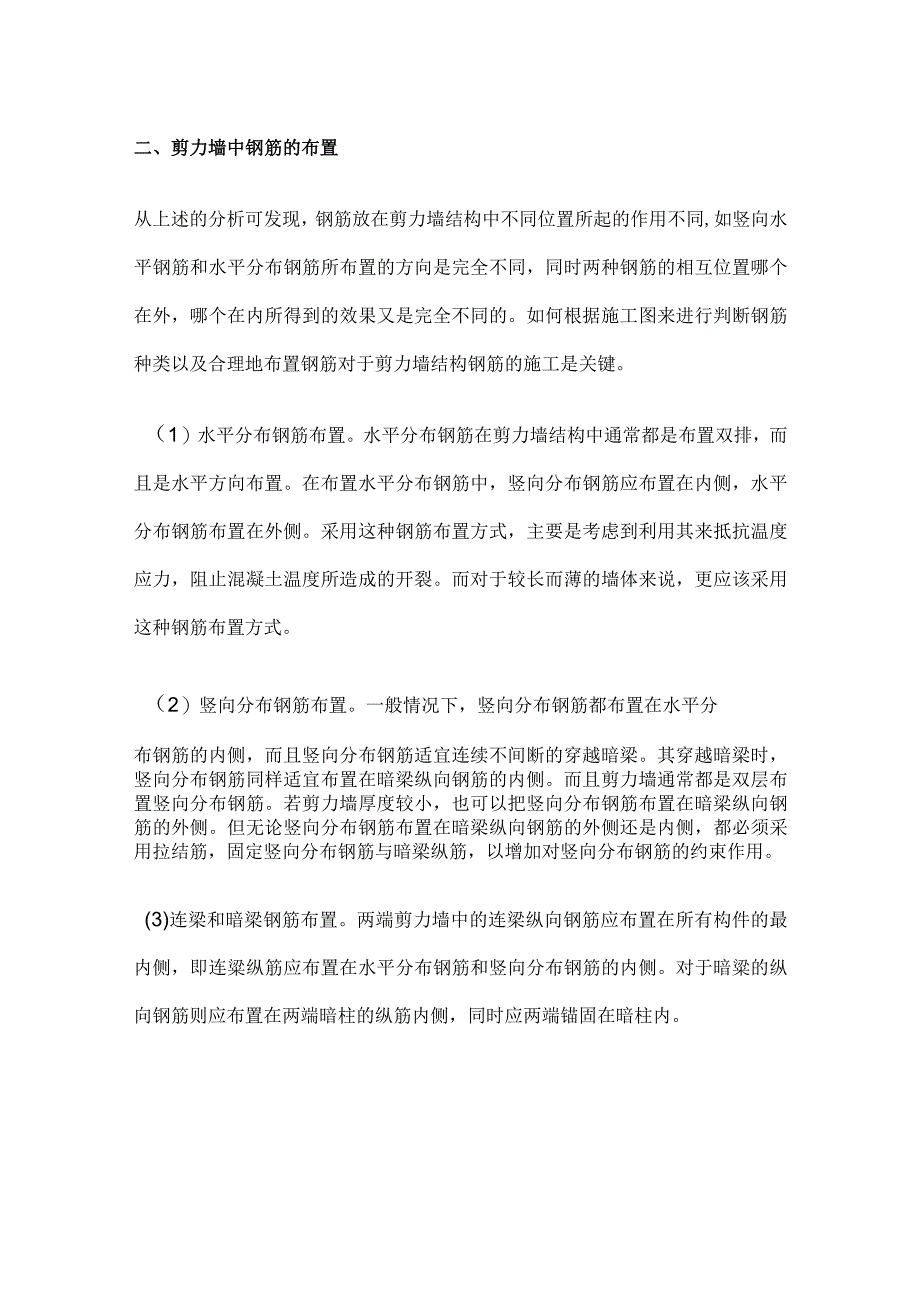

2、力墙结构中，剪力墙所承受的弯矩主要是由剪力墙中的竖向分布钢筋来承担，同时竖向钢筋还可以有效地阻止剪力墙中水平裂缝的产生。因此，准确地布置竖向钢筋的直径和间距，对于剪力墙的抗弯以及阻止斜裂缝出现起着主要作用。3、暗柱钢筋剪力墙结构中必定会存在暗柱结构，暗柱在剪力墙结构中起着重要作用。剪力墙的大部分抗弯钢筋都布置在剪力墙的端部，也就是暗柱的钢筋。暗柱的钢筋除了起着抗弯承载力之外，还能约束剪力墙的混凝土，同时还能确保剪力墙的稳定，使剪力墙的延性也能得到提高。对于暗柱钢筋，除了竖向方向，还得设有箍筋。二、剪力墙中钢筋的布置从上述的分析可发现，钢筋放在剪力墙结构中不同位置所起的作用不同,如竖向水平钢筋和
3、水平分布钢筋所布置的方向是完全不同，同时两种钢筋的相互位置哪个在外，哪个在内所得到的效果又是完全不同的。如何根据施工图来进行判断钢筋种类以及合理地布置钢筋对于剪力墙结构钢筋的施工是关键。（1）水平分布钢筋布置。水平分布钢筋在剪力墙结构中通常都是布置双排，而且是水平方向布置。在布置水平分布钢筋中，竖向分布钢筋应布置在内侧，水平分布钢筋布置在外侧。采用这种钢筋布置方式，主要是考虑到利用其来抵抗温度应力，阻止混凝土温度所造成的开裂。而对于较长而薄的墙体来说，更应该采用这种钢筋布置方式。（2）竖向分布钢筋布置。一般情况下，竖向分布钢筋都布置在水平分布钢筋的内侧，而且竖向分布钢筋适宜连续不间断的穿越暗梁

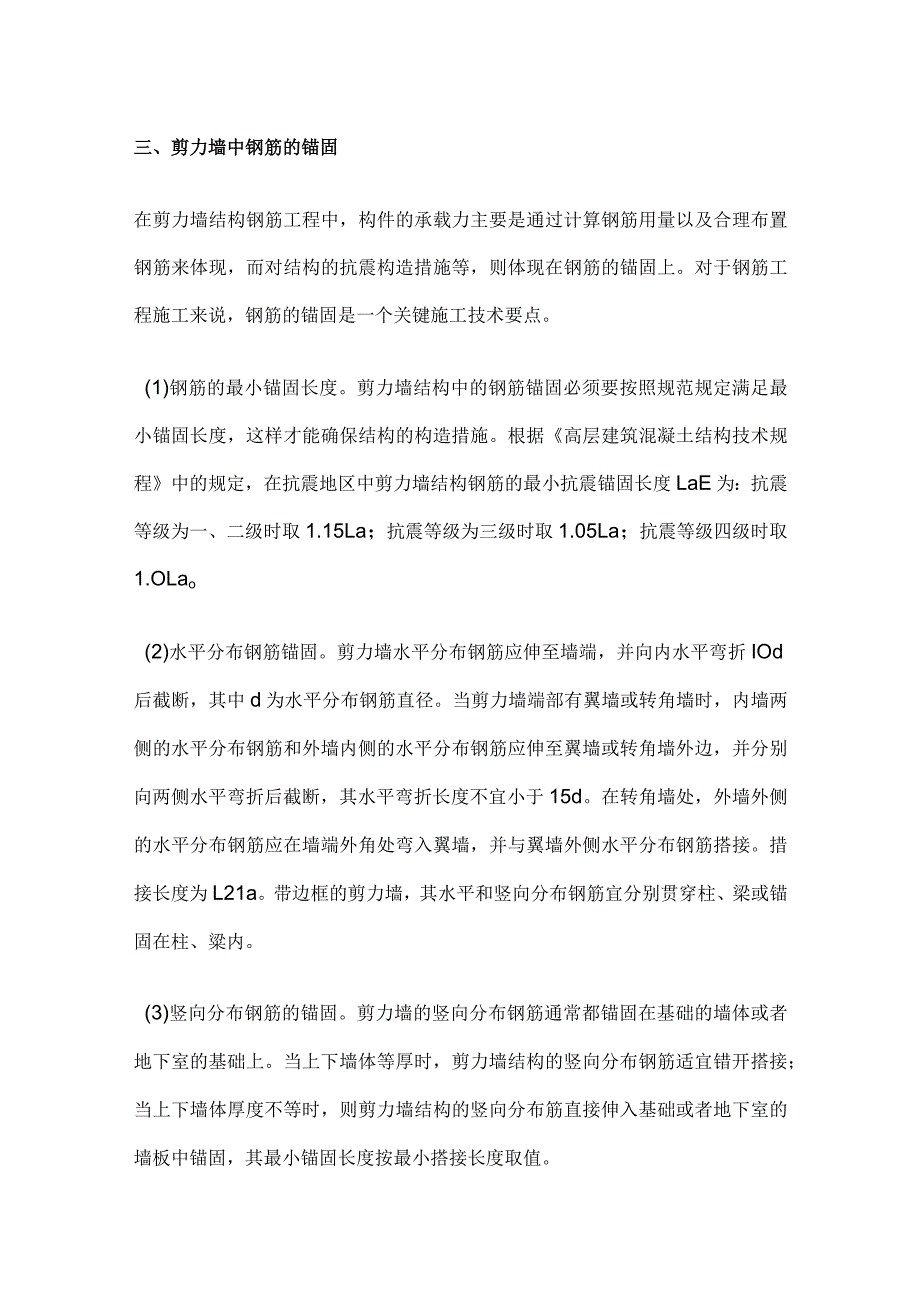

4、。其穿越暗梁时，竖向分布钢筋同样适宜布置在暗梁纵向钢筋的内侧。而且剪力墙通常都是双层布置竖向分布钢筋。若剪力墙厚度较小，也可以把竖向分布钢筋布置在暗梁纵向钢筋的外侧。但无论竖向分布钢筋布置在暗梁纵向钢筋的外侧还是内侧，都必须采用拉结筋，固定竖向分布钢筋与暗梁纵筋，以增加对竖向分布钢筋的约束作用。(3)连梁和暗梁钢筋布置。两端剪力墙中的连梁纵向钢筋应布置在所有构件的最内侧，即连粱纵筋应布置在水平分布钢筋和竖向分布钢筋的内侧。对于暗粱的纵向钢筋则应布置在两端暗柱的纵筋内侧，同时应两端锚固在暗柱内。三、剪力墙中钢筋的锚固在剪力墙结构钢筋工程中，构件的承载力主要是通过计算钢筋用量以及合理布置钢筋来体现
5、，而对结构的抗震构造措施等，则体现在钢筋的锚固上。对于钢筋工程施工来说，钢筋的锚固是一个关键施工技术要点。(1)钢筋的最小锚固长度。剪力墙结构中的钢筋锚固必须要按照规范规定满足最小锚固长度，这样才能确保结构的构造措施。根据高层建筑混凝土结构技术规程中的规定，在抗震地区中剪力墙结构钢筋的最小抗震锚固长度LaE为：抗震等级为一、二级时取1.15La；抗震等级为三级时取1.05La；抗震等级四级时取1.OLao(2)水平分布钢筋锚固。剪力墙水平分布钢筋应伸至墙端，并向内水平弯折IOd后截断，其中d为水平分布钢筋直径。当剪力墙端部有翼墙或转角墙时，内墙两侧的水平分布钢筋和外墙内侧的水平分布钢筋应伸至翼
6、墙或转角墙外边，并分别向两侧水平弯折后截断，其水平弯折长度不宜小于15d。在转角墙处，外墙外侧的水平分布钢筋应在墙端外角处弯入翼墙，并与翼墙外侧水平分布钢筋搭接。措接长度为L21a。带边框的剪力墙，其水平和竖向分布钢筋宜分别贯穿柱、梁或锚固在柱、粱内。(3)竖向分布钢筋的锚固。剪力墙的竖向分布钢筋通常都锚固在基础的墙体或者地下室的基础上。当上下墙体等厚时，剪力墙结构的竖向分布钢筋适宜错开搭接；当上下墙体厚度不等时，则剪力墙结构的竖向分布筋直接伸入基础或者地下室的墙板中锚固，其最小锚固长度按最小搭接长度取值。四、剪力墙中钢筋的连接剪力墙结构钢筋工程中，钢筋连接方法主要有绑扎连接、机械连接以及焊接
7、连接，其中尤其以绑扎连接居多。因此本文着重探讨剪力墙中钢筋的绑扎连接要点。(1)竖向分布钢筋。剪力墙的纵向钢筋每段钢筋长度不宣超过4m(钢筋的直径12mm)或6m(直径12mm),水平段每段长度不宜超过8m,以利绑扎。剪力墙竖向分布钢筋可在同一高度搭接，搭接长度不应小于1.21a。（2）水平分布钢筋。剪力墙水平分布钢筋的措接长度不应小于1.2lao（Ia为钢筋锚固长度）。同排水平分布钢筋的措接接头之间及上、下相邻水平分布钢筋的搭接接头之间沿水平方向的净间距不宜小于500mm。（3）钢筋绑扎其他要点。将预留钢筋调直理顺，并将表面砂浆等杂物清理干净。先立24根纵向筋，并划好横筋分档标志，然后于下部及齐胸处绑两根定位水平筋，并在横筋上划好分档标志，然后绑其余纵向筋，最后绑其余横筋。如剪力墙中有暗粱、暗柱时，应先绑暗梁、暗柱再绑周围横筋。剪力墙的钢筋网绑扎。全部钢筋的相交点都要扎牢，绑扎时相邻绑扎点的铁丝扣成八字形，以免网片歪斜变形。混凝土浇筑前，对伸出的墙体钢筋进行修整，并绑一道临时横筋固定伸出筋的间距（甩筋的间距）。墙体混凝土浇筑时派专人看管钢筋，浇筑完后立即对伸出的钢筋（甩筋）进行修整。
