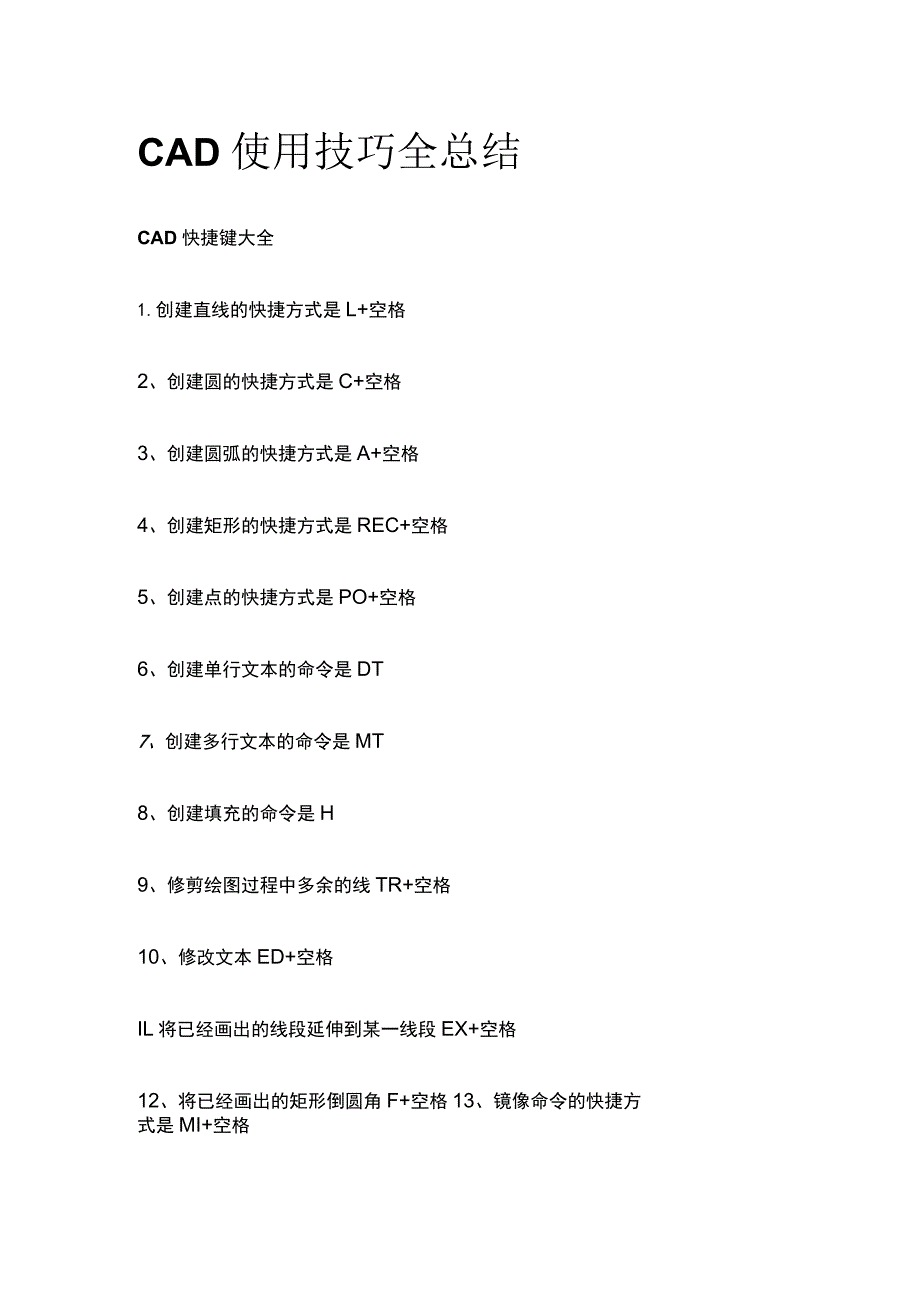

1、CAD使用技巧全总结CAD快捷键大全1.创建直线的快捷方式是L+空格2、创建圆的快捷方式是C+空格3、创建圆弧的快捷方式是A+空格4、创建矩形的快捷方式是REC+空格5、创建点的快捷方式是PO+空格6、创建单行文本的命令是DT7、创建多行文本的命令是MT8、创建填充的命令是H9、修剪绘图过程中多余的线TR+空格10、修改文本ED+空格IL将已经画出的线段延伸到某一线段EX+空格12、将已经画出的矩形倒圆角F+空格13、镜像命令的快捷方式是MI+空格14、复制命令的快捷方式是C0+空格15、局部观察平面图细节时，通常使用Z+空格16、可以在工作区看到实时缩放的放大镜Z+空格+空格17、移动命令是

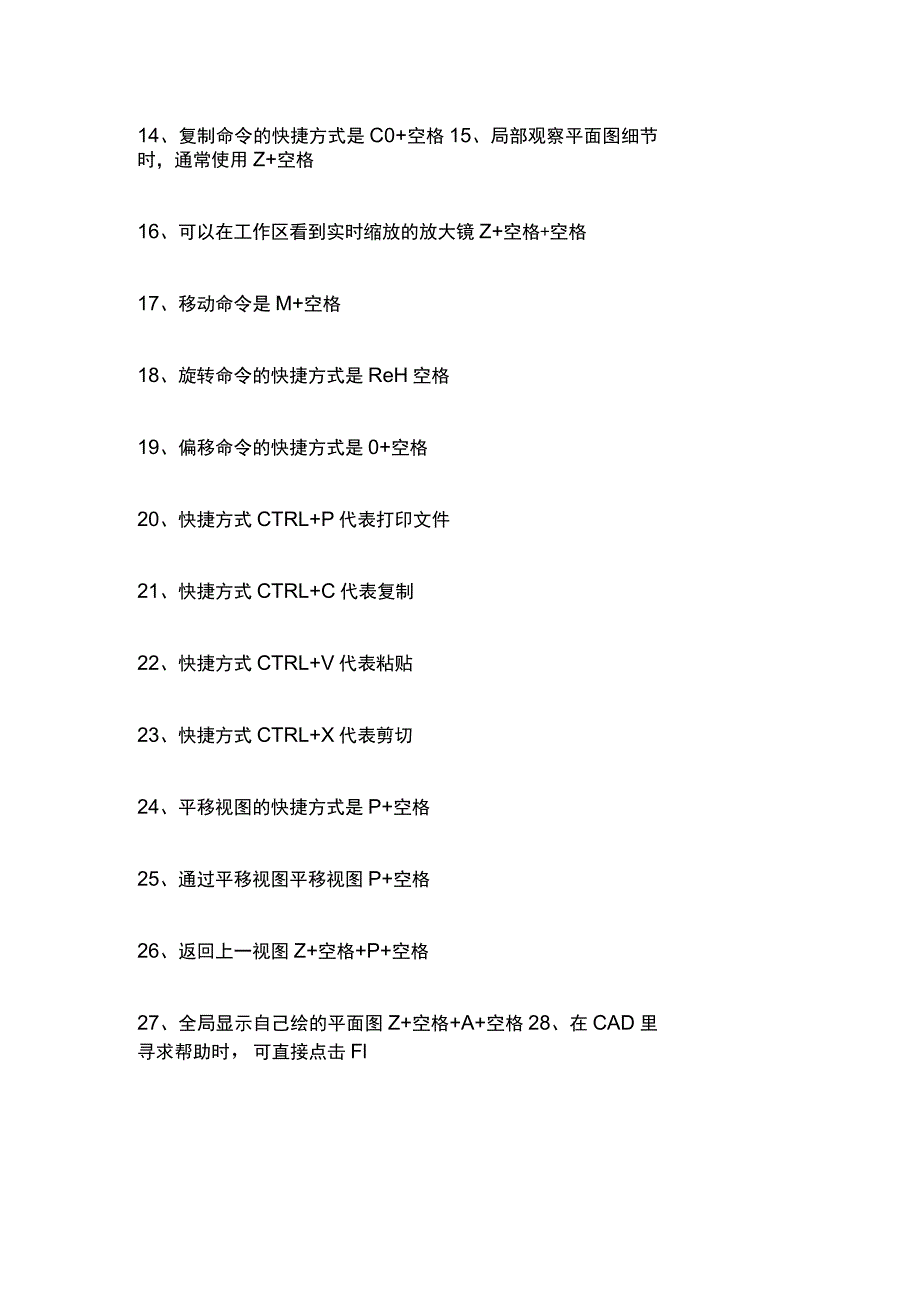

2、M+空格18、旋转命令的快捷方式是ReH空格19、偏移命令的快捷方式是0+空格20、快捷方式CTRL+P代表打印文件21、快捷方式CTRL+C代表复制22、快捷方式CTRL+V代表粘贴23、快捷方式CTRL+X代表剪切24、平移视图的快捷方式是P+空格25、通过平移视图平移视图P+空格26、返回上一视图Z+空格+P+空格27、全局显示自己绘的平面图Z+空格+A+空格28、在CAD里寻求帮助时，可直接点击Fl29、正交的快捷方式是F830、打开和关闭对象捕捉工具的快捷方式是F331、直线标注的快捷方式是DLI+空格32、调整文字样式可以通过ST+空格快捷方式实现33、重新生成的快捷方式是R+E+

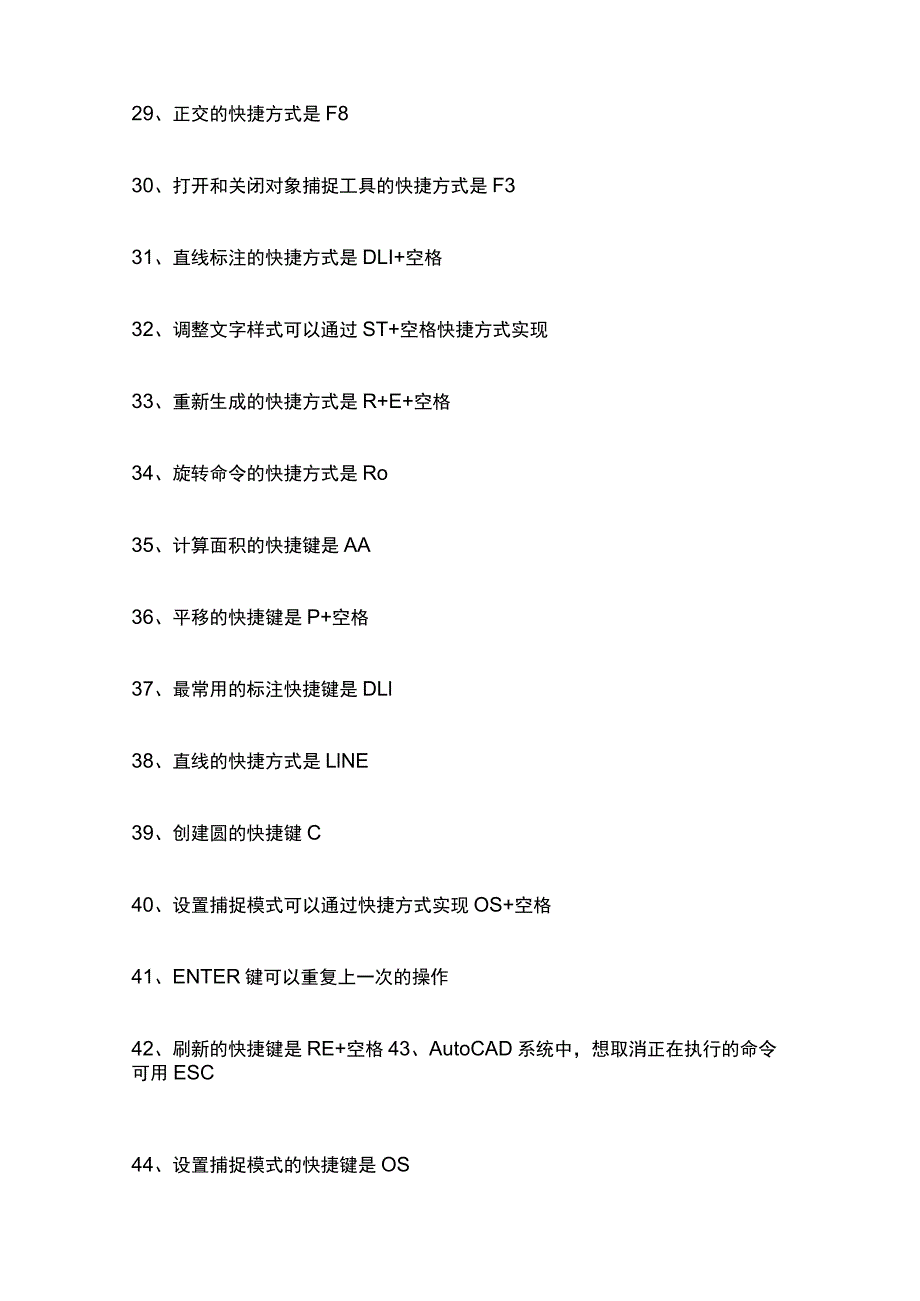

3、空格34、旋转命令的快捷方式是Ro35、计算面积的快捷键是AA36、平移的快捷键是P+空格37、最常用的标注快捷键是DLl38、直线的快捷方式是LlNE39、创建圆的快捷键C40、设置捕捉模式可以通过快捷方式实现OS+空格41、ENTER键可以重复上一次的操作42、刷新的快捷键是RE+空格43、AutoCAD系统中，想取消正在执行的命令可用ESC44、设置捕捉模式的快捷键是OS45、偏移命令的快捷方式是。46、可以修改文本edCAD技巧篇1、如何CAD默认保存文件为低版本？在绘图界面输入OP点击打开和保存选项卡-在文件保存-另存为处选择低版本即可。2.文字镜像如何设置转动与不转动？在镜像前，输
4、入Mirrtext指令（输入新值o代表不转动；输入新值1代表转动）一待指令完成后，输入Mi镜像指令即可。3、CAD的版本转换A、CAD高版本可以打开所有低版本的图纸；B、CAD低版本不可以打开高版本的图纸；U高版本转成低版本的方法，直接点击另存为，将文件类型可以改成任意的低版本；D、将低版本转换成高版本，就比较复杂了，需要第三方软件，也就是版本转换器。4、加选无效时如何解决？正确的设置应该是可以连续选择多个物体，但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体。解决方法：OP（选项）一选择一SHIFT键添加到选择集（把勾去掉）用SHIFT键添加到选择集去掉勾后则加选有效，反之加选无
5、效。5、填充无效时如何解决？有的时候填充时会填充不出来，除了系统变量需要考虑外，还需要去OP选项里检查一下。解决方法：OP-显示-应用实体填充（打上勾）6 .多段线如何合并？输入PE指令一选择需合并的一条线，输入Y,再接着输入J选择所有需要合并的线条即可。7 .鼠标中键不好用怎么办？正常情况下，CAD的滚轮可用来放大和缩小，还有就是平移（按住），但有的时候，按住滚轮时，不是平移，而是出下一个菜单。解决方法：这时只需调下系统变量mbuttonpan即可,初始值：1当按住并拖动按钮或滑轮时，支持平移操作。8 .CAD命令三键还原如果CAD里的系统变量被人无意更改，或一些参数被人有意调整了怎么办？这
6、时不需重装，也不需要逐个修改。解决方法：OP选项一配置一重置注意：恢复后，有些选项还需要一些调整，例如十字光标的大小等。9 .CAD技巧众所周知，确定键有两个，一个是回车另一个则是空格，但现在就让我们用右键来代替他们吧。解决方法:OP选项一用户系统配置一绘图区域中使用快捷菜单（打上勾）自定义右键单击进去一把所有的重复上一个命令打上勾。10 .命令行中的模型，布局不见了如何解决？OP选项一显示一显示布局和模型选项卡（打上勾即可）。11、如果两次都需要打印一样的线型，如何设置？换言之，如何保存打印列表？解决方法：OP选项一打印一添加打印列表，但在这之前，你得自己建立一个属于自己的例表。12、如何在
7、图形窗口中显示滚动条？解决方法：OP一显示一图形窗口中显示滚动条即可。13、圆形图不圆了如何解决？方法一：这个简单，直接输入指令RE就可以；方法二：0P一显示一将圆或圆弧平滑度调大一点即可。14、如何解决汉字不显示或输入汉字变问号的问题？答：原因可能是：1）对应的字型没有使用汉字字体，如HZTXT.SHX等;2）当前系统中没有汉字字体形文件；应将所用到的形文件复制到AutoCAD的字体目录中；3）对于某些符号，如希腊字母等，同样必须使用对应的字体形文件，否则会显示成问号。如果找不到错误的字体是什么，或者你眼神不太好,性子有点急，那么你重新设置正确字体及大小，重新写一个，然后用小刷子点新输入的字
8、体去刷错误的字体即可。（注意：系统是有一些自带的字体，但有的时候由于错误操作，或等等一些外界因素而导致汉字字体丢失，这样会给你带来很大的不便，这时你去别人的电脑中复制一些字体过来即可。）15、如何减少文件大小？答：在图形完稿后，执行清理（PURGE）命令，清理掉多余的数据，如无用的块，没有实体的图层，未用的线型、字体、尺寸样式等，可以有效减少文件大小。一般彻底清理需要PURGE二到三次。-purge,前面加个减号，清理得会更彻底些。16、DWG文件破坏了怎么办？答：文件一绘图实用程序一修复，选中你要修复的文件。17.如何解决输入的文字高度无法改变问题？答：使用的字型的高度值不为。时，用DTEX
9、T命令书写文本时都不提示输入高度，这样写出来的文本高度是不变的，包括使用该字型进行的尺寸标注。18、为什么有些图形能显示不能打印？答如果图形绘制在AUtoCAD自动产生的图层上就会出现这种情况。应避免在这些层。19、如何设置镜像后的字体保持不旋转？值为0时，可保持镜像过来的字体不旋转时，进行旋转。20、如何修改块？答：很多人都以为修改不了块，就将其炸开，然后改完再合并重定义成块，下面有一个简单的办法：修改块命令：REFEdit,按提示，修改好后用命令：Refclosez确定保存，你原先的按改后也随之保存。21、打印出的字体是空心该如何解决？在命令行输入TEXTFILL命令，值为O则字体为空心。
10、值为1则字体为实心的。22.特殊符号如何输入？我们知道表示直径的用控制码%C、表示地平面的土用控制码%P、标注度符号用控制码%D。可是在CAD里如何输入呢？1)T文字命令，拖出一个文本框框；2)在对话框中右键一符号一会出现一些选项。23、平方如何打出来？先对图进行标注，然后用ED命令，在文字格式菜单中的下拉菜单下选择即可标注平方等特殊字符。24、如何恢复错误文件？有时我们辛苦几天绘制的CAD图会因为停电或其它原因突然打不开了，而且没有备份文件，这时我们可以试试下面的方法恢复：在文件(File)菜单中选择绘图实用程序/修复(DraWingUtilitieS/Recover)项,在弹出的选择文件S
11、electFile)”对话框中选择要恢复的文件后确认，系统开始执行恢复文件操作。25、如何消除点标记？在AUtoCAD中有时有交叉点标记会在鼠标点击处产生用BLIPMODE命令，并在提示行下输入OFF即可消除它。CAD实操篇文字工具的使用及标注样式1、文字样式的设置与输入在菜单栏格式一栏中可以对文字样式（ST）进行设置，通过文字样式的设置，可以设置文字的字体，大小等。使用多行文字拉出文字框，在文字框内输入文字内容，也可选择文字之后再对文字的内容进行编辑，可以调整文字的大小，颜色，加粗，加斜，下划线，上划线等参数。字体样式设置2.尺寸样式设置在菜单栏格式选项下可以选择尺寸样式，选择之后可以对尺寸
12、样式进行设置，在尺寸样式中有线，符号和箭头，文字，调整，主单位，换算单位，公差七大选项，在这些选项中可以对尺寸样式的参数进行设置。倒角、圆角命令的讲解1倒角命令的讲解使用倒角命令可以把两条有角度的线进行连接，可以选择以距离方式倒角或以角度方式倒角。在倒角过程中也可以对修剪方式进行设置，当需要倒两个或者两个以上角的时候，可以选择多个（M）对图形进行多个倒角。2.圆角命令的讲解同倒角命令相似，使用圆角命令可以将两条有角度的线条连接到一起,输入圆角命令（F）,输入半径（R）设置圆角的半径值，选择两条线条，就可以完成圆角命令。与倒角命令相同，圆角命令也可以设置修剪与不修剪，当需要倒两个或两个以上圆角的时候，也可以选择多个（M）进行多个倒角命令。
