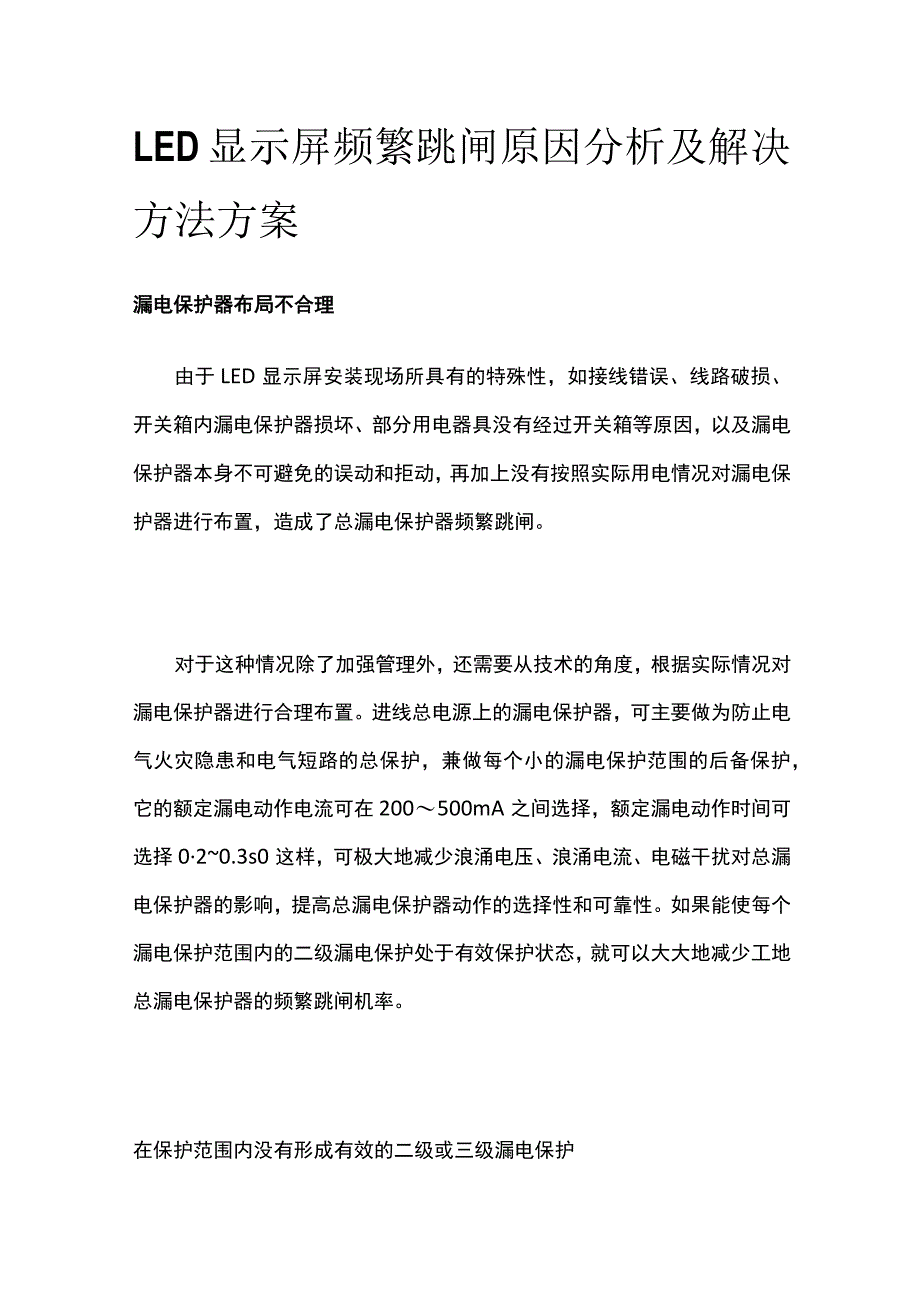

1、LED显示屏频繁跳闸原因分析及解决方法方案漏电保护器布局不合理由于LED显示屏安装现场所具有的特殊性，如接线错误、线路破损、开关箱内漏电保护器损坏、部分用电器具没有经过开关箱等原因，以及漏电保护器本身不可避免的误动和拒动，再加上没有按照实际用电情况对漏电保护器进行布置，造成了总漏电保护器频繁跳闸。对于这种情况除了加强管理外，还需要从技术的角度，根据实际情况对漏电保护器进行合理布置。进线总电源上的漏电保护器，可主要做为防止电气火灾隐患和电气短路的总保护，兼做每个小的漏电保护范围的后备保护，它的额定漏电动作电流可在200500mA之间选择，额定漏电动作时间可选择020.3s0这样，可极大地减少浪涌

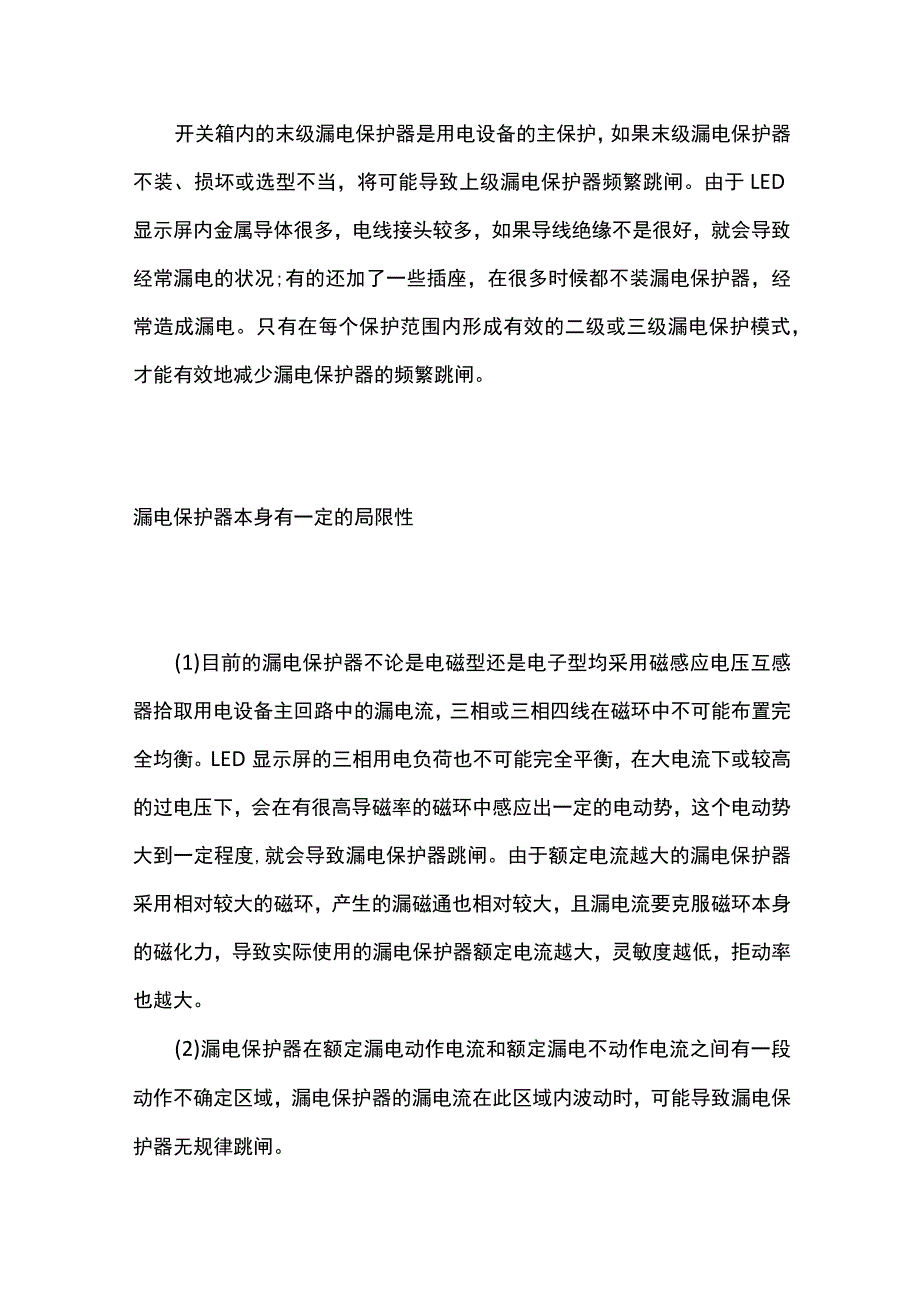

2、电压、浪涌电流、电磁干扰对总漏电保护器的影响，提高总漏电保护器动作的选择性和可靠性。如果能使每个漏电保护范围内的二级漏电保护处于有效保护状态，就可以大大地减少工地总漏电保护器的频繁跳闸机率。在保护范围内没有形成有效的二级或三级漏电保护开关箱内的末级漏电保护器是用电设备的主保护，如果末级漏电保护器不装、损坏或选型不当，将可能导致上级漏电保护器频繁跳闸。由于LED显示屏内金属导体很多，电线接头较多，如果导线绝缘不是很好，就会导致经常漏电的状况;有的还加了一些插座，在很多时候都不装漏电保护器，经常造成漏电。只有在每个保护范围内形成有效的二级或三级漏电保护模式，才能有效地减少漏电保护器的频繁跳闸。漏电
3、保护器本身有一定的局限性(1)目前的漏电保护器不论是电磁型还是电子型均采用磁感应电压互感器拾取用电设备主回路中的漏电流，三相或三相四线在磁环中不可能布置完全均衡。LED显示屏的三相用电负荷也不可能完全平衡，在大电流下或较高的过电压下，会在有很高导磁率的磁环中感应出一定的电动势，这个电动势大到一定程度,就会导致漏电保护器跳闸。由于额定电流越大的漏电保护器采用相对较大的磁环，产生的漏磁通也相对较大，且漏电流要克服磁环本身的磁化力，导致实际使用的漏电保护器额定电流越大，灵敏度越低，拒动率也越大。(2)漏电保护器在额定漏电动作电流和额定漏电不动作电流之间有一段动作不确定区域，漏电保护器的漏电流在此区域

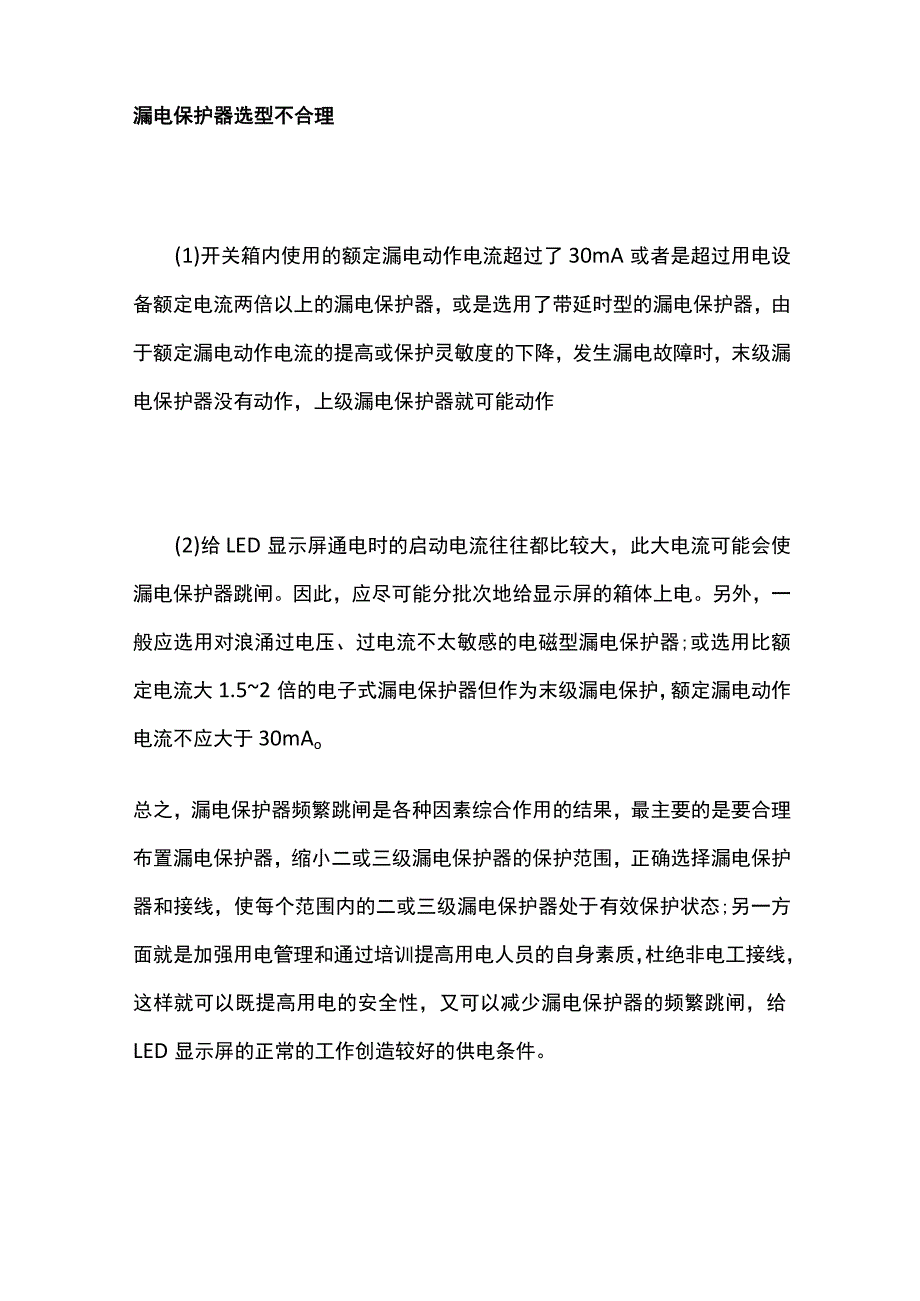

4、内波动时，可能导致漏电保护器无规律跳闸。漏电保护器选型不合理(1)开关箱内使用的额定漏电动作电流超过了30mA或者是超过用电设备额定电流两倍以上的漏电保护器，或是选用了带延时型的漏电保护器，由于额定漏电动作电流的提高或保护灵敏度的下降，发生漏电故障时，末级漏电保护器没有动作，上级漏电保护器就可能动作(2)给LED显示屏通电时的启动电流往往都比较大，此大电流可能会使漏电保护器跳闸。因此，应尽可能分批次地给显示屏的箱体上电。另外，一般应选用对浪涌过电压、过电流不太敏感的电磁型漏电保护器;或选用比额定电流大1.52倍的电子式漏电保护器但作为末级漏电保护，额定漏电动作电流不应大于30mAo总之，漏电保护器频繁跳闸是各种因素综合作用的结果，最主要的是要合理布置漏电保护器，缩小二或三级漏电保护器的保护范围，正确选择漏电保护器和接线，使每个范围内的二或三级漏电保护器处于有效保护状态;另一方面就是加强用电管理和通过培训提高用电人员的自身素质，杜绝非电工接线，这样就可以既提高用电的安全性，又可以减少漏电保护器的频繁跳闸，给LED显示屏的正常的工作创造较好的供电条件。
