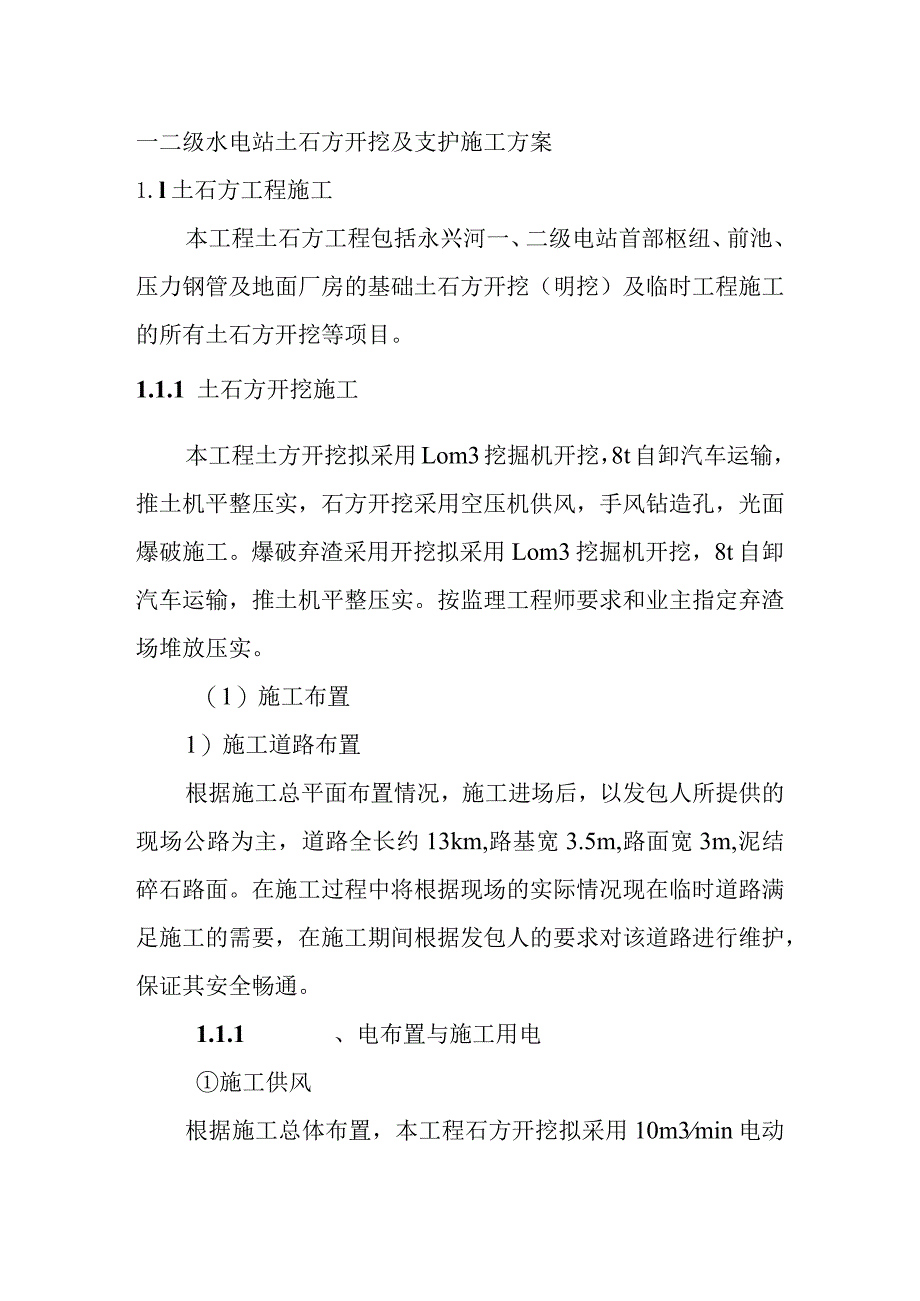

1、一二级水电站土石方开挖及支护施工方案1.l土石方工程施工本工程土石方工程包括永兴河一、二级电站首部枢纽、前池、压力钢管及地面厂房的基础土石方开挖（明挖）及临时工程施工的所有土石方开挖等项目。1.1.1 土石方开挖施工本工程土方开挖拟采用Lom3挖掘机开挖，8t自卸汽车运输，推土机平整压实，石方开挖采用空压机供风，手风钻造孔，光面爆破施工。爆破弃渣采用开挖拟采用Lom3挖掘机开挖，8t自卸汽车运输，推土机平整压实。按监理工程师要求和业主指定弃渣场堆放压实。（1）施工布置1）施工道路布置根据施工总平面布置情况，施工进场后，以发包人所提供的现场公路为主，道路全长约13km,路基宽3.5m,路面宽3m

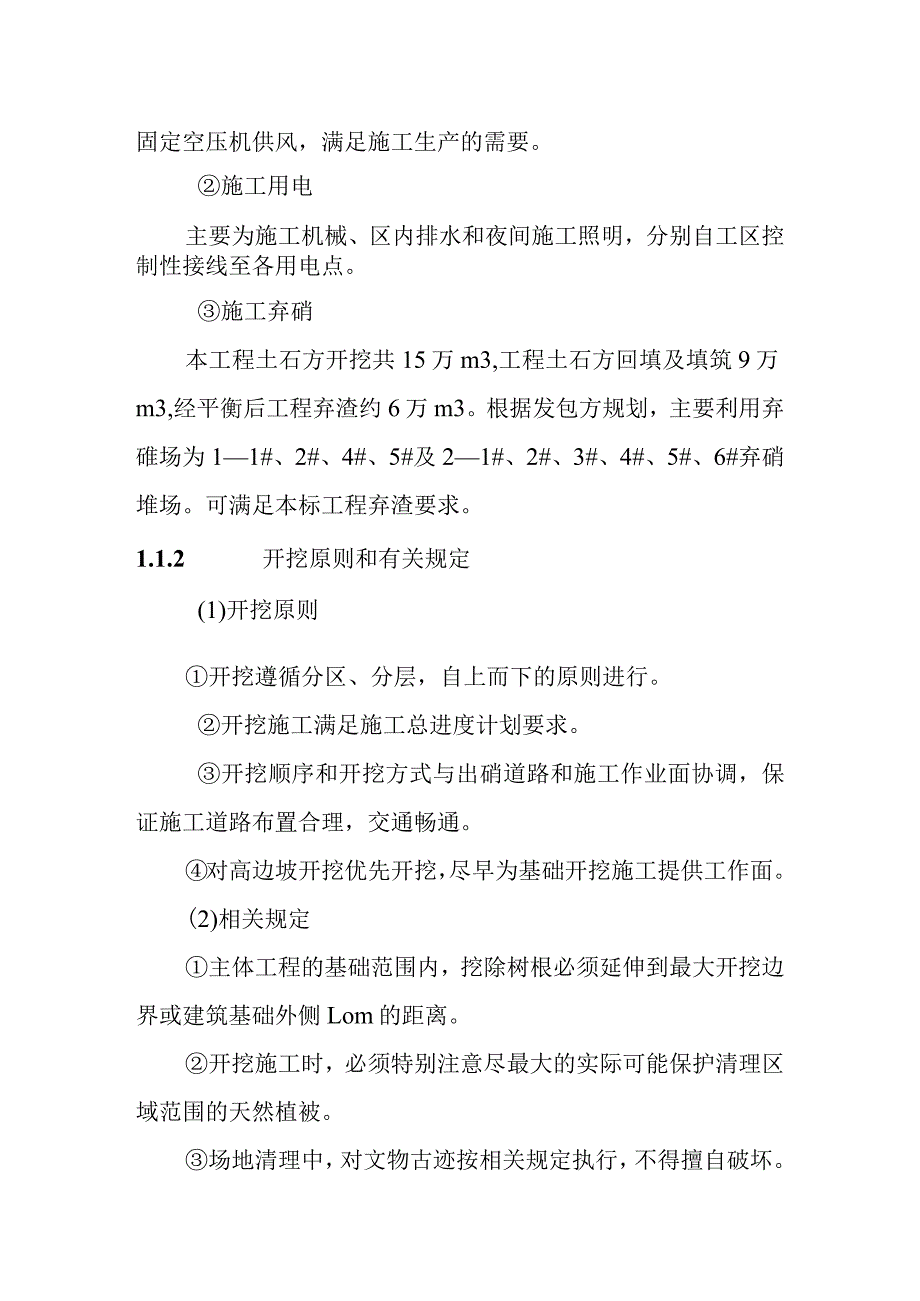

2、,泥结碎石路面。在施工过程中将根据现场的实际情况现在临时道路满足施工的需要，在施工期间根据发包人的要求对该道路进行维护，保证其安全畅通。1.1.1 、电布置与施工用电施工供风根据施工总体布置，本工程石方开挖拟采用10m3min电动固定空压机供风，满足施工生产的需要。施工用电主要为施工机械、区内排水和夜间施工照明，分别自工区控制性接线至各用电点。施工弃硝本工程土石方开挖共15万m3,工程土石方回填及填筑9万m3,经平衡后工程弃渣约6万m3。根据发包方规划，主要利用弃碓场为11#、2#、4#、5#及21#、2#、3#、4#、5#、6#弃硝堆场。可满足本标工程弃渣要求。1.1.2 开挖原则和有关规定

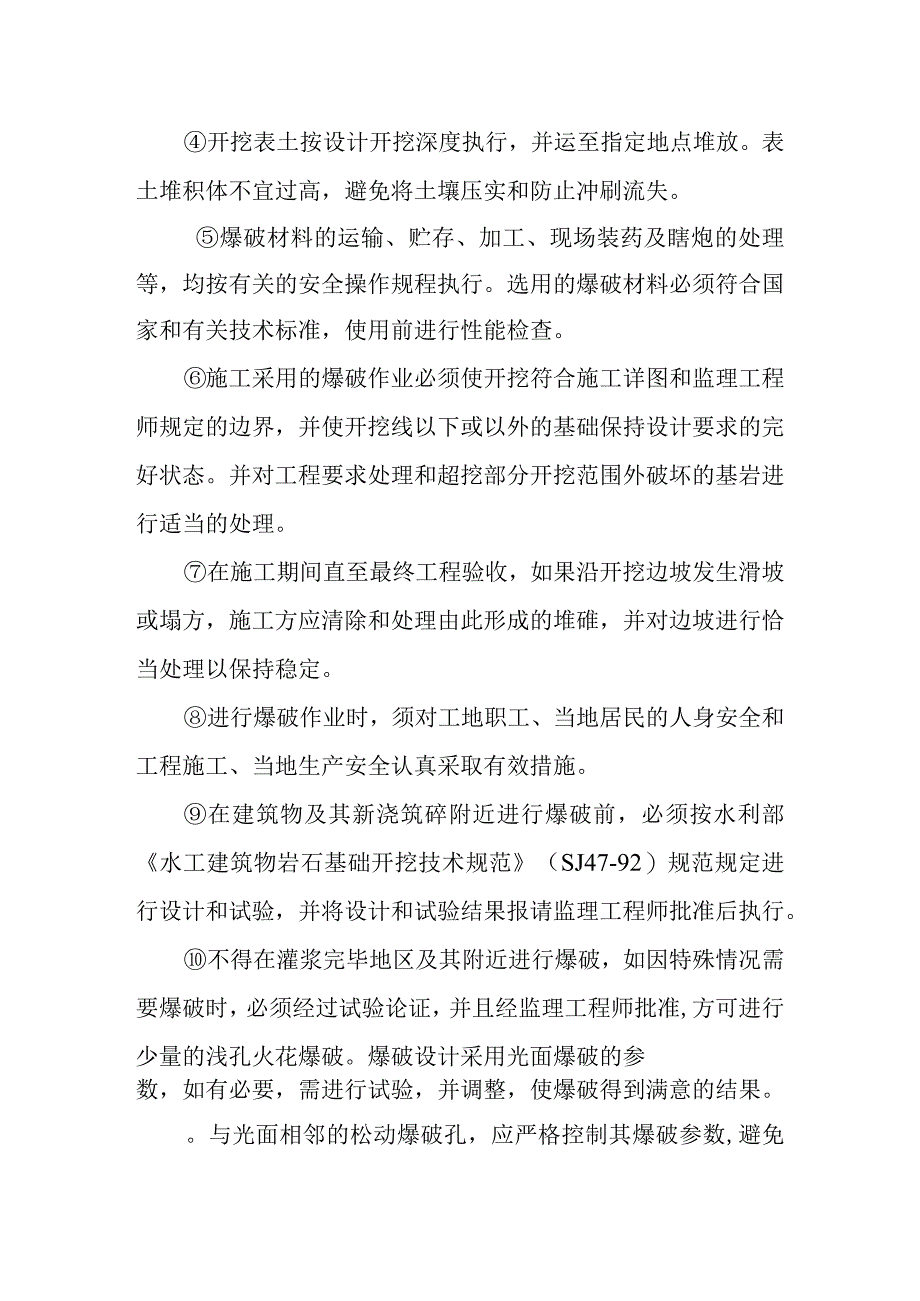

3、(1)开挖原则开挖遵循分区、分层，自上而下的原则进行。开挖施工满足施工总进度计划要求。开挖顺序和开挖方式与出硝道路和施工作业面协调，保证施工道路布置合理，交通畅通。对高边坡开挖优先开挖，尽早为基础开挖施工提供工作面。(2)相关规定主体工程的基础范围内，挖除树根必须延伸到最大开挖边界或建筑基础外侧Lom的距离。开挖施工时，必须特别注意尽最大的实际可能保护清理区域范围的天然植被。场地清理中，对文物古迹按相关规定执行，不得擅自破坏。开挖表土按设计开挖深度执行，并运至指定地点堆放。表土堆积体不宜过高，避免将土壤压实和防止冲刷流失。爆破材料的运输、贮存、加工、现场装药及瞎炮的处理等，均按有关的安全操作规
4、程执行。选用的爆破材料必须符合国家和有关技术标准，使用前进行性能检查。施工采用的爆破作业必须使开挖符合施工详图和监理工程师规定的边界，并使开挖线以下或以外的基础保持设计要求的完好状态。并对工程要求处理和超挖部分开挖范围外破坏的基岩进行适当的处理。在施工期间直至最终工程验收，如果沿开挖边坡发生滑坡或塌方，施工方应清除和处理由此形成的堆碓，并对边坡进行恰当处理以保持稳定。进行爆破作业时，须对工地职工、当地居民的人身安全和工程施工、当地生产安全认真采取有效措施。在建筑物及其新浇筑碎附近进行爆破前，必须按水利部水工建筑物岩石基础开挖技术规范（SJ47-92）规范规定进行设计和试验，并将设计和试验结果报
5、请监理工程师批准后执行。不得在灌浆完毕地区及其附近进行爆破，如因特殊情况需要爆破时，必须经过试验论证，并且经监理工程师批准,方可进行少量的浅孔火花爆破。爆破设计采用光面爆破的参数，如有必要，需进行试验，并调整，使爆破得到满意的结果。与光面相邻的松动爆破孔，应严格控制其爆破参数,避免对保留岩体造成破坏，或使其间留下不应有的岩体，造成施工困难。开挖时，开挖后出露的软弱岩层和泥化破碎带区域，必须按施工详图的规定，采取有效的处理措施。（3）开挖分层该项目开挖主要以边坡石方开挖和覆盖层开挖，覆盖层开挖分层厚为2m3m。石方开挖分层为36m。1.1.3 开挖施工程序开挖程序为自上而下进行，按照施工总体进度
6、的安排，有重点的逐段逐层开挖，为后序施工提供条件。各部位土石方明挖均采用自上而下分层（梯段）施工。土石方开挖一般施工程序为：场地清理f危岩处理一测量放线一钻孔、爆破一出硝一坡面清理与修整f坡面验收一边坡支护及验收一下一循环作业或完工。设计边坡开挖前，做好开挖线外的场地清理和危石处理，修建地表截、排水沟。开挖采取自上而下分层进行，马道（如有）之间的设计边坡一次光面成型，大面积开挖垂直梯段高度一般为47m,每层边坡开挖完后及时申请初验并经验收合格后进行支护作业。开挖边坡的支护在分层开挖的过程中逐层进行，上层的支护使下层的开挖能安全顺利的进行。施工期间，定期对边坡的稳定进行安全监测，对有可能失稳的地
7、段及时报告监理工程师或业主并采取措施保证边坡的稳定。1.1.4 施工方法（1）土方开挖本工程土方开挖所指土方系指人工填土、表土、黄土、砂土、淤泥、黏土、砾质土、砂砾石、松散坍塌体及软弱的全风化岩石，以及小于或等于07m3的孤石或岩块等，无需采用爆破技术而可直接使用手工工具或土方机械开挖的全部材料。土方开挖拟采用LOm3挖掘机开挖，8t自卸汽车运输，推土机平整压实，开挖时自上而下进行施工，所有主体工程建筑物的基础开挖均应在旱地进行施工。在雨季施工中，应有保证基础工程质量和安全施工的技术措施，有效防止雨水冲刷边坡和侵蚀地基土壤。校核测量开挖过程中，要求经常校核测量开挖平面位置、水平标高、控制桩号、
8、水准点和边坡坡度等是否符合施工图纸的要求。并及时校核测量成果报告给现场施工人员确保开挖尺寸位置准确。临时边坡的稳定主体工程的临时开挖边坡，应按施工图纸所示或监理人的指示进行开挖。对自行确定边坡坡度、且时间保留较长的临时边坡，经监理工程师检查认为存在不安全因素时，应进行补充开挖和采取保护措施。基础和边坡开挖土方明挖应从上至下分层分段依次进行，严禁自下而上或采取倒悬的开挖方法，施工中随时作成一定的坡势，以利排水，开挖过程中应避免边坡稳定范围形成积水。基础和边坡易风化崩解的土层，开挖后不能及时回填的，应保留保护层。边坡的风化岩块、坡积物、残积物和滑坡体应按施工图纸要求开挖清理，并应在下部边坡施工前完
9、成。清除出的废料，应全部运出开挖范围以外，堆放在监理工程师指定的场地。弃土的堆置不允许在开挖范围的上侧弃土，必须在边坡上部堆置弃土时应确保开挖边坡的稳定，并经监理工程师批准。在冲沟内或沿河岸岸边弃土时，应防止山洪造成泥石流或引起河道堵塞。机械开挖的边坡修整使用机械开挖土方时，实际施工的边坡坡度应适当留有修坡余量，再用人工修整，应满足施工图纸要求的坡度和平整度。边坡面渗水排除在开挖边坡上遇有地下水渗流时，应在边坡修整和加固前，采取有效的疏导和保护措施。边坡的护面和加固为防止修整后的开挖边坡遭受雨水冲刷，边坡的护面和加固工作应在雨季前按施工图纸要求完成。开挖线的变更在工程实施过程中，根据土方明挖及
10、基础准备所揭示的地质特性，需要对施工图纸所示的开挖线作必要修改时，应按监理工程师签发的设计修改图执行，修改的内容涉及变更的应按本合同通用合同条件第39条的规定办理。因施工需要变更施工图纸所示的开挖线，应报送监理工程师批准后，方可实施，其增加的开挖费用应由计入报价，发包人不为此另行支付费用。施工中，若发现实际地质情况有较大变化，应及时将情况报告监理工程师，并按监理人批准的修改设计施工，此种修改不能作为人员窝工费和机械停置费索赔依据，由此引起的开挖和支护工程量等变更，按合同条款有关变更的规定办理。边坡安全的应急措施土方明挖过程中，如出现裂缝和滑动迹象时，应立即暂停施工和采取应急抢救措施，并通知监理
11、人。必要时，应按监理人的指示设置观测点，及时观测边坡变化情况，并做好记录。施工期临时排水沿山坡开挖的工程，为保护其开挖边坡免受雨水冲刷，在边坡开挖前，按施工图纸的要求开挖并完成边坡上部永久性山坡截水沟的施工。对其上部未设置永久性山坡截水沟的边坡面，加设临时性山坡截水沟，并经监理人批准后，在边坡开挖前予以实施。在场地开挖过程中，做好临时性地面排水设施，包括按监理人要求保持必要的地面排水坡度、设置临时坑槽、使用机械排除积水以及开挖排水沟排走雨水和地面积水等。保护永久建筑物和永久边坡免受冲刷，采取的临时排水措施，注意保护已开挖的永久边坡面及附近建筑物及其基础免受冲刷和侵蚀破坏。在平地或凹地进行开挖作
12、业时，在开挖区周围设置挡水堤和开挖周边排水沟以及采取集水坑抽水等措施，阻止场外水流进人场地，并有效排除积水。（2）石方开挖石方开挖采用空压机供风，手风钻造孔，光面爆破施工。爆破弃渣米用开挖拟米用LOm3挖掘机开挖，8t自卸汽车运输，推土机平整压实。按监理工程师要求和业主指定弃渣场堆放压实。石方明挖施工工序见图5-1。测量放线大面积造孔翼W放;T廖D4A- -T- -J DCT清理出渣 &岩石顶面捡平出渣场地清理施工道路覆盖层开挖现场试脸 rtIUJI爆破设计2.4moLOm3反铲挖机装8t自卸汽车出硝，弃硝运到指定弃硝场堆放。边坡开挖后，打系统锚杆，挂钢筋网，喷射混凝土。(2)河床基础开挖基础
13、内覆盖层采用EX300L-5液压反铲挖掘机直接开挖，IOt自卸汽车运输出硝。对于大于0.7m3的孤石采用手风钻凿孔，小药量火雷管爆破改小。石方开挖区采用手风钻凿孔，周边采用光面爆破开挖成型。光面孔孔径：D=42mm炮孔间距a根据经验公式：a=(712)D贝(ja=10x42=420mm,选用a=50cm;不偶合系数：DdDd=Dd=25钻孔直径：42mm（成孔）d：药卷直径，选用药卷直径25mm贝（JDd=4225=1.68o线装药密度Qx：根据水工建筑物岩石基础开挖工程施工技术规范（SDJ211-83）介绍公式，Qx=0.188a0.5;a：炮孔间距,50cm；:岩石极限抗压强度，kgfcm
14、2,基于本工程岩石情况，选用920kgfcm2Qx=O.188509200.5=285gm,选用285gm,装药时底部加强装药23倍。堵塞长度：堵塞长度L取1.5m；采用空气间隔装药。该爆破参数施工中根据实际爆破试验进行调整。建基面保护层开挖建基面保护层开挖根据水工建筑物岩石基础开挖工程施工技术规范SL47-94,保护层厚度主要与地质条件、岩石特性、爆破方式和规模、爆破材料、炮孔装药直径有关，一般根据对梯段炮孔底以下的破坏深度的试验结果确定。本工程保护层开挖采用手风钻钻孔，底部设柔性垫层，电雷管起爆，一次爆除的方式，爆破参数暂定如下，实施阶段根据现场试验确定。孔径：该光面爆破孔采用手风钻打孔，
15、孔径D=42mm;最小抵抗线Wp：Wp=KWD(KW=15-30,选用KW=I5),故WP=Llm；台阶高度H：即为保护层厚度2.0m；炮孔深度h：考虑加1520cm底部柔软垫层，取h=2.15m;炮孑L间距a：a=(0.8-2.0)WP,选取a=L2xl.l=L3炮孔排距b：b=(0.81.0)*a；取b=1.0m;装药量Q：Q=(0.6-0.7)qWPaH,取q=0.55kgm3;故Q=1.02kg坑槽石方开挖槽坑开挖采用Y28手风钻钻孔，周边光面爆破，密眼、浅孔、小药量爆破，分层开挖，每层开挖厚度L52.0m底部预留LOm厚水平保护层，用手风钻浅孔小药量爆破。开挖渣料采用液压反铲挖掘机挖装，自卸汽车运输至本标指定渣场。(3)爆破设计本标工程边坡及地基周边开挖控制采用光面爆破，其它石方开挖采用浅孔松动爆破。光面爆破参数造孔机具：Y26手风钻造孔直径：42mm钻孔间距:0.5m造孔深度：2.5m药卷直径：25mm不偶合系数：L68线装药密度：282gm常规松动爆破参数造孔机具：Y26手风钻造孔直径：42m
