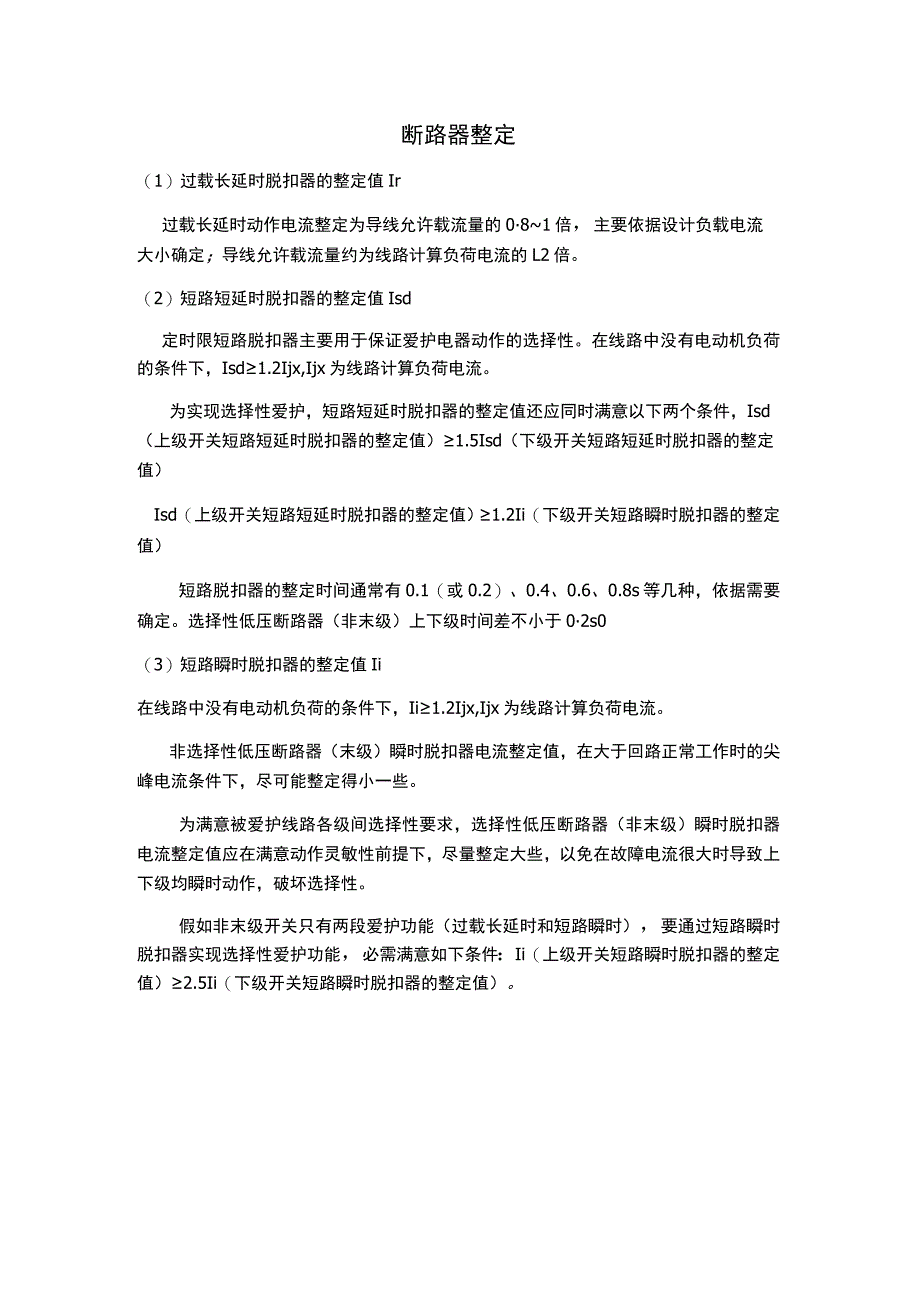

1、断路器整定（1）过载长延时脱扣器的整定值Ir过载长延时动作电流整定为导线允许载流量的081倍，主要依据设计负载电流大小确定；导线允许载流量约为线路计算负荷电流的L2倍。（2）短路短延时脱扣器的整定值Isd定时限短路脱扣器主要用于保证爱护电器动作的选择性。在线路中没有电动机负荷的条件下，Isd1.2Ijx,Ijx为线路计算负荷电流。为实现选择性爱护，短路短延时脱扣器的整定值还应同时满意以下两个条件，Isd（上级开关短路短延时脱扣器的整定值）1.5Isd（下级开关短路短延时脱扣器的整定值）Isd（上级开关短路短延时脱扣器的整定值）1.2Ii（下级开关短路瞬时脱扣器的整定值）短路脱扣器的整定时间通常
2、有0.1（或0.2）、0.4、0.6、0.8s等几种，依据需要确定。选择性低压断路器（非末级）上下级时间差不小于02s0（3）短路瞬时脱扣器的整定值Ii在线路中没有电动机负荷的条件下，Ii1.2Ijx,Ijx为线路计算负荷电流。非选择性低压断路器（末级）瞬时脱扣器电流整定值，在大于回路正常工作时的尖峰电流条件下，尽可能整定得小一些。为满意被爱护线路各级间选择性要求，选择性低压断路器（非末级）瞬时脱扣器电流整定值应在满意动作灵敏性前提下，尽量整定大些，以免在故障电流很大时导致上下级均瞬时动作，破坏选择性。假如非末级开关只有两段爱护功能（过载长延时和短路瞬时），要通过短路瞬时脱扣器实现选择性爱护功能，必需满意如下条件：Ii（上级开关短路瞬时脱扣器的整定值）2.5Ii（下级开关短路瞬时脱扣器的整定值）。
