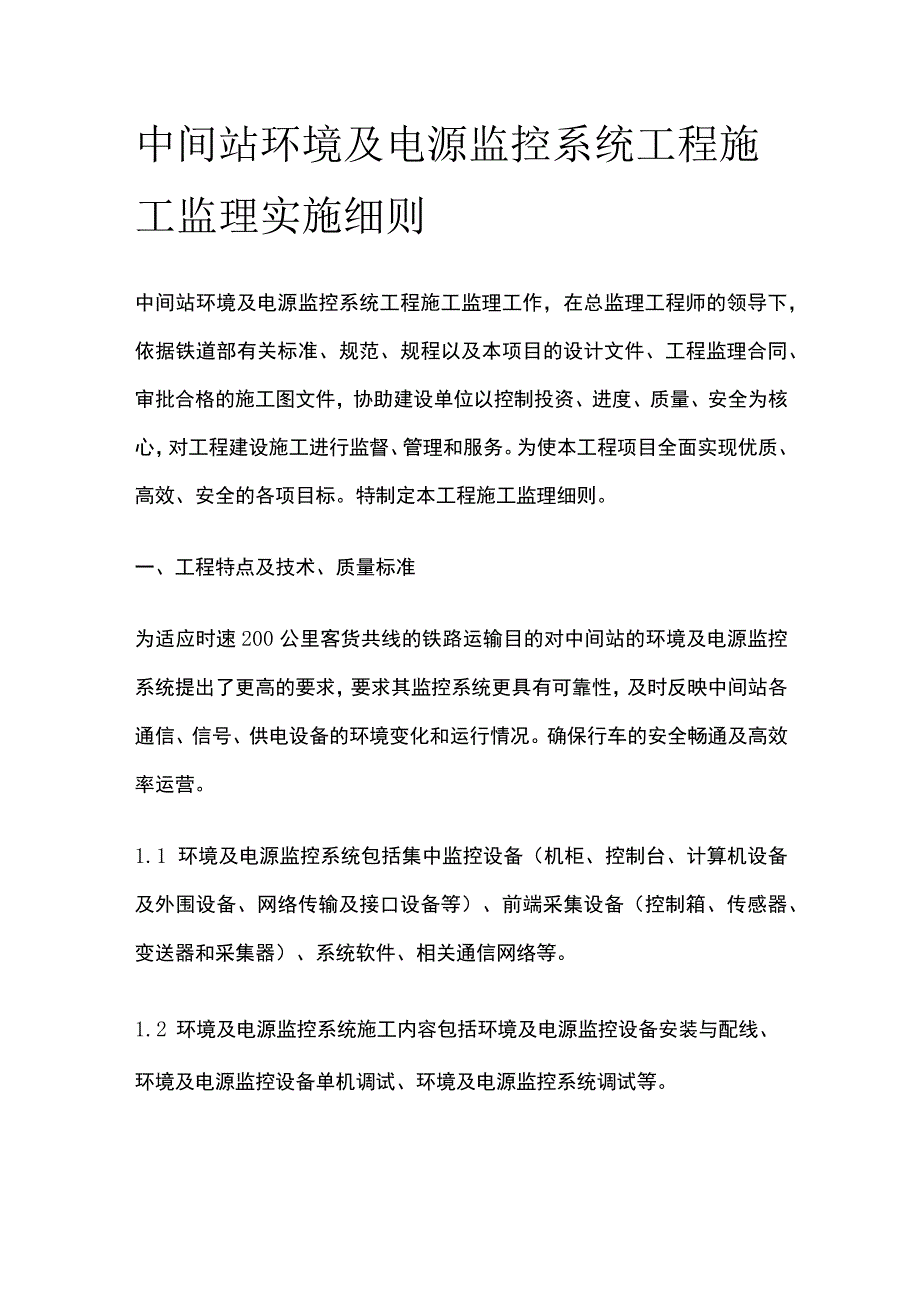

中间站环境及电源监控系统工程施工监理实施细则(全).docx_第1页
第1页 / 共21页

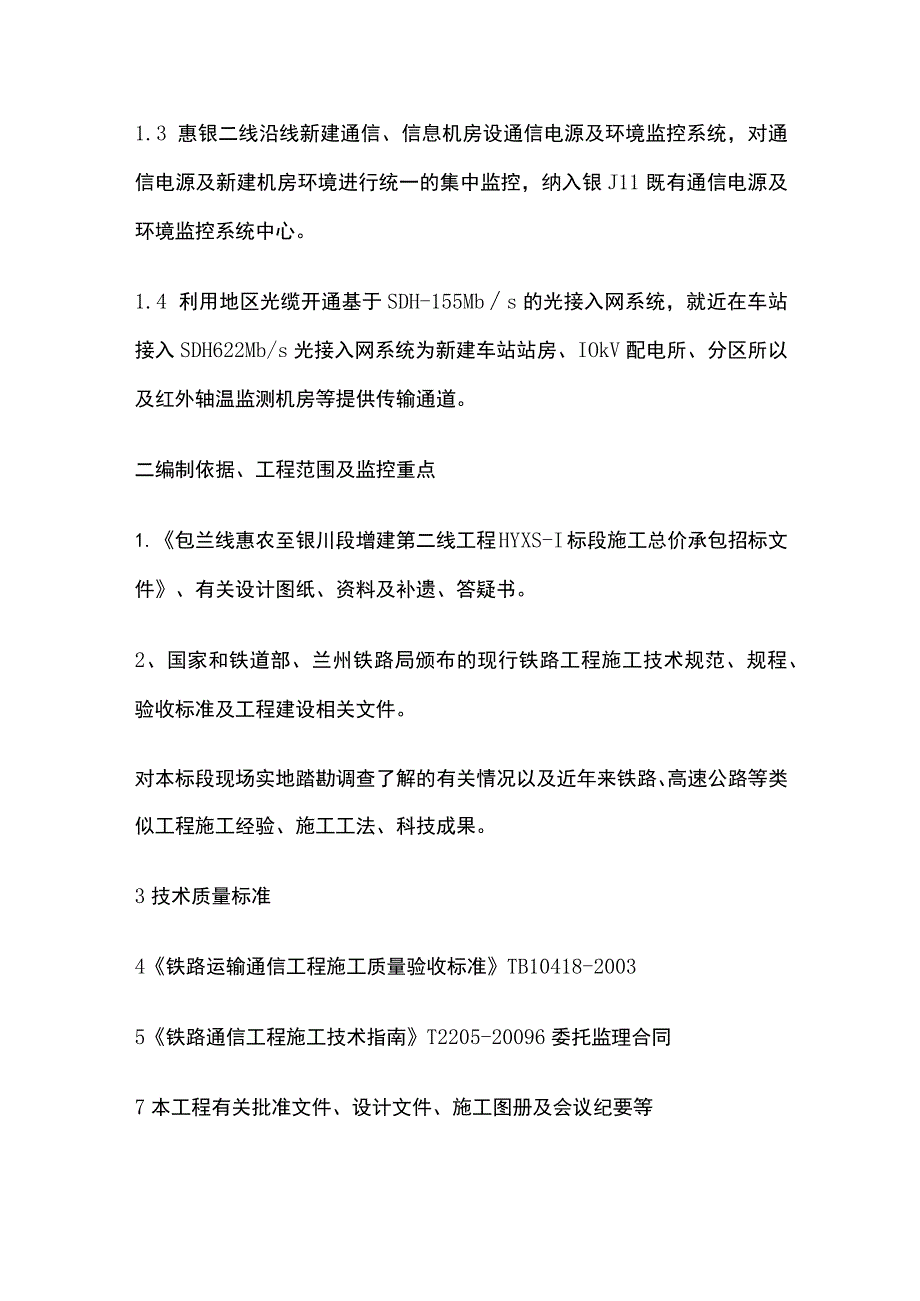

中间站环境及电源监控系统工程施工监理实施细则(全).docx_第2页
第2页 / 共21页
中间站环境及电源监控系统工程施工监理实施细则(全).docx_第3页
第3页 / 共21页
中间站环境及电源监控系统工程施工监理实施细则(全).docx_第4页
第4页 / 共21页
中间站环境及电源监控系统工程施工监理实施细则(全).docx_第5页
第5页 / 共21页
中间站环境及电源监控系统工程施工监理实施细则(全).docx_第6页
第6页 / 共21页
中间站环境及电源监控系统工程施工监理实施细则(全).docx_第7页
第7页 / 共21页
中间站环境及电源监控系统工程施工监理实施细则(全).docx_第8页
第8页 / 共21页
中间站环境及电源监控系统工程施工监理实施细则(全).docx_第9页
第9页 / 共21页
中间站环境及电源监控系统工程施工监理实施细则(全).docx_第10页
第10页 / 共21页
亲,该文档总共21页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《中间站环境及电源监控系统工程施工监理实施细则(全).docx》由会员分享,可在线阅读,更多相关《中间站环境及电源监控系统工程施工监理实施细则(全).docx(21页珍藏版)》请在第壹文秘上搜索。

1、中间站环境及电源监控系统工程施工监理实施细则中间站环境及电源监控系统工程施工监理工作,在总监理工程师的领导下,依据铁道部有关标准、规范、规程以及本项目的设计文件、工程监理合同、审批合格的施工图文件,协助建设单位以控制投资、进度、质量、安全为核心,对工程建设施工进行监督、管理和服务。为使本工程项目全面实现优质、高效、安全的各项目标。特制定本工程施工监理细则。一、工程特点及技术、质量标准为适应时速200公里客货共线的铁路运输目的对中间站的环境及电源监控系统提出了更高的要求,要求其监控系统更具有可靠性,及时反映中间站各通信、信号、供电设备的环境变化和运行情况。确保行车的安全畅通及高效率运营。1.1

2、环境及电源监控系统包括集中监控设备(机柜、控制台、计算机设备及外围设备、网络传输及接口设备等)、前端采集设备(控制箱、传感器、变送器和采集器)、系统软件、相关通信网络等。1.2 环境及电源监控系统施工内容包括环境及电源监控设备安装与配线、环境及电源监控设备单机调试、环境及电源监控系统调试等。1.3 惠银二线沿线新建通信、信息机房设通信电源及环境监控系统,对通信电源及新建机房环境进行统一的集中监控,纳入银J11既有通信电源及环境监控系统中心。1.4 利用地区光缆开通基于SDH-155Mbs的光接入网系统,就近在车站接入SDH622Mb/s光接入网系统为新建车站站房、IOkV配电所、分区所以及红外

3、轴温监测机房等提供传输通道。二编制依据、工程范围及监控重点1.包兰线惠农至银川段增建第二线工程HYXS-I标段施工总价承包招标文件、有关设计图纸、资料及补遗、答疑书。2、国家和铁道部、兰州铁路局颁布的现行铁路工程施工技术规范、规程、验收标准及工程建设相关文件。对本标段现场实地踏勘调查了解的有关情况以及近年来铁路、高速公路等类似工程施工经验、施工工法、科技成果。3技术质量标准4铁路运输通信工程施工质量验收标准TB10418-20035铁路通信工程施工技术指南T2205-20096委托监理合同7本工程有关批准文件、设计文件、施工图册及会议纪要等8监理工作的范围及重点包兰线惠农至银J11段增建二线工

4、程通信施工监理工作范围北起惠农站K425+225.1南至银川站K524+675处,全程99.45公里的通信、信号机房,电力变电站、牵引变电所环境和电源监控设备的安装调测。9、环境及电源监控系统施工监理的重点是严格按照国家和铁道部现行的通信、信息工程设计规范、施工规范和工程质量验收标准及施工工艺质量标准施工。坚持原则,严把技术关,抓好施工过程中的质量管理。认真对有效设计图纸和资料进行研究、会审,深入理解设计意图、技术要求和施工技术难点。在个分项工程施工前,就技术标准、施工工艺标准、质量及安全向参与施工的人员进行技术交底。对监控设备和采集设备安装的关键工序进行旁站监控。三、监理工作流程图施工单位施

5、工过程监理单位施工准备施工准备材料设备验收环境及电源监控设备单机调试单机调试现场认证环境及电源监控系统调试系统测试旁站认证四.控制要点、目标及监控手段4.1 中间站环境及电源监控系统4.1.1 施工前应做好施工调查,调查内容包括:(1)监控中心、中间站被监控机房的建筑装饰、暗配管道、预留孔、预埋件的技术条件与施工设计图纸一致。(2)中间站各类传感器/变送器、探测器的安装地点、环境应满足设计要求。4.1.2 被监控的电源设备、空调设备及其他自动开关在手动操作状态下运行正常,并能接收中间站环境及电源监控系统的指令。4.1.3 电量传感器安装时严禁电压传感器输入端短路和电流传感器输出端开路;烟雾探测

6、器至空调送风口边的水平距离不应小于L5m04.1.4 监控系统功能应符合设计要求,适应于铁路运输通信提供多种通信通道。4.1.5 设备调试前应对硬件设备进行全面检查,检查正常后方可通电。系统调试应在保证传输通道、供电以及单机设备正常的情况下进行。4.2 中间站监控设备安装4.2.1 中间站监控设备到达现场应进行检查,其型号、规格及质量必须符合设计要求及相关产品标准的规定。检验数量:施工单位、监理单位均全部检查。检验方法:对照设计文件检查质量证明文件,并观察检查外观及形状。4.2.2 中间站监控设备的安装位置、数量和方式应符合设计要求。检验数量:施工单位、监理单位均全部检查。检验方法:对照设计文

7、件核查。4.2.3 中间站各类传感器、变送器、探测器及直接数字控制器(数据采集与控制装置)的信号输入接线应正确可靠。检验数量:施工单位、监理单位均全部检查。检验方法:对照设计文件核查。4.2.4 各类传感器、变送器、探测器应通过输出或接口模块与直接数字控制器(数据采集与控制装置)连接应接触可靠。检验数量:施工单位、监理单位均全部检查。检验方法:施工单位观察检查,用万用表测量。监理单位见证试验。4.2.5 电量传感器裸导体之间或者与其他裸导体之间的距离不应小于4mm,当无法满足时,相互间必须绝缘。检验数量:施工单位、监理单位均全部检查。检验方法:观察、尺量检查。4.2.6 中间站各类传感器、变送

8、器、探测器的安装应符合下列规定:(1)并列安装的同类传感器、变送器、探测器距地面高度一致,同一区域内安装的同类传感器、变送器、探测器高度允许偏差为5mm.(2)外形尺寸与其他开关不一样时,以底边高度为准。检验数量:施工单位抽检30%o检验方法:观察、尺量检查。4.2.7 中间站监控设备及支座和支架的安装应固定牢靠,不得松动。检验数量:施工单位抽检30%o检验方法:观察检查。1.1.1 监控中心设备到达现场应进行检查,其型号、规格及质量必须符合设计要求及相关产品标准的规定。检验数量:施工单位、监理单位均全部检查。检验方法:对照设计文件检查质量证明文件,并观察检查外观及形状。1.1.2 监控中心设

9、备之间的接线连接,并应正确可靠。检验数量:施工单位、监理单位均全部检查。检验方法:观察检查。1.1.3 监控中心设备应通过网络接口模块与通信通道、中间站监控设备连接,并应接触可靠。检验数量:施工单位、监理单位均全部检查。检验方法:观察检查。1.1.4 电源模块裸露导体之间或者与其他裸导体之间的距离不应小于4mm,当无法满足时,相互间必须绝缘。检验数量:施工单位、监理单位均全部检查。检验方法:观察、尺量检查。1.1.5 监控中心设备安装应垂直、平整、牢固。检验数量:施工单位全部检查。检验方法:观察检查。1.1.6 监控中心设备及设备各构件间应连接紧密、牢固,安装用的紧固件应有防锈层。检验数量:施

10、工单位全部检查。检验方法:观察检查。4.4 系统布线与接地4.4.1 线缆、槽架、保护管到达现场应进行检查,其型号、规格应符合设计要求。检验数量:施工单位、监理单位均全部检查。检验方法:对照设计文件检查质量证明文件,并观察检查外观及性状。4.4.2 不同信号、不同电压等级的电缆应分类布置,分别单独设槽、管敷设;在同一线槽内宜用隔板隔开。检验数量:施工单位、监理单位均抽验30%检验方法:观察检查。4.4.3 信号电缆(线)与电力电缆(线)交叉敷设时宜成直角,平行敷设时间距应符合设计要求。检验数量:施工单位、监理单位均抽验30%o检验方法:观察、尺量检查。4.4.4 系统接地安装应符合下列规定:(

11、1)采用合设接地方式时,监控设备接地引出线和交流接地的引出线相距不应小于3m;采用分设接地方式时,与防雷接地应相距20m以上。(2)环境监控中心宜采取屏蔽接地。控制及信号电缆屏蔽层必须单点接地。(3直流工作接地的引下线应采用多芯铜导线截面不宜小于35mm2。(4)输入信号的电缆穿钢管敷设,或敷设在带金属盖板的金属桥架内时,钢管及桥架均应接地。(5)监控设备的各种接地方式应符合设计要求,并连接牢固,接触良好。检验数量:施工单位、监理单位均全部检查。检验方法:观察、尺量检查。445制作好的支架和线槽应牢固、平整、尺寸准确。检验数量:施工单位抽验30%o检验方法:观察检查。4.4.6 系统布线用支架

12、、线槽、保护管、接线盒安装应固定牢靠、排列整齐。检验数量:施工单位抽验30%o检验方法:观察检查。4.4.7 线槽、保护管、桥架的出线端必须加接线盒,接线盒应密封。但当出线端连接红外、温湿度、烟雾等传感器时,无须加接线盒。检验数量:施工单位、监理单位均全部检查。4.4.8 配线应无缺损、断线,标记应完善;设备内外接线固定松紧应适度,无裸露导电部分。检验数量:施工单位抽验30%o检验方法:观察检查。4.4.9 多芯电缆的弯曲半径不应小于其外径的6倍;同轴电缆的弯曲半径不应小于其外径的IO倍。检验数量:施工单位抽验30%o检验方法:观察检查。4.4.10 线缆沿槽敷设截面利用率应小于50%;线缆穿

13、管敷设截面利用率应小于30%o检验数量:施工单位抽验30%o检验方法:观察检查。4.5 系统测试4.5.1 系统绝缘测试必须符合下列规定:(1)设备带电部分与金属外壳间的绝缘电阻应大于5M;(2)配线的芯线间和芯线对地的绝缘电阻应大于1M.检验数量:施工单位、监理单位均全部检查。检验方法:施工单位用500V兆欧表测试。监理单位见证试验。4.5.2 监控设备的接地电阻不得大于4.检验数量:施工单位、监理单位均全部检查。检验方法:施工单位用接地电阻测试仪测试。监理单位见证试验。4.5.3 网络接口模块的通信协议、数据传输格式、速率应符合设计要求。检验数量:施工单位、监理单位均全部检查。检验方法:施

14、工单位用网络分析仪测试。监理单位见证试验。454系统直接数字控制器(数据采集与控制装置)和电源与空调设备、环境、安全、火灾状态信息进行点对点测试应符合设计要求。检验数量:施工单位、监理单位均全部检查。检验方法:施工单位对照设计文件用便携式计算机检测。监理单位见证试验。4.5.5 系统监控软件应能准确可靠地运行。检验数量:施工单位、监理单位均全部检查。检验方法:施工单位对照设计的系统图、受控设备平面图、监控点表进行操作试验。监理单位见证试验。4.6 系统功能试验4.6.1 环境监控系统的接入不应改变被监控设备的功能;监控系统的故障不应影响被监控设备的正常工作。检验数量:施工单位、监理单位均全部检

15、查。检验方法:施工单位进行功能试验。监理单位见证试验。4.6.2 中间站环境及电源监控系统能按照设计要求,通过铁路通信网对中间站电源和空调设备、环境、安全及火灾等状态进行自动监测,获取各种运行状态信息并应及时显示。4.6.3 在任可一个中间站配置的移动维护终端,应能接入现场维护操作的便携式计算机,对中间站电源和空调设备、环境、安全及火灾等状态进行集中自动监控。检验数量:施工单位、监理单位均全部检查。检验方法:施工单位用便携式计算机进行功能试验,监理单位见证试验。464中间站环境及电源监控系统与电源、空调等系统的联动功能应符合设计和系统集成功能的要求。检验数量:施工单位、监理单位均全部检查。检验方法:施工单位对照设计要求,分类对各监控点进行功能试验。监理单位见证试验。465环境及电源监控系统的故障管理功能应满足设计要求。检验数量:施工单位、监理单位均全部检查。检验方法:施工单位试验检查。监理单位见证试验。466环境及电源监控系统的性能管理功能应满足设计要求。检验数量:施工单位、监理单位均全部检查。检验方法:施工单位试验检查。监理单位见证试验。4.6.7 环境及电源监控系统的配置

展开阅读全文
