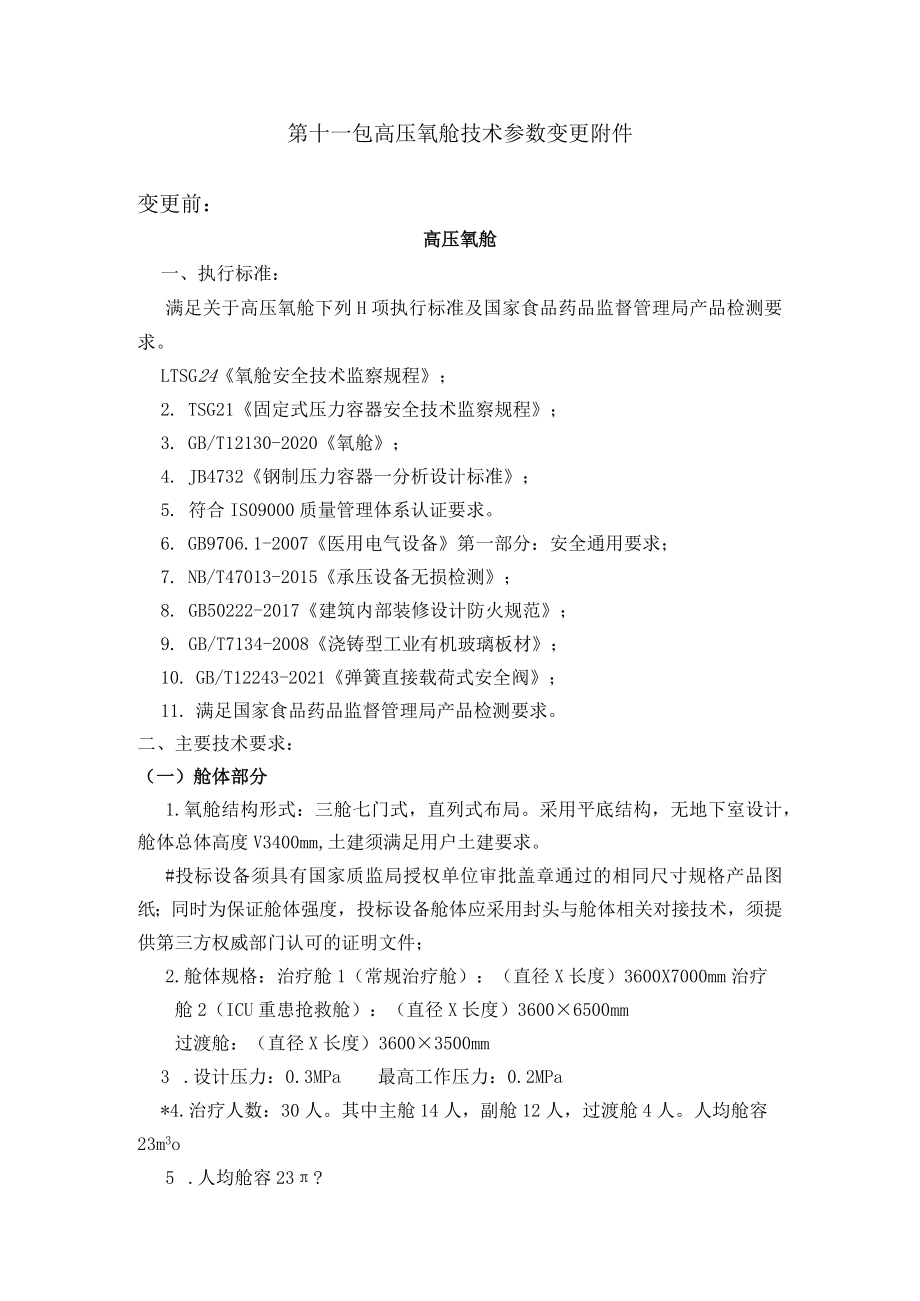

1、第十一包高压氧舱技术参数变更附件变更前：高压氧舱一、执行标准：满足关于高压氧舱下列H项执行标准及国家食品药品监督管理局产品检测要求。LTSG24氧舱安全技术监察规程；2. TSG21固定式压力容器安全技术监察规程；3. GB/T12130-2020氧舱；4. JB4732钢制压力容器一分析设计标准；5. 符合IS09000质量管理体系认证要求。6. GB9706.1-2007医用电气设备第一部分：安全通用要求；7. NB/T47013-2015承压设备无损检测；8. GB50222-2017建筑内部装修设计防火规范；9. GB/T7134-2008浇铸型工业有机玻璃板材；10. GB/T122
2、43-2021弹簧直接载荷式安全阀；11. 满足国家食品药品监督管理局产品检测要求。二、主要技术要求：（一）舱体部分1.氧舱结构形式：三舱七门式，直列式布局。采用平底结构，无地下室设计，舱体总体高度V3400mm,土建须满足用户土建要求。#投标设备须具有国家质监局授权单位审批盖章通过的相同尺寸规格产品图纸；同时为保证舱体强度，投标设备舱体应采用封头与舱体相关对接技术，须提供第三方权威部门认可的证明文件；2 .舱体规格：治疗舱1（常规治疗舱）：（直径X长度）3600X7000mm治疗舱2（ICU重患抢救舱）：（直径X长度）36006500mm过渡舱：（直径X长度）36003500mm3 .设计压
3、力：0.3MPa最高工作压力：0.2MPa*4.治疗人数：30人。其中主舱14人，副舱12人，过渡舱4人。人均舱容23m3o5 .人均舱容23?6 .舱门要求：采用氧舱新型平移门，消除门坎，方便轮椅和担架的进出，数量7个。6.1 所有舱室对外主进舱门采用加宽型平移门，在舱体正面开门，舱门透光尺寸为（宽X高）1200X190Omnb数量3个，控制方式采用手动+气动双套控制。为保证舱门开关安全，须加装红外感应安全防护系统。投标设备应采用平移门相关技术，须提供第三方权威部门认可的证明文件；6 .2其余舱门均采用普通加宽型平移门，舱门透光尺寸加宽为（宽X高）10001900mm,数量4个；7 .照明方

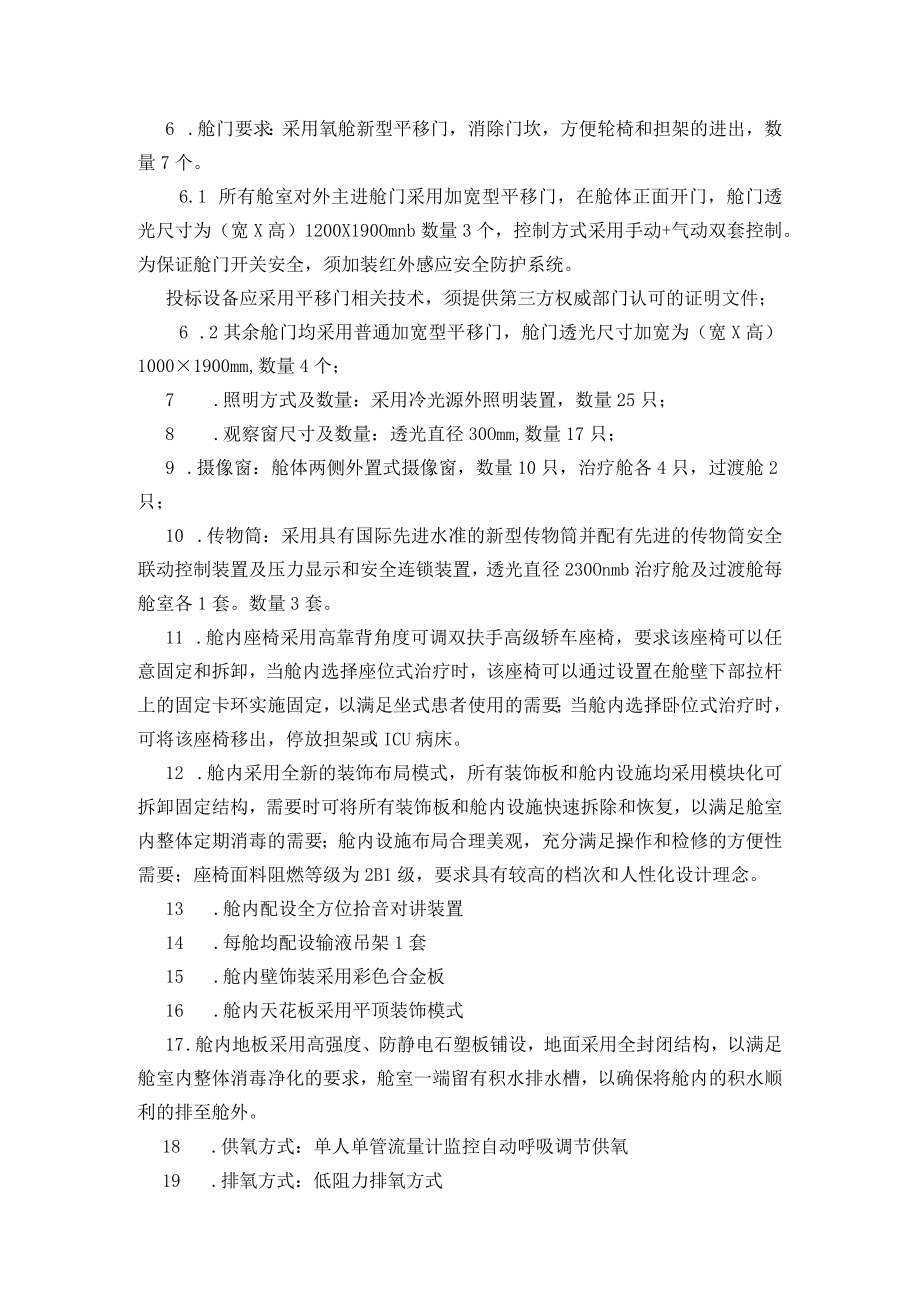

4、式及数量：采用冷光源外照明装置，数量25只；8 .观察窗尺寸及数量：透光直径30Omm,数量17只；9 .摄像窗：舱体两侧外置式摄像窗，数量10只，治疗舱各4只，过渡舱2只；10 .传物筒：采用具有国际先进水准的新型传物筒并配有先进的传物筒安全联动控制装置及压力显示和安全连锁装置，透光直径230Onmb治疗舱及过渡舱每舱室各1套。数量3套。11 .舱内座椅采用高靠背角度可调双扶手高级轿车座椅，要求该座椅可以任意固定和拆卸，当舱内选择座位式治疗时，该座椅可以通过设置在舱壁下部拉杆上的固定卡环实施固定，以满足坐式患者使用的需要；当舱内选择卧位式治疗时，可将该座椅移出，停放担架或ICU病床。12 .

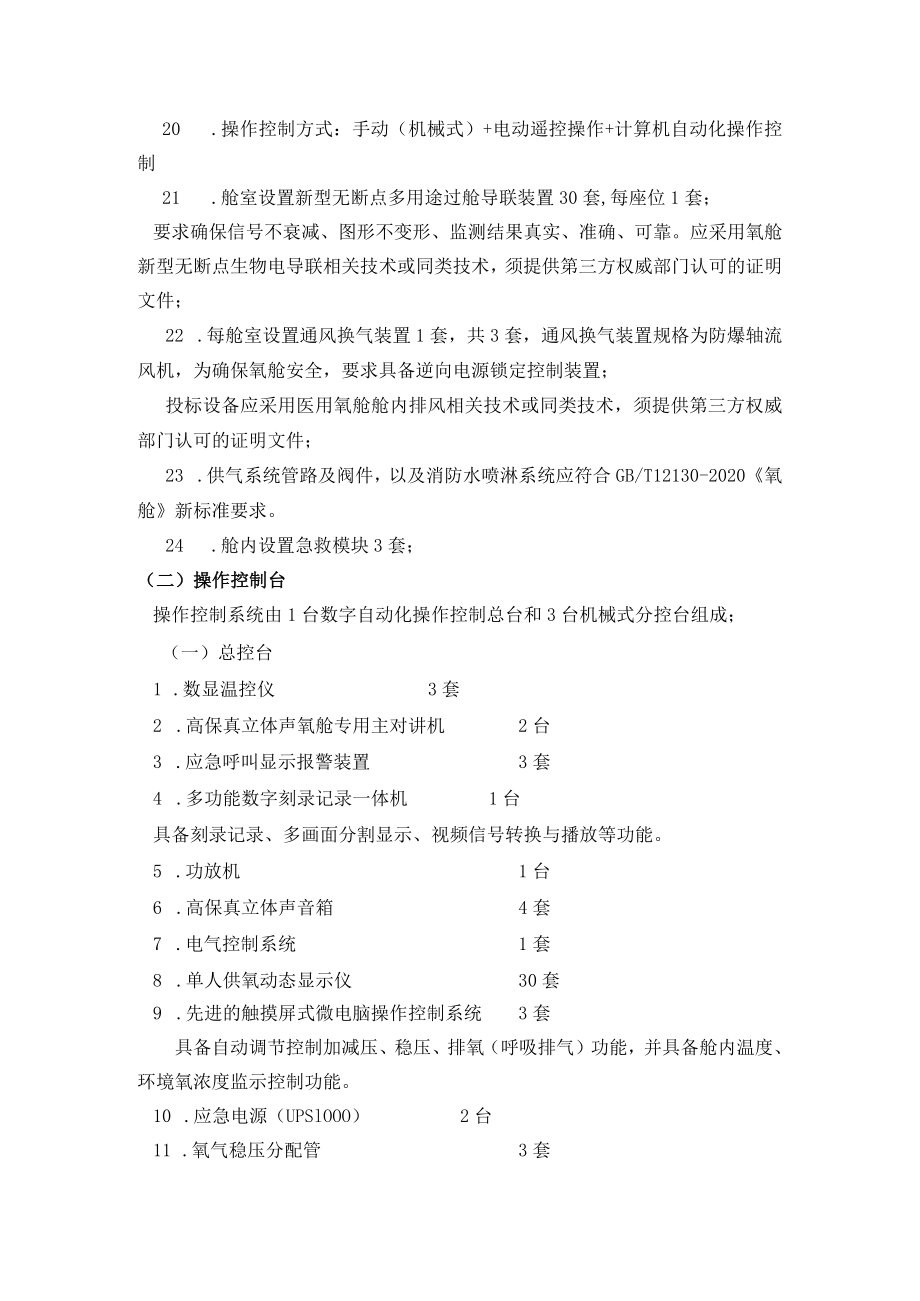

5、舱内采用全新的装饰布局模式，所有装饰板和舱内设施均采用模块化可拆卸固定结构，需要时可将所有装饰板和舱内设施快速拆除和恢复，以满足舱室内整体定期消毒的需要；舱内设施布局合理美观，充分满足操作和检修的方便性需要；座椅面料阻燃等级为2B1级，要求具有较高的档次和人性化设计理念。13 .舱内配设全方位拾音对讲装置14 .每舱均配设输液吊架1套15 .舱内壁饰装采用彩色合金板16 .舱内天花板采用平顶装饰模式17 .舱内地板采用高强度、防静电石塑板铺设，地面采用全封闭结构，以满足舱室内整体消毒净化的要求，舱室一端留有积水排水槽，以确保将舱内的积水顺利的排至舱外。18 .供氧方式：单人单管流量计监控自动呼
6、吸调节供氧19 .排氧方式：低阻力排氧方式20 .操作控制方式：手动（机械式）+电动遥控操作+计算机自动化操作控制21 .舱室设置新型无断点多用途过舱导联装置30套,每座位1套；要求确保信号不衰减、图形不变形、监测结果真实、准确、可靠。应采用氧舱新型无断点生物电导联相关技术或同类技术，须提供第三方权威部门认可的证明文件；22 .每舱室设置通风换气装置1套，共3套，通风换气装置规格为防爆轴流风机，为确保氧舱安全，要求具备逆向电源锁定控制装置；投标设备应采用医用氧舱舱内排风相关技术或同类技术，须提供第三方权威部门认可的证明文件；23 .供气系统管路及阀件，以及消防水喷淋系统应符合GB/T12130
7、-2020氧舱新标准要求。24 .舱内设置急救模块3套；（二）操作控制台操作控制系统由1台数字自动化操作控制总台和3台机械式分控台组成；（一）总控台1 .数显温控仪3套2 .高保真立体声氧舱专用主对讲机2台3 .应急呼叫显示报警装置3套4 .多功能数字刻录记录一体机1台具备刻录记录、多画面分割显示、视频信号转换与播放等功能。5 .功放机1台6 .高保真立体声音箱4套7 .电气控制系统1套8 .单人供氧动态显示仪30套9 .先进的触摸屏式微电脑操作控制系统3套具备自动调节控制加减压、稳压、排氧（呼吸排气）功能，并具备舱内温度、环境氧浓度监示控制功能。10 .应急电源（UPSlOOO）2台11 .
8、氧气稳压分配管3套12 .标志、铭牌1套（二）分控台I（治疗舱1）1 .加减压操作阀门（配新型手动机械式拉杆操作阀）2套治疗舱1加减压各1套投标设备应采用拉杆式机械操作阀门相关技术或同类技术，须提供第三方权威部门认可的证明文件；2 .互通阀（配新型手动机械式拉杆操作阀）1套3 .供氧操作阀门1套4 .压力显示系统4套精密压力表1只普通压力表1只氧源压力表1只供氧压力表1只5 .全自动声光报警式测氧仪（配记录仪）1台6 .采样流量计1套（三）分控台II（治疗舱2）1 .加减压操作阀门（配新型手动机械式拉杆操作阀）2套治疗舱2加减压各1套2 .供氧操作阀门1套3 .压力显不系统4套精密压力表1只普
9、通压力表1只供气压力表1只消防水压力表1只4 .全自动声光报警式测氧仪（配记录仪）1台5 .采样流量计1套（四）分控台In（过渡舱）1 .加减压操作阀门（配新型手动机械式拉杆操作阀）2套过渡舱加减压各1套2 .供氧操作阀门1套3 .压力显示系统2套精密压力表1只普通压力表1只4 .全自动声光报警式测氧仪（配记录仪）1台5 .采样流量计1套（）加减压系统1 .静音型螺杆空压机：排气压力L25MPa,排气量25.On?/Inin2台2 .配冷干机2台3 .储气罐为：设计压力L5MPa,最高工作压力L4MPa,容积NlOnA4台4 .配油水分离器，保证进舱气体符合国家卫生学标准。5 .系统管路及阀件
10、符合GB/T12130-2020氧舱标准要求。（四）氧舱空气净化及进舱空气质量检测系统1 .要求进舱气体质量满足GB/T12130-2020氧舱标准中规定空气质量指标要求；2 .要求设置检测系统，满足进舱气体质量检测需要；3 .设置空气质量检测装置1台，安装在分控台上，要求可手动切换不同舱室进行检测；4 .吸附干燥机工作压力216bar;5 .空气质量检测系统要求可检测压缩空气中颗粒物、含水量及碳氢化合物。同时通道应以小粒径通道为主，以提高测量精度，保证测量数值准确度。（五）供排氧系统1 .供氧方式：采用低阻力供氧方式，单人单管供氧流量计监控，加装供氧缓冲箱（储氧筒）。投标设备应采用医用氧舱低
11、阻力吸氧相关技术或同类技术，须提供第三方权威部门认可的证明文件；2 .排氧方式：低阻力排氧方式投标设备应采用医用氧舱低阻力排氧相关技术或同类技术，须提供第三方权威部门认可的证明文件；3 .系统管路及阀件符合GB/T12130-2020氧舱和TSG24-2015氧舱安全技术监察规程标准要求。4 .舱内配设具有国际先进水准的多功能呼吸气体医疗模块。每组模块具备常规吸氧（呼吸调节器自动供氧）、无阻力一级吸氧、雾化吸氧和负压吸引接口及无触点感应式紧急呼叫报警装置五种功能。应采用医用氧舱多功能医疗模块相关技术或同类技术，须提供第三方权威部门认可的证明文件；（六）空调系统1 .空调送风方式：采用永磁耦合感
12、应传动送风方式2 .采用吸顶式空调，治疗舱1：2P2台，治疗舱2：2P2台，过渡舱2P1台。（七）电气控制柜设立独立电气控制柜，对整套设备所有用电器进行控制，设立隔离变压器保护及备用电源2套。（A）监控系统L配备彩色电视摄像监视系统10套，采用进口广角彩色摄像机10台，广角、低照度镜头10只，23寸彩色液晶显示器4台。2 .舱体外部正面加装不小于49寸LED液晶电视3台，每舱室1台，以满足实时显示舱内监视图像的需要。要求液晶电视与舱体一体化设计；3 .在分控台设置监视面板，满足对舱室内监视的需要；（九）消防系统1 .按GB/T12130-2020氧舱标准之要求，各舱室均配置水喷淋消防设施，要求
13、喷水强度不小于50L（m2.min）,喷水动作响应时间不大于3s,并在操作控制台及舱内醒目位置设置快开式电动调节阀，以确保紧急状态下使用。2 .配备消防水罐（工作压力:1.4MPa,容积：6m3）1台（十）计算机自动化操作控制系统投标设备应具有“高压氧舱自动操舱系统”的著作专利，须提供第三方权威部门认可的证明文件；计算机自动化操作控制系统要求具备以下功能1 .对加减压过程的程序化控制2 .智能排氧3 .氧浓度自动监控4 .故障自检功能5 .语音提示6 .舱内压力自动保护7 .智能记录8 .软件系统一键还原9 .断电自保10 .记录、存档和打印11 一）投影系统2套三、设备各项性能指标必须达到或
14、优于GB/T12130-2020氧舱和2016版TSG24-2015氧舱安全技术监察规程。*四、生产厂商提供售后维修服务，要求提供完善的技术培训方案和售后维修方案,技术成熟,使用广泛。负责培训学习3-5人并取得相关资质及合格证书。*五、高压氧舱整体保修5年。变更后：高压氧舱一、执行标准：1. TSG24氧舱安全技术监察规程；2. TSG21固定式压力容器安全技术监察规程；3. GB/T12130-2020氧舱；4. GB/T150-2011压力容器；5. 符合IS09000质量管理体系认证要求。6. GB9706.1-2007医用电气设备第一部分：安全通用要求;7. NB/T47013-201
