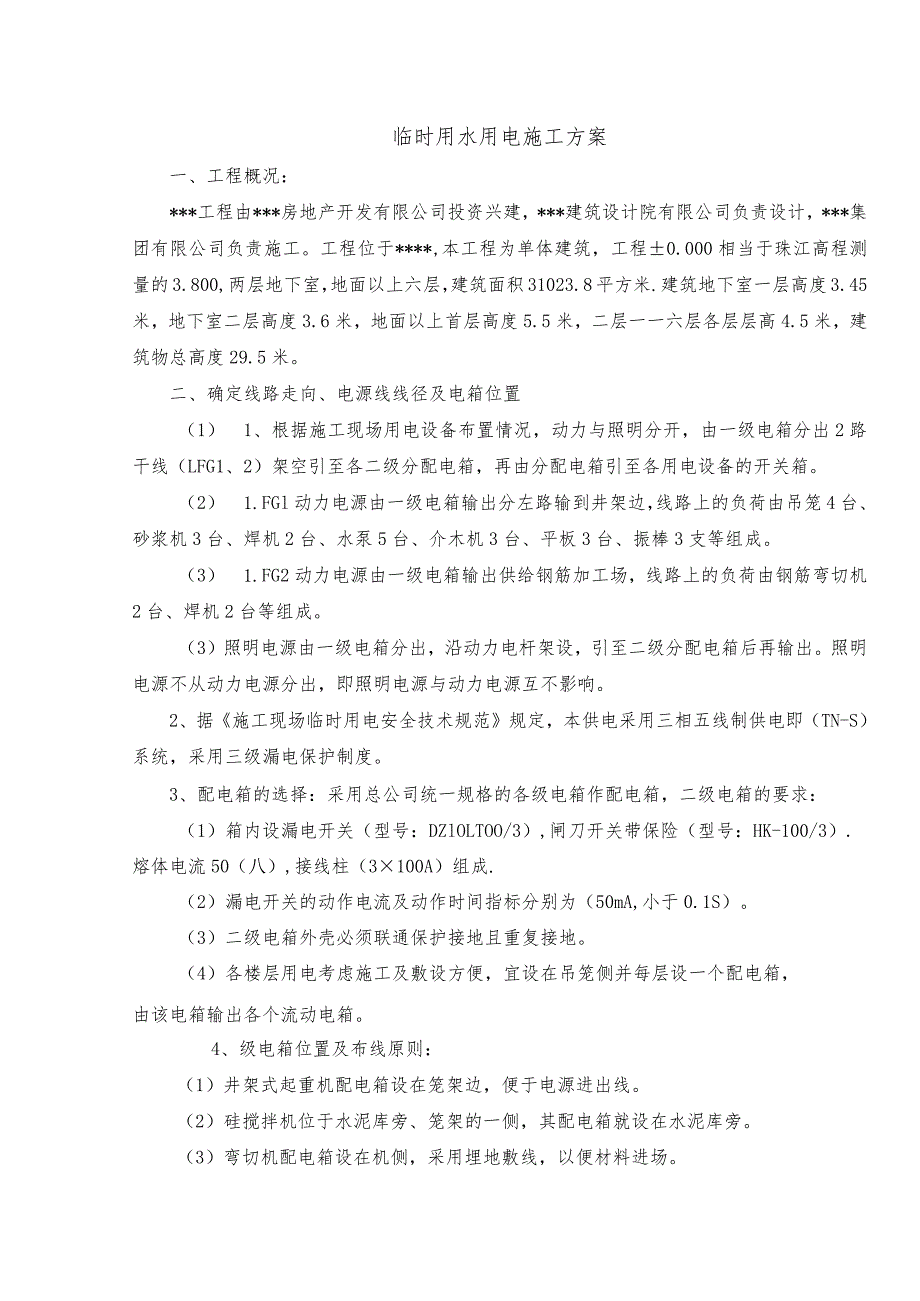

1、临时用水用电施工方案一、工程概况:*工程由*房地产开发有限公司投资兴建,*建筑设计院有限公司负责设计,*集团有限公司负责施工。工程位于*,本工程为单体建筑,工程0.000相当于珠江高程测量的3.800,两层地下室,地面以上六层,建筑面积31023.8平方米.建筑地下室一层高度3.45米,地下室二层高度3.6米,地面以上首层高度5.5米,二层一一六层各层层高4.5米,建筑物总高度29.5米。二、确定线路走向、电源线线径及电箱位置(1) 1、根据施工现场用电设备布置情况,动力与照明分开,由一级电箱分出2路干线(LFG1、2)架空引至各二级分配电箱,再由分配电箱引至各用电设备的开关箱。(2) 1.F

2、Gl动力电源由一级电箱输出分左路输到井架边,线路上的负荷由吊笼4台、砂浆机3台、焊机2台、水泵5台、介木机3台、平板3台、振棒3支等组成。(3) 1.FG2动力电源由一级电箱输出供给钢筋加工场,线路上的负荷由钢筋弯切机2台、焊机2台等组成。(3)照明电源由一级电箱分出,沿动力电杆架设,引至二级分配电箱后再输出。照明电源不从动力电源分出,即照明电源与动力电源互不影响。2、据施工现场临时用电安全技术规范规定,本供电采用三相五线制供电即(TN-S)系统,采用三级漏电保护制度。3、配电箱的选择:采用总公司统一规格的各级电箱作配电箱,二级电箱的要求:(1)箱内设漏电开关(型号:DZlOLTOO/3),闸

3、刀开关带保险(型号:HK-100/3).熔体电流50(八),接线柱(3100A)组成.(2)漏电开关的动作电流及动作时间指标分别为(50mA,小于0.1S)。(3)二级电箱外壳必须联通保护接地且重复接地。(4)各楼层用电考虑施工及敷设方便,宜设在吊笼侧并每层设一个配电箱,由该电箱输出各个流动电箱。4、级电箱位置及布线原则:(1)井架式起重机配电箱设在笼架边,便于电源进出线。(2)硅搅拌机位于水泥库旁、笼架的一侧,其配电箱就设在水泥库旁。(3)弯切机配电箱设在机侧,采用埋地敷线,以便材料进场。(4)振捣器配电箱应布置在使用地点附近(即流动电箱)。(5)砂浆机、灰机的配电箱设在砂场及灰池附近,导线

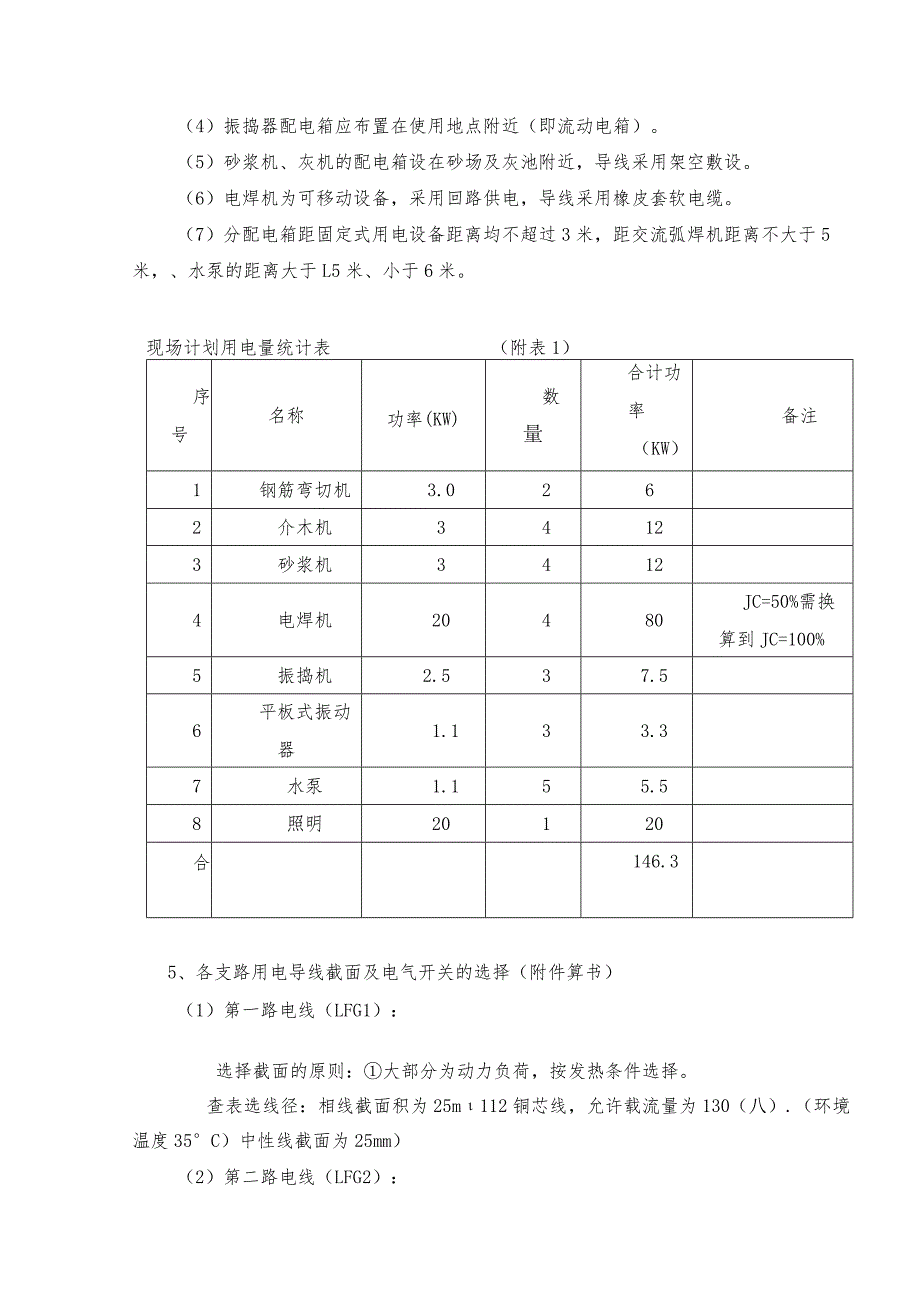

4、采用架空敷设。(6)电焊机为可移动设备,采用回路供电,导线采用橡皮套软电缆。(7)分配电箱距固定式用电设备距离均不超过3米,距交流弧焊机距离不大于5米,、水泵的距离大于L5米、小于6米。现场计划用电量统计表(附表1)序号名称功率(KW)数量合计功率(KW)备注1钢筋弯切机3.0262介木机34123砂浆机34124电焊机20480JC=50%需换算到JC=100%5振捣机2.537.56平板式振动器1.133.37水泵1.155.58照明20120合146.35、各支路用电导线截面及电气开关的选择(附件算书)(1)第一路电线(LFG1):选择截面的原则:大部分为动力负荷,按发热条件选择。查表选

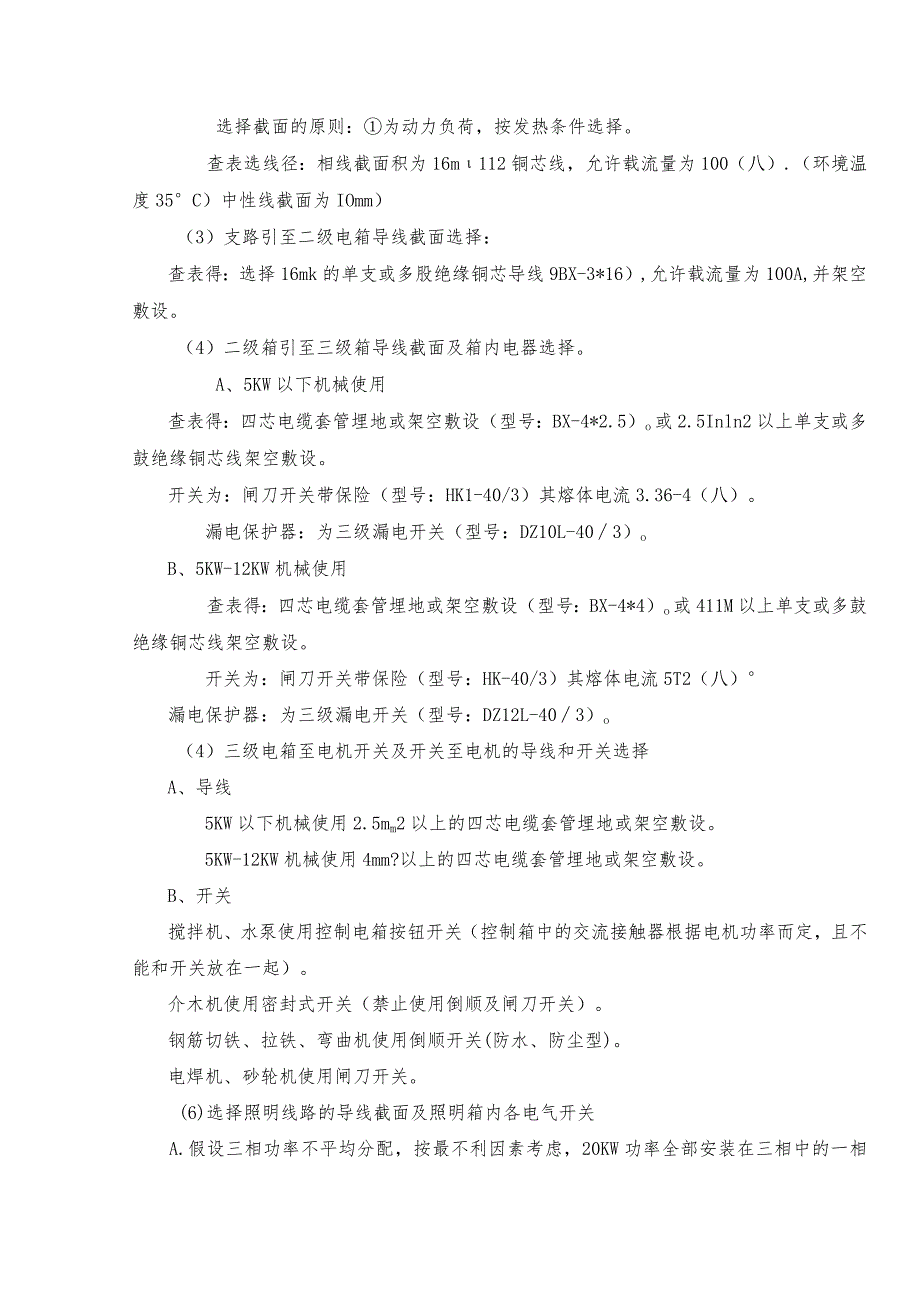

5、线径:相线截面积为25m112铜芯线,允许载流量为130(八).(环境温度35C)中性线截面为25mm)(2)第二路电线(LFG2):选择截面的原则:为动力负荷,按发热条件选择。查表选线径:相线截面积为16m112铜芯线,允许载流量为100(八).(环境温度35C)中性线截面为IOmm)(3)支路引至二级电箱导线截面选择:查表得:选择16mk的单支或多股绝缘铜芯导线9BX-3*16),允许载流量为100A,并架空敷设。(4)二级箱引至三级箱导线截面及箱内电器选择。A、5KW以下机械使用查表得:四芯电缆套管埋地或架空敷设(型号:BX-4*2.5)o或2.5Inln2以上单支或多鼓绝缘铜芯线架空敷

6、设。开关为:闸刀开关带保险(型号:HK1-40/3)其熔体电流3.36-4(八)。漏电保护器:为三级漏电开关(型号:DZ10L-403)oB、5KW-12KW机械使用查表得:四芯电缆套管埋地或架空敷设(型号:BX-4*4)o或411M以上单支或多鼓绝缘铜芯线架空敷设。开关为:闸刀开关带保险(型号:HK-40/3)其熔体电流5T2(八)漏电保护器:为三级漏电开关(型号:DZ12L-403)o(4)三级电箱至电机开关及开关至电机的导线和开关选择A、导线5KW以下机械使用2.5mm2以上的四芯电缆套管埋地或架空敷设。5KW-12KW机械使用4mm?以上的四芯电缆套管埋地或架空敷设。B、开关搅拌机、水

7、泵使用控制电箱按钮开关(控制箱中的交流接触器根据电机功率而定,且不能和开关放在一起)。介木机使用密封式开关(禁止使用倒顺及闸刀开关)。钢筋切铁、拉铁、弯曲机使用倒顺开关(防水、防尘型)。电焊机、砂轮机使用闸刀开关。(6)选择照明线路的导线截面及照明箱内各电气开关A.假设三相功率不平均分配,按最不利因素考虑,20KW功率全部安装在三相中的一相上,则计算电流为:Ijs=PeUe=200.22=90.9(八)查表选择:导线截面为:单支或多鼓绝缘铜芯线(BX-2*6mm2).室内照明导线截面为:2.5丽2以上单支或多鼓绝缘铜芯线,进户时做防水弯头,其架设高度大于或等于2.5(M)。施工照明及生活照明:

8、采用线径大于或等于2.5mm2的两芯护套线。一级漏电总开关:三极漏电开关(DZ16L-60/3)。单相闸刀开关:二极闸刀开关2*30(八)o二级漏电保护器:二极漏电开关(DZ15L-40/1),其额定漏电动作电流W30mA,额定动作时间0.1S。三级漏电保护器:三极漏电开关(DZ15L-32/1),其额定漏电动作电流W30A,额定动作时间0.1S。B、照明线与动力线同杆架设或单独架设,与LFGI同杆,独立供给施工照明、办公室和宿舍照明。(6)电焊机导线采用三芯橡套软电缆YHH型或YHHR型的规格,焊钳用2380V*500A且能耐高热的专用焊钳.(7)照明接零保护线截面:BX-1*6mm2,与动

9、力线同杆架设。(8)三级电箱及设备外壳接地采用大于或等于2.5mm2的铜芯线,一、二级电箱外壳接地及重复接地采用大于或等于6mm2的多股铜芯线联接。三、安全用电技术措施和电气防火措施(一)技术措施:1 .工地的一切用电设备必须由电工接线和管理,不得擅自架设和安装电路,电工必须持证上岗,严禁违章操作。2 .电工在接线、电气设备安装时,应按照施工设计和有关电气安全技术规程进行作业,应正确使用绝缘防护用品和经定期检查校验的绝缘检验工具。电气操作人员严格执行电工操作规程。3 .电缆架空敷设时,应沿墙壁或电杆设置,并和绝缘子固定,严禁用金属裸线作绑线,室外架空高度不小于3m,室内不小于2.5m。水平沿墙

10、敷放或门口固定最低点不得小于1.8mo4 .电工人员严禁带电操作,线路上禁止带负荷接线,正确使用电工器具。5 .电气设备的金属外壳必须做接地、接零保护。6 .电气设备所用保险丝,禁止用其它金属丝代替,并且需与设备容量相匹配。7 .凡移动式照明,必须采用安全电压。8 .施工现场临时用电施工,必须执行施工组织设计和安全操作规程。9 .开机前认真检查开关箱内的控制开关设备是否齐全有效,漏电保护器是否可靠,方能使用。严禁赤手触摸一切带电绝缘导线。10 .下班后1小时必须把总电制关好并把电箱门锁上。11 .电工必须定期检查所有漏电开关是否正常,并认真登记安全生产检查记录。12 .开关箱距操作者的水平距离

11、不超过3米,按钮开关不能安装在交流接触器一侧。13 .开关箱内禁止放任何杂物,箱下不能堆放沙子、水泥、白灰、水泥袋等,且灌木、杂草要清除干净。14 .开关箱安装距地面高度为L3M-L5M,且安装牢固,要具有防尘、防雨功能。15 .开关箱必须完整无缺,并配上锁,锁匙由专人保管。16 .开关箱必须有当心触电的标志。17 .三级漏电保护开关的额定漏电动作电流应不大于30mA,额定漏电动作时间应小于0.1S。18 .其余规定参照施工现场临时用电安全技术规范JGJ46-880(二)防火措施1 .在电箱的侧边设置干砂或干粉灭火机。2 .当发生电火灾时应立即切断电源,用干砂灭火,或和干粉灭火机灭火,严禁使用

12、导电的灭火剂灭火。3 .电焊机施焊时周围严禁有易燃、易爆物品,并配备灭火器材。四、计算书1、计算书中公式符号表示:(附表2)PJS有功功率计算负荷(KW)Pe换算后的设备容量(千瓦KW)Qjs无功功率计算负荷(KVar)Pn电动机铭牌功率(千瓦KW)SJS视在功率计算负荷(KVA)Pes换算后的额定容量(千瓦KW)IJS负荷计算电流(安A)Ue线电压(伏U)KX设备组的需要系数相电压与相电流的相角JC铭牌暂载率Cos,tg,Kx的系数值通过套表取得2、各机械组负荷计算:(1) 提升机组PjskQjsl查表:Kx=O.3,COS=0.7,tg=1.02Pjsl=KxXPe=O.315=4.5(K

13、W)Qjsl=PjsXtg=4.51.02=4.59(KVar)(2)钢筋机、弯切机组查表:Kx=O.7,COS=0.7,tg=1.02Pjs=KxXPe=O.73=2.1(KW)Qjs=PjsXtg=2.1X1.02=2.142(KVar)(3)水泵查表:Kx=O.7,COS=0.7,tg=1.02Pjs=KxXPe=O.74.4=3.08(KW)Qjs=PjsXtg=3.08l.02=3.14(KVar)(4)电焊机组查表:Kx=O.45,tg=l.98A.先将JC=50%统一换算为JC=Io0%时的额定容量PesJC-XPN=60=42.43(KW)7 JClOO8 .计算负荷Pjs=K

14、xXPes=O.4542.43=19.09(KW)Qjs=PjsXtg=19.09l.98=37.8(KVar)(5)木工机械组查表:Kx=O.7,tg=O.88Pjs=KxPe=O.79=5.6(KW)Qjs=PjsXtg=5.60.88=4.928(KVar)(6)平板式振动组查表:Kx=O.7,COS=0.7,tg=1.02Pjs=KxXPe=O.73.3=2.31(KW)Qjs=PjsXtg=2.31X1.02=2.3562(KVar)(7)振捣棒组查表:Kx=O.7,COS=0.7,tg=1.02Pjs=KxXPe=O.77.5=5.25(KW)Qjs=Pjstg=5.251.02=5.355(KVar)(8)砂灰机组查表:Kx=O.7,COS=O.68,tg=1.08Pjs=KxXPe=O.79=6.3(KW)(KVar)Qjs=PjsXtg=6.31.08=6.8049 9)照明组因所有负载不一定同时使用,取KX=0.7,C0S=l,tg二0,并认为照明负荷均匀分配于三相线路中。Pjs=KxXPe=O.7X20=14(KW)Qjs=PjsXtg=O(KVar)总计算负荷(取同期系数,Kx=O.9)Pjs=K(Pjs+.+Pjs)=Pjs(提升机组)+Pjs(钢筋机、弯切机组)+Pjs(水泵)+Pjs(电焊机组)+Pjs(木工机械组)+Pjs
