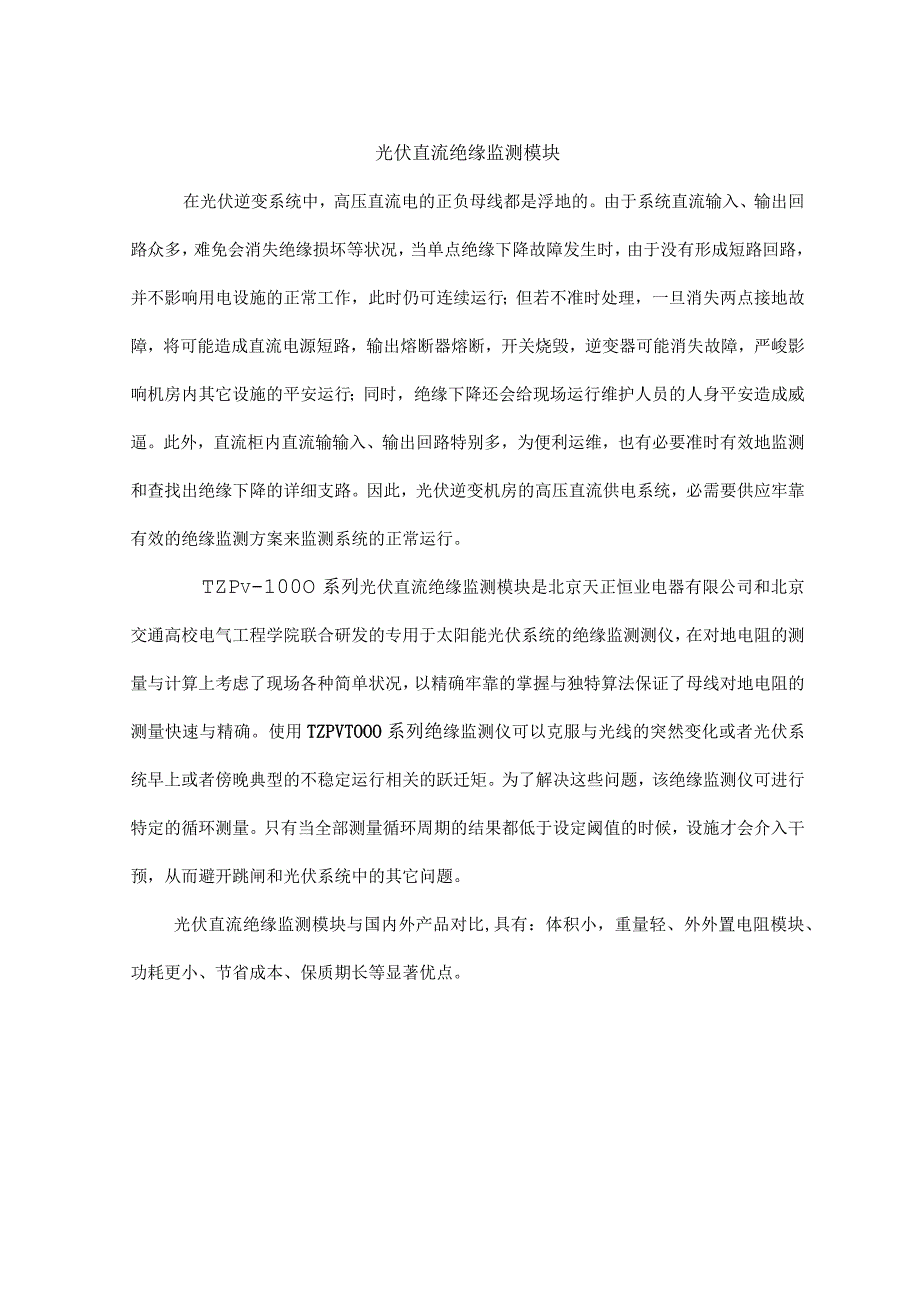

1、光伏直流绝缘监测模块在光伏逆变系统中，高压直流电的正负母线都是浮地的。由于系统直流输入、输出回路众多，难免会消失绝缘损坏等状况，当单点绝缘下降故障发生时，由于没有形成短路回路，并不影响用电设施的正常工作，此时仍可连续运行；但若不准时处理，一旦消失两点接地故障，将可能造成直流电源短路，输出熔断器熔断，开关烧毁，逆变器可能消失故障，严峻影响机房内其它设施的平安运行；同时，绝缘下降还会给现场运行维护人员的人身平安造成威逼。此外，直流柜内直流输输入、输出回路特别多，为便利运维，也有必要准时有效地监测和查找出绝缘下降的详细支路。因此，光伏逆变机房的高压直流供电系统，必需要供应牢靠有效的绝缘监测方案来监测
2、系统的正常运行。TZPv-100O系列光伏直流绝缘监测模块是北京天正恒业电器有限公司和北京交通高校电气工程学院联合研发的专用于太阳能光伏系统的绝缘监测测仪，在对地电阻的测量与计算上考虑了现场各种简单状况，以精确牢靠的掌握与独特算法保证了母线对地电阻的测量快速与精确。使用TZPVTOOO系列绝缘监测仪可以克服与光线的突然变化或者光伏系统早上或者傍晚典型的不稳定运行相关的跃迁矩。为了解决这些问题，该绝缘监测仪可进行特定的循环测量。只有当全部测量循环周期的结果都低于设定阈值的时候，设施才会介入干预，从而避开跳闸和光伏系统中的其它问题。光伏直流绝缘监测模块与国内外产品对比,具有：体积小，重量轻、外外置电阻模块、功耗更小、节省成本、保质期长等显著优点。型号Tzpv-100O-UD形状三语I7,尺寸长mm宽mm高mm系统直流电压范围100V1000VDC掌握电压9-36VDC85-264VAC跳闸电阻设置1千欧99千欧跳闸时间设置0.05s2.5s输出方式继电器输出触点容量3A250VAC/30VDC测试按键测试设施能否正常工作复位按键可选择手动复位和远程复位测量模式脉冲信号注入应用范围光伏（不接地）直流系统安装方式DIN导轨安装重量KG
