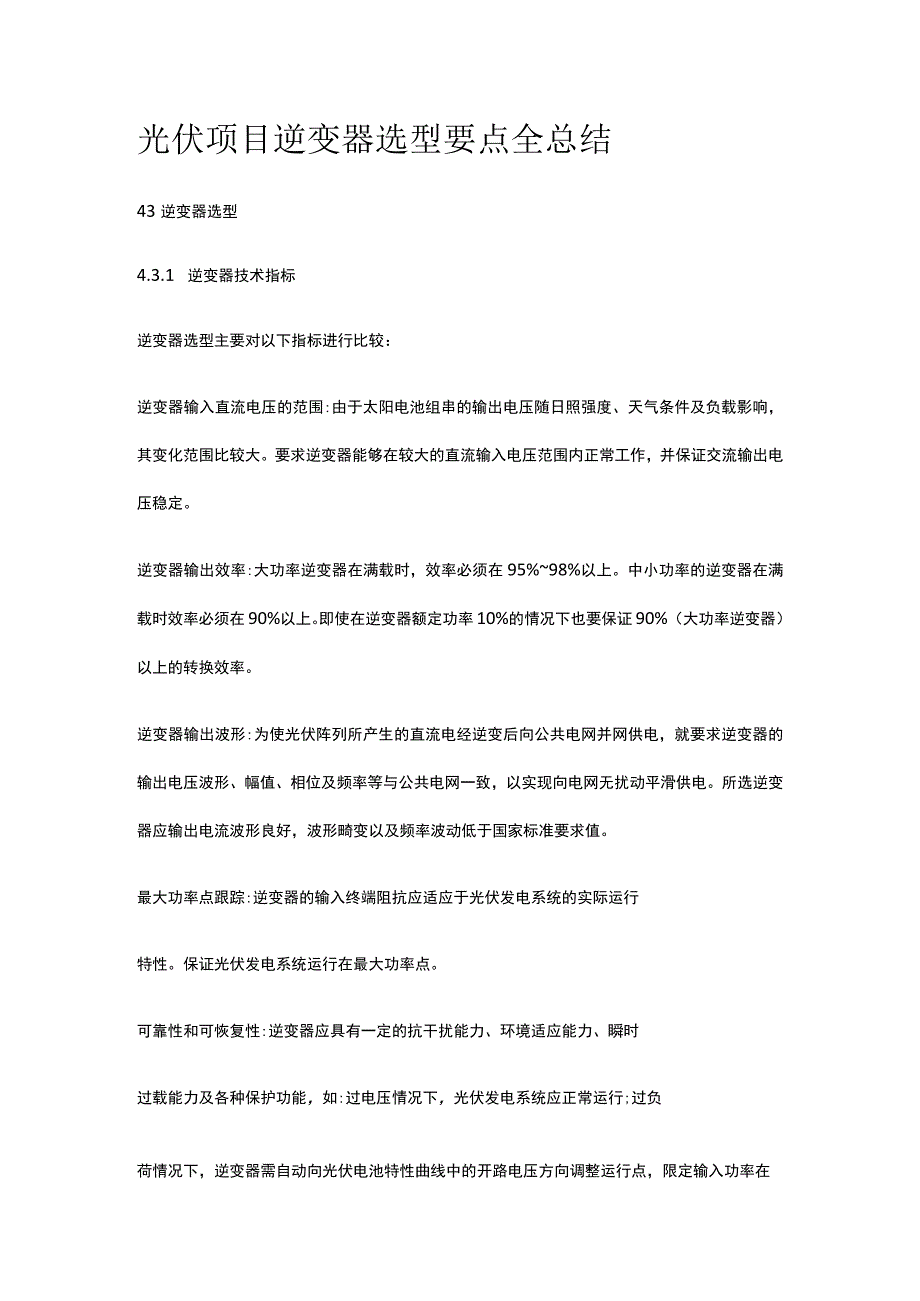

1、光伏项目逆变器选型要点全总结43逆变器选型4.3.1 逆变器技术指标逆变器选型主要对以下指标进行比较：逆变器输入直流电压的范围:由于太阳电池组串的输出电压随日照强度、天气条件及负载影响，其变化范围比较大。要求逆变器能够在较大的直流输入电压范围内正常工作，并保证交流输出电压稳定。逆变器输出效率:大功率逆变器在满载时，效率必须在95%98%以上。中小功率的逆变器在满载时效率必须在90%以上。即使在逆变器额定功率10%的情况下也要保证90%（大功率逆变器）以上的转换效率。逆变器输出波形:为使光伏阵列所产生的直流电经逆变后向公共电网并网供电，就要求逆变器的输出电压波形、幅值、相位及频率等与公共电网一致
2、，以实现向电网无扰动平滑供电。所选逆变器应输出电流波形良好，波形畸变以及频率波动低于国家标准要求值。最大功率点跟踪:逆变器的输入终端阻抗应适应于光伏发电系统的实际运行特性。保证光伏发电系统运行在最大功率点。可靠性和可恢复性:逆变器应具有一定的抗干扰能力、环境适应能力、瞬时过载能力及各种保护功能，如:过电压情况下，光伏发电系统应正常运行;过负荷情况下，逆变器需自动向光伏电池特性曲线中的开路电压方向调整运行点，限定输入功率在给定范围内;故障情况下，逆变器必须自动从主网解列。监控和数据采集:逆变器应有多种通讯接口进行数据采集并发送到集控室，监控设备还应有模拟输入端口与外部传感器相连,测量日照和温度等
3、甥g。逆变器主要技术指标还有:额定容量，输出功率因数，额定输入电压，电流，电压调整率，总谐波畸变率等。4.3.2 逆变器选型并网逆变器主要分为:集中式光伏逆变器、组串式光伏逆变器和集散式光伏逆变器，现将三类逆变器比较分析如下。(1)逆变器方案比较集中式光伏逆变器:设备功率在500kW到3150kW之间，功率器件采用大电流IGBT,系统拓扑结构采用DC-AC一级电力电子器件变换全桥逆变，工频隔离变压器的方式，防护等级一般为IP20体积较大，室内立式安装或加外壳室外安装。组串式光伏逆变器:功率在IokW到196kW,功率开关管采用小电流的MOSFETf拓扑结构采用DC-DC-BOOSt升压和DC-AC全桥逆变两级电力电子器件变换，防护等级一般为IP65o体积较小，可室外臂挂式安装。集散式光伏逆变器:分散MPPT寻优，集中并网发电形式，通过前置多个MPPT控制优化器,实现多路MPPT寻优功能，设备功率在500kW到630kW之间。体积较大，室内立式安装或加外壳室外安装。(2)系统主要器件比较集中式光伏逆变器:光伏组件，直流电缆，汇流箱，直流电缆，直流汇流配电，直流电缆，逆变器，隔离变压器，交流配电，电网。组串式光伏逆变器:光伏组件，直流电缆，逆变器，交流配电，电网。集散式光伏逆变器:光伏组件，直流电缆，光伏控制器，逆变器，交流配电，电网。
