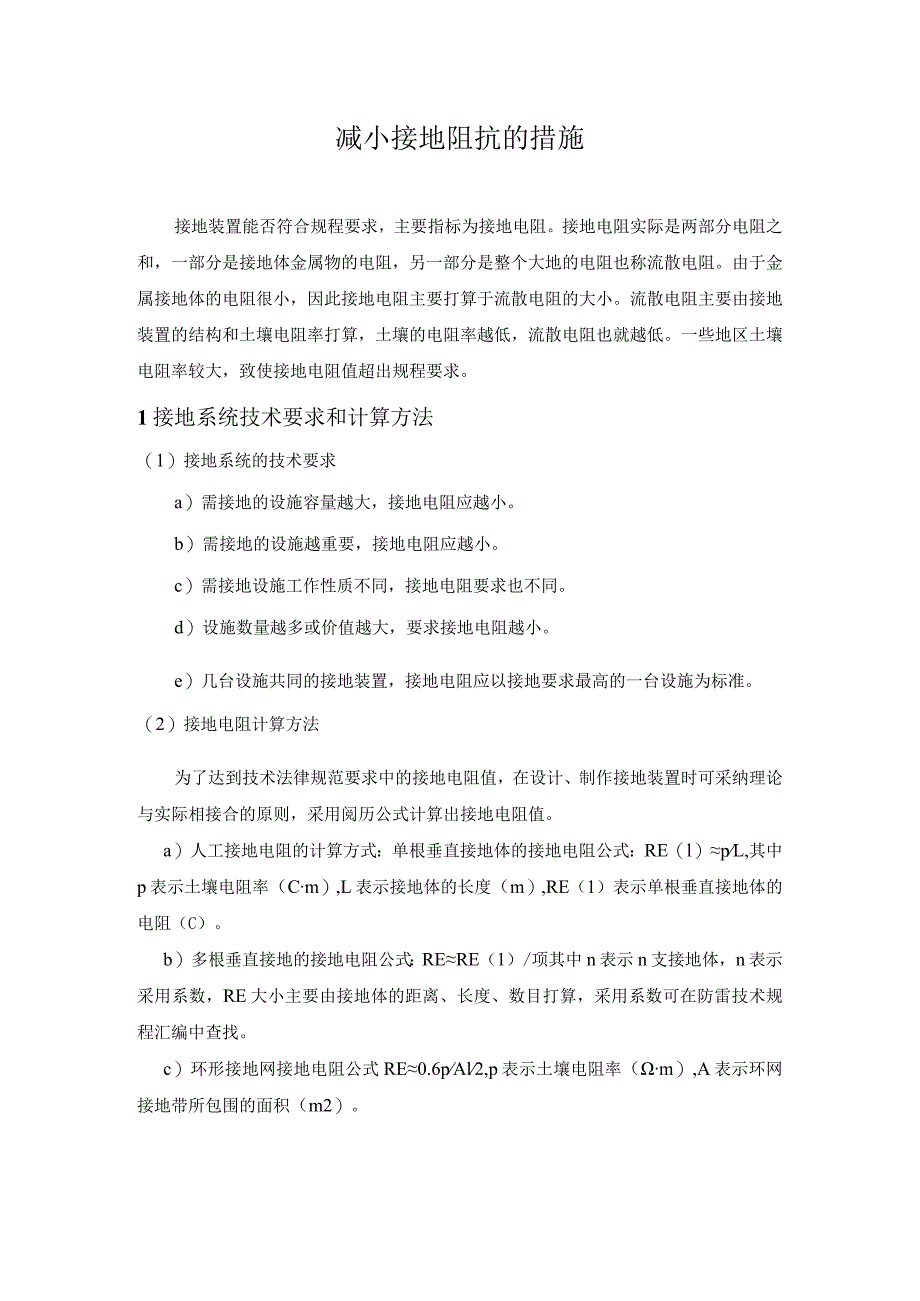

1、减小接地阻抗的措施接地装置能否符合规程要求，主要指标为接地电阻。接地电阻实际是两部分电阻之和，一部分是接地体金属物的电阻，另一部分是整个大地的电阻也称流散电阻。由于金属接地体的电阻很小，因此接地电阻主要打算于流散电阻的大小。流散电阻主要由接地装置的结构和土壤电阻率打算，土壤的电阻率越低，流散电阻也就越低。一些地区土壤电阻率较大，致使接地电阻值超出规程要求。1接地系统技术要求和计算方法（1）接地系统的技术要求a）需接地的设施容量越大，接地电阻应越小。b）需接地的设施越重要，接地电阻应越小。c）需接地设施工作性质不同，接地电阻要求也不同。d）设施数量越多或价值越大，要求接地电阻越小。e）几台设施共
2、同的接地装置，接地电阻应以接地要求最高的一台设施为标准。（2）接地电阻计算方法为了达到技术法律规范要求中的接地电阻值，在设计、制作接地装置时可采纳理论与实际相接合的原则，采用阅历公式计算出接地电阻值。a）人工接地电阻的计算方式：单根垂直接地体的接地电阻公式：RE（l）pL,其中p表示土壤电阻率（Cm）,L表示接地体的长度（m）,RE（1）表示单根垂直接地体的电阻（C）。b）多根垂直接地的接地电阻公式：RERE（1）/项其中n表示n支接地体，n表示采用系数，RE大小主要由接地体的距离、长度、数目打算，采用系数可在防雷技术规程汇编中查找。c）环形接地网接地电阻公式RE0.6pAl2,p表示土壤电阻

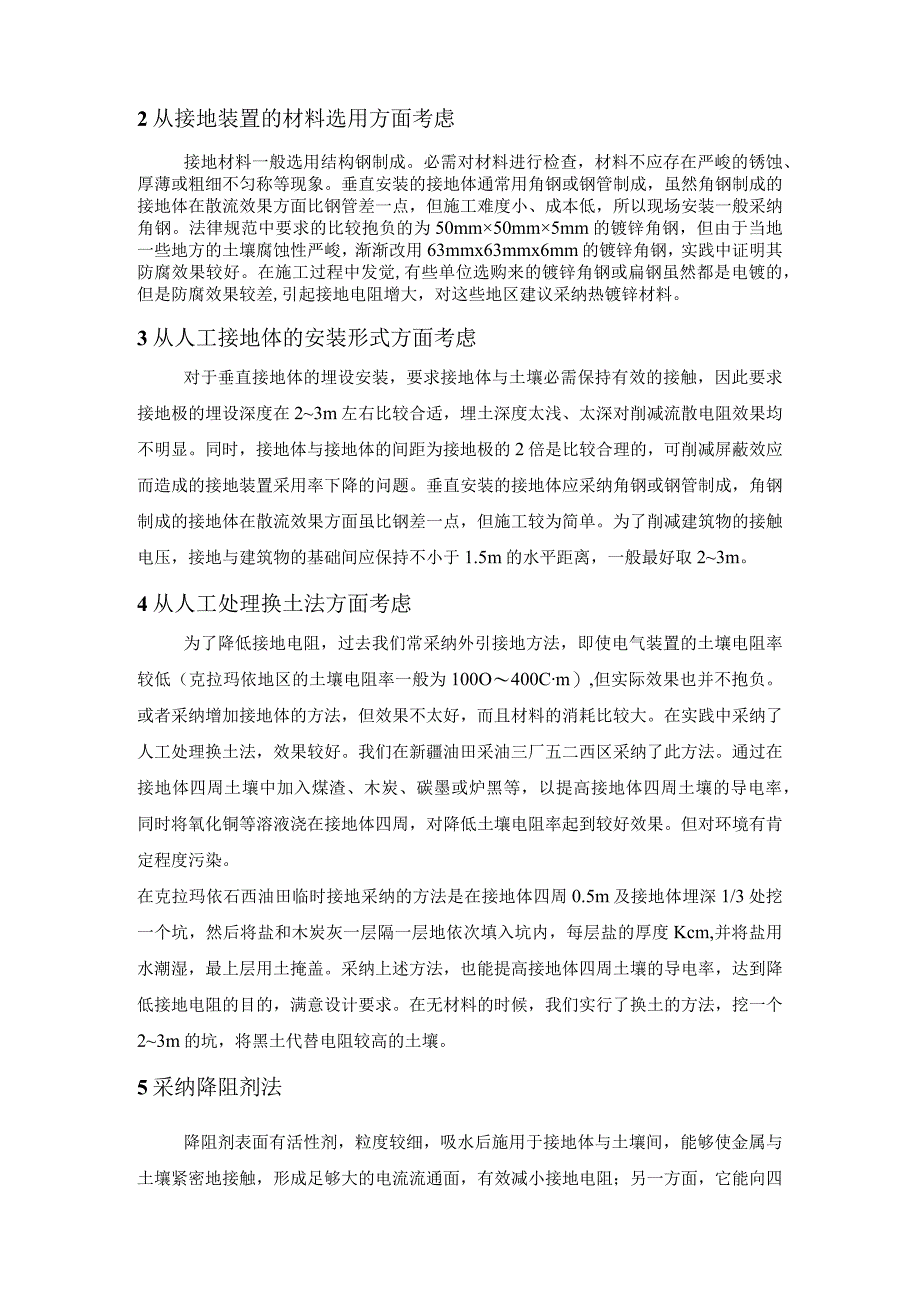

3、率（m）,A表示环网接地带所包围的面积（m2）。2从接地装置的材料选用方面考虑接地材料一般选用结构钢制成。必需对材料进行检查，材料不应存在严峻的锈蚀、厚薄或粗细不匀称等现象。垂直安装的接地体通常用角钢或钢管制成，虽然角钢制成的接地体在散流效果方面比钢管差一点，但施工难度小、成本低，所以现场安装一般采纳角钢。法律规范中要求的比较抱负的为50mm50mm5mm的镀锌角钢，但由于当地一些地方的土壤腐蚀性严峻，渐渐改用63mmx63mmx6mm的镀锌角钢，实践中证明其防腐效果较好。在施工过程中发觉,有些单位选购来的镀锌角钢或扁钢虽然都是电镀的，但是防腐效果较差,引起接地电阻增大，对这些地区建议采纳热镀
4、锌材料。3从人工接地体的安装形式方面考虑对于垂直接地体的埋设安装，要求接地体与土壤必需保持有效的接触，因此要求接地极的埋设深度在23m左右比较合适，埋土深度太浅、太深对削减流散电阻效果均不明显。同时，接地体与接地体的间距为接地极的2倍是比较合理的，可削减屏蔽效应而造成的接地装置采用率下降的问题。垂直安装的接地体应采纳角钢或钢管制成，角钢制成的接地体在散流效果方面虽比钢差一点，但施工较为简单。为了削减建筑物的接触电压，接地与建筑物的基础间应保持不小于1.5m的水平距离，一般最好取23m。4从人工处理换土法方面考虑为了降低接地电阻，过去我们常采纳外引接地方法，即使电气装置的土壤电阻率较低（克拉玛依
5、地区的土壤电阻率一般为100O400Cm）,但实际效果也并不抱负。或者采纳增加接地体的方法，但效果不太好，而且材料的消耗比较大。在实践中采纳了人工处理换土法，效果较好。我们在新疆油田采油三厂五二西区采纳了此方法。通过在接地体四周土壤中加入煤渣、木炭、碳墨或炉黑等，以提高接地体四周土壤的导电率，同时将氧化铜等溶液浇在接地体四周，对降低土壤电阻率起到较好效果。但对环境有肯定程度污染。在克拉玛依石西油田临时接地采纳的方法是在接地体四周0.5m及接地体埋深1/3处挖一个坑，然后将盐和木炭灰一层隔一层地依次填入坑内，每层盐的厚度Kcm,并将盐用水潮湿，最上层用土掩盖。采纳上述方法，也能提高接地体四周土壤

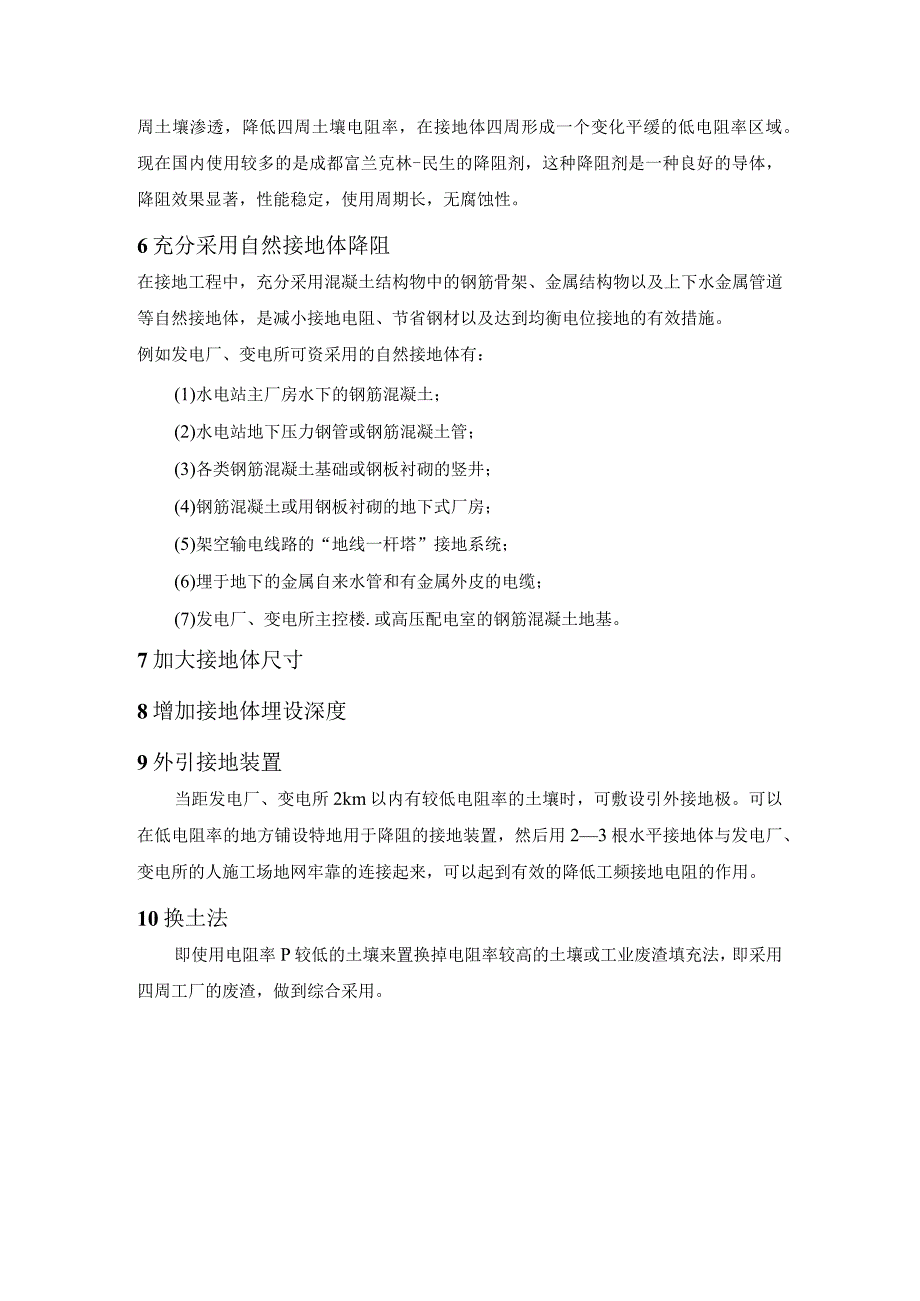

6、的导电率，达到降低接地电阻的目的，满意设计要求。在无材料的时候，我们实行了换土的方法，挖一个23m的坑，将黑土代替电阻较高的土壤。5采纳降阻剂法降阻剂表面有活性剂，粒度较细，吸水后施用于接地体与土壤间，能够使金属与土壤紧密地接触，形成足够大的电流流通面，有效减小接地电阻；另一方面，它能向四周土壤渗透，降低四周土壤电阻率，在接地体四周形成一个变化平缓的低电阻率区域。现在国内使用较多的是成都富兰克林-民生的降阻剂，这种降阻剂是一种良好的导体，降阻效果显著，性能稳定，使用周期长，无腐蚀性。6充分采用自然接地体降阻在接地工程中，充分采用混凝土结构物中的钢筋骨架、金属结构物以及上下水金属管道等自然接地体
7、，是减小接地电阻、节省钢材以及达到均衡电位接地的有效措施。例如发电厂、变电所可资采用的自然接地体有：(1)水电站主厂房水下的钢筋混凝土；(2)水电站地下压力钢管或钢筋混凝土管；(3)各类钢筋混凝土基础或钢板衬砌的竖井；(4)钢筋混凝土或用钢板衬砌的地下式厂房；(5)架空输电线路的“地线一杆塔”接地系统；(6)埋于地下的金属自来水管和有金属外皮的电缆；(7)发电厂、变电所主控楼.或高压配电室的钢筋混凝土地基。7加大接地体尺寸8增加接地体埋设深度9外引接地装置当距发电厂、变电所2km以内有较低电阻率的土壤时，可敷设引外接地极。可以在低电阻率的地方铺设特地用于降阻的接地装置，然后用23根水平接地体与发电厂、变电所的人施工场地网牢靠的连接起来，可以起到有效的降低工频接地电阻的作用。10换土法即使用电阻率P较低的土壤来置换掉电阻率较高的土壤或工业废渣填充法，即采用四周工厂的废渣，做到综合采用。
