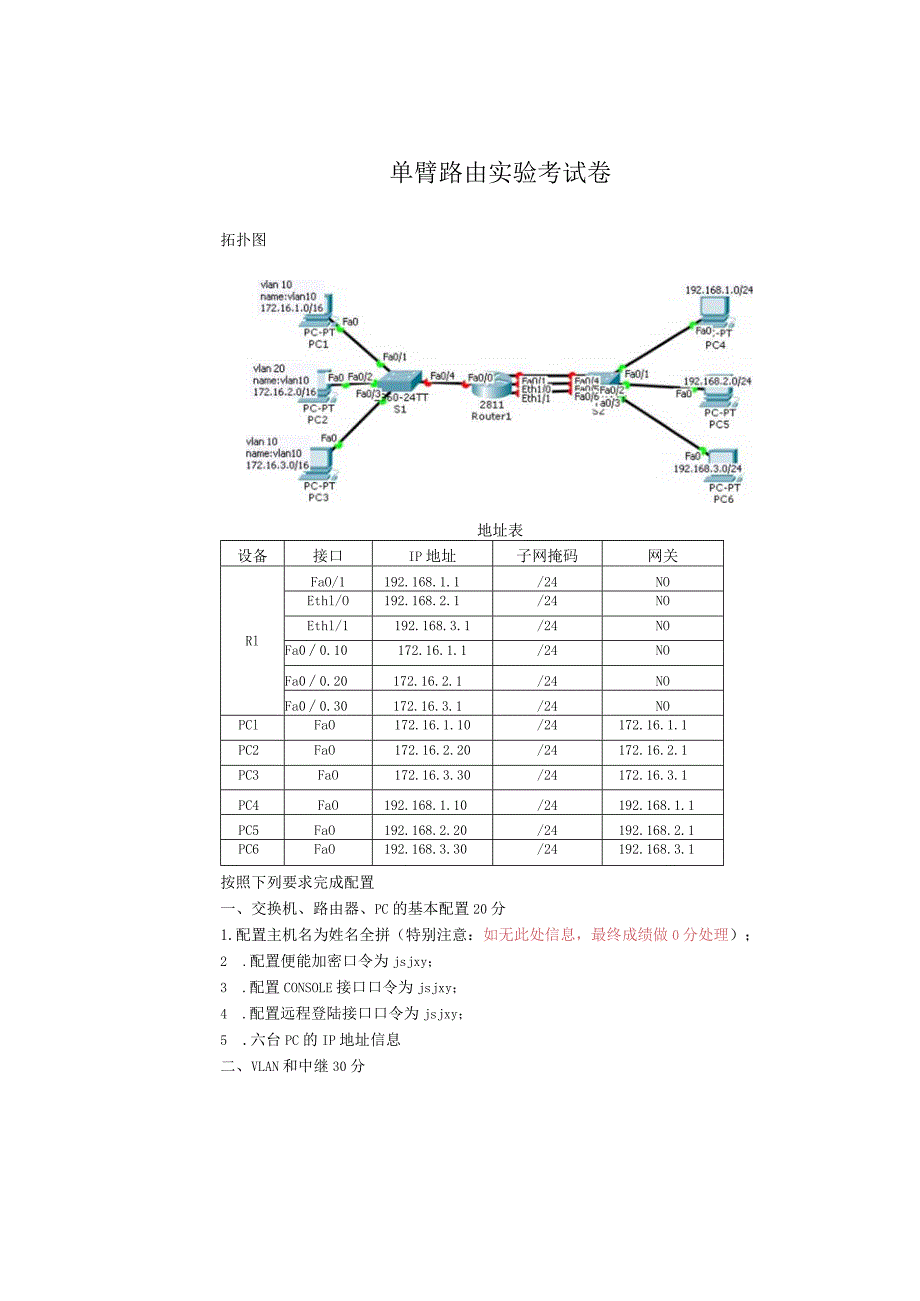

单臂路由实验考试卷.docx_第1页
第1页 / 共2页

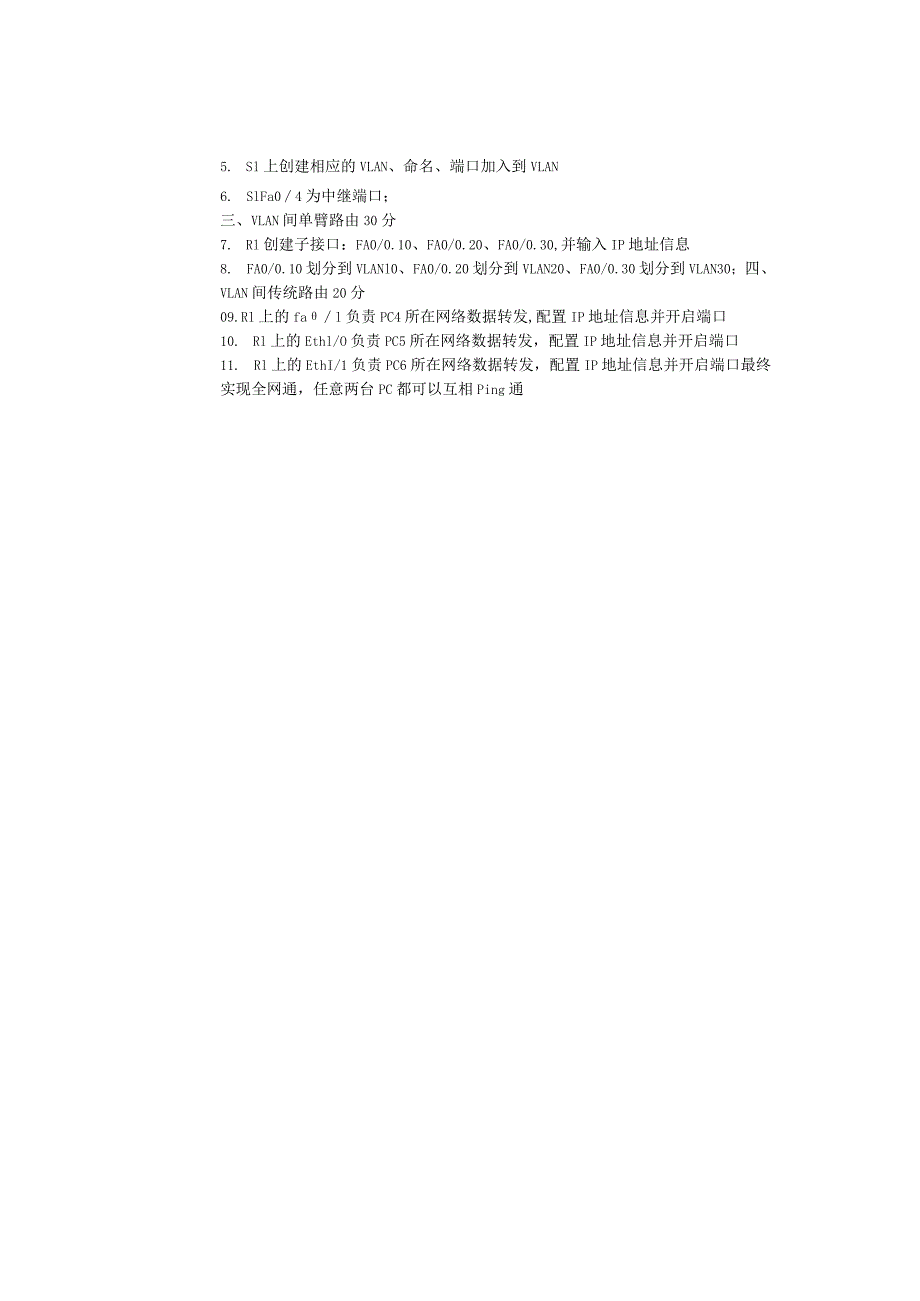

单臂路由实验考试卷.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《单臂路由实验考试卷.docx》由会员分享,可在线阅读,更多相关《单臂路由实验考试卷.docx(2页珍藏版)》请在第壹文秘上搜索。

1、单臂路由实验考试卷拓扑图地址表设备接口IP地址子网掩码网关RlFaO/1192.168.1.1/24NOEthl/O192.168.2.1/24NOEthl/1192.168.3.1/24NOFa00.10172.16.1.1/24NOFa00.20172.16.2.1/24NOFa00.30172.16.3.1/24NOPClFaO172.16.1.10/24172.16.1.1PC2FaO172.16.2.20/24172.16.2.1PC3FaO172.16.3.30/24172.16.3.1PC4FaO192.168.1.10/24192.168.1.1PC5FaO192.168.2.

2、20/24192.168.2.1PC6FaO192.168.3.30/24192.168.3.1按照下列要求完成配置一、交换机、路由器、PC的基本配置20分1.配置主机名为姓名全拼(特别注意:如无此处信息,最终成绩做0分处理);2 .配置便能加密口令为jsjxy;3 .配置CONSOLE接口口令为jsjxy;4 .配置远程登陆接口口令为jsjxy;5 .六台PC的IP地址信息二、VLAN和中继30分5. Sl上创建相应的VLAN、命名、端口加入到VLAN6. SlFa04为中继端口;三、VLAN间单臂路由30分7. Rl创建子接口:FA0/0.10、FA0/0.20、FA0/0.30,并输入IP地址信息8. FA0/0.10划分到VLANl0、FA0/0.20划分到VLAN20、FA0/0.30划分到VLAN30;四、VLAN间传统路由20分09.Rl上的fal负责PC4所在网络数据转发,配置IP地址信息并开启端口10. Rl上的Ethl/O负责PC5所在网络数据转发,配置IP地址信息并开启端口11. Rl上的EthI/1负责PC6所在网络数据转发,配置IP地址信息并开启端口最终实现全网通,任意两台PC都可以互相Ping通
