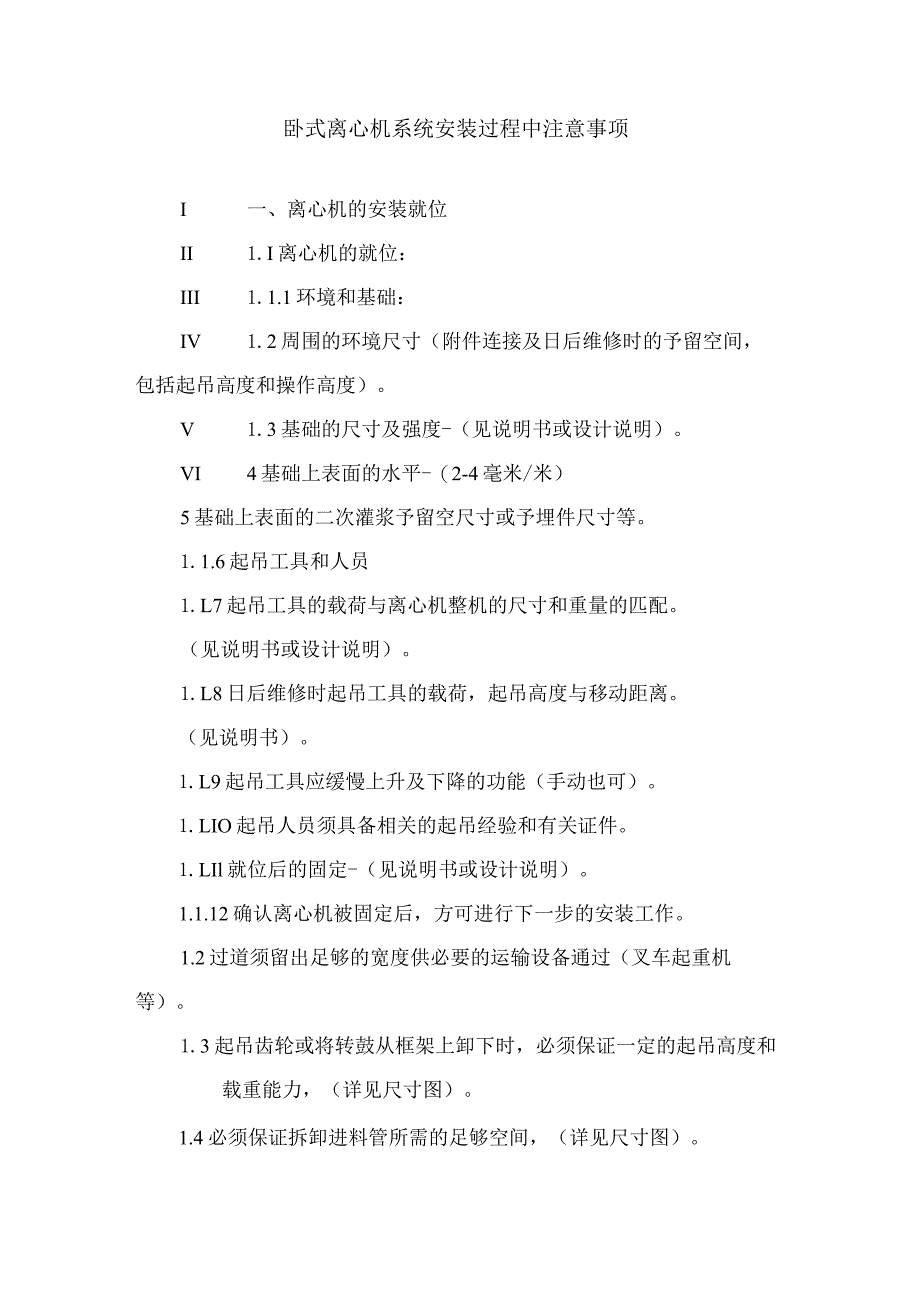

卧式离心机系统安装过程中注意事项.docx_第1页
第1页 / 共6页

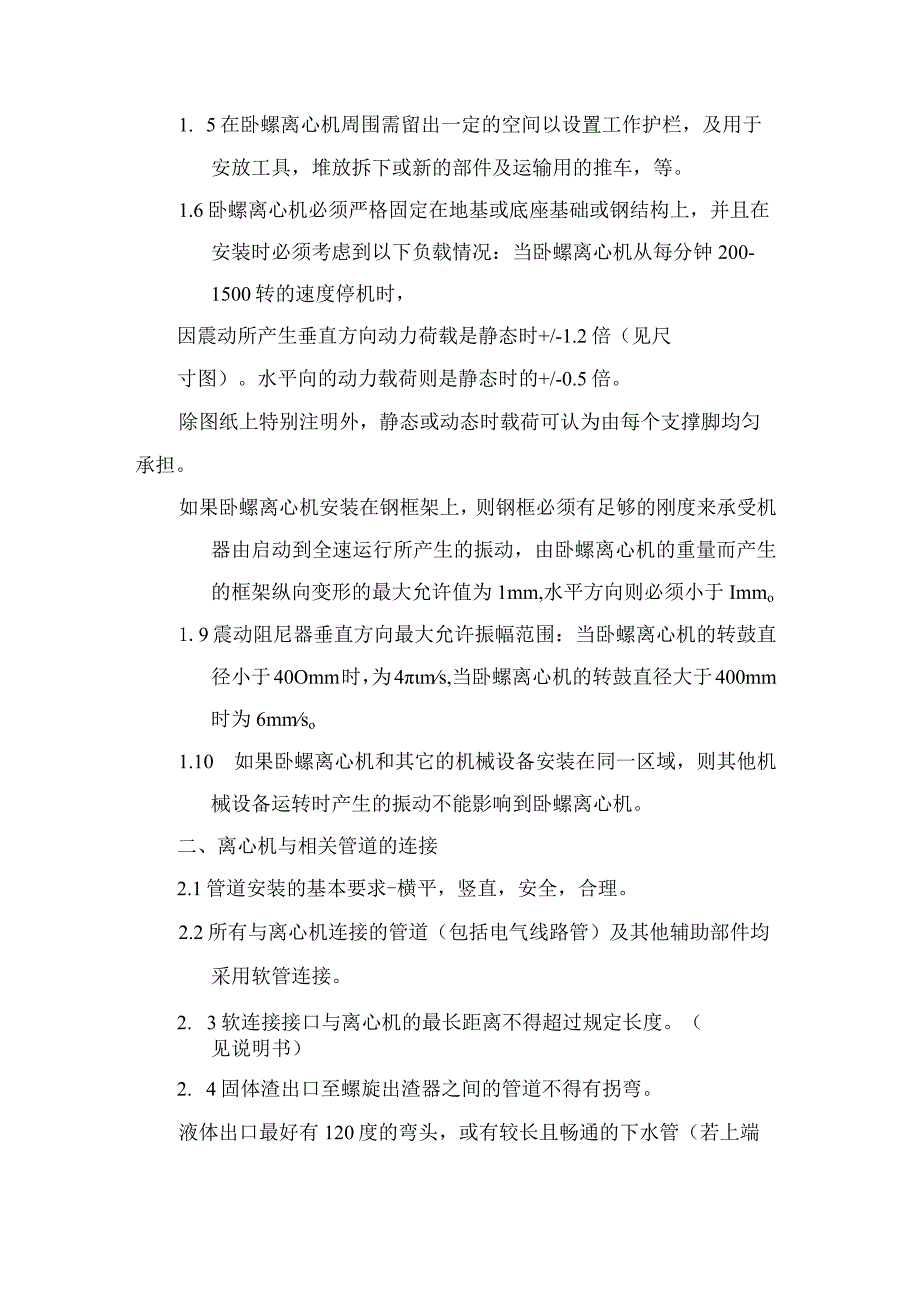

卧式离心机系统安装过程中注意事项.docx_第2页
第2页 / 共6页

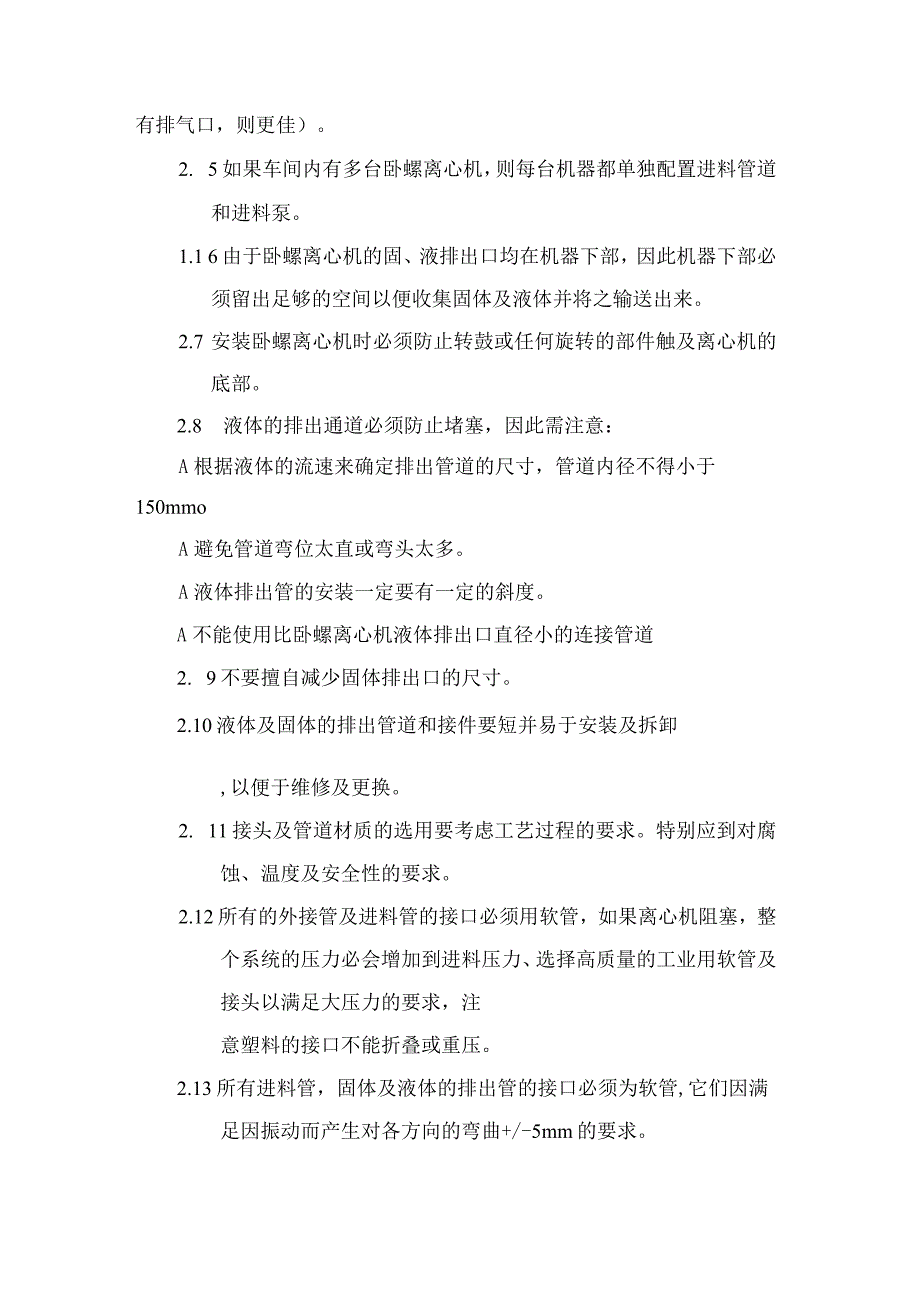

卧式离心机系统安装过程中注意事项.docx_第3页
第3页 / 共6页
卧式离心机系统安装过程中注意事项.docx_第4页
第4页 / 共6页
卧式离心机系统安装过程中注意事项.docx_第5页
第5页 / 共6页
卧式离心机系统安装过程中注意事项.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《卧式离心机系统安装过程中注意事项.docx》由会员分享,可在线阅读,更多相关《卧式离心机系统安装过程中注意事项.docx(6页珍藏版)》请在第壹文秘上搜索。

1、卧式离心机系统安装过程中注意事项I 一、离心机的安装就位II 1.I离心机的就位:III 1.1.1环境和基础:IV 1.2周围的环境尺寸(附件连接及日后维修时的予留空间,包括起吊高度和操作高度)。V 1.3基础的尺寸及强度-(见说明书或设计说明)。VI 4基础上表面的水平-(2-4毫米/米)5基础上表面的二次灌浆予留空尺寸或予埋件尺寸等。1.1.6起吊工具和人员1.L7起吊工具的载荷与离心机整机的尺寸和重量的匹配。(见说明书或设计说明)。1.L8日后维修时起吊工具的载荷,起吊高度与移动距离。(见说明书)。1.L9起吊工具应缓慢上升及下降的功能(手动也可)。1.LIO起吊人员须具备相关的起吊经

2、验和有关证件。1.LIl就位后的固定-(见说明书或设计说明)。1.1.12确认离心机被固定后,方可进行下一步的安装工作。1.2过道须留出足够的宽度供必要的运输设备通过(叉车起重机等)。1.3起吊齿轮或将转鼓从框架上卸下时,必须保证一定的起吊高度和载重能力,(详见尺寸图)。1.4必须保证拆卸进料管所需的足够空间,(详见尺寸图)。1. 5在卧螺离心机周围需留出一定的空间以设置工作护栏,及用于安放工具,堆放拆下或新的部件及运输用的推车,等。1.6卧螺离心机必须严格固定在地基或底座基础或钢结构上,并且在安装时必须考虑到以下负载情况:当卧螺离心机从每分钟200-1500转的速度停机时,因震动所产生垂直方

3、向动力荷载是静态时+/-1.2倍(见尺寸图)。水平向的动力载荷则是静态时的+/-0.5倍。除图纸上特别注明外,静态或动态时载荷可认为由每个支撑脚均匀承担。如果卧螺离心机安装在钢框架上,则钢框必须有足够的刚度来承受机器由启动到全速运行所产生的振动,由卧螺离心机的重量而产生的框架纵向变形的最大允许值为1mm,水平方向则必须小于Immo1.9震动阻尼器垂直方向最大允许振幅范围:当卧螺离心机的转鼓直径小于40Omm时,为4ms,当卧螺离心机的转鼓直径大于400mm时为6mmso1.10 如果卧螺离心机和其它的机械设备安装在同一区域,则其他机械设备运转时产生的振动不能影响到卧螺离心机。二、离心机与相关管

4、道的连接2.1管道安装的基本要求-横平,竖直,安全,合理。2.2所有与离心机连接的管道(包括电气线路管)及其他辅助部件均采用软管连接。2. 3软连接接口与离心机的最长距离不得超过规定长度。(见说明书)2. 4固体渣出口至螺旋出渣器之间的管道不得有拐弯。液体出口最好有120度的弯头,或有较长且畅通的下水管(若上端有排气口,则更佳)。2. 5如果车间内有多台卧螺离心机,则每台机器都单独配置进料管道和进料泵。1.1 6由于卧螺离心机的固、液排出口均在机器下部,因此机器下部必须留出足够的空间以便收集固体及液体并将之输送出来。2.7 安装卧螺离心机时必须防止转鼓或任何旋转的部件触及离心机的底部。2.8

5、液体的排出通道必须防止堵塞,因此需注意:A根据液体的流速来确定排出管道的尺寸,管道内径不得小于150mmoA避免管道弯位太直或弯头太多。A液体排出管的安装一定要有一定的斜度。A不能使用比卧螺离心机液体排出口直径小的连接管道2. 9不要擅自减少固体排出口的尺寸。2.10液体及固体的排出管道和接件要短并易于安装及拆卸,以便于维修及更换。2. 11接头及管道材质的选用要考虑工艺过程的要求。特别应到对腐蚀、温度及安全性的要求。2.12所有的外接管及进料管的接口必须用软管,如果离心机阻塞,整个系统的压力必会增加到进料压力、选择高质量的工业用软管及接头以满足大压力的要求,注意塑料的接口不能折叠或重压。2.

6、13所有进料管,固体及液体的排出管的接口必须为软管,它们因满足因振动而产生对各方向的弯曲+/-5mm的要求。2.14尺寸图(见本册补充材料)中关于管道及法兰的尺寸均已标明,接口的软管如图纸所示直接接在法兰。卧螺离心机下端固液排出管与软管法兰之接管最大允许长度600mm,接管的最大允许重量为30kgo安装在进料管末端与接口的软管之间的接管最大重量不能超过5kg,而进料管的最大允许长度为200mm。2.15所有的用于收集的装置必须有良好的通风条件。2.16当长时间停机时,需确保大量的水蒸气不会进入那些位置低于离心机的贮罐中,并经过固液排出管而导致轴承受损。2. 17在与离心机连接的管道最近处应考虑

7、安装取样口,以便随时取样。2. 18所有与离心机连接的管道均有各自的固定支架,支架不得固定在离心机机体上。三、离心机的电气线路连接:3.1电气线路的安装必须遵照国家有关的电气安装规范实施。3. 2所有电气线路的线径及每股中的电线根数均须严格遵照说明书规定敷设。3. 3lfaLaVal公司提供的卧螺离心机,配备相应的电器板,并附有电路图,请在开始安装工作前,仔细研究电路图,如果有什么疑问,请与当地的AIfaLaVaI公司联络。3 .4与卧螺离心机中连接的电缆一般通过接线盒连接,关于连接的图纸附在本手册的后面。4 .5所有的电气信号线均须选用屏蔽保护线,并与动力电源线分管敷设。3. 6所有的接线的

8、线端需有号码或其他标记,以便日后复查或维修。3. 7在第一次启动机器之前,必须彻底检查安全防护的装置。3. 8电机通过开关和电缆呈星-A连接,当使用星形-三角形启动器启动卧螺离心机时,开关和电缆的尺寸必须满足启动时的负荷。请注意!星形连接的启动所需时间约2.5-4分钟,这主要由电机的大小及卧螺离心机的转速所决定的,启动期间的电流约为电机满载时的2. 3倍。例如3X380V37KW的电机满负荷时的电流强度为75A,当它启动时的电流强度会增至170A,因而,所选用的开关及电缆必须足以承受170A的电流强度。3. 9连接在卧螺离心机上的电线、电缆不能绷得太紧,应考虑到卧螺离心机震动时各个方向有+/-

9、5mm的振幅。310所有电气线路的连接,应按照说明书进行连接。若需更改,须由供货商的书面确认。3.11控制盘必须具有执行以下最基本安全措施的功能。所有报警设置:A紧急停车A罩壳开关脱离A螺旋输送载荷过高A主电机的过热防护如果相关设备配备的话,以下报警也应设置:A震动过大A液压或滑油系统的油温过低/过高A油量太少A配套系统的速度过低/过高A轴承温度过高如果卧螺离心机配有相关部件时,控制盘还需以下功能:A停止主电机A停止进料泵(包括供液、供水、供药泵等)A停止反向驱动电机(定时器)A停止固体刮泥板A停止固体振动器A停止固体螺旋输送器在警报原因未查出或排除以前,不要重新启动卧螺离心机。未达到全速之前不能启动进料泵,可以给卧螺离心机的主电机安装一个定时继电器或Y-A启动器的连锁装置。由于卧螺离心机装有自动反向驱动装置,可确立二种不同程度的开关:一种停止进料泵,另一种是使所有装置都停止。
