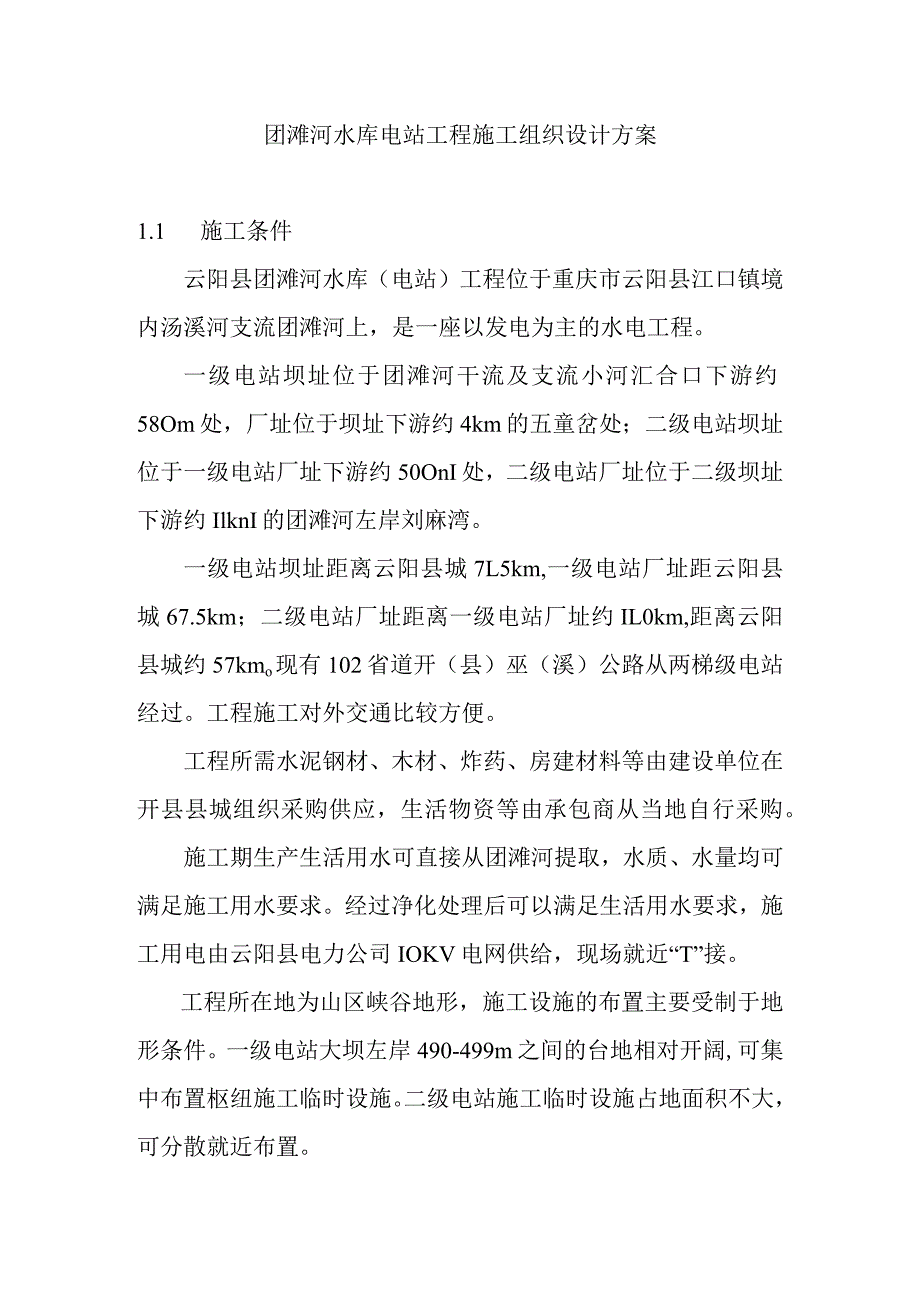

1、团滩河水库电站工程施工组织设计方案1.1 施工条件云阳县团滩河水库（电站）工程位于重庆市云阳县江口镇境内汤溪河支流团滩河上，是一座以发电为主的水电工程。一级电站坝址位于团滩河干流及支流小河汇合口下游约58Om处，厂址位于坝址下游约4km的五童岔处；二级电站坝址位于一级电站厂址下游约50OnI处，二级电站厂址位于二级坝址下游约IlknI的团滩河左岸刘麻湾。一级电站坝址距离云阳县城7L5km,一级电站厂址距云阳县城67.5km；二级电站厂址距离一级电站厂址约IL0km,距离云阳县城约57kmo现有102省道开（县）巫（溪）公路从两梯级电站经过。工程施工对外交通比较方便。工程所需水泥钢材、木材、炸药

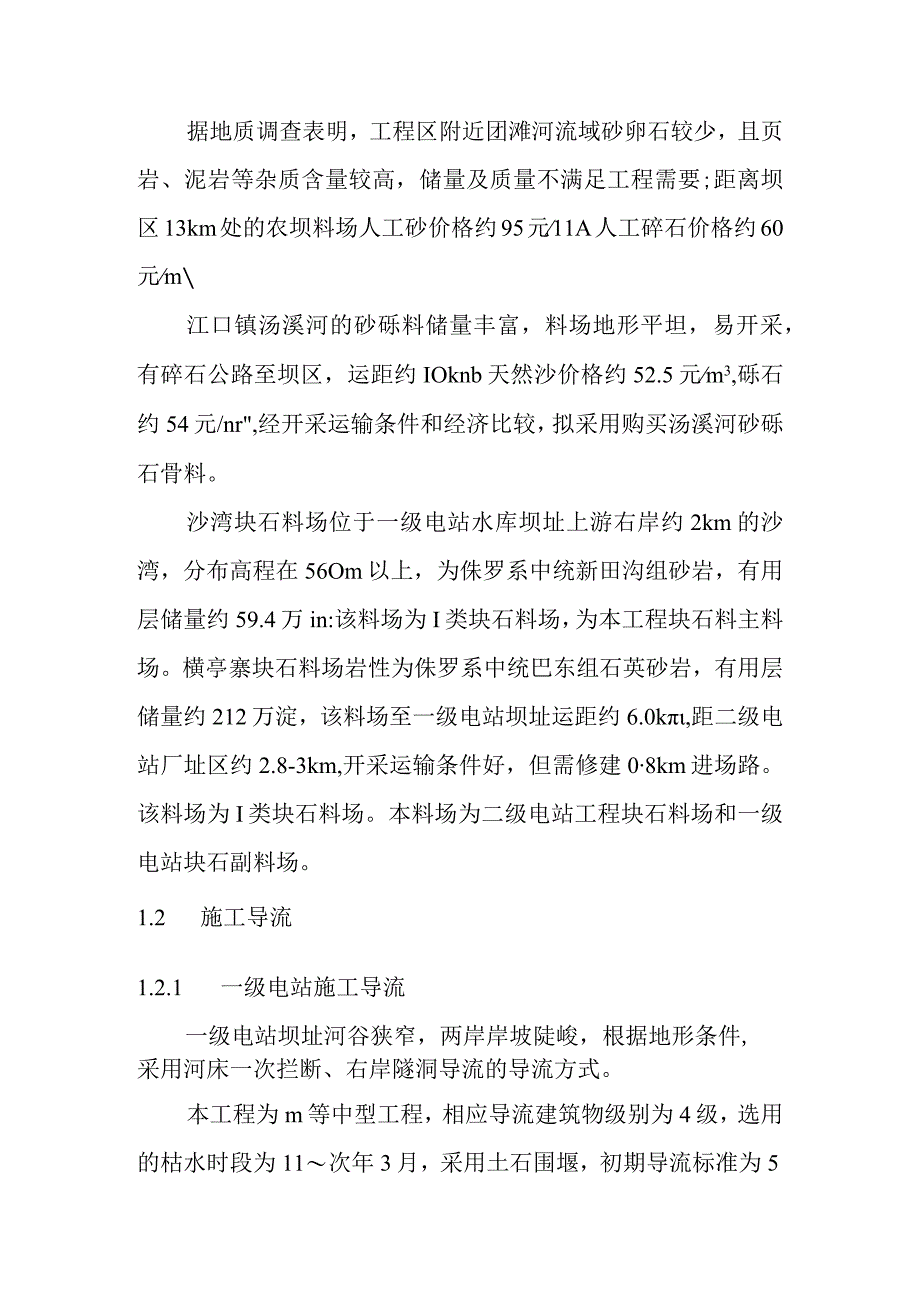

2、、房建材料等由建设单位在开县县城组织采购供应，生活物资等由承包商从当地自行采购。施工期生产生活用水可直接从团滩河提取，水质、水量均可满足施工用水要求。经过净化处理后可以满足生活用水要求，施工用电由云阳县电力公司IOKV电网供给，现场就近“T”接。工程所在地为山区峡谷地形，施工设施的布置主要受制于地形条件。一级电站大坝左岸490-499m之间的台地相对开阔,可集中布置枢纽施工临时设施。二级电站施工临时设施占地面积不大，可分散就近布置。据地质调查表明，工程区附近团滩河流域砂卵石较少，且页岩、泥岩等杂质含量较高，储量及质量不满足工程需要;距离坝区13km处的农坝料场人工砂价格约95元11A人工碎石价
3、格约60元m江口镇汤溪河的砂砾料储量丰富，料场地形平坦，易开采，有碎石公路至坝区，运距约IOknb天然沙价格约52.5元m3,砾石约54元/nr,经开采运输条件和经济比较，拟采用购买汤溪河砂砾石骨料。沙湾块石料场位于一级电站水库坝址上游右岸约2km的沙湾，分布高程在56Om以上，为侏罗系中统新田沟组砂岩，有用层储量约59.4万in:该料场为I类块石料场，为本工程块石料主料场。横亭寨块石料场岩性为侏罗系中统巴东组石英砂岩，有用层储量约212万淀，该料场至一级电站坝址运距约6.0k,距二级电站厂址区约2.8-3km,开采运输条件好，但需修建08km进场路。该料场为I类块石料场。本料场为二级电站工程

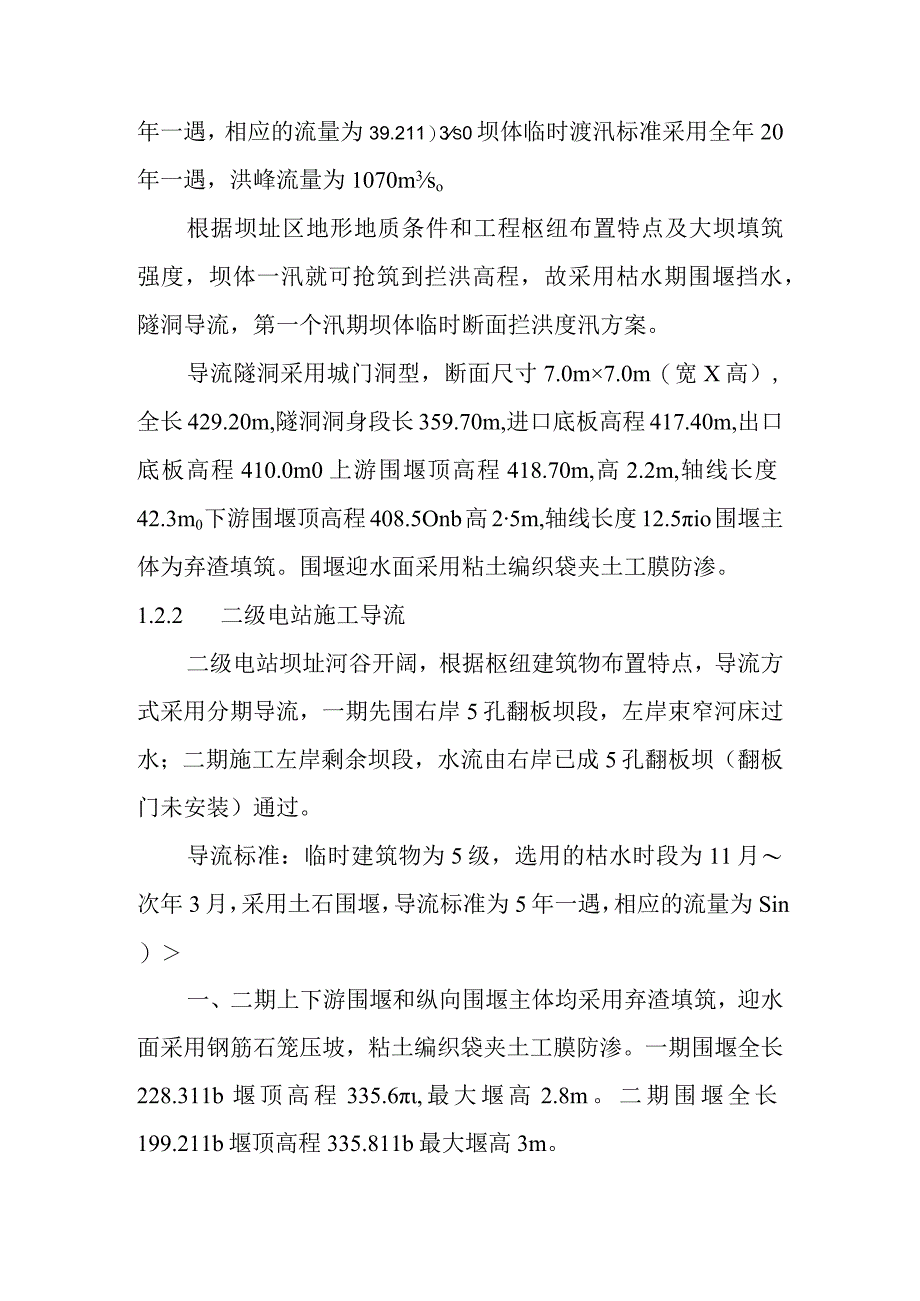

4、块石料场和一级电站块石副料场。1.2 施工导流1.2.1 一级电站施工导流一级电站坝址河谷狭窄，两岸岸坡陡峻，根据地形条件,采用河床一次拦断、右岸隧洞导流的导流方式。本工程为m等中型工程，相应导流建筑物级别为4级，选用的枯水时段为11次年3月，采用土石围堰，初期导流标准为5年一遇，相应的流量为39.211）3s0坝体临时渡汛标准采用全年20年一遇，洪峰流量为1070m3so根据坝址区地形地质条件和工程枢纽布置特点及大坝填筑强度，坝体一汛就可抢筑到拦洪高程，故采用枯水期围堰挡水，隧洞导流，第一个汛期坝体临时断面拦洪度汛方案。导流隧洞采用城门洞型，断面尺寸7.0m7.0m（宽X高）,全长429.2
5、0m,隧洞洞身段长359.70m,进口底板高程417.40m,出口底板高程410.0m0上游围堰顶高程418.70m,高2.2m,轴线长度42.3m0下游围堰顶高程408.5Onb高25m,轴线长度12.5io围堰主体为弃渣填筑。围堰迎水面采用粘土编织袋夹土工膜防渗。1.2.2 二级电站施工导流二级电站坝址河谷开阔，根据枢纽建筑物布置特点，导流方式采用分期导流，一期先围右岸5孔翻板坝段，左岸束窄河床过水；二期施工左岸剩余坝段，水流由右岸已成5孔翻板坝（翻板门未安装）通过。导流标准：临时建筑物为5级，选用的枯水时段为11月次年3月，采用土石围堰，导流标准为5年一遇，相应的流量为Sin）一、二期上
6、下游围堰和纵向围堰主体均采用弃渣填筑，迎水面采用钢筋石笼压坡，粘土编织袋夹土工膜防渗。一期围堰全长228.311b堰顶高程335.6,最大堰高2.8m。二期围堰全长199.211b堰顶高程335.811b最大堰高3m。1.3 主体工程施工1.3.1 一级电站主体工程施工(1)混凝土面板堆石坝工程施工坝基开挖：覆盖层由132kW推土机集渣，20f挖掘机装15-20t自卸汽车运至上游弃渣场。石方开挖采用YQTOO型潜孔钻钻孔，预裂爆破。开挖石渣由2.(W挖掘机装1520t自卸汽车运往弃渣场。坝体填筑：垫层料由砂石堆码场用2i113装载机装1520t自卸汽车运料上坝，过渡区料由备料场用2行装载机装1
7、520t自卸汽车运料上坝，按后退法卸料，填筑层厚控制为0.4m,88kW推土机平料，12t自行式振动碾碾压68遍。垫层料采用挤压边墙法施工，由搅拌车运送混凝土，边墙挤压机成型，然后铺筑垫层料进行碾压施工。主、次堆石区填筑层厚控制为0.8m,由堆石料场及备料场用4疗电铲装20t自卸汽车运料上坝，混合法卸料，132kW推土机平料，16t以上自行式振动碾碾压68遍。对于大型振动碾难以碾压的边缘地带或岸坡结合处，采用手扶式振动碾和夯板压实。混凝土浇筑：趾板混凝土分块分段浇筑，混凝土采用5t自卸汽车运输转1小吊罐，汽车吊吊运入仓；面板混凝土采用无轨滑模，5t自卸汽车运输转溜槽入仓。(2)溢洪道施工岸坡覆
8、盖层由132kW推土机集渣，2.On?挖掘机装Iot自卸汽车运至上游库内1#渣场，石方开挖采用YQTOO型潜孔钻钻孔，手风钻配合，先周边预裂，后毫秒微差松动爆破,建基面预留2.Om厚度按保护层开挖。开挖石渣采用2.On?挖掘机装IOt自卸汽车运至上游库内1#渣场。进水渠及闸室段需通过斜坡卷扬机及进水渠铺设临时轨道转运混凝土至浇筑部位，泄槽段需预留部分岩体及部分开挖石渣形成临时道路，由上游向下游分段清理、分段浇筑混凝土。(3)引水工程施工施工支洞布置:分别在桩号引l+736m、引2+905m设2条施工支洞进行调压井及上游压力隧洞的施工。开挖：采用气腿钻钻孔，全断面开挖，采用Im，装岩机装2.5t
9、机动翻斗车出渣。调压井开挖首先利用反井钻机自下而上开挖导井，导井尺寸约L8mXL8,然后自上而下进行扩挖；开挖渣料落入井底，0.511)3装岩机装2.5t机动翻斗车出渣。混凝土：平洞衬砌按先底拱后顶拱进行施工，底拱采用拉模，顶拱采用轨道式钢模台车。混凝土泵压送入仓。调压井混凝土从井底进料，吊罐吊运入仓，滑模施工。钢管安装：引水钢管2.Om的管节，由3.5t自卸汽车运至洞内逐节安装。下平段钢管由平洞进口运进，自上游向下游逐节安装，斜井钢管由上游引水隧洞1#支洞运进，自下游向上游逐节安装，就位分段焊接后，同期回填浇筑混凝土。(4)发电厂房施工发电厂房砂卵石开挖直接由Im，反铲挖掘机装5t自卸汽车运
10、至回填区，厂房碎浇筑由设在厂房附近的拌和站提供，厂房下部碎浇筑采用溜筒入仓，插入式振捣器振捣，碎用胶轮车辅人工挑抬水平运输。厂房上部碎采用汽车吊提升人工手推车入仓。水轮机的蜗壳利用厂房内桥式起重机吊装，蜗壳瓦片在基坑内焊接合缝，并进行水压实验，发电机定子采用现场叠装的方法。1.3. 2二级电站主体工程施工(1)翻板坝覆盖层采用挖掘机开挖，岩石采用手风钻钻孔爆破，Inf挖掘机装渣，3.5t自卸汽车出渣至渣场。碎垫层采用通仓浇筑，碎由人力挑抬直接运输入仓，插入式振捣器振捣，坝体采用分段铺砌施工，块石采用人工安砌，石料由人工挑抬入仓。(2)隧洞工程施工支洞布置:分别在桩号引2+28支、引4+79支设
11、2条施工支洞进行引水隧洞施工。开挖：采用气腿钻钻孔，全断面开挖，采用111）3装岩机装5t自卸汽车出渣。衬砌：隧洞衬砌采用先边墙、顶拱再底板的施工顺序施工，砂浆、块石及碎运输方式与出渣方式相同，砂浆用0.2f砂浆机制浆，采用钢木拱架支撑，人工安砌抹面。底板碎采用拉膜施工。1.4. 工交通运输1.5. 1对外交通运输本工程外来物资运输总量约30157t,高峰年运输量约19019to坝址所在河段不通航，当地交通以公路运输为主，现有102省道开（县）巫（溪）公路从两梯级电站经过。本工程施工对外交通便利。1.4.2场内交通本工程场内交通运输主要包括土石方的开挖出渣、混凝土骨料和混凝土的运输、块石料运输
12、以及各施工工厂及生活区人员、物质运输。场内交通线路布置以永久对外交通及场内永久公路为主干线，辅以临时公路和施工便道连接各施工点。经布置，一级电站需新建永久上坝道路0.19km；新建临时道路2.04kmo二级电站需新建场内临时道路0.34kmo1.5施工总布置1.5.1 一级电站施工总布置根据本工程施工战线长、施工工点多的特点，结合地形条件，施工布置宜采用集中与分散相结合的形式。左岸坝肩大坟梁处有较平缓的台地分布，经场地平整用于集中布置首部枢纽区施工设施，场地内布置有混凝土拌和站、钢筋加工厂、木材加工厂、金结拼装场、机械修配厂及施工综合仓库。厂区布置混凝土拌和站、钢筋加工厂、木材加工厂、机械修配
13、厂、钢管加工厂、永久机电仓库及部分生活房屋等。各施工支洞附近设小型拌和站，就近拌制隧洞衬砌用混凝土，另设少量生活房屋。1.5.2 二级电站施工总布置本工程施工布置采用集中与分散相结合的方式。首部施工场地主要利用坝址右岸下游0.2km处的韩家傍台地进行布置，场地内布置混凝土拌和站、钢筋加工厂、木材加工厂及部分生活房屋。厂区施工临时设施利用团滩河岸边河滩地进行布置，位于主干公路外侧，交通便利，场地经弃渣加高形成。混凝土拌和站、钢筋加工厂、木材加工厂、钢管拼装场及部分生活房屋均集中布置在此场地内。各施工支洞附近设小型拌和站，就近布置隧洞衬砌用混凝土，另设少量生活房屋。1.6施工总进度1.6.1 一级
14、电站施工总进度首部大坝及引水隧洞桩号引0+000.Om引0+900.Om洞段的开挖及衬砌施工均是控制工程总工期的关键项目。一级电站第一台机组发电工期为27个月，第二台机组发电工期29个月。一级电站总工期29个月。工程施工高峰人数1070人，总工日53.26万个，高峰月土石方平均开挖强度2.42万f,石方洞挖0.45万11碎及埋石碎浇筑强度0.5万f,堆石料填筑强度9.14万胡。1.6.2 二级电站施工总进度厂房及引水隧洞桩号引1+20Om引3+586m洞段的开挖及衬砌施工均是控制工程总工期的关键项目。二级电站第一台机组发电工期为21个月，第二台机组发电工期23个月。二级电站总工期23个月。工程施工高峰人数1260人，总工日38.8万个，高峰月土石方平均开挖强度085万f,石方洞挖L06万in。碎及埋石碎浇筑强度058万淀。
