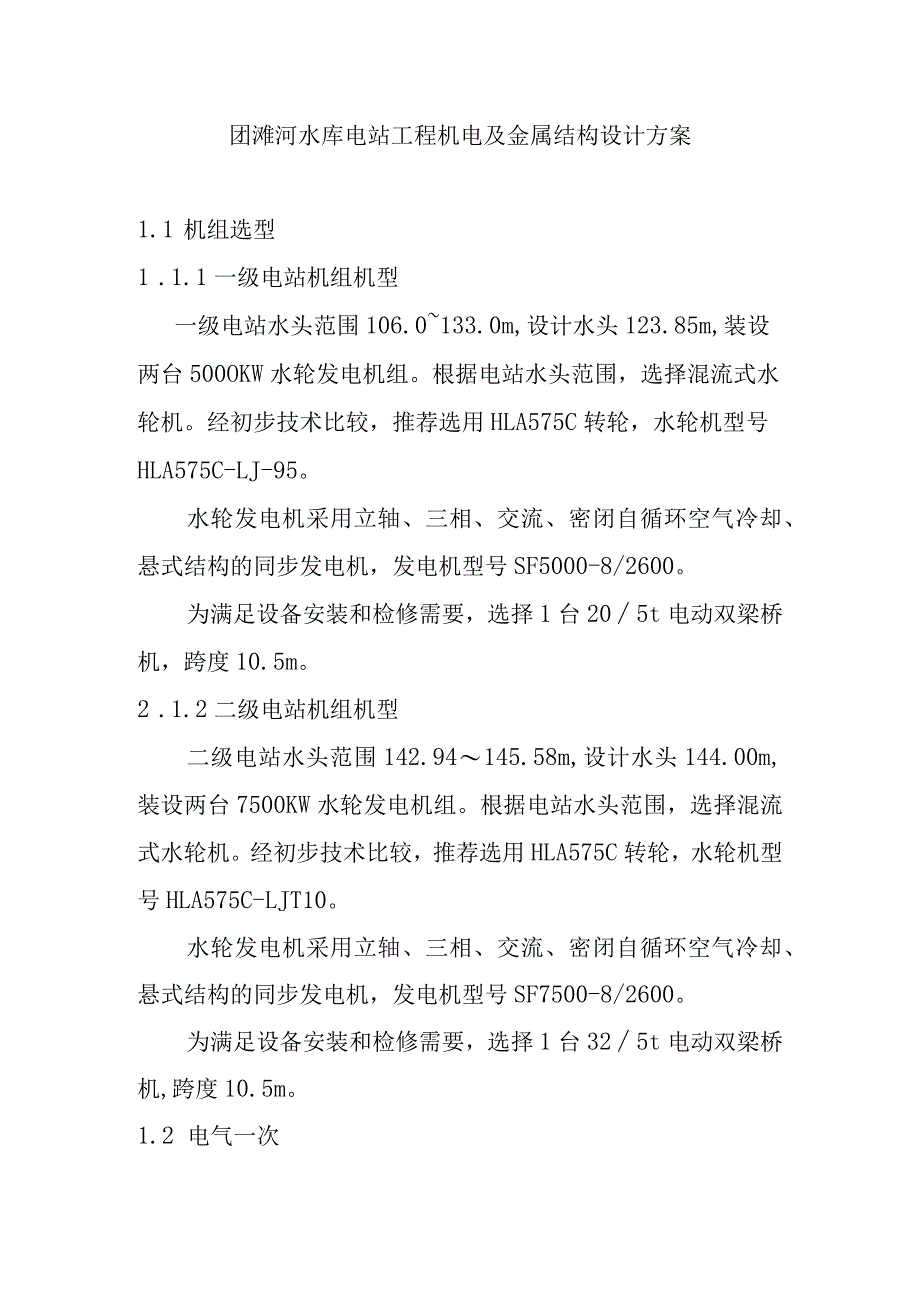

1、团滩河水库电站工程机电及金属结构设计方案1.1 机组选型1 .1.1一级电站机组机型一级电站水头范围106.0133.0m,设计水头123.85m,装设两台500OKW水轮发电机组。根据电站水头范围，选择混流式水轮机。经初步技术比较，推荐选用HLA575C转轮，水轮机型号HLA575C-LJ-95。水轮发电机采用立轴、三相、交流、密闭自循环空气冷却、悬式结构的同步发电机，发电机型号SF5000-8/2600。为满足设备安装和检修需要，选择1台205t电动双梁桥机，跨度10.5m。2 .1.2二级电站机组机型二级电站水头范围142.94145.58m,设计水头144.00m,装设两台7500KW

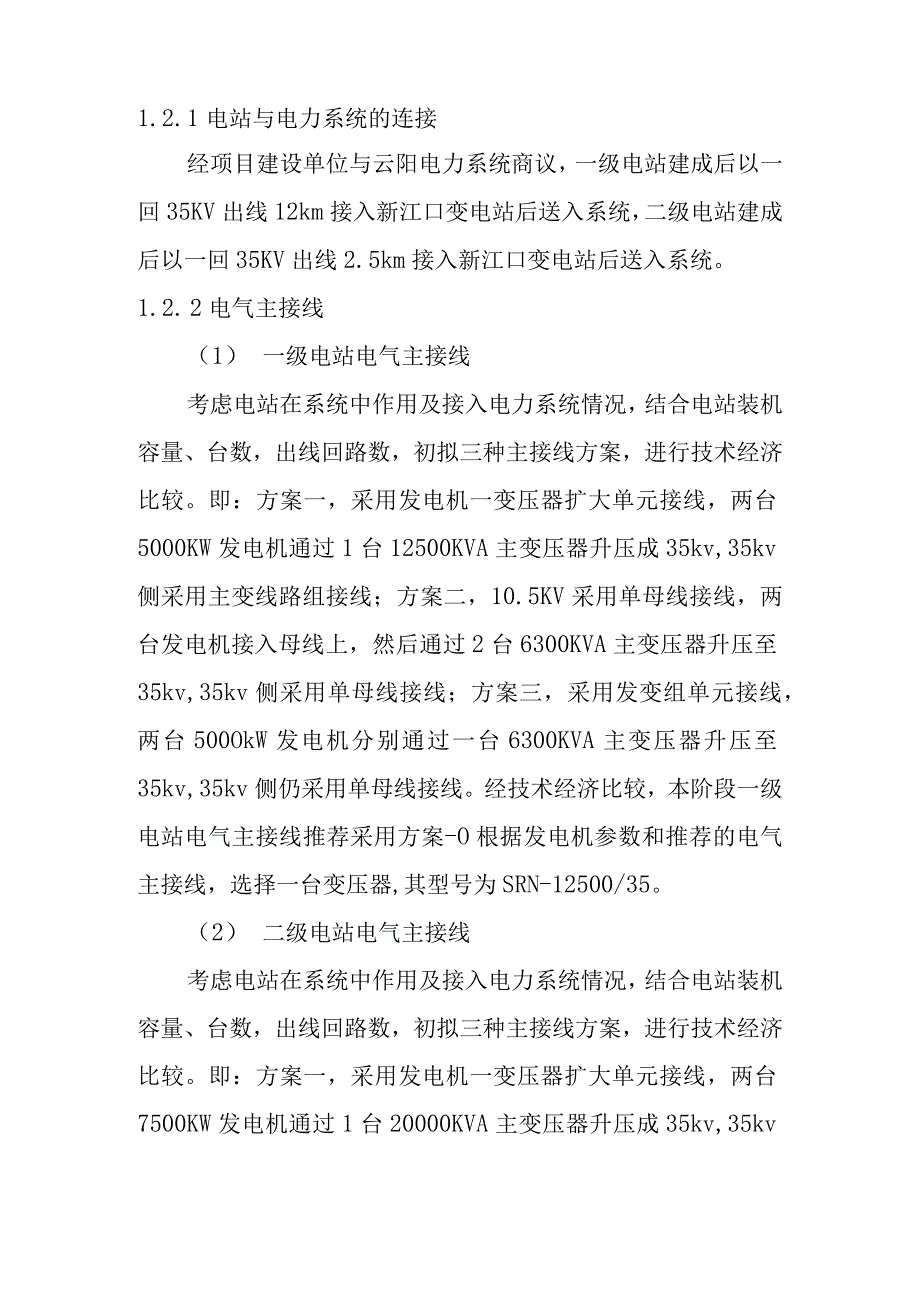

2、水轮发电机组。根据电站水头范围，选择混流式水轮机。经初步技术比较，推荐选用HLA575C转轮，水轮机型号HLA575C-LJT10。水轮发电机采用立轴、三相、交流、密闭自循环空气冷却、悬式结构的同步发电机，发电机型号SF7500-8/2600。为满足设备安装和检修需要，选择1台325t电动双梁桥机,跨度10.5m。1.2 电气一次1.2.1 电站与电力系统的连接经项目建设单位与云阳电力系统商议，一级电站建成后以一回35KV出线12km接入新江口变电站后送入系统，二级电站建成后以一回35KV出线2.5km接入新江口变电站后送入系统。1.2. 2电气主接线（1） 一级电站电气主接线考虑电站在系统中
3、作用及接入电力系统情况，结合电站装机容量、台数，出线回路数，初拟三种主接线方案，进行技术经济比较。即：方案一，采用发电机一变压器扩大单元接线，两台5000KW发电机通过1台12500KVA主变压器升压成35kv,35kv侧采用主变线路组接线；方案二，10.5KV采用单母线接线，两台发电机接入母线上，然后通过2台6300KVA主变压器升压至35kv,35kv侧采用单母线接线；方案三，采用发变组单元接线，两台500OkW发电机分别通过一台6300KVA主变压器升压至35kv,35kv侧仍采用单母线接线。经技术经济比较，本阶段一级电站电气主接线推荐采用方案-O根据发电机参数和推荐的电气主接线，选择一

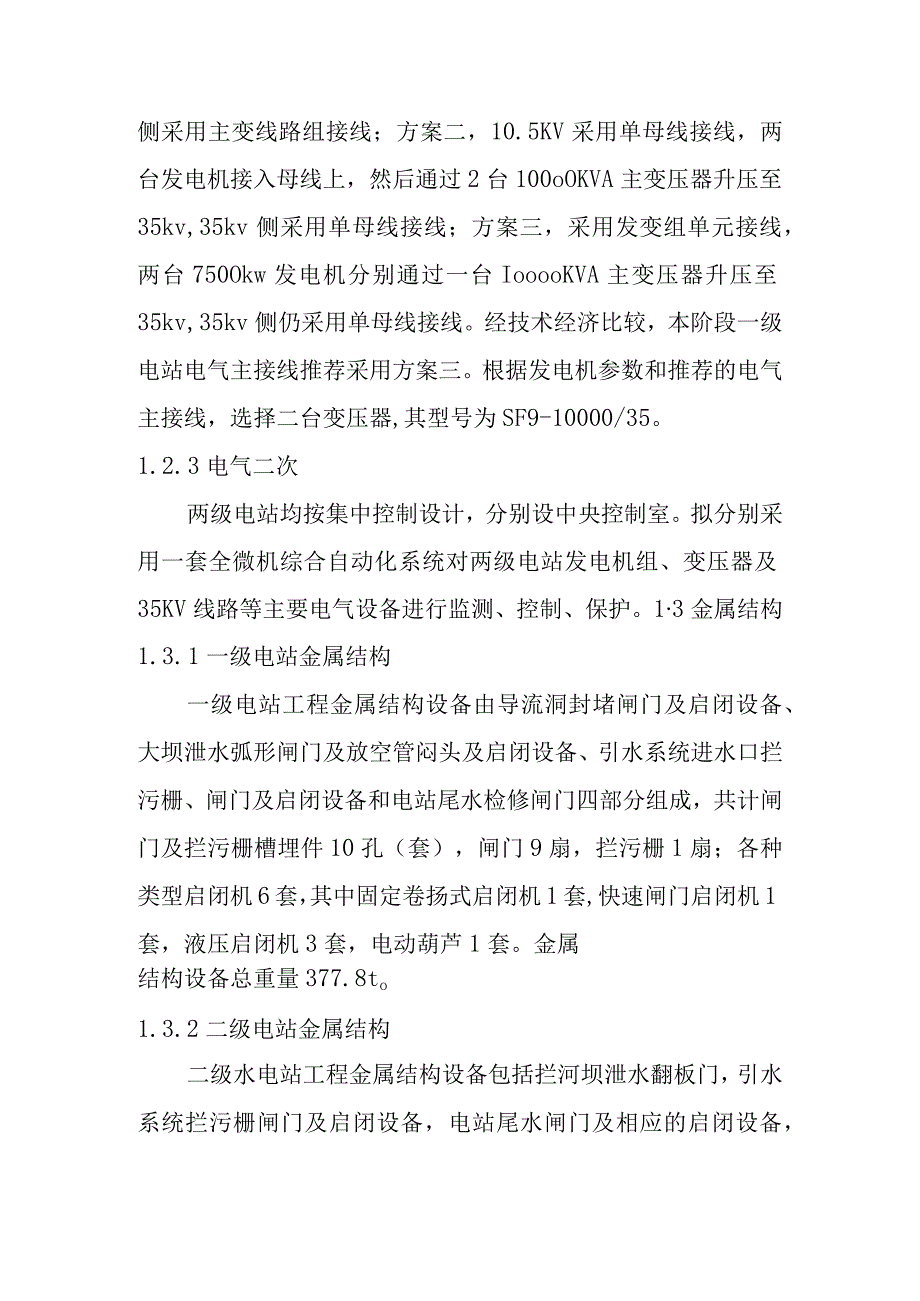

4、台变压器,其型号为SRN-12500/35。（2） 二级电站电气主接线考虑电站在系统中作用及接入电力系统情况，结合电站装机容量、台数，出线回路数，初拟三种主接线方案，进行技术经济比较。即：方案一，采用发电机一变压器扩大单元接线，两台7500KW发电机通过1台20000KVA主变压器升压成35kv,35kv侧采用主变线路组接线；方案二，10.5KV采用单母线接线，两台发电机接入母线上，然后通过2台100oOKVA主变压器升压至35kv,35kv侧采用单母线接线；方案三，采用发变组单元接线，两台750Okw发电机分别通过一台IooooKVA主变压器升压至35kv,35kv侧仍采用单母线接线。经技术
5、经济比较，本阶段一级电站电气主接线推荐采用方案三。根据发电机参数和推荐的电气主接线，选择二台变压器,其型号为SF9-10000/35。1.2. 3电气二次两级电站均按集中控制设计，分别设中央控制室。拟分别采用一套全微机综合自动化系统对两级电站发电机组、变压器及35KV线路等主要电气设备进行监测、控制、保护。13金属结构1.3. 1一级电站金属结构一级电站工程金属结构设备由导流洞封堵闸门及启闭设备、大坝泄水弧形闸门及放空管闷头及启闭设备、引水系统进水口拦污栅、闸门及启闭设备和电站尾水检修闸门四部分组成，共计闸门及拦污栅槽埋件10孔（套），闸门9扇，拦污栅1扇；各种类型启闭机6套，其中固定卷扬式启闭机1套,快速闸门启闭机1套，液压启闭机3套，电动葫芦1套。金属结构设备总重量377.8to1.3.2二级电站金属结构二级水电站工程金属结构设备包括拦河坝泄水翻板门，引水系统拦污栅闸门及启闭设备，电站尾水闸门及相应的启闭设备，共计闸门门槽和拦污栅槽埋件21孔（套），闸门15扇，拦污栅2扇，闸阀3件；各种类型启闭机7台，其中快速闸门启闭机1台，螺杆启闭机2台，电动葫芦4台。金属结构设备总重量62.85to
