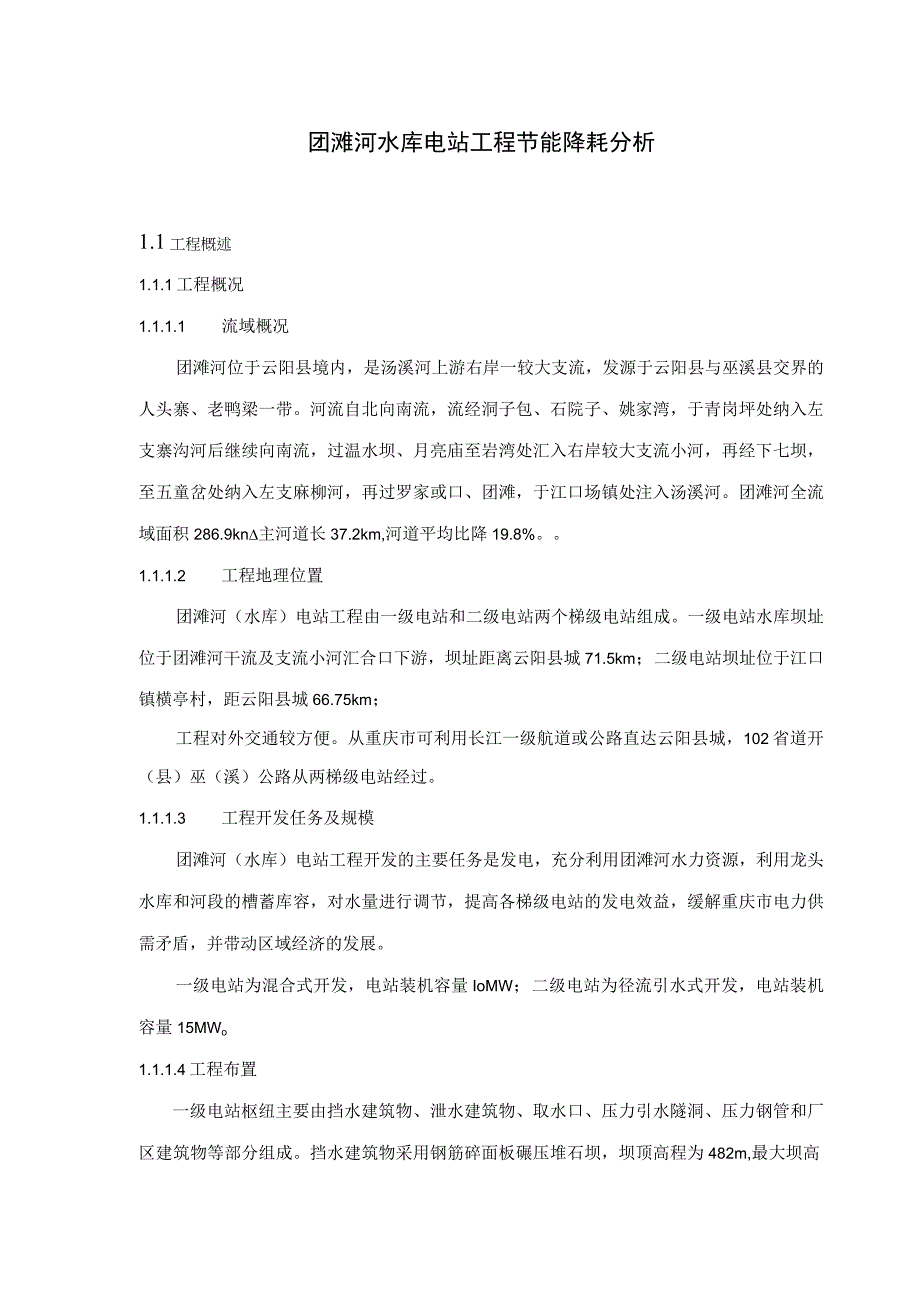

1、团滩河水库电站工程节能降耗分析1.1工程概述1.1.1工程概况1.1.1.1 流域概况团滩河位于云阳县境内，是汤溪河上游右岸一较大支流，发源于云阳县与巫溪县交界的人头寨、老鸭梁一带。河流自北向南流，流经洞子包、石院子、姚家湾，于青岗坪处纳入左支寨沟河后继续向南流，过温水坝、月亮庙至岩湾处汇入右岸较大支流小河，再经下七坝，至五童岔处纳入左支麻柳河，再过罗家或口、团滩，于江口场镇处注入汤溪河。团滩河全流域面积286.9kn主河道长37.2km,河道平均比降19.8%。1.1.1.2 工程地理位置团滩河（水库）电站工程由一级电站和二级电站两个梯级电站组成。一级电站水库坝址位于团滩河干流及支流小河汇合
2、口下游，坝址距离云阳县城71.5km；二级电站坝址位于江口镇横亭村，距云阳县城66.75km；工程对外交通较方便。从重庆市可利用长江一级航道或公路直达云阳县城，102省道开（县）巫（溪）公路从两梯级电站经过。1.1.1.3 工程开发任务及规模团滩河（水库）电站工程开发的主要任务是发电，充分利用团滩河水力资源，利用龙头水库和河段的槽蓄库容，对水量进行调节，提高各梯级电站的发电效益，缓解重庆市电力供需矛盾，并带动区域经济的发展。一级电站为混合式开发，电站装机容量IoMW；二级电站为径流引水式开发，电站装机容量15MWo1.1.1.4工程布置一级电站枢纽主要由挡水建筑物、泄水建筑物、取水口、压力引水

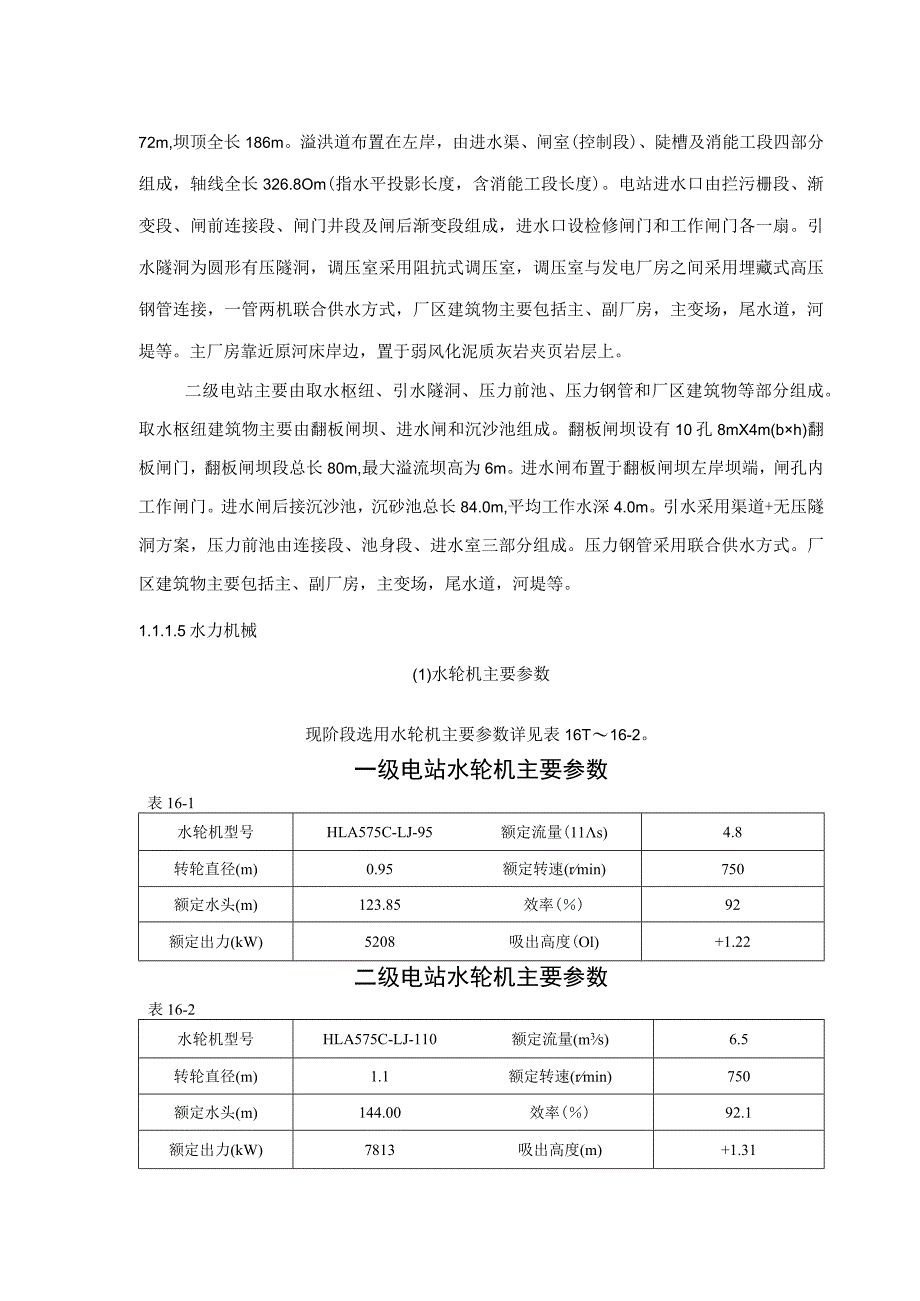

3、隧洞、压力钢管和厂区建筑物等部分组成。挡水建筑物采用钢筋碎面板碾压堆石坝，坝顶高程为482m,最大坝高72m,坝顶全长186m。溢洪道布置在左岸，由进水渠、闸室(控制段)、陡槽及消能工段四部分组成，轴线全长326.8Om(指水平投影长度，含消能工段长度)。电站进水口由拦污栅段、渐变段、闸前连接段、闸门井段及闸后渐变段组成，进水口设检修闸门和工作闸门各一扇。引水隧洞为圆形有压隧洞，调压室采用阻抗式调压室，调压室与发电厂房之间采用埋藏式高压钢管连接，一管两机联合供水方式，厂区建筑物主要包括主、副厂房，主变场，尾水道，河堤等。主厂房靠近原河床岸边，置于弱风化泥质灰岩夹页岩层上。二级电站主要由取水枢纽
4、、引水隧洞、压力前池、压力钢管和厂区建筑物等部分组成。取水枢纽建筑物主要由翻板闸坝、进水闸和沉沙池组成。翻板闸坝设有10孔8mX4m(bh)翻板闸门，翻板闸坝段总长80m,最大溢流坝高为6m。进水闸布置于翻板闸坝左岸坝端，闸孔内工作闸门。进水闸后接沉沙池，沉砂池总长84.0m,平均工作水深4.0m。引水采用渠道+无压隧洞方案，压力前池由连接段、池身段、进水室三部分组成。压力钢管采用联合供水方式。厂区建筑物主要包括主、副厂房，主变场，尾水道，河堤等。1.1.1.5水力机械(1)水轮机主要参数现阶段选用水轮机主要参数详见表16T16-2。一级电站水轮机主要参数表16-1水轮机型号HLA575C-L

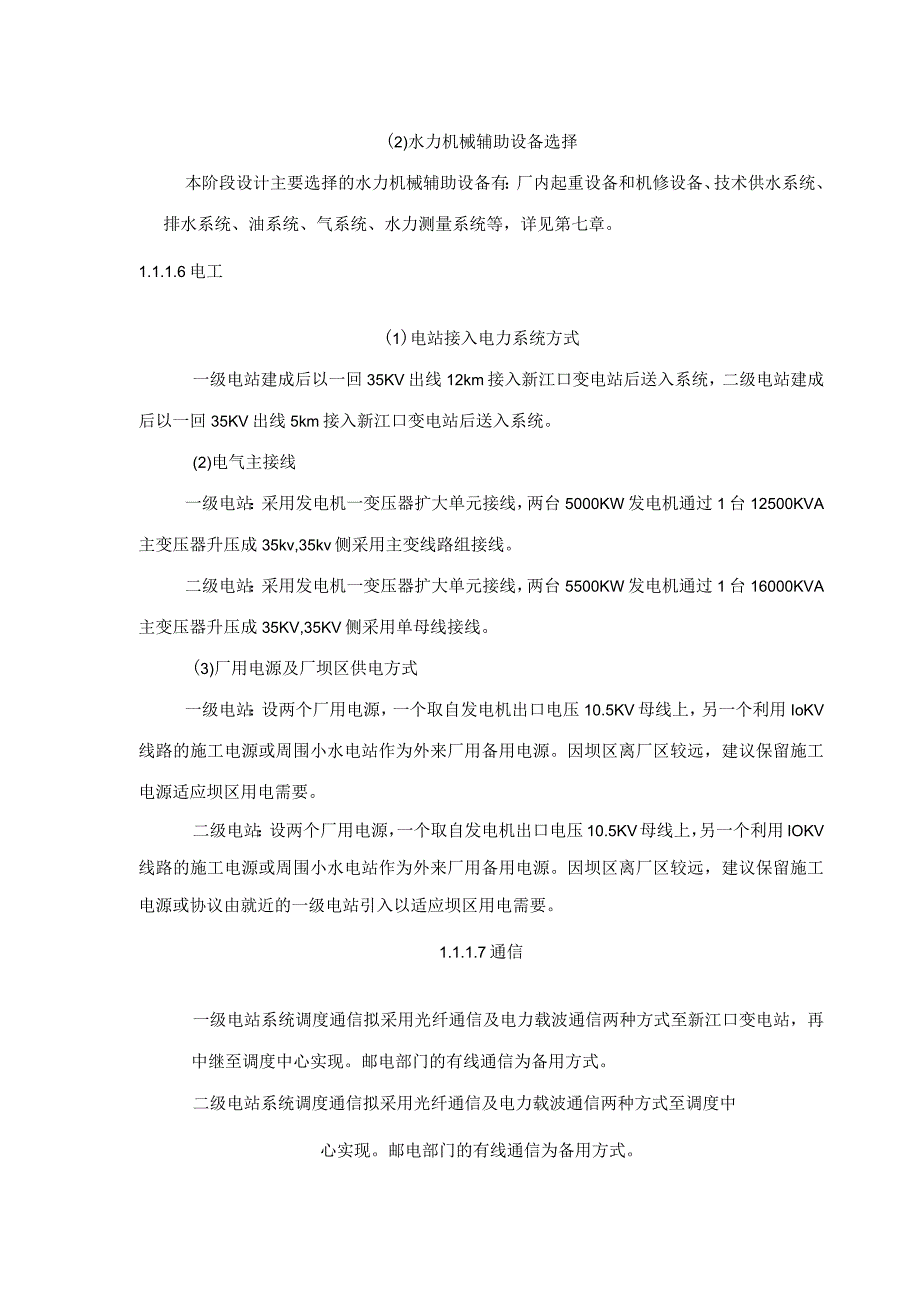

5、J-95额定流量(11s)4.8转轮直径(m)0.95额定转速(rmin)750额定水头(m)123.85效率()92额定出力(kW)5208吸出高度(Ol)+1.22二级电站水轮机主要参数表16-2水轮机型号HLA575C-LJ-110额定流量(m3s)6.5转轮直径(m)1.1额定转速(rmin)750额定水头(m)144.00效率()92.1额定出力(kW)7813吸出高度(m)+1.31(2)水力机械辅助设备选择本阶段设计主要选择的水力机械辅助设备有：厂内起重设备和机修设备、技术供水系统、排水系统、油系统、气系统、水力测量系统等，详见第七章。1.1.1.6电工(1)电站接入电力系统方式
6、一级电站建成后以一回35KV出线12km接入新江口变电站后送入系统，二级电站建成后以一回35KV出线5km接入新江口变电站后送入系统。(2)电气主接线一级电站：采用发电机一变压器扩大单元接线，两台5000KW发电机通过1台12500KVA主变压器升压成35kv,35kv侧采用主变线路组接线。二级电站：采用发电机一变压器扩大单元接线，两台5500KW发电机通过1台16000KVA主变压器升压成35KV,35KV侧采用单母线接线。(3)厂用电源及厂坝区供电方式一级电站：设两个厂用电源，一个取自发电机出口电压10.5KV母线上，另一个利用IoKV线路的施工电源或周围小水电站作为外来厂用备用电源。因坝
7、区离厂区较远，建议保留施工电源适应坝区用电需要。二级电站：设两个厂用电源，一个取自发电机出口电压10.5KV母线上，另一个利用IOKV线路的施工电源或周围小水电站作为外来厂用备用电源。因坝区离厂区较远，建议保留施工电源或协议由就近的一级电站引入以适应坝区用电需要。1.1.1.7通信一级电站系统调度通信拟采用光纤通信及电力载波通信两种方式至新江口变电站，再中继至调度中心实现。邮电部门的有线通信为备用方式。二级电站系统调度通信拟采用光纤通信及电力载波通信两种方式至调度中心实现。邮电部门的有线通信为备用方式。一级电站工程金属结构设备由导流洞封堵闸门及启闭设备、大坝泄水弧形闸门及放空管闷头及启闭设备、
8、引水系统进水口拦污栅、闸门及启闭设备和电站尾水检修闸门四部分组成，金属结构设备总重量377.8t,其中闸门及拦污栅埋件64.33门叶及栅叶活动部分239.43启闭设备重88.It。二级水电站工程金属结构设备包括拦河坝泄水翻板门，引水系统闸门机启闭机，电站尾水闸门及相应的启闭设备，金属结构设备总重量62.853其中闸门、拦污栅埋件25.73闸门、拦污栅活动部分24.93闸阀L55t,启闭设备10.7t。1.1.1.9通风空调一、二级电站主、副厂房均为地面式建筑，两电站厂房均可以通过窗户达到自然通风、采光、散热的目的，冬季可利用电热取暖器采暖。1.1.1.10工程施工工程工期分为筹建期、施工准备期
9、、主体工程施工期和工程完建期。一级电站工程总工期为28个月，高峰月施工人数为1070人，总工日为53.26万工日；二级电站工程总工期为18个月，高峰月施工人数为950人，总工日为29.1万工日。1.1.2区域能源状况和电力发展现状1.1.2.1区域能源状况重庆市常规能源种类比较齐全，主要为煤炭、水能和天然气三大类，截止2005年底，重庆市煤炭资源查明资源储量30.49x10k保有储量23.07x10%其中：80%为含硫3%以上的高硫煤。煤炭资源主要分布在南桐煤田、永荣煤田、华荽山煤田、红岩煤田、渝南含煤区、渝东含煤区、巴山含煤区。其储量的80%以上分布在原老重庆范围以内如北倍、渝北、泰江、万盛
10、、合川、永川、铜梁、荣昌等地，其余则分布在长江沿线如涪陵、开县、云阳、奉节、云阳、石柱等区县。目前，重庆市煤炭设计生产能力合计为3830xl(/年。其中；市属及区县国有煤矿设计生产能力仅仅1309xl04t/年；乡镇小煤矿设计生产能力2521xl(/年。2(X)5年全市统计生产原煤3500x10%其中，国有重点煤矿Io(X)Xl0%地方煤矿2500x10*重庆市有一定的煤炭资源数量，但人均保有煤炭约76.5t人左右，低于全国水平，属贫煤区，且多为高硫煤。根据国家的能源政策和环保政策以及受到交通运力限制，今后的煤炭资源的开发利用将会受到一定的限制，重庆市火电的发展最终将受到限制。重庆市境内江河纵
11、横，主要河流有长江、嘉陵江、乌江、涪江、泰江、龙河、芙蓉江、磨刀溪、大宁河等大中小河流200余条，全市水能资源理论蕴藏量23000MW,经济可开发量8208MW,占全市常规能源的42%。迄今长江、嘉陵江、乌江干流上的水电项目刚刚开发，己开发的均是中小河流上的地方小水电。截止2005年底全市水电装机容量1640MW,占经济可开发量的20%。说明重庆的水能资源有很大的开发潜力。重庆市是我国开发最早、产量最大的天然气区之一。现已探明储量3650108m3,可开采储量2678xl0811?,剩余可采储量为1768103o1.1.2.2电力发展现状a）电网现状重庆市供电主要由统调电网和地方电网共同承担，
12、按电网供电区域划分为三个供区，分别是中西部供区、东北部供区和东南部供区。其中重庆统调电网供电区域为中西部供区及东北部供区的大部分市、区、县，其主要的供电对象是大中城市的工商、市政和人民生活用电，供电负荷占重庆市全社会的70%左右，是重庆市电力供应的主体。2005年底，重庆市基本完成县级电力体制改革,重庆市电力公司与24个区（市、县）组建了供电有限责任公司，基本形成全市统一电网。重庆市电力公司拥有成员单位共44家，其中16个分公司、2个全资子公司、25个控股企业和1个事业单位,员工总人数2.84104人。重庆市电力公司完成直供售电量237.08l08kWh,同比增长1.10%。供电公司完成售电量
13、52.26xl8kWh,同比增长12.58%。2005年统调电网最高负荷615xl4kW截止2005年底为止，公司拥有35kV及以上变电站477座，变压器774台，总容量2480xl()4kVA,35kV及以上送电线路880条，总长度14873km0其中500kV变电站4座，主变压器6组，容量450xl()4kVA,线路11条，总长度1279k；220kV变电站34座，主变压器62台，容量840xl04kVA,线路97条，总长度3015km；IlOkV变电站142座，主变压器264台，fi966104kVA,线路308条，总长度4737km；35kV变电站297座，主变压器442台，容量224
14、xl()4kVA,线路466条，总长度5842kmO目前，重庆统调电网西部以三回22OkV线路和二回50OkV线路，北部以二回220kV线路分别与四川电网相连作为网外电源补充的来源通道，南部以二回220kV与贵州电网相连，东部以二回50OkV线路与华中电网相联，是一个典型的开放型受端网络。b)电源现状重庆统调电网是一个以火电为主、缺少调峰水电的电网。截止2005年底，重庆市发电装机容量达到5395.5MW(不含企业自备电源)，其中水电装机1640MW,占30.3%,其中有调节能力的电站有江口(300MW)、龙河梯级(150MW)、长寿(159.5MW)、石板水(115MW)；火电装机容量375
