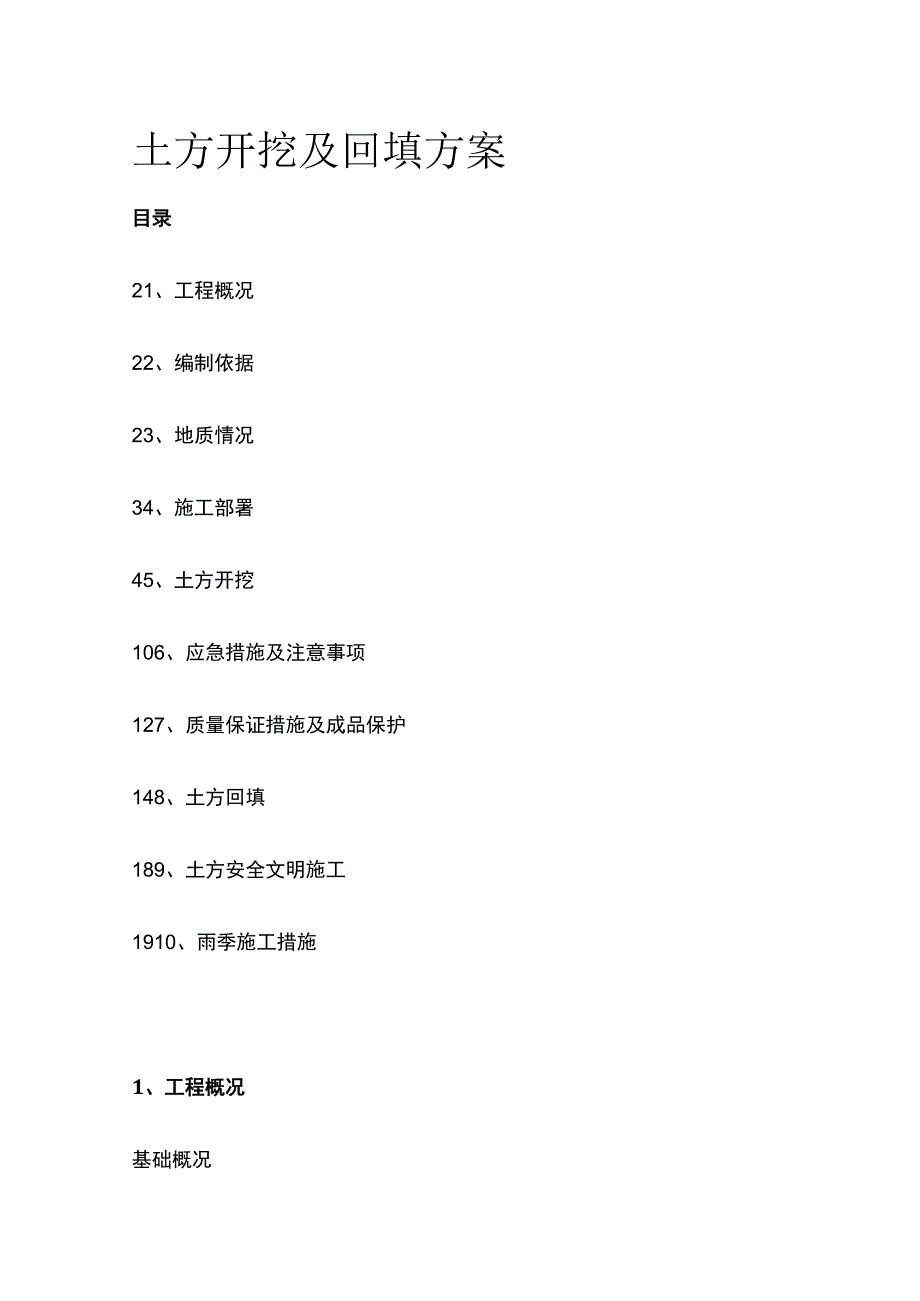

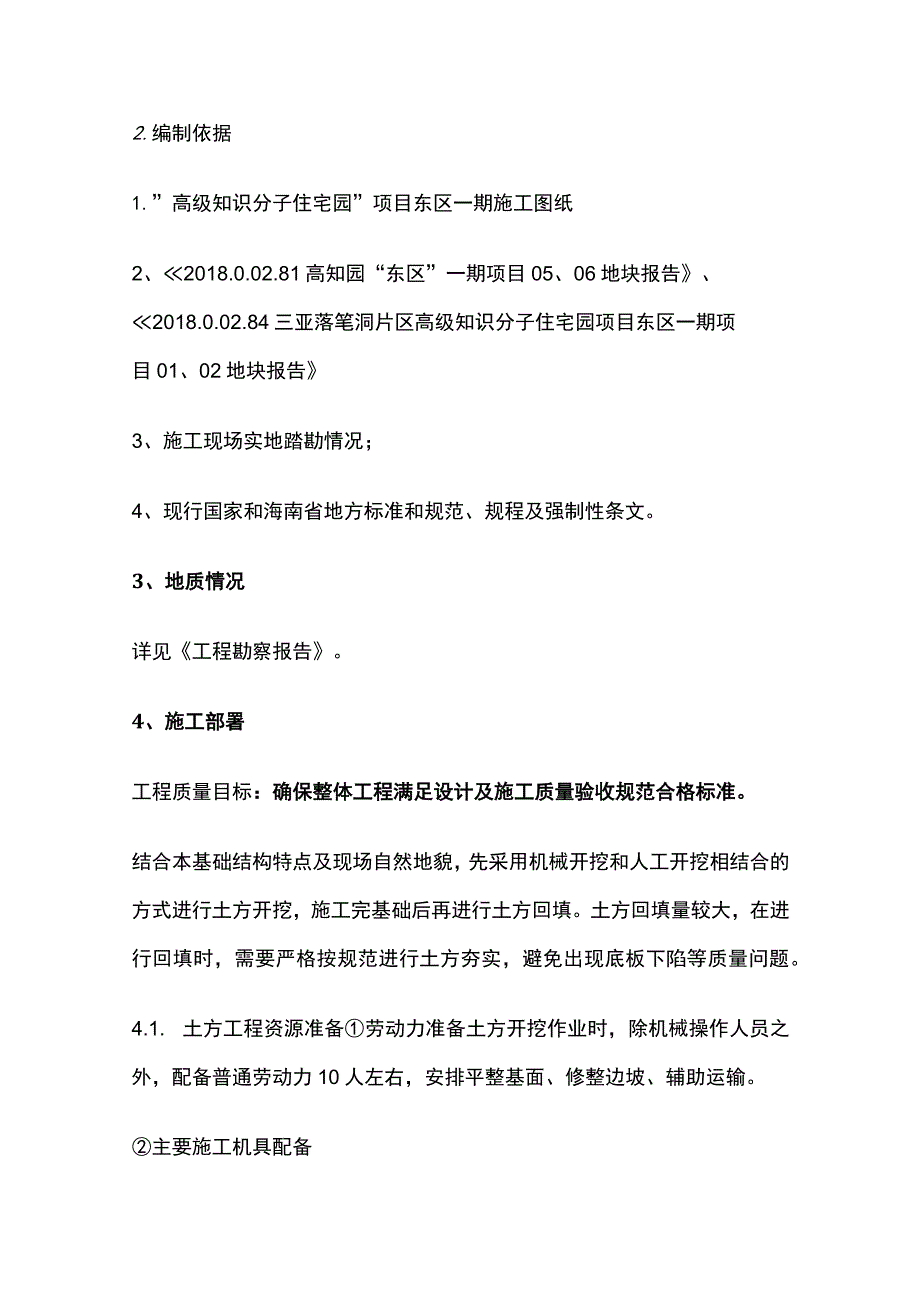

1、土方开挖及回填方案目录21、工程概况22、编制依据23、地质情况34、施工部署45、土方开挖106、应急措施及注意事项127、质量保证措施及成品保护148、土方回填189、土方安全文明施工1910、雨季施工措施1、工程概况基础概况2.编制依据1.”高级知识分子住宅园”项目东区一期施工图纸2、2018.0.02.81高知园“东区”一期项目05、06地块报告、2018.0.02.84三亚落笔洞片区高级知识分子住宅园项目东区一期项目01、02地块报告3、施工现场实地踏勘情况；4、现行国家和海南省地方标准和规范、规程及强制性条文。3、地质情况详见工程勘察报告。4、施工部署工程质量目标：确保整体工程满足

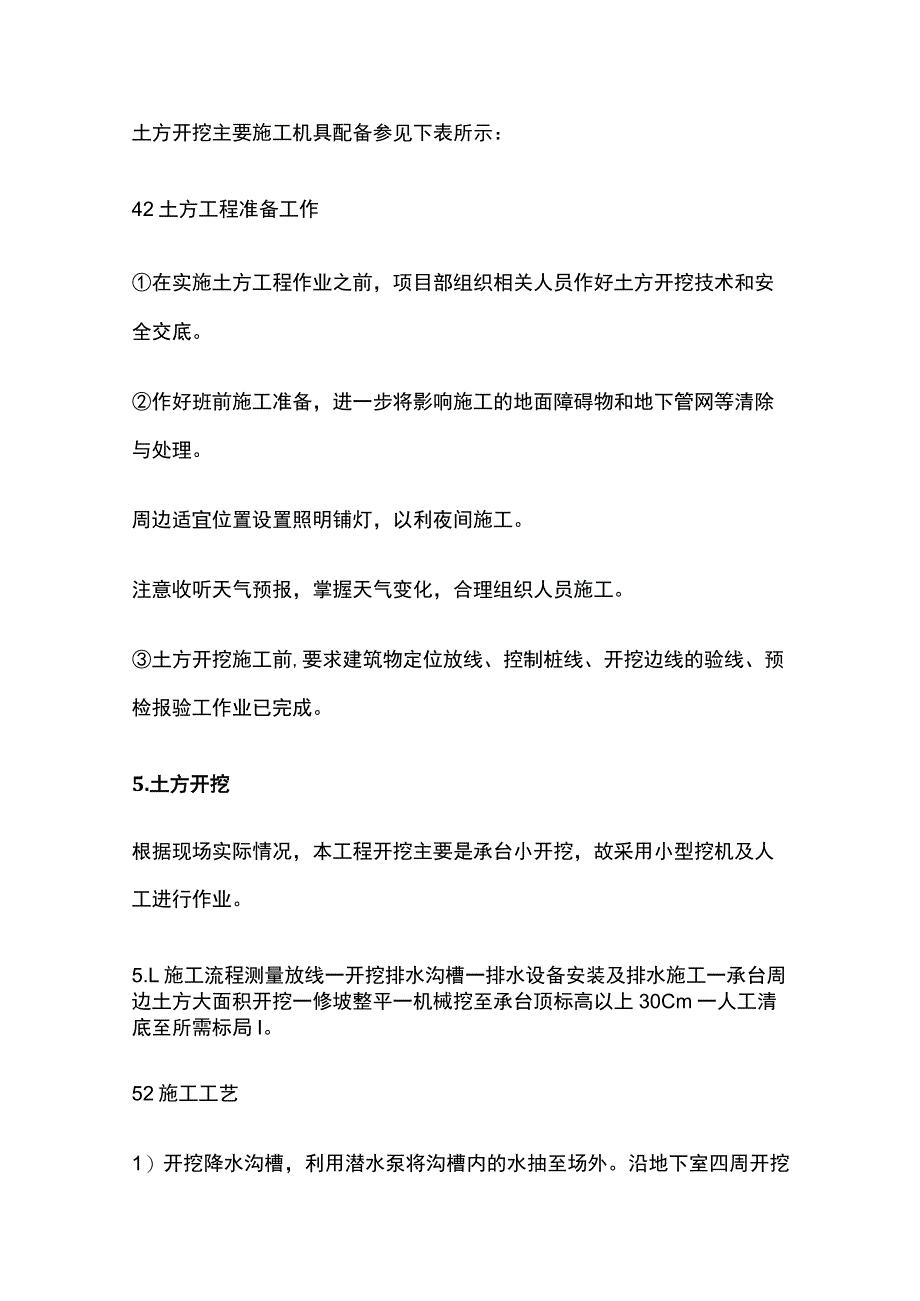

2、设计及施工质量验收规范合格标准。结合本基础结构特点及现场自然地貌，先采用机械开挖和人工开挖相结合的方式进行土方开挖，施工完基础后再进行土方回填。土方回填量较大，在进行回填时，需要严格按规范进行土方夯实，避免出现底板下陷等质量问题。4.1. 土方工程资源准备劳动力准备土方开挖作业时，除机械操作人员之外，配备普通劳动力10人左右，安排平整基面、修整边坡、辅助运输。主要施工机具配备土方开挖主要施工机具配备参见下表所示：42土方工程准备工作在实施土方工程作业之前，项目部组织相关人员作好土方开挖技术和安全交底。作好班前施工准备，进一步将影响施工的地面障碍物和地下管网等清除与处理。周边适宜位置设置照明铺灯
3、，以利夜间施工。注意收听天气预报，掌握天气变化，合理组织人员施工。土方开挖施工前,要求建筑物定位放线、控制桩线、开挖边线的验线、预检报验工作业已完成。5.土方开挖根据现场实际情况，本工程开挖主要是承台小开挖，故采用小型挖机及人工进行作业。5.L施工流程测量放线一开挖排水沟槽一排水设备安装及排水施工一承台周边土方大面积开挖一修坡整平一机械挖至承台顶标高以上30Cm一人工清底至所需标局I。52施工工艺1）开挖降水沟槽，利用潜水泵将沟槽内的水抽至场外。沿地下室四周开挖线布置一圈沟槽，并修建地下室土方出土道路，并硬化场地周边的道路，便于土方运输。2）土方开挖部分土方随挖随运，大面积开挖阶段拟安排10台
4、自卸汽车转运土方。土方运输方向如下图所示：3）基坑土方采取大面积分层开挖，由于现场开挖深度不大，故采用1:1.25放坡开挖方式进行大面积开挖。土方开挖剖面图4）开挖应分段进行，分段长度不应大于20mo机械开挖至要求标高以上30cm后应停止机械开挖，剩余部分进行人工清底，以防止超挖对原状土造成扰动。5）土方开挖由专人指挥，开挖土方时，安排二人用全站仪和水准仪进行轴线和标高测量，以确保位置正确和控制标高。6）基坑土方开挖应分层分段进行，每层开挖深度不得超过2.5m,开挖长度不得大于20m,严禁超挖或在上一层未加固完毕就开挖下一层。7）最后30cm土方及地梁等局部深处宜人工开挖，尽量减少对坑底土的扰
5、动，严禁超挖，承台处应跳挖。挖土至坑底后应分块施工并在72小时内完成素混凝土垫层，并抓紧施工承台、柱墩及基础底板。8）采用土方开挖与护坡施工交替进行的办法。每挖2.5m深进行边坡休整，如土质不理想，必要时进行挂网抹灰的护坡施工，反复交替进行，直至坑底。5.3 .细节处理1）桩间土开挖：先将桩两边的土挖开，在取两桩之间的土时每层取土控制在30cm左右，以免挖棚各桩损坏，具体见下图。当桩间距大于4m时，用挖机进行大开挖，否则用人工进行开挖。破桩在土方开挖施工同步进行。2）桩周土开挖：开挖时出现工程桩应离桩周边300mm距离多角度开挖,对桩体不产生侧压力,双桩以上（含双桩）桩与桩之间的土方人工挖土。
6、垫层先施工最低面，在高差处从低处垫层面开始往上砌筑砖胎膜，砌至高处底板底标高，砖胎膜使用370mm厚灰砂砖进行施工，然后对砖胎模与后挖放坡面进行土方回填。4）基坑四周在基坑底部四周留置1.2m宽施工操作空间及坑底排水沟。5）电梯井位置开挖：在塔楼土方开挖至底板底标高后，电梯井按1:1放坡开挖。对边坡不稳定时，需采用土钉加固，并进行喷浆施工。6）基坑开挖至施工作业面标高时，应在24小时内完成素已垫层，垫层采用100厚C20混凝土，每边伸出基础边100宽。7）开挖深度：塔楼开挖底标高：2#塔楼部分挖至相对标高-8.4m、部分挖至相对标高-8.5m,3#、4#塔楼挖至相对标高-7.8m,6#塔楼部分
7、挖至相对标高-7.8mx部分挖至相对标高-8.4m,7#塔楼挖至相对标高-8.6m,另其它纯地下室区域开挖深度详见分区图：地下室土方开挖深度分区图承台开挖底标高：为承台面相又/示高-承台高度h-100mm垫层，各个承台开挖具体高度详见地下室基础图。5.4 .注意事项1）挖土过程中不得在基坑（槽）四周任意堆载，人工挖至设计标高后，请建设、设计、质监、勘察、施工单位验槽达到要求后进入下一工序。2）基坑（槽）开挖后，坡顶四周须作好排水沟，确保排水畅通，时亥!检查边坡的稳定情况。在施工区域内设置临时性或永久性排水沟，将地面水排到低洼处，再设水泵排走，排水沟纵向坡度一般不小于2%,使场地不积水；在坡度较
8、大地区，在离边坡上沿23米处，设置截水沟、排洪沟，阻止坡顶雨水流入开挖区域内。3）夜间施工要有足够的照明，基坑（槽）四周加防护栏，挂红灯做明显标记。4）采用大挖挖土，小挖进行修坡。5）开挖过程中应遵循开挖的方向，并预留好汽车坡道。6）边坡及坑底应留300mm人工清底，以减少雨水和太阳暴晒对土层的扰动。7）坡道处土方收尾采用长臂挖土机进行挖土，装车运走。8）开挖过程中对土质情况、地下水位等经常检查，作好原始记录及绘制断面图。如发现基底土质与设计不符或遇特殊情况时请有关人员研究处理，并作好隐蔽记录。55基坑排水为保证坑顶的水不流入基坑，在各基坑顶压顶外侧设置350350350（顶宽X底宽X高）环形
9、相通的临时排水明沟，沿着排水沟每30m设置lm*lm*lm集水井，并修筑沉1个3m*3m*1.5m沉淀池。沉砂池使基坑内外的水经过沉砂池后再排入市政排水系统，不造成环境污染。地下室区域开挖深度约8.5m,开挖较深。基坑开挖将会遇到地下水且水量较大。因此基坑施工必须考虑有效的降水措施，在基坑顶和基坑内设置排水沟、集水沟，采用明排方式进行排水外。1）排水沟：人工开挖基槽至设计深度，槽底垫C20素碎60mm厚，用M5水泥砂浆砌灰砂砖砌，内侧抹1:2水泥砂浆20mm厚。2）集水坑：底部捣C20佐垫层100mm厚，用M5水泥砂浆砌120砖墙，内侧抹1:2水泥砂浆20mm。沉淀池：土方开挖后，在坑底捣C2
10、0已，配08200200双向钢筋，隔墙为灰砖砂配M5.0水泥砂浆砌筑，溢流口大小为400400,用1:2水泥砂浆抹面20mm厚。6、应急措施及注意事项6.1 预防措施基坑临边防护采用钢管搭设，采用双道防护栏形式（下道栏杆离地50cm,上道栏杆离地115cm）,立杆打入地面5070cm,立杆露出地面高度120cm,立杆按2m间距设置，立杆与基坑边坡的距离不应小于50cmo防护栏杆刷红白色警示油漆，防护内侧满挂密目安全网，防护外侧设置20cm高踢脚板，并张挂“当心坠落”安全警示标志。坑边不准堆积弃土，不准堆放建筑材料、存放机械、水泥罐及行车。坑边不得常有流水，防止渗水进入基坑及冲刷边坡，降低边坡稳
11、定。6.2 基坑排水措施：基坑排水措施：基坑顶部及底部设置砖砌排水沟，截面尺寸250*300mm,采取有组织水，底部水泥砂浆地面,两侧12Omm厚砖砌挡墙，侧面及顶面水泥砂浆抹面。底部每隔36米设置一个集水井，100OmmXIoOOmmXl20Omrn,12Omm厚砖砌。（可视情况增设）由于基坑存在积水现象，需要增设水泵进行及时排水。6.3 应急措施在基坑开挖期间，每天设专人检查基坑稳定，发现问题及时上报有关施工负责人员，便于及时处理。在施工中如发现局部边坡位移较大，须立即停止开挖进行边坡木桩支护或用砂包反压，必要时进行喷射磅，待稳定后继续开挖。7、质量保证措施及成品保护：7.1制定工程质保体
12、系及质量标准，以项目经理为第一责任人，层层落实，严格质量标准。(1)土方工程挖方和场地平整允许偏差值：(2)严禁错挖、超挖、严禁扰动。对定位桩、标准水准点等，挖运时不得碰撞。7.2 在土方开挖过程中及时验槽进行垫层封闭,尽量缩短基坑暴露时间，然后会同设计单位、监理单位、建设单位等进行桩基验收复核工作，若桩位偏差较大时应立即请设计单位进行技术处理。7.3 落实责任制，加强三检制，作好验收工作，突出“严”字。7.4 严格机械管理制度，禁止带病作业，禁止违章操作，加强机械维护与保养。7.5 坚持例会制度，加强班前技术交底，并做到交底清晰、准确、针对性强，并加强过程管理，做到一次合格，不返工。7.6
13、逐项测量和校核，其平面位置、水平标高和边坡坡度是否符合设计要求，定位标准桩和标准水准点也应定期复测和检查是否正确。7.7 施工如发现的文物或古墓等，应妥善保护，并及时报请当地有关部门处理，方可继续施工，如发现有测量用的永久性标桩或地质、地震部门设置的长期观测点等，应加以保护，在敷设有地上或地下管线、电缆的地段进行土方施工时，应事先取得的关管理部门的书面同意，施工中应采取措施，以防止损坏管线，造成严重事故。7.8 施工前应熟悉工程地质勘察资料，了解现场地形、地貌及滑坡迹象等情况。应遵循由上向下的开挖顺序，严禁先切除边坡。7.9 在土方开挖过程中，如出现滑坡迹象（如裂缝、滑动等）时，应立即采取下列
14、措施：必要时，所有人员和机械撤至安全地点。对事故地段进行处理，必要时进行局部回填。通知设计单位提出处理措施。根据滑动迹象设置观测点，观测滑坡体平面位移和沉降变化，并做好记录。土方回填8.L土方回填部署本工程地下室顶板上土方回填总的施工部署为按区域、按土方回填范围回填的施工顺序进行，为适应主体结构施工，为满足建筑物回填需要；要求土方回填作业必须连续进行。土方回填采取如下方案进行，即土方运至回填区域后，采用人工配合小型挖机回填，人工平整，机械夯实。施工顺序：场地内垃圾、杂物清理一场地内方格网测量一地下室顶板上土方回填一找平、夯实、取样一建筑物周边4m范围内人工回填一找平、夯实、取样一检查、验收。1
15、.1 .1.土方回填分区土方回填同主体结构施工带划分一样，共分两个区：待地下室结构施工完成后，按区域进行土方的回填施工。一区、二区从西侧大门进入。8.12 操作工艺1）场地内垃圾、杂物清理地下室顶板上土方回填前，必须将场地上土方回填区域的垃圾、杂物清除干净。2）地下室顶板防水层验收、标高测量地下室顶板上土方回填前，必须通过项目质量检查工程师检查，并及时会同甲方、监理对地下室顶板的防水层进行检查验收，地下室顶板试水必须符合要求，并办好各项隐检签证手续。必须在回填时由甲方、监理对场地标高进行测量。3）土方进场、检验土质外购土方进场、检验土质必须检验回填土的质量有无杂物。粒径是否符合规定，以及回填土的含水量是否在控制的范围内；如含水量偏高，可采用翻松、晾晒或均匀掺入干土等措施；如遇回填土的含水量偏低，可采用预先洒水湿润、增加压实遍数等措施。4）机械压实及人工配合机械夯打密实a.在靠近建筑物周边与压路机不能碾压的地方采用蛙式打夯机夯实，每步夯击不少于三遍，打夯时应一夯压半夯，夯夯相接，行行相接，纵横交叉；机械打夯完成后，靠墙边及转角处需人工夯实。b.在土方回填过程中，如遇降雨，要求在降雨前，必须及时压实作业面表层松土，并将作业面作成拱面或坡面以利排水，雨后应晾晒或对
