地下人防工程膨胀加强带的设计及施工.docx

上传人:p** 文档编号:438843 上传时间:2023-08-28 格式:DOCX 页数:2 大小:47.87KB
下载 相关 举报
地下人防工程膨胀加强带的设计及施工.docx_第1页
第1页 / 共2页
地下人防工程膨胀加强带的设计及施工.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《地下人防工程膨胀加强带的设计及施工.docx》由会员分享,可在线阅读,更多相关《地下人防工程膨胀加强带的设计及施工.docx(2页珍藏版)》请在第壹文秘上搜索。

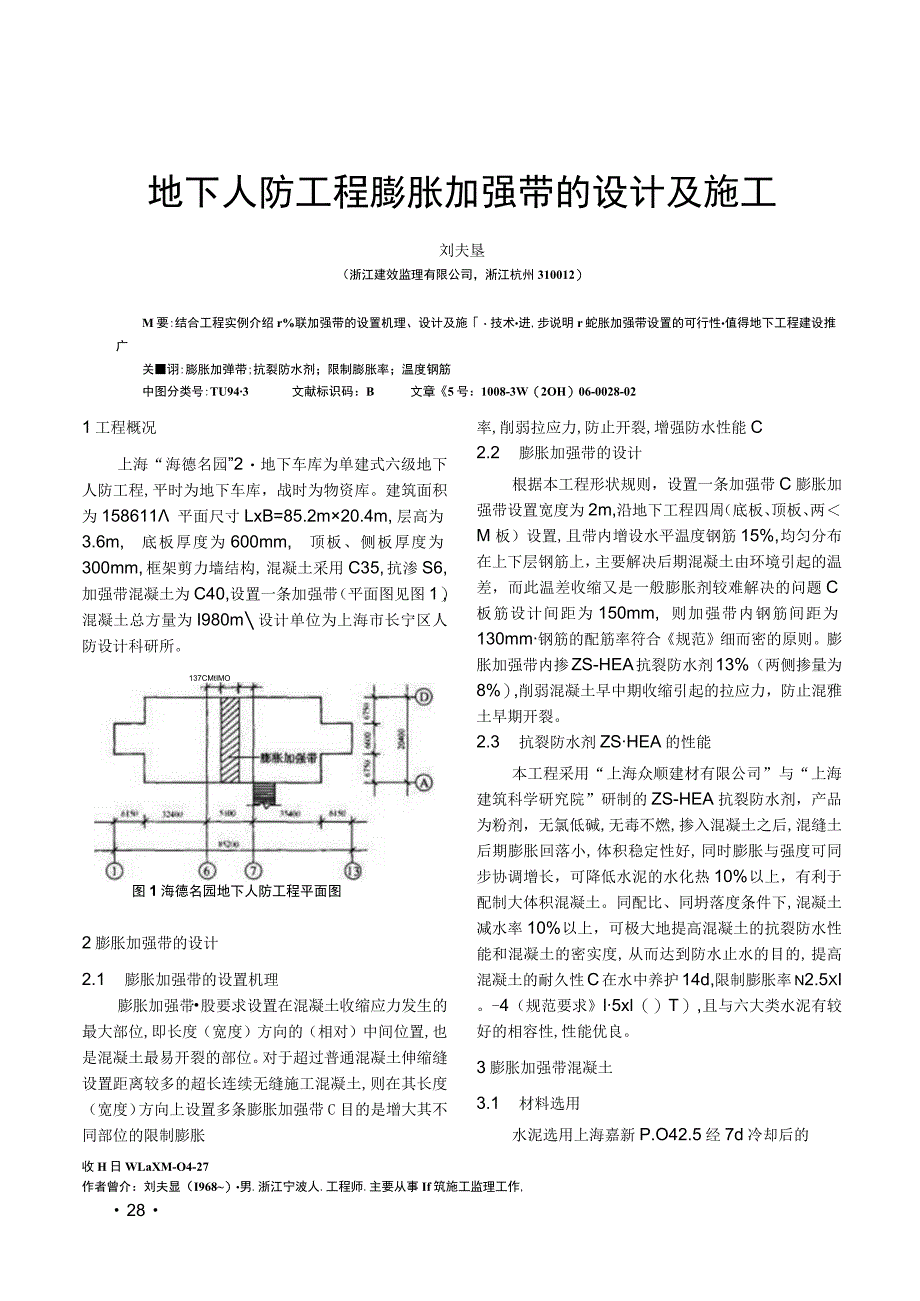

1、地下人防工程膨胀加强带的设计及施工刘夫垦(浙江建效监理有限公司,淅江杭州310012)M要:结合工程实例介绍r%联加强带的设置机理、设计及施技术进,步说明r蛇胀加强带设置的可行性值得地下工程建设推广关诩:膨胀加弹带;抗裂防水剂;限制膨胀率;温度钢筋中图分类号:TU943文献标识码:B文章5号:1008-3W(2OH)06-0028-021工程概况上海“海德名园”2地下车库为单建式六级地下人防工程,平时为地下车库,战时为物资库。建筑面积为158611平面尺寸LxB=85.2m20.4m,层高为3.6m,底板厚度为600mm,顶板、侧板厚度为300mm,框架剪力墙结构,混凝土采用C35,抗渗S6,

2、加强带混凝土为C40,设置一条加强带(平面图见图1),混凝土总方量为I980m设计单位为上海市长宁区人防设计科研所。137CMtIMO图1海德名园地下人防工程平面图2膨胀加强带的设计2.1 膨胀加强带的设置机理膨胀加强带股要求设置在混凝土收缩应力发生的最大部位,即长度(宽度)方向的(相对)中间位置,也是混凝土最易开裂的部位。对于超过普通混凝土伸缩缝设置距离较多的超长连续无缝施工混凝土,则在其长度(宽度)方向上设置多条膨胀加强带C目的是增大其不同部位的限制膨胀率,削弱拉应力,防止开裂,增强防水性能C2.2 膨胀加强带的设计根据本工程形状规则,设置一条加强带C膨胀加强带设置宽度为2m,沿地下工程四

3、周(底板、顶板、两M板)设置,且带内增设水平温度钢筋15%,均匀分布在上下层钢筋上,主要解决后期混凝土由环境引起的温差,而此温差收缩又是一般膨胀剂较难解决的问题C板筋设计间距为150mm,则加强带内钢筋间距为130mm钢筋的配筋率符合规范细而密的原则。膨胀加强带内掺ZS-HEA抗裂防水剂13%(两侧掺量为8%),削弱混凝土早中期收缩引起的拉应力,防止混雅土早期开裂。2.3 抗裂防水剂ZSHEA的性能本工程采用“上海众顺建材有限公司”与“上海建筑科学研究院”研制的ZS-HEA抗裂防水剂,产品为粉剂,无氯低碱,无毒不燃,掺入混凝土之后,混缝土后期膨胀回落小,体积稳定性好,同时膨胀与强度可同步协调增

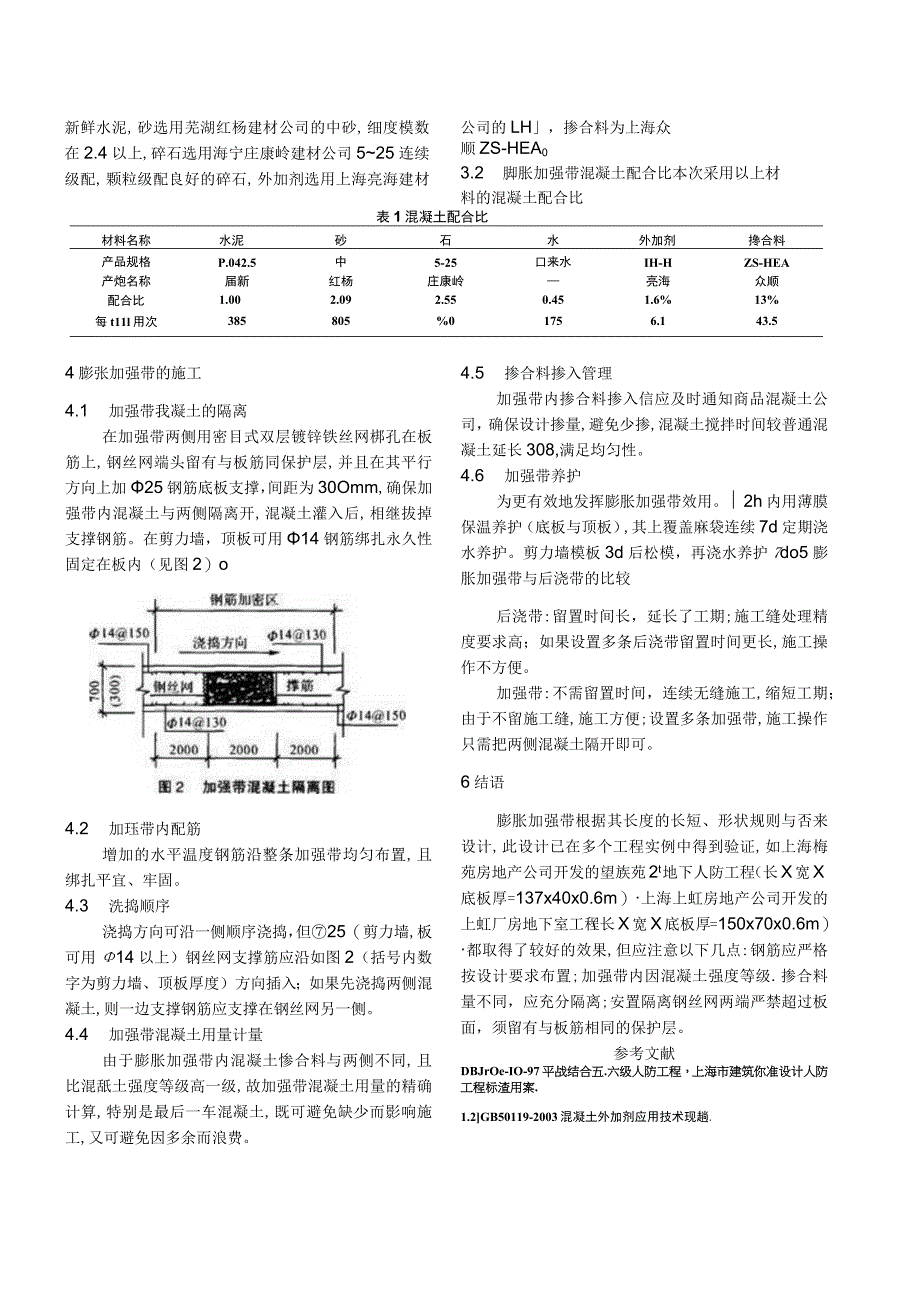

4、长,可降低水泥的水化热10%以上,有利于配制大体积混凝土。同配比、同坍落度条件下,混凝土减水率10%以上,可极大地提高混凝土的抗裂防水性能和混凝土的密实度,从而达到防水止水的目的,提高混凝土的耐久性C在水中养护14d,限制膨胀率n2.5xI。-4(规范要求l5xl()T),且与六大类水泥有较好的相容性,性能优良。3膨胀加强带混凝土3.1 材料选用水泥选用上海嘉新P.O42.5经7d冷却后的收H日WLaXM-O4-27作者曾介:刘夫显(I968)男.浙江宁波人.工程师.主要从事If筑施工监理工作,28新鲜水泥,砂选用芜湖红杨建材公司的中砂,细度模数在2.4以上,碎石选用海宁庄康岭建材公司525连

5、续级配,颗粒级配良好的碎石,外加剂选用上海亮海建材公司的LH,掺合料为上海众顺ZS-HEA03.2 脚胀加强带混凝土配合比本次采用以上材料的混凝土配合比表1混凝土配合比材料名称水泥砂石水外加剂搀合料产品规格P.042.5中5-25口来水IH-HZS-HEA产炮名称届新红杨庄康岭亮海众顺配合比1.002.092.550.451.6%13%每t11l用次385805%01756.143.54膨张加强带的施工4.1 加强带我凝土的隔离在加强带两侧用密目式双层镀锌铁丝网梆孔在板筋上,钢丝网端头留有与板筋同保护层,并且在其平行方向上加25钢筋底板支撑,间距为30Omm,确保加强带内混凝土与两侧隔离开,混

6、凝土灌入后,相继拔掉支撑钢筋。在剪力墙,顶板可用14钢筋绑扎永久性固定在板内(见图2)o4.2 加珏带内配筋增加的水平温度钢筋沿整条加强带均匀布置,且绑扎平宜、牢固。4.3 洗捣顺序浇捣方向可沿一侧顺序浇捣,但25(剪力墙,板可用14以上)钢丝网支撑筋应沿如图2(括号内数字为剪力墙、顶板厚度)方向插入;如果先浇捣两侧混凝土,则一边支撑钢筋应支撑在钢丝网另一侧。4.4 加强带混凝土用量计量由于膨胀加强带内混凝土惨合料与两侧不同,且比混舐土强度等级高一级,故加强带混凝土用量的精确计算,特别是最后一车混凝土,既可避免缺少而影响施工,又可避免因多余而浪费。4.5 掺合料掺入管理加强带内掺合料掺入信应及

7、时通知商品混凝土公司,确保设计掺量,避免少掺,混凝土搅拌时间较普通混凝土延长308,满足均匀性。4.6 加强带养护为更有效地发挥膨胀加强带效用。2h内用薄膜保温养护(底板与顶板),其上覆盖麻袋连续7d定期浇水养护。剪力墙模板3d后松模,再浇水养护7do5膨胀加强带与后浇带的比较后浇带:留置时间长,延长了工期;施工缝处理精度要求高;如果设置多条后浇带留置时间更长,施工操作不方便。加强带:不需留置时间,连续无缝施工,缩短工期;由于不留施工缝,施工方便;设置多条加强带,施工操作只需把两侧混凝土隔开即可。6结语膨胀加强带根据其长度的长短、形状规则与否来设计,此设计已在多个工程实例中得到验证,如上海梅苑房地产公司开发的望族苑2t地下人防工程(长X宽X底板厚=137x40x0.6m)上海上虹房地产公司开发的上虹厂房地下室工程(长X宽X底板厚=150x70x0.6m)都取得了较好的效果,但应注意以下几点:钢筋应严格按设计要求布置;加强带内因混凝土强度等级.掺合料量不同,应充分隔离;安置隔离钢丝网两端严禁超过板面,须留有与板筋相同的保护层。参考文献DBJrOe-IO-97平战结合五.六级人防工程,上海市建筑你准设计人防工程标渣用案.1.2GB50119-2003混凝土外加剂应用技术现趟.

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 建筑/环境 > 设计及方案

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
