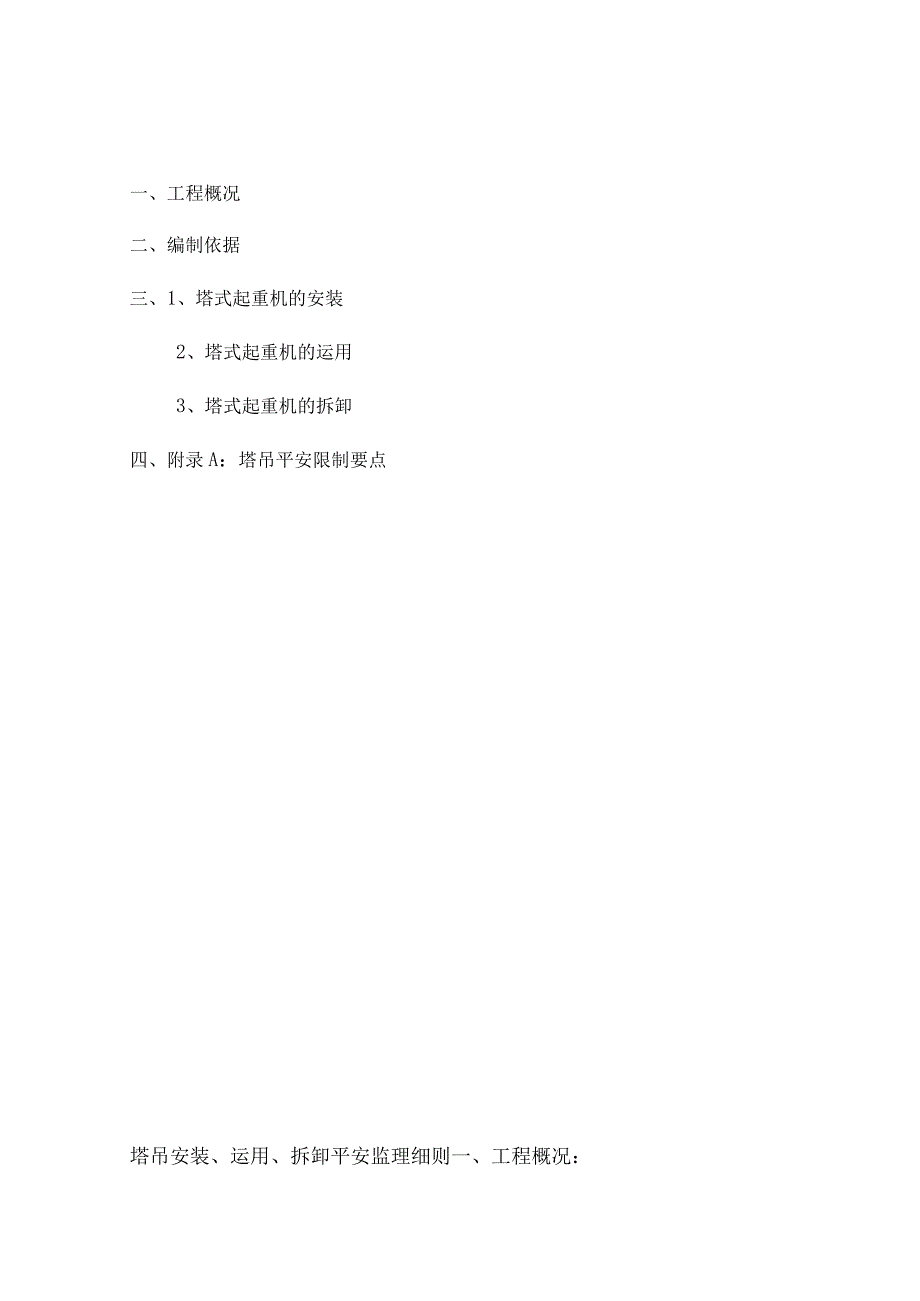

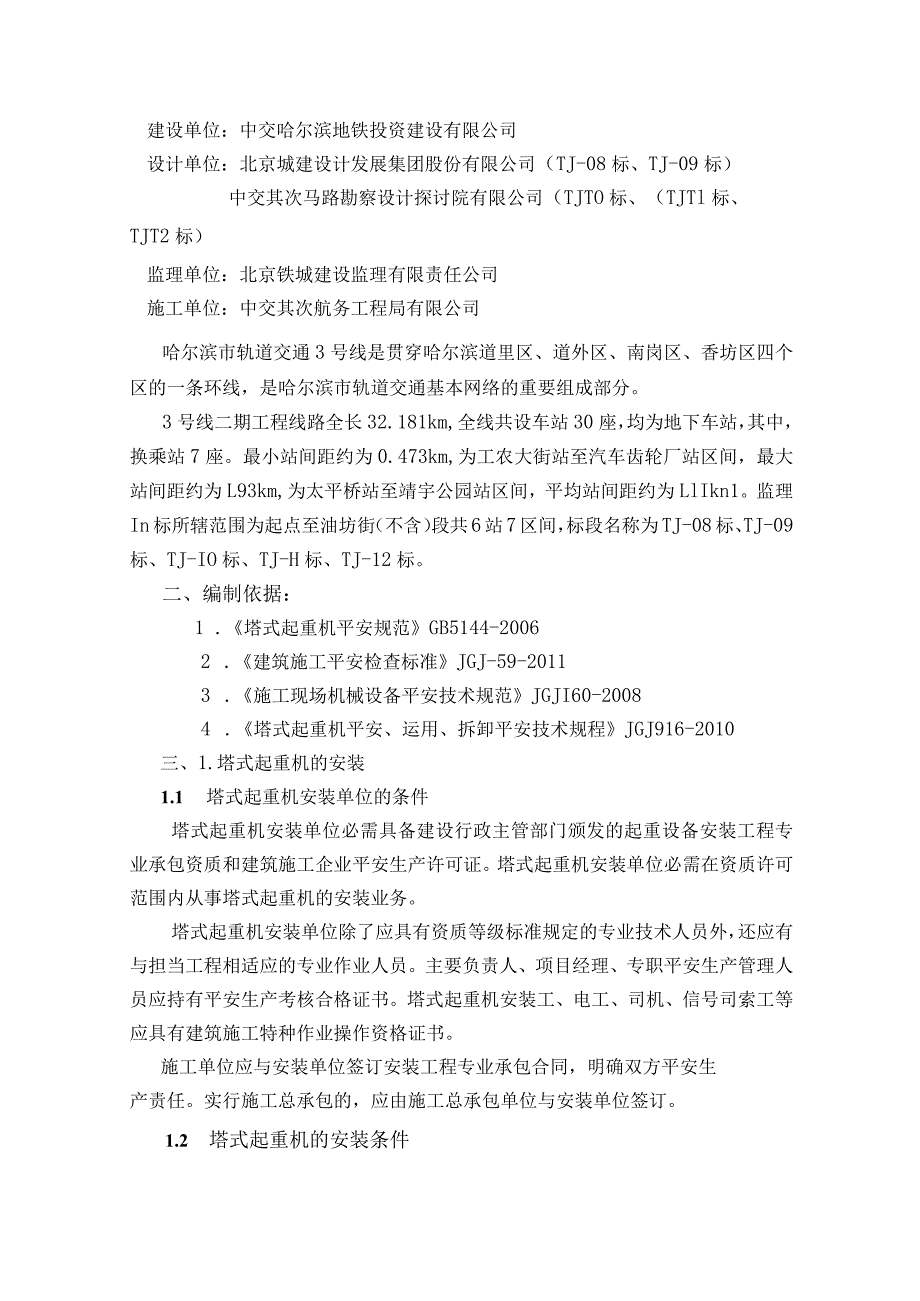

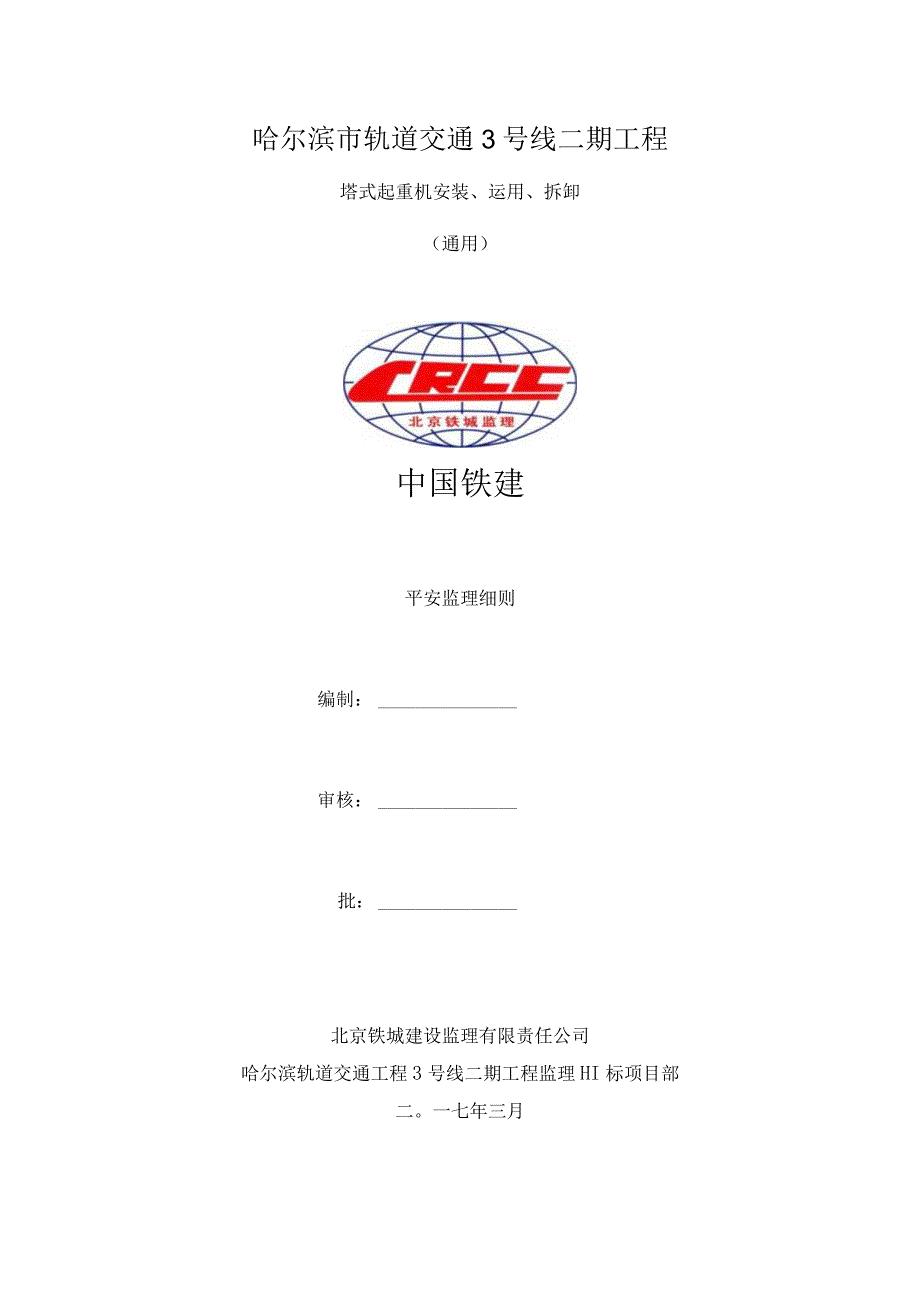

1、哈尔滨市轨道交通3号线二期工程塔式起重机安装、运用、拆卸（通用）中国铁建平安监理细则编制：审核：批：北京铁城建设监理有限责任公司哈尔滨轨道交通工程3号线二期工程监理HI标项目部二。一七年三月一、工程概况二、编制依据三、1、塔式起重机的安装2、塔式起重机的运用3、塔式起重机的拆卸四、附录A：塔吊平安限制要点塔吊安装、运用、拆卸平安监理细则一、工程概况：建设单位：中交哈尔滨地铁投资建设有限公司设计单位：北京城建设计发展集团股份有限公司（TJ-08标、TJ-09标）中交其次马路勘察设计探讨院有限公司（TJTO标、（TJTl标、TJT2标）监理单位：北京铁城建设监理有限责任公司施工单位：中交其次航务工
2、程局有限公司哈尔滨市轨道交通3号线是贯穿哈尔滨道里区、道外区、南岗区、香坊区四个区的一条环线，是哈尔滨市轨道交通基本网络的重要组成部分。3号线二期工程线路全长32.181km,全线共设车站30座，均为地下车站，其中，换乘站7座。最小站间距约为0.473km,为工农大街站至汽车齿轮厂站区间，最大站间距约为L93km,为太平桥站至靖宇公园站区间，平均站间距约为LlIkn1。监理In标所辖范围为起点至油坊街（不含）段共6站7区间，标段名称为TJ-08标、TJ-09标、TJ-IO标、TJ-H标、TJ-12标。二、编制依据：1 .塔式起重机平安规范GB5144-20062 .建筑施工平安检查标准JGJ-
3、59-20113 .施工现场机械设备平安技术规范JGJI60-20084 .塔式起重机平安、运用、拆卸平安技术规程JGJ916-2010三、1.塔式起重机的安装1.1 塔式起重机安装单位的条件塔式起重机安装单位必需具备建设行政主管部门颁发的起重设备安装工程专业承包资质和建筑施工企业平安生产许可证。塔式起重机安装单位必需在资质许可范围内从事塔式起重机的安装业务。塔式起重机安装单位除了应具有资质等级标准规定的专业技术人员外，还应有与担当工程相适应的专业作业人员。主要负责人、项目经理、专职平安生产管理人员应持有平安生产考核合格证书。塔式起重机安装工、电工、司机、信号司索工等应具有建筑施工特种作业操作
4、资格证书。施工单位应与安装单位签订安装工程专业承包合同，明确双方平安生产责任。实行施工总承包的，应由施工总承包单位与安装单位签订。1.2 塔式起重机的安装条件塔式起重机应具有特种设备制造许可证、产品合格证、制造监督检验证明。塔式起重机应结构完整,符合GB5144塔式起重机平安规程的规定。有下列状况塔式起重机的不准运用：国家明令淘汰的；超过规定运用年限评估不合格的；平安装置和平安设施达不到国家和行业平安技术标准的；没有完整平安技术档案的。塔式起重机安装前，必需经修理保养，并进行全面的平安检查。结构件有可见裂纹的、严峻锈蚀的、整体或局部变形的、连接轴（销）、孔有严峻磨损变形的应修复或更换符合规定后
5、方可进行安装。塔式起重机基础应经具有资质的设计单位设计并符合运用说明书的要求，地基承载实力必需满意塔式起重机设计要求，安装前应对基础进行隐藏工程验收，合格后方能安装。基础四周应修筑边坡和排水设施。行走式塔式起重机的路轨基础与路轨的铺设应按运用说明书要求进行,且应符合GB5144的规定。1. 3塔式起重机安装专项施工方案的编制塔式起重机安装实施前，安装单位应编制塔式起重机安装专项施工方案，指导作业人员实施安装作业。专项施工方案应经技术负责人审批同意后送监理单位审核。塔式起重机安装专项施工方案应依据塔式起重机运用说明书的要求、作业地的实际状况编制。并满意相关法规、规程的规定。塔式起重机安装专项方案
6、的内容应包括：1）工程概况；2）安装位置平面和立面图；3）基础和附着装置的设置、安装依次和质量要求；4）主要安装部件的重量和吊点位置；5）安装协助设备的型号、性能与位置支配；6）电源与接地的设置；7）施工人员配置；8）吊索具和专用工具的配备；9）重大危急源和平安技术措施；10）应急预案等。塔式起重机的位置选择原则满意施工要求并符合运用说明书的要求、场地平整牢固便于安装拆卸、满意塔式起重机在非工作状态时能自由回转、对周边其他构筑的影响最小等。绘制塔式起重机位置平面图和立面图，须标明塔式起重机与建筑物（工作对象）、四周建筑物、架空输电线、相邻塔式起重机（多台塔式起重机交织作业时）和其他障碍物的相对
7、位置，应确保塔式起重机起重臂在非工作状态下自由旋转。塔式起重机基础的设计塔式起重机基础的设计制作应优先采纳塔式起重机运用说明书举荐的方法。地基的承载实力应由施工单位确认。附着装置的设计.1塔式起重机的附着装置应采纳运用说明书规定的形式，满意附着高度、垂直间距、水平间距、自由端高度等的规定。.2当附着装置的水平布置的距离、型式或垂直距离不符合运用说明书时，应依据运用说明书供应的附着载荷参数设计计算，绘制制作图和编写相关说明，并经原设计单位书面确认或通过专家评审。.3附着点的荷载以书面形式供应应施工（总承包）单位。基础预埋件、附着连接构件和预埋构件应由原制造厂家或相应实力企业制作。1.4塔式起重机
8、的安装作业安装前应检查以下项目：基础位置、尺寸、隐藏工程验收单和混凝土强度报告等相关资料；确认所安装的塔式起重机和安装协助设备的基础、地基地耐力、预埋件符合专项方案的要求；作业区域平安措施和警示标记、照明等。安装作业的实施.1安装前应依据安装方案和运用说明书的要求，对装拆作业人员进行施工和平安技术交底。做到使每个装拆人员已清晰自己所从事的作业项目、部位、内容与要求，以与重大危急源和相应的平安技术措施等，并在交底书上签字。专职平安员应监督整个交底过程。.2施工（总承包）单位和监理单位应履行以下职责：D审核塔式起重机的特种设备制造许可证、产品合格证、制造监督检验证明、备案登记证明等文件；2）审核特
9、种作业人员的特种作业操作资格证书；3）审核专项方案与交底记录；4）对安装作业实施监督检查，发觉隐患与时要求整改。.3协助设备就位后、实施作业前,应对其机械性能和平安性能进行验收。合格后才能投入作业。.4应对所运用的钢丝绳、卡环、吊钩和协助支架等起重用具按方案和有关规程进行检查，合格后方可运用。起重用具的完好要求见附录A。.5进入现场的作业人员必需配戴平安帽、平安带等防护用品。无关人员进严禁入作业区域内。.6安装拆卸作业中应统一指挥，明确指挥信号。当视线阻隔和距离过远等至使指挥信号传递困难时，应采纳对讲机或多级指挥等有效的措施进行指挥。.7吊装物的下方不得站人。.8联接件和其保险防松防脱件必需符
10、合运用说明书的规定，严禁代用。对有预紧力要求的联接螺栓，必需运用扭力扳手或专用工具，按说明书规定的拧紧次序将螺栓精确地紧固到规定的扭矩值。.9自升式塔式起重机每次加节（爬升）或下降前，应检查顶升系统。确认完好才能运用。附着加节时应确认附着装置的位置和支撑点的强度并遵循先装附着装置后顶升加节，塔式起重机的自由高度应符合运用说明书的要求。.10安装作业时，应依据专项方案要求实施，不得擅自改动。.11雨雪、浓雾天和风速超过13ms时应停止安装作业。.12在安装作业过程中，当遇意外状况，不能接着作业时，必需使已安装的部位达到稳定状态并固定牢靠，经检查确认无隐患后，方可停止作业。.13塔式起重机的平安装
11、置必需设置齐全牢靠。.14安装电器设备应按生产厂供应的电气原理图、配线图的规定进行,安装所用的电源线路应符合JGJ46施工现场临时用电平安技术规范的要求。.15塔式起重机安装的技术标准按附录B中的技术要求栏目执行。安装完毕后应拆除为塔式起重机安装作业须要而设置的全部临时设施，清理施工场地上作业时所用的吊索具、工具、协助用具等各种零配件和杂物。1.5塔式起重机的安装自检和验收起重机安装完毕后，安装单位应对安装质量进行自检，并填写自检报告书。自检项目可参照附录B。安装单位自检合格后，应托付有相应资质的检验检测单位进行检测。检验检测单位应遵照相关规程和标准对安装质量进行检测和评判，检测结束后应出具检
12、测报告书。安装自检和检测报告应记入设备档案，并按建筑起重机械备案登记方法（建设部建质200876号）进行备案。经自检、检测合格后，由施工（总承包）单位组织安装单位、运用单位、监理单位进行验收，合格后方能运用。2.塔式起重机的运用2.1 塔式起重机运用前的平安技术交底塔式起重机运用前，机械管理人员应对司机、司索信号工等特种操作人员进行平安技术交底，平安技术交底应有针对性。2.2 多台塔式起重机交织作业的要求多台塔式起重机交织作业时的应编制专项的运用方案，专项方案应包含各台塔式起重机初始安装高度、每次升节高度和升节次序，并有防碰撞平安措施，以免发生干涉现象。2.3 塔式起重机运用操作人员要求塔式起
13、重机司机、信号司索工等特种操作人员应持证上岗，严禁无证上岗。塔式起重机运用时应配备司索信号工，严禁无信号指挥操作。对远距离起吊物件或无法直视吊物的起重操作，应设多级指挥，并配有效通讯。2. 4塔式起重机的操作运用塔式起重机操作运用应严格执行以下规定：1）斜吊不吊2）超载不吊3）散装物装得太满或捆扎不牢不吊4）指挥信号不明不吊5）吊物边缘锐利无防护措施不吊6）吊物上站人不吊7）埋在地下的构件不吊8）平安装置失灵不吊9）光线阴暗看不清吊物不吊10）六级以上强风不吊塔式起重机的力矩限制器、起重量限制器、变幅限位器、行走限位器、吊钩高度限位器等平安爱护装置，必需齐全完整、灵敏牢靠，不得随意调整和拆除。
14、严禁用限位装置代替操纵机构。塔式起重机运用时，起重臂和吊物下方严禁有人停留。操作人员在操作回转、变幅、行走、起吊动作前应鸣笛示意。重物吊运时，严禁从人上方通过。严禁用塔吊载运人员。严禁起吊重物长时间悬挂在空中，作业中遇突发故障，应实行措施将重物着陆到平安地方。多台塔式起重机交织作业时应严格按专项运用方案执行，保证平安作业距离，吊钩上悬挂重物之间的平安距离不得小于5m,高位起重机的吊钩、平衡重等部件与低位起重机的塔帽、拉杆、起重臂等部件之间在任何状况下，其垂直距离不得小于2米。塔式起重机在雨雪过后或雨雪中作业时，应先经过试吊，确认制动器灵敏牢靠后方可进行作业。遇有六级以上大风或大雨、大雪、大雾等
15、恶劣天气时，应停止作业。夜间施工应有足够照明，照明应满意JGJ46施工现场临时用电平安技术规范的要求。在起吊载荷达到塔吊额定起重量的90%与以上时，应先将重物吊离地面2050Cnl后停止提升，并对机械状况、制动性能、物件绑扎状况进行检查，确认无误后才可起吊。对有可能晃动的重物，必需拴拉溜绳使之稳固。起吊重物时应绑扎平稳、坚固，不得在重物上堆放或悬挂零星物件。零星材料和物件，必需用吊笼或钢丝绳绑扎坚固后，方可起吊。标有绑扎位置或记号的物件，应按标明位置绑扎。绑扎钢丝绳与物件的夹角不得小于30o作业完毕后，应松开回转制动器，各部件应置于非工作状态，限制开关置于零位，并切断总电源。行走式塔式起重机停止作业时，应锁紧夹轨器。塔式起重机与架空输电导线的平安距离应符合下表的规定：平安距离电压（kV）220沿垂直方向（m）1.53.04.05.06.0沿水平方向（m）1.01.52.04.06.0塔式起重机与架空输电线的平安距离系指塔式起重机的任何位置与输电线的距离。2.5塔式起重机的检查、保养和修理应在班
