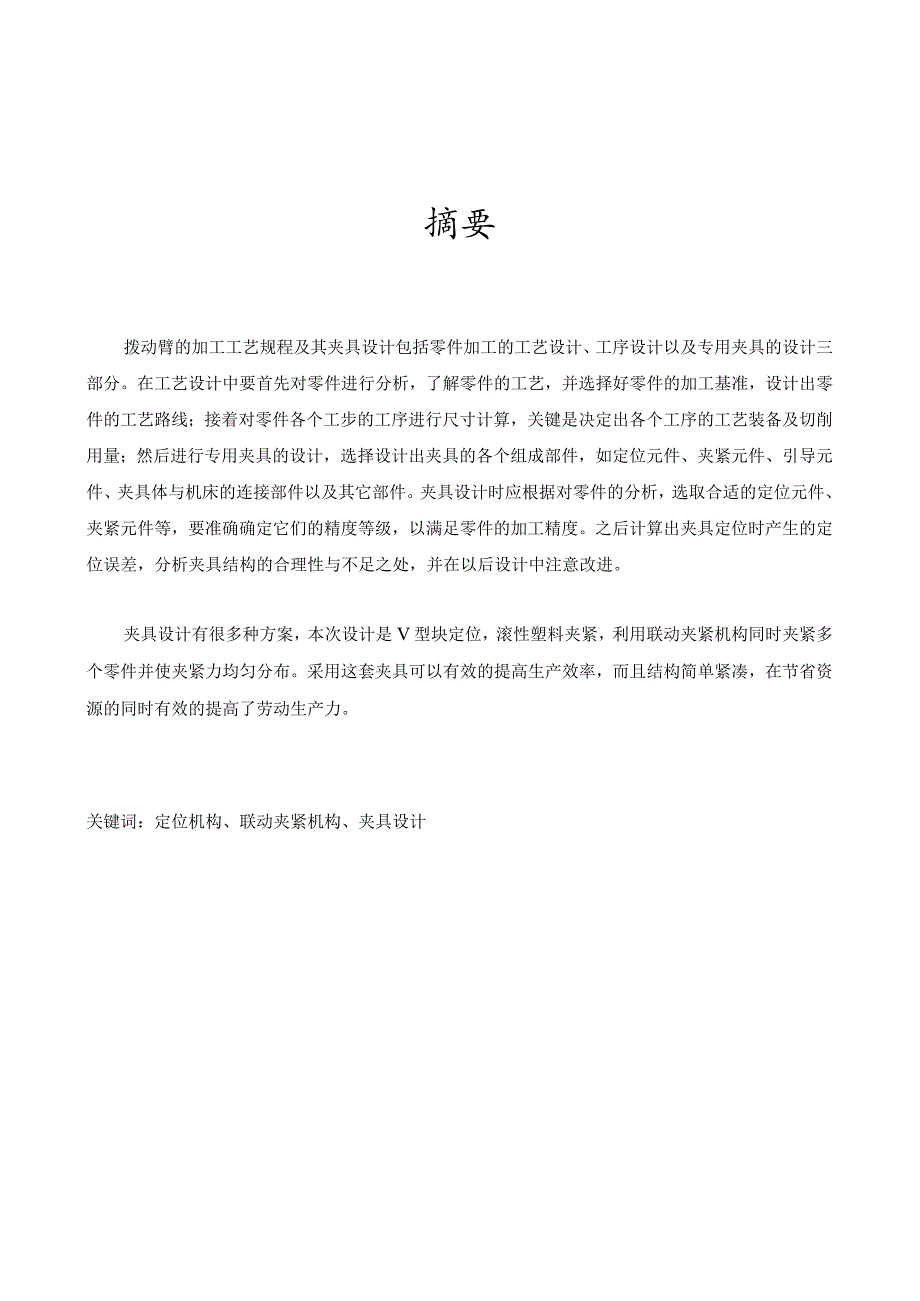

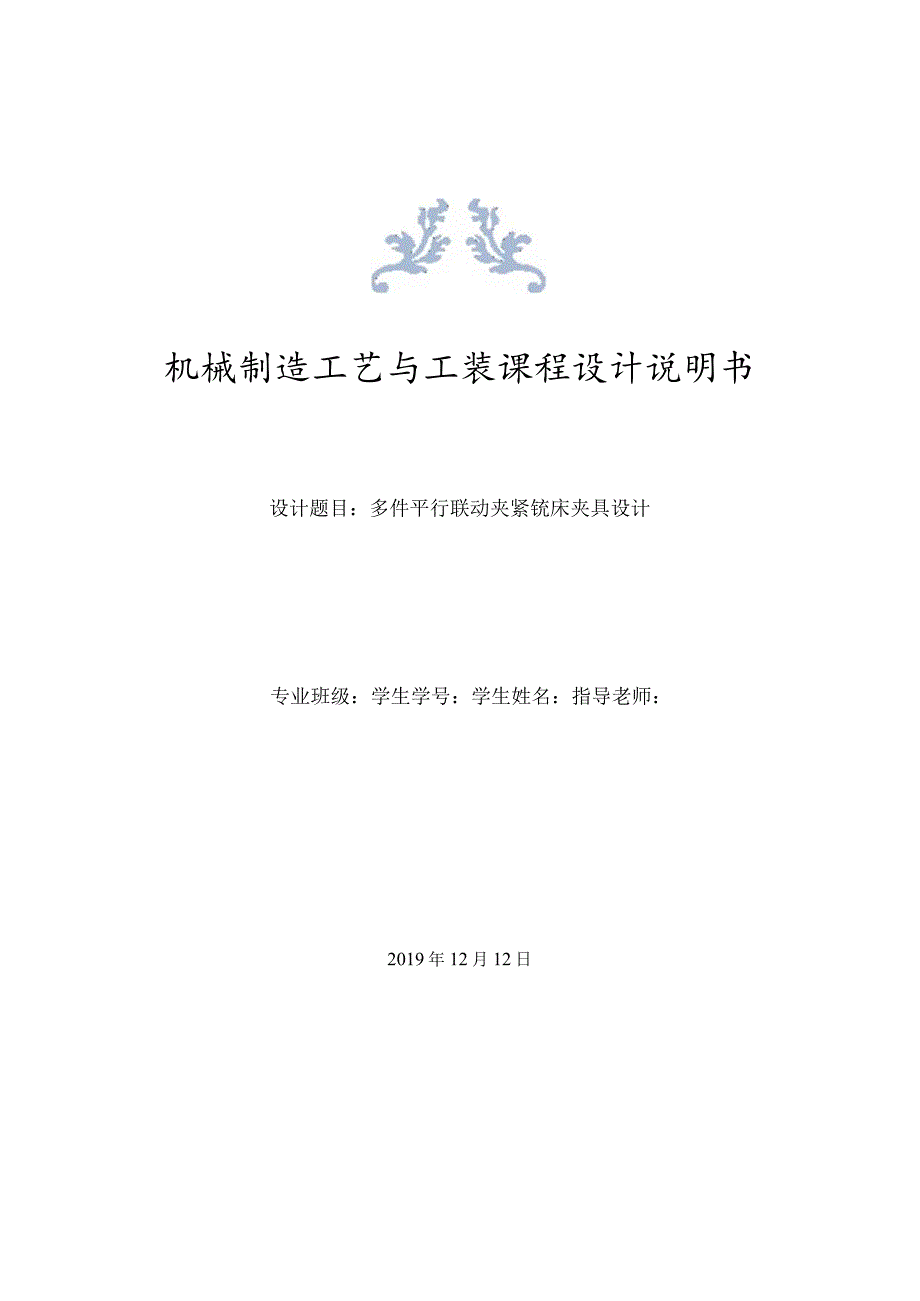

1、机械制造工艺与工装课程设计说明书设计题目：多件平行联动夹紧铳床夹具设计专业班级：学生学号：学生姓名：指导老师：2019年12月12日摘要拨动臂的加工工艺规程及其夹具设计包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。在工艺设计中要首先对零件进行分析，了解零件的工艺，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件。夹具设计时应根据对零件的分析，选取合适的定位元件、夹紧元件等，要准确确定它们

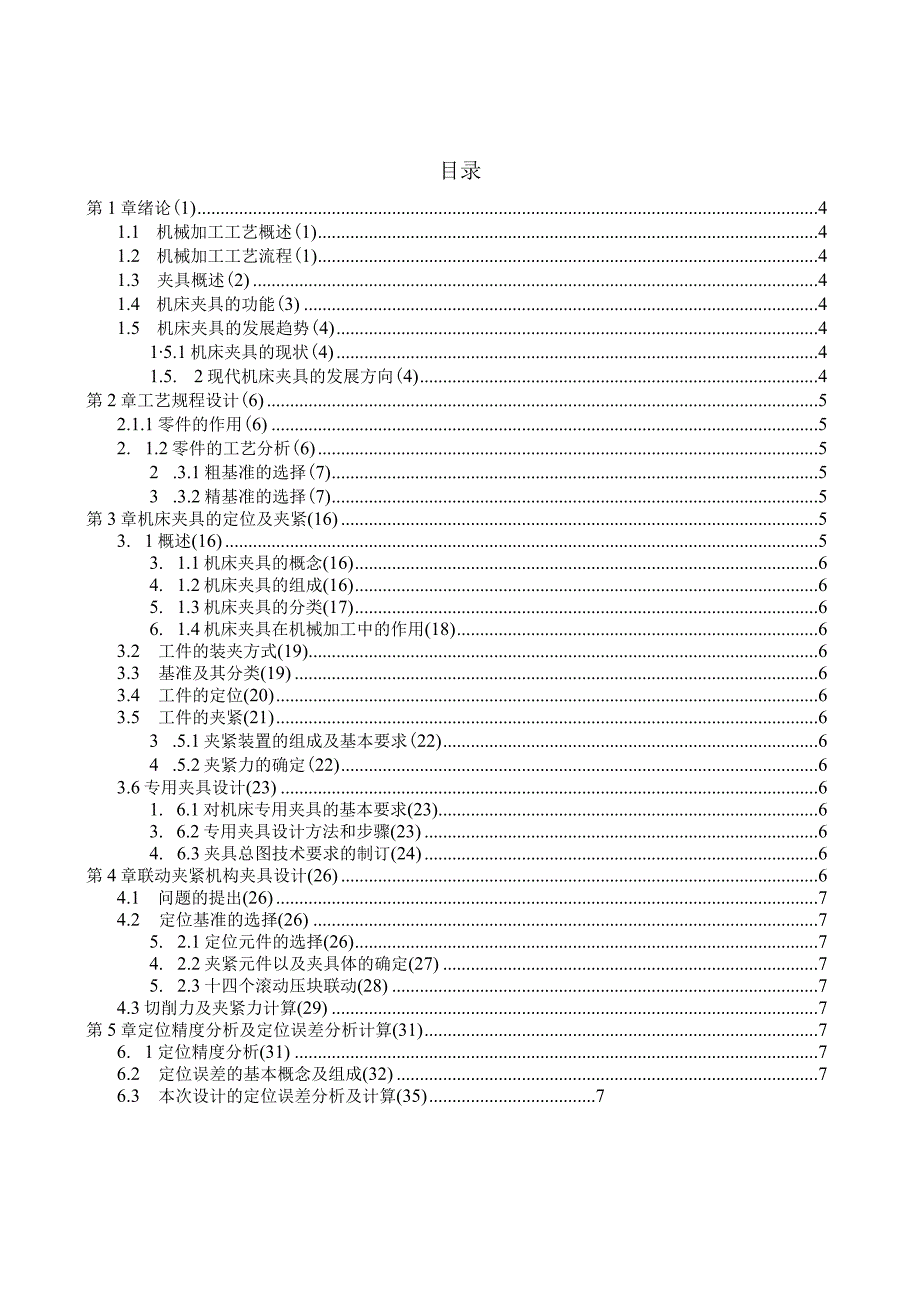

2、的精度等级，以满足零件的加工精度。之后计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。夹具设计有很多种方案，本次设计是V型块定位，滚性塑料夹紧，利用联动夹紧机构同时夹紧多个零件并使夹紧力均匀分布。采用这套夹具可以有效的提高生产效率，而且结构简单紧凑，在节省资源的同时有效的提高了劳动生产力。关键词：定位机构、联动夹紧机构、夹具设计目录第1章绪论(1)41.1 机械加工工艺概述(1)41.2 机械加工工艺流程(1)41.3 夹具概述(2)41.4 机床夹具的功能(3)41.5 机床夹具的发展趋势(4)415.1机床夹具的现状(4)41.5. 2现代机床夹具的
3、发展方向(4)4第2章工艺规程设计(6)52.1.1零件的作用(6)52. 1.2零件的工艺分析(6)52 .3.1粗基准的选择(7)53 .3.2精基准的选择(7)5第3章机床夹具的定位及夹紧(16)53. 1概述(16)53. 1.1机床夹具的概念(16)64. 1.2机床夹具的组成(16)65. 1.3机床夹具的分类(17)66. 1.4机床夹具在机械加工中的作用(18)63.2 工件的装夹方式(19)63.3 基准及其分类(19)63.4 工件的定位(20)63.5 工件的夹紧(21)63 .5.1夹紧装置的组成及基本要求(22)64 .5.2夹紧力的确定(22)63.6专用夹具设计(
4、23)61. 6.1对机床专用夹具的基本要求(23)63. 6.2专用夹具设计方法和步骤(23)64. 6.3夹具总图技术要求的制订(24)6第4章联动夹紧机构夹具设计(26)64.1 问题的提出(26)74.2 定位基准的选择(26)75. 2.1定位元件的选择(26)74. 2.2夹紧元件以及夹具体的确定(27)75. 2.3十四个滚动压块联动(28)74.3切削力及夹紧力计算(29)7第5章定位精度分析及定位误差分析计算(31)76. 1定位精度分析(31)76.2 定位误差的基本概念及组成(32)76.3 本次设计的定位误差分析及计算(35)7第6章经济性分析(37)7结论致谢参考文献
5、图1拨动臂QT500-7第1章绪论1. 1机械加工工艺概述机械加工工艺是指用机械加工的方法改变毛坯的形状、尺寸、相对位置和性质使其成为合格零件的全过程，加工工艺是工人进行加工的一个依据。机械加工工艺流程是工件或者零件制造加工的步骤，采用机械加工的方法，直接改变毛坯的形状、尺寸和表面质量等，使其成为零件的过程称为机械加工工艺过程。比如一个普通零件的加工工艺流程是粗加工-精加工-装配-检验-包装，就是个加工的笼统的流程。机械加工工艺就是在流程的基础上，改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品或半成品，是每个步骤，每个流程的详细说明，比如，上面说的，粗加工可能包括毛坯制造，打磨等等，
6、精加工可能分为车，钳工，铳床，等等，每个步骤就要有详细的数据了，比如粗糙度要达到多少，公差要达到多少。技术人员根据产品数量、设备条件和工人素质等情况，确定采用的工艺过程，并将有关内容写成工艺文件，这种文件就称工艺规程。这个就比较有针对性了。每个厂都可能不太一样，因为实际情况都不一样。总的来说，工艺流程是纲领，加工工艺是每个步骤的详细参数，工艺规程是某个厂根据实际情况编写的特定的加工工艺。1.2机械加工工艺流程机械加工工艺规程是规定零件机械加工工艺过程和操作方法等的工艺文件之一，它是在具体的生产条件下，把较为合理的工艺过程和操作方法，按照规定的形式书写成工艺文件，经审批后用来指导生产。机械加工工
7、艺规程一般包括以下内容：工件加工的工艺路线、各工序的具体内容及所用的设备和工艺装备、工件的检验项目及检验方法、切削用量、时间定额等。制订工艺规程的步骤1）计算年生产纲领，确定生产类型。2）分析零件图及产品装配图，对零件进行工艺分析。3）选择毛坯。4）拟订工艺路线。5）确定各工序的加工余量，计算工序尺寸及公差。6）确定各工序所用的设备及刀具、夹具、量具和辅助工具。7）确定切削用量及工时定额。8）确定各主要工序的技术要求及检验方法。9）填写工艺文件。在制订工艺规程的过程中，往往要对前面己初步确定的内容进行调整，以提高经济效益。在执行工艺规程过程中，可能会出现前所未料的情况，如生产条件的变化，新技术
8、、新工艺的引进，新材料、先进设备的应用等，都要求及时对工艺规程进行修订和完善。1. 3夹具概述夹具是一种装夹工件的工艺装备，它广泛地应用于机械制造过程的切削加工、热处理、装配、焊接和检测等工艺过程中。在金属切削机床上使用的夹具统称为机床夹具。在现代生产中，机床夹具是一种不可缺少的工艺装备，它直接影响着加工的精度、劳动生产率和产品的制造成本等，帮机床夹具设计在企业的产品设计和制造以及生产技术准备中占有极其重要的地位。机床夹具设计是一项重要的技术工作。随着科学技术的发展，各种新材料、新工艺和新技术不断涌现，机械制造工艺正向着高质量、高生产率和低成本方向发展。各种新工艺的出现，已突破传统的依靠机械能
9、、切削力进行切削加工的范畴，可以加工各种难加工材料、复杂的型面和某些具有特殊要求的零件。数控机床的问世，提高了更新频率的小批量零件和形状复杂的零件加工的生产率及加工精度。特别是计算方法和计算机技术的迅速发展，极大地推动了机械加工工艺的进步，使工艺过程的自动化达到了一个新的阶段。“工欲善其事，必先利其器工具是人类文明进步的标志。自20世纪末期以来，现代制造技术与机械制造工艺自动化都有了长足的发展。但工具（含夹具、刀具、量具与辅具等）在不断的革新中，其功能仍然十分显著。机床夹具对零件加工的质量、生产率和产品成本都有着直接的影响。因此，无论在传统制造还是现代制造系统中，夹具都是重要的工艺装备。1.4
10、机床夹具的功能在机床上用夹具装夹工件时，其主要功能是使工件定位和夹紧。1 .机床夹具的主要功能机床夹具的主要功能是装工件，使工件在夹具中定位和夹紧。（1）定位确定工件在夹具中占有正确位置的过程。定位是通过工件定位基准面与夹具定位元件面接触或配合实现的。正确的定位可以保证工件加工的尺寸和位置精度要求。（2）夹紧工件定位后将其固定，使其在加工过程中保持定位位置不变的操作。由于工件在加工时，受到各种力的作用，若不将工件固定，则工件会松动、脱落。因此，夹紧为工件提供了安全、可靠的加工条件。2 .机床夹具的特殊功能机床夹具的特殊功能主要是对刀和导向。（1）对刀调整刀具切削刃相对工件或夹具的正确位置。如铳
11、床夹具中的对刀块，它能迅速地确定铳刀相对于夹具的正确位置。（2）导向如钻床夹具中的钻模板的钻套，能迅速地确定钻头的位置，并引导其进行钻削。导向元件制成模板形式，故钻床夹具常称为钻模。镂床夹具（镶模）也具有导向功能。1.5机床夹具的发展趋势随着科学技术的巨大进步及社会生产力的迅速提高，夹具已从一种辅助工具发展成为门类齐全的工艺装备。1.5.1机床夹具的现状国际生产研究协会的统计表明，目前中、小批多品种生产的工作品种已占工件种类总数的85%左右。现代生产要求企业所制造的产品品种经常更新换代，以适应市场激烈的竞争。然而，一般企业仍习惯于大量采用传统的专用夹具。另一方面，在多品种生产的企业中，约4年就
12、要更新80%左右的专用夹具，而夹具的实际磨损量仅为15%左右。特别是近年来，数控机床（NC）、加工中心（MC）、成组技术（GT）、柔性制造系统（FMS）等新技术的应用，对机床夹具提出了如下新的要求：1）能迅速而方便地装备新产品的投产，以缩短生产准备周期，降低生产成本。2）能装夹一组具有相似性特征的工件。3）适用于精密加工的高精度机床夹具。4）适用于各种现代化制造技术的新型机床夹具。5）采用液压或气压夹紧的高效夹紧装置，以进一步提高劳动生产率。6）提高机床夹具的标准化程度。1.5.2现代机床夹具的发展方向现代机床夹具的发展方向主要表现为精密化、高效化、柔性化、标准化四个方面。精密化随着机械产品精
13、度的日益提高，势必相应提高了对夹具的精度要求。精密化夹具的结构类型很多，例如用于精密分度的多齿盘，其分度精度可达0.1；用于精密车削的高精度三爪卡盘，其定心精度为5m;精密心轴的同轴度公差可控制在IUnI内；又如用于轴承套圈磨削的电磁无心夹具，工件的圆度公差可达0.20.5mo高效化高效化夹具主要用来减少工件加工的基本时间和辅助时间，以提高劳动生产率，减轻工人的劳动强度。常见的高效化夹具有：自动化夹具、高速化夹具、具有夹紧动力装置的夹具等。例如，在铳床上使用电动虎钳装夹工件，效率可提高5倍左右；在车床上使用的高速三爪自定心卡盘，可保证卡爪在（试验）转速为2600rmin的条件下仍能牢固地夹紧工
14、件，从而使切削速度大幅度提高。柔性化机床夹具的柔性化与机床的柔性化相似，它是指机床夹具通过调整、拼装、组合等方式,以适应可变因素的能力。可变因素主要有：工序特征、生产批量、工件的形状和尺寸等。具有柔性化特征的新型夹具种类主要有：组合夹具、通用可调夹具、成组夹具、拼装夹具、数控机床夹具等。在较长时间内，夹具的柔性化将是夹具发展的主要方向。标准化机床夹具的标准化与通用化是相互联系的两个方面。在制订典型夹具结构的基础上，首先进行夹具元件和部件的通用化，建立类型尺寸系列或变型，以减少功能用途相近的夹具元件和部件的型式，屏除一些功能低劣的结构。通用化方法包括夹具、部件、元件、毛坏和材料的通用化。夹具的标
15、准化阶段是通用化的深入，主要是确立夹具零件或部件的尺寸系列，为夹具工作图的审查创造良好的条件。目前我国已有夹具零件及部件的国家标准：GBT2148T2259-91以及各类通用夹具、组合夹具标准等。机床夹具的标准化，有利于夹具的商品化生产，有利于缩短生产准备周期，降低生产总成本。.第二章2工艺规程设计.2.1确定毛坯的制造形式零件材料为HT200,考虑到油泵在运行期间经常受压力的冲击，因此零件在工作过程中经常受到冲击性载荷，采用这种材料零件的强度也能保证。由于零件成批生产，而且零件的轮廓尺寸不大http:bc9f91978423c4270b562b584.html,选用砂型铸造，采用机械翻砂造型，铸造精度为2级，能保证铸件的尺寸要求，这从提高生产率和保证加工精度上考虑也是应该的。 2.2毛坯的设计柴油机油泵下体零件材料为HT200,硬度选用260HBS,毛坯重约IKg。生产类型为成批生产，采用砂型铸造，机械翻砂造型。根据上述原始资料及加工工艺，分别确定各加工表面的加工余量，对毛坯初步设计如下：(DØ40mm的孔因为孔有40mm大，
