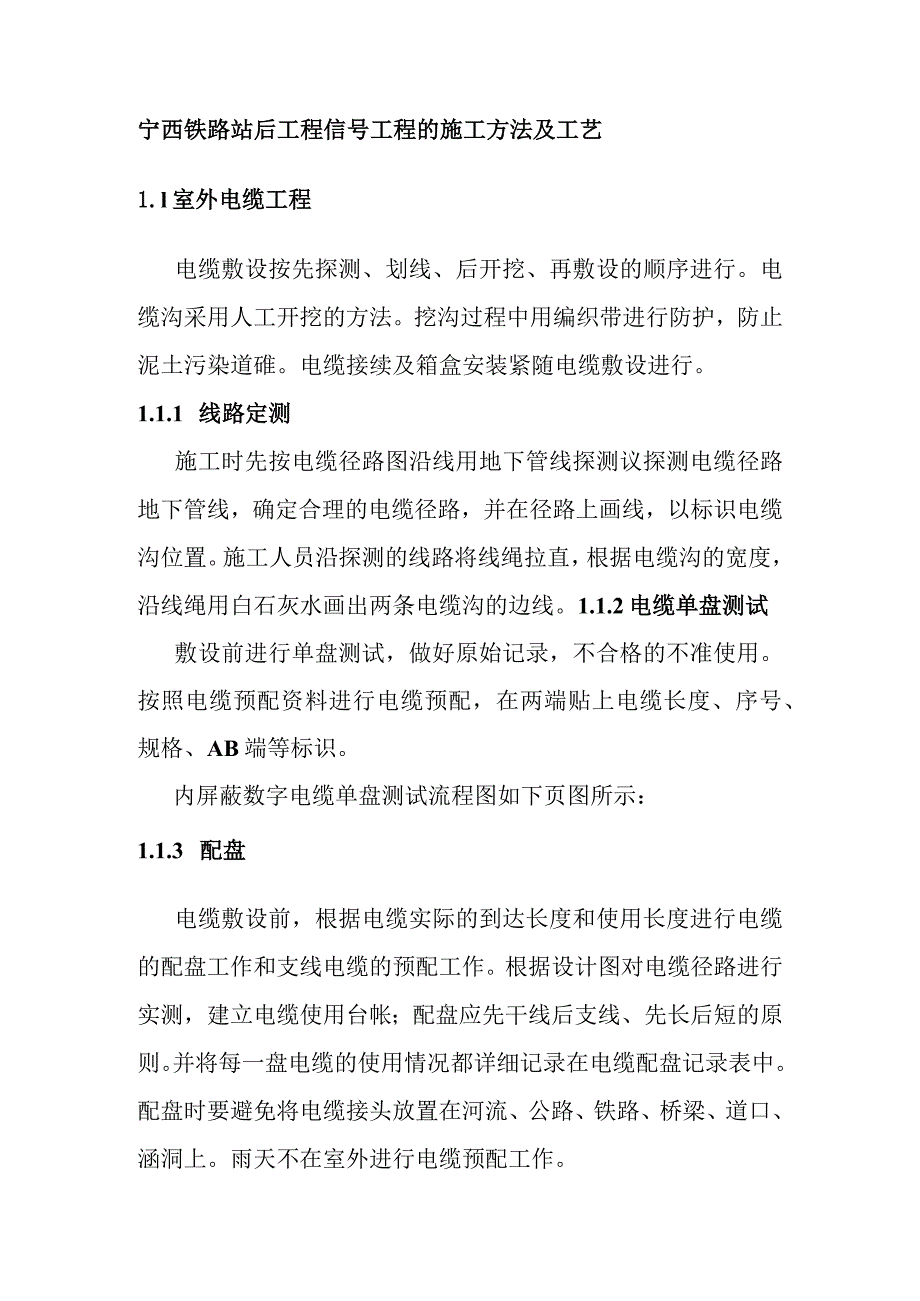

1、宁西铁路站后工程信号工程的施工方法及工艺1.l室外电缆工程电缆敷设按先探测、划线、后开挖、再敷设的顺序进行。电缆沟采用人工开挖的方法。挖沟过程中用编织带进行防护,防止泥土污染道碓。电缆接续及箱盒安装紧随电缆敷设进行。1.1.1 线路定测施工时先按电缆径路图沿线用地下管线探测议探测电缆径路地下管线,确定合理的电缆径路,并在径路上画线,以标识电缆沟位置。施工人员沿探测的线路将线绳拉直,根据电缆沟的宽度,沿线绳用白石灰水画出两条电缆沟的边线。1.1.2电缆单盘测试敷设前进行单盘测试,做好原始记录,不合格的不准使用。按照电缆预配资料进行电缆预配,在两端贴上电缆长度、序号、规格、AB端等标识。内屏蔽数字

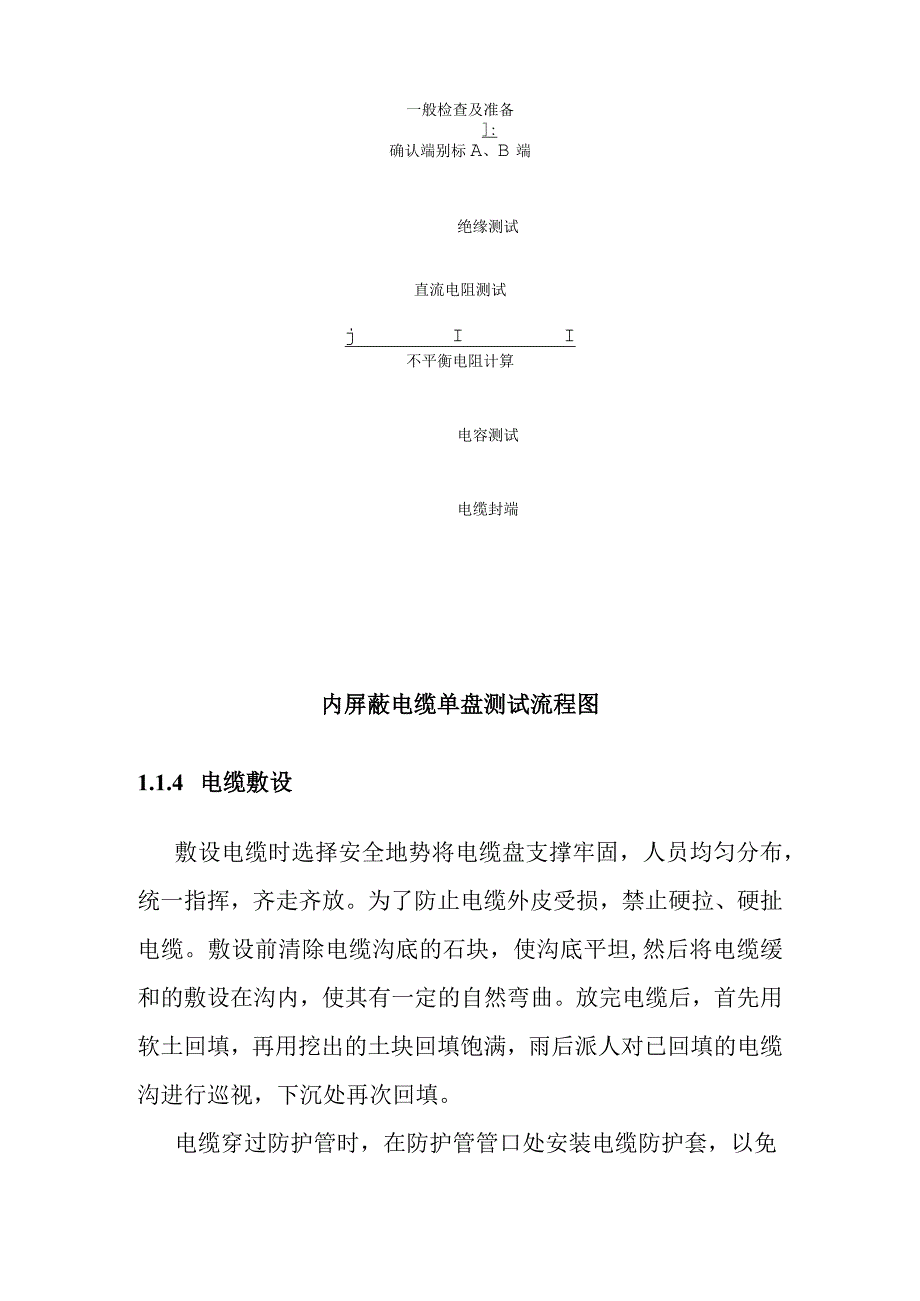

2、电缆单盘测试流程图如下页图所示:1.1.3 配盘电缆敷设前,根据电缆实际的到达长度和使用长度进行电缆的配盘工作和支线电缆的预配工作。根据设计图对电缆径路进行实测,建立电缆使用台帐;配盘应先干线后支线、先长后短的原则。并将每一盘电缆的使用情况都详细记录在电缆配盘记录表中。配盘时要避免将电缆接头放置在河流、公路、铁路、桥梁、道口、涵洞上。雨天不在室外进行电缆预配工作。一般检查及准备:确认端别标A、B端绝缘测试直流电阻测试jII不平衡电阻计算电容测试电缆封端内屏蔽电缆单盘测试流程图1.1.4 电缆敷设敷设电缆时选择安全地势将电缆盘支撑牢固,人员均匀分布,统一指挥,齐走齐放。为了防止电缆外皮受损,禁止

3、硬拉、硬扯电缆。敷设前清除电缆沟底的石块,使沟底平坦,然后将电缆缓和的敷设在沟内,使其有一定的自然弯曲。放完电缆后,首先用软土回填,再用挖出的土块回填饱满,雨后派人对已回填的电缆沟进行巡视,下沉处再次回填。电缆穿过防护管时,在防护管管口处安装电缆防护套,以免损伤电缆。敷设后及时封端和接续,防止受潮。电缆过桥时增加人力,小心敷设,避免磨坏电缆外皮。1.1.5 电缆敷设后的绝缘测试电缆敷设完毕后,必须进行绝缘测试,检验电缆在敷设过程中是否受到损伤。不合格的电缆详细记录,查明原因后处理好,不能处理的及时更换电缆,真正做到早发现、早处理不留隐患。1.1.6 电缆地下接续铁路内屏蔽数字信号电缆的接续装置

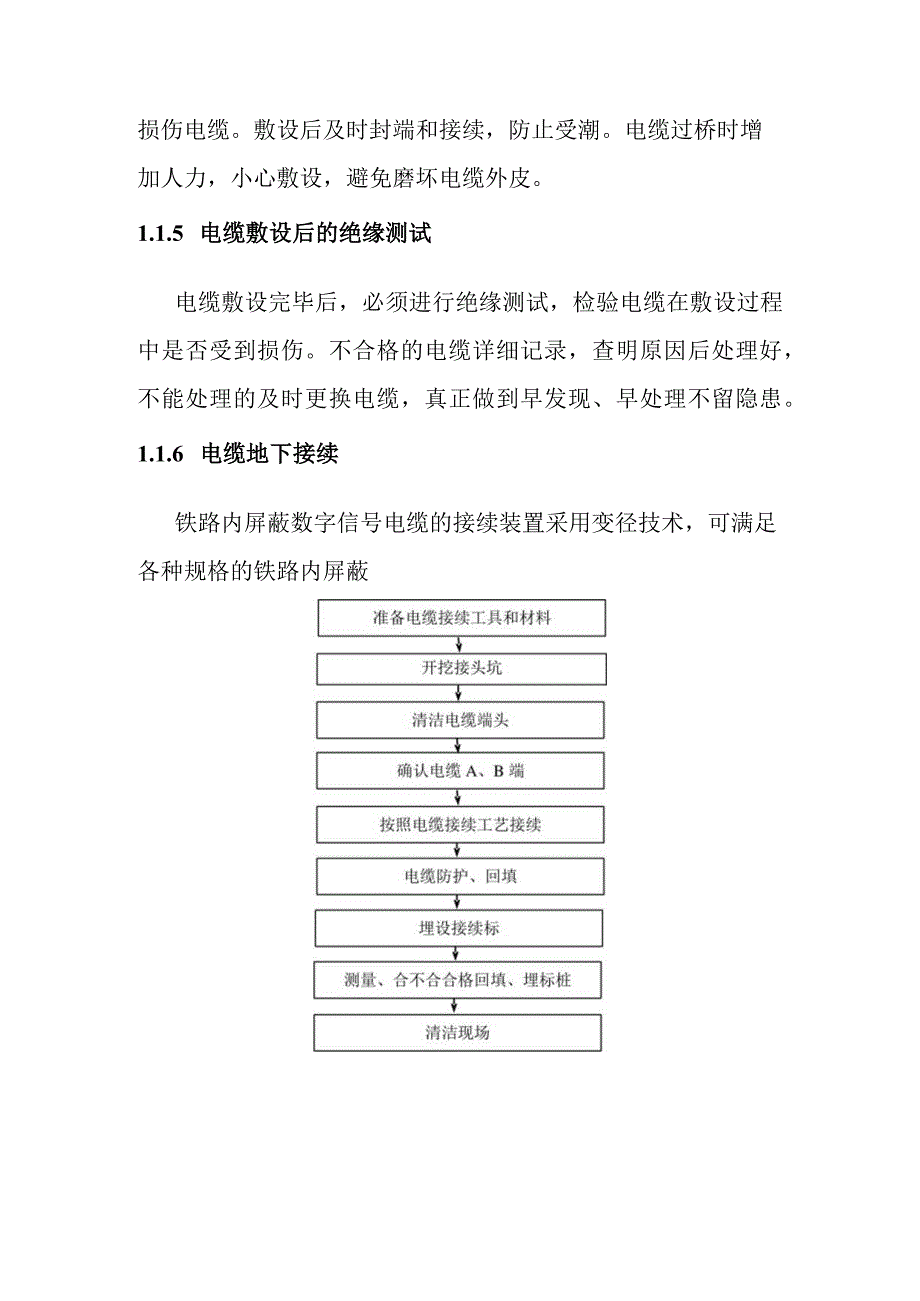

4、采用变径技术,可满足各种规格的铁路内屏蔽电缆接续流程图数字信号电缆接续;电缆芯线接续采用压接技术;屏蔽连接采用压接和机械固定的方式保证电缆的屏蔽层可靠连接及盒体机械强度增强;采用径向膨胀原理和技术对盒体进行密封,最后再灌注密封胶液,以实现电缆接续免维护。其他类型的电缆的接续方法雷同,具体接续流程图如下:接续准备机械防护电缆接续工艺流程图1.1.7 箱盒安装及电缆配线电缆导通测试挂牌:在电缆做头前,对已经敷设的电缆进行芯线导通、线间绝缘测试及对地绝缘测试,符合标准后进行下道工序。电缆做头:电缆穿好保护管后,用l5mm铁线,按切割长度的要求,将电缆绑扎68圈,剥除钢带,并用铁丝做成耳朵;按照切割标

5、准,将电缆先切一道横向切口,再切一道纵向切口,切口深度为护套的2/3,不能切割透内护套,以防损伤电缆芯线;然后用麻袋片将保护管口堵严填实。行屏蔽连接和屏蔽接地。干线电缆的中间接续处,只进行屏蔽连接,不做屏蔽接地。电缆配线:终端电缆盒HZl2、HZ24配线时,主管芯线距管壁边不小于15mm,做成小圆圈上端子;副管电缆芯线在盒下沿20mm处开始绑把,做成鹅头弯上端子。方向盒HF-7配线时,主管电缆芯线按3个线环的长度留余量,芯线出胶面后盘成圆圈,统一制环上端子,备用芯线在盒中心盘成弹簧状竖圈整齐放置。副管出胶面50mm处绑扎一道塑胶线,分出备用芯线后,根据配线位置从两边分线,由最多芯线的副管开始,

6、依次分线,使绑出线把为一个完整的圆圈状。配线核对无误后,在线把的上方将芯线统一留13Omm的长度剪断,统一制环。变压器箱XB1、XB2配线时,从胶室引出电缆处即开始绑把,从端子板下方IOmm处走线,芯线按配线图对准所上的端子排列成排骨状做鹅头圈上端子,分布均匀、横平竖直、对称整齐。芯线整理:先将主管配线上端子,加一垫片后再上副管芯线。将螺帽用套筒全部紧固后,用手将所有芯线的余量整出圆弧型。在端子两侧将里、外线压平,再将所有芯线整成大小相同、高低一致的圆弧型。1. 2信号机安装信号机安装工艺流程图1.1.1 信号机柱定位根据设计坐标位置,确定信号机机柱安装位置,机柱中心距线路中心2900mm;距

7、发送调谐单元防护合中心1000mmo1.1.2 挖坑在确定的位置处开挖一个直径为500mm、深为坑底部至轨面300Omm的圆坑,并在挖坑过程中,靠立机柱一侧开挖“引导槽”(便于开挖机柱坑和立机柱)。1.1.3 立机柱在运营线上进行信号机安装,设驻站联络员、施工现场防护员及现场指挥人员。且“三员”的通信工具时刻处于畅通状态,发现通信工具故障立即停止施工。在立机柱的工具准备就绪后,指挥人员与于驻站联络员联系,并征得车站信号值班员同意后,安排好防护人员;在整个立机柱过程中要保持通信联系的畅通。确认机柱埋设深度和机柱无裂纹情况下,并且建筑限界符合要求后,安装设备。机柱立起后,在机柱坑内迅速回填5008

8、00mm0用钢卷尺测量机柱中心距线路中心2900mm,找正机柱方向,使机柱垂直于水平面装设);回填土至850mm时,安装卡盘(卡盘位置在梯子一侧),与轨道成垂直方向,用U型螺栓紧固,再继续回填土并捣固,达到标准为止。1.1.4 梯子与机构安装梯子安装:将梯子支筋抱箍一端卸开,用两根大绳在梯子上部交叉固定,将梯子支筋抱箍贴在机柱上顺向慢慢托起(梯子顶部应高于机柱顶部),当梯子上部支筋抱箍套入机柱上部后,再从下至上逐步将各道支筋连接好,梯子上部支筋抱箍距机柱顶部为200mm,从横向和纵向观查梯子应与机柱平行一致,然后用转距扳手将梯子上各部螺丝紧固。机构安装:信号机构采用滑轮进行整体吊装的方式进行安

9、装。1.1.5 信号机穿、配线机构及箱盒内部配线宜采用阻燃型70.52mm多股铜芯塑线绝缘软线;铜芯塑线绝缘软线中间无接头现象;配线端子采用线环压接和绕制线环方法。信号机机柱穿配线:机柱下部引入口和上部引线口用20mm胶管对7X052mm多股铜芯塑线绝缘软线进行防护;用一根0.8mm2的铜芯塑料线IOm,在铜芯塑料线一端栓上一个16mm的螺丝,将此头从机柱上部引线孔穿入,在机柱下部拉出,用此线将信号机配线全部从机柱上部引至箱盒内。信号机箱、盒配线:配线线把粗细均匀,横平竖直,美观大方,中间线条无交叉现象。1.3转辙机安装ZD6型电动转辙机安装及调整工艺流程图在既有线上进行道岔施工时,在车站行车

10、室设驻站联络员。施工地点设安全防护员进行施工防护。(1)安装安装前首先测量道岔是否方正、开程是否符合要求,道岔不得爬行,否则,请工务配合进行调整。划线号眼:划线时以基本轨直股为准,用方尺在第一连接杆中心用铅笔在基本轨(直股)上划一条线,以此基准线,根据图纸分别向岔前、岔后划出直股侧两个L铁中心线,再用方尺划出弯股侧两个L铁的中心线。然后将L铁中心对准划出的中心线,在基本轨腰部的L铁孔内,用划针将孔号下一个圆眼,再用号眼样冲在圆眼中心冲击一个钻孔中心记号。接着进行钻眼和L铁安装。安装基础角钢:以直股基本轨为准,基础角钢与直股垂直,电动转辙机垂直于大角钢;基础角钢安装电动转辙机的一侧一定要对齐;无

11、论大小角钢安装时一定要背靠背成为厂式样大角钢打好眼后,确定小角钢上固定转辙机的两个孔,并打眼。大小基础角钢钻孔后,抬到现场安装,按图纸对号入座,所有附件如绝缘板、绝缘管、绝缘垫圈、铁垫板等不能漏装。在大、小角钢安装固定后,将电动转辙机固定在端基础角钢上,并将密贴调整杆和表示杆与道岔连接上。安装完毕,按照技术标准进行复查,是否有不合格部件和附件漏装,一切合格后,将所有螺栓拧紧。螺栓及螺帽内涂以黄油,防止生锈。(2)调整先调整密贴调整杆使道岔在定反位时尖轨密贴于基本轨,当岔尖不密贴时,适当调整密贴调整杆在唇铁两边的轴套和螺母,使尖轨密贴于基本轨。调整表示杆使表示接点接通。调整时先调整伸出位置,具体

12、调整尖端杆的接续杆上的舌铁位置,使检查柱落入检查块的缺口内;然后再将道岔转到拉入位置,松开杆前的压紧螺栓,拧开电动转辙机表示杆后端的保护盖,旋动调整螺栓,使检查柱落入检查块的缺口内,其间隙为1.5mm至2mm。调整完后在第一连接杆处尖轨和基本轨间插入4mm厚的铁板,道岔不得锁闭。1. 4轨端接续线焊接施工工艺1.1.1 施工准备按需要备齐所有工具、材料并检查完好。1.1.2 光焊机充电光焊机在使用前将蓄电池充足电,充电时电池间连线必须牢固。充电器输入端接普通市电220V,输出端插入光焊机充电口,打开充电器开关,机器自动充电(大约4-6小时)。当盘面电流表回零时(05A)即充足电能。用万用表测量

13、电源电压在38V以上,光焊机即可使用。1.1.3 钢轨打磨到施工现场后,将打磨机插头插到光焊机面板的打磨插口,接轨器插头插到负极插头上,焊枪插头插到靠中间的插口。每个插接处一定要牢固,防止接触不好打火花。在钢轨接头处轨背外侧要焊接的部位打磨,如接头部油污严重用棉纱将油污擦净。打磨面要平整、光亮、无油、无锈。1.1.4 接轨器的安装若是常走车的钢轨,轨面很光亮、平整,用棉纱除去油污即可放置,否则要在每个焊点侧的钢轨底打磨出12平方厘米的光亮平整面后放置接轨器。1.1.5 调校焊接时间焊接时间是根据焊接线截面积不同,调整的时间也不同。调整定时焊接时间时,打开光焊机上盖,根据接续线截面积,旋动焊接时

14、间调整钮,达到所需焊接时间。1.1.6 接续线焊接装焊针:将焊针尾部通过焊枪卡爪,防弧过线器插入枪芯的衔线器中,焊针尾部进入焊针卡爪,用左手掌心压住焊针头部猛推二、三下,保证焊针与枪芯及卡爪各处接触良好。装瓷环:将瓷环套在焊针上压进瓷环爪。将接轨器平放到钢轨背上或打磨过的钢轨顶部。接轨器与钢轨面要贴平、吸牢。焊接时先焊接左侧的焊点。用焊枪头压住接续线一端的孔。焊线时,接续线要压紧,手不可晃动,扣动扳机,瞬间焊点起弧,2-3秒后自动断电。在焊接起弧时间内扳机不能松开,当断电熄弧后松开扳机,要握枪压住焊点5秒钟后垂直拔下焊枪,拔枪时,不可晃动,防止焊针卡口径增大。左侧焊点冷却后,焊接右侧焊点,将接

15、续线弯成弧形,使接续线另一端垂直于钢轨,将接轨器平放到右侧钢轨上,焊接过程同前。焊接完成后,用手锤对准焊针尾部水平方向猛砸几下,使其服贴在轨头侧面上,再将焊针尾部端头砸下,如焊针尾部端头断裂掉下说明焊点牢固。焊点涂油:将焊点及接续线刷一层油漆,防止接续线外表腐蚀。1.4 自动闭塞室外设备安装1.4.1 电气绝缘节设备安装(1)设备定位信号点处设备定位:根据设计文件依照有效施工图纸对所安装信号机的地点位置进行确定,然后以信号机机柱中心为基准,确定出其它设备的位置,并用红油漆做好标记。设备位置定位具体尺寸严格遵循施工技术标准。分割点处设备定位:根据设计文件依照有效施工图纸对所安装空芯线圈防护盒的地点位置进行确定,然后以空芯线圈防护盒中心为基准,确定出其它设备的位置。(2)金属结构基础安装按技术标准开挖基础坑。基础坑挖好并测量合格后,将基础桩放置于坑内,埋设深度不小于地面下500mm;基础桩上的引线孔面向大地。测量基础桩是否方正。(3)调谐单元、匹配变压器的安装调谐单元与匹配变压器应是背靠背,调谐单元面向所属线路侧立式安装,匹配变压器面向大地侧立式安装。(4)空芯线圈的安装空芯线圈应面向所属线路侧立式安装,用两套配套螺栓(MlO)将空芯线圈安装固定在基础桩的固定板上,并将

展开阅读全文
