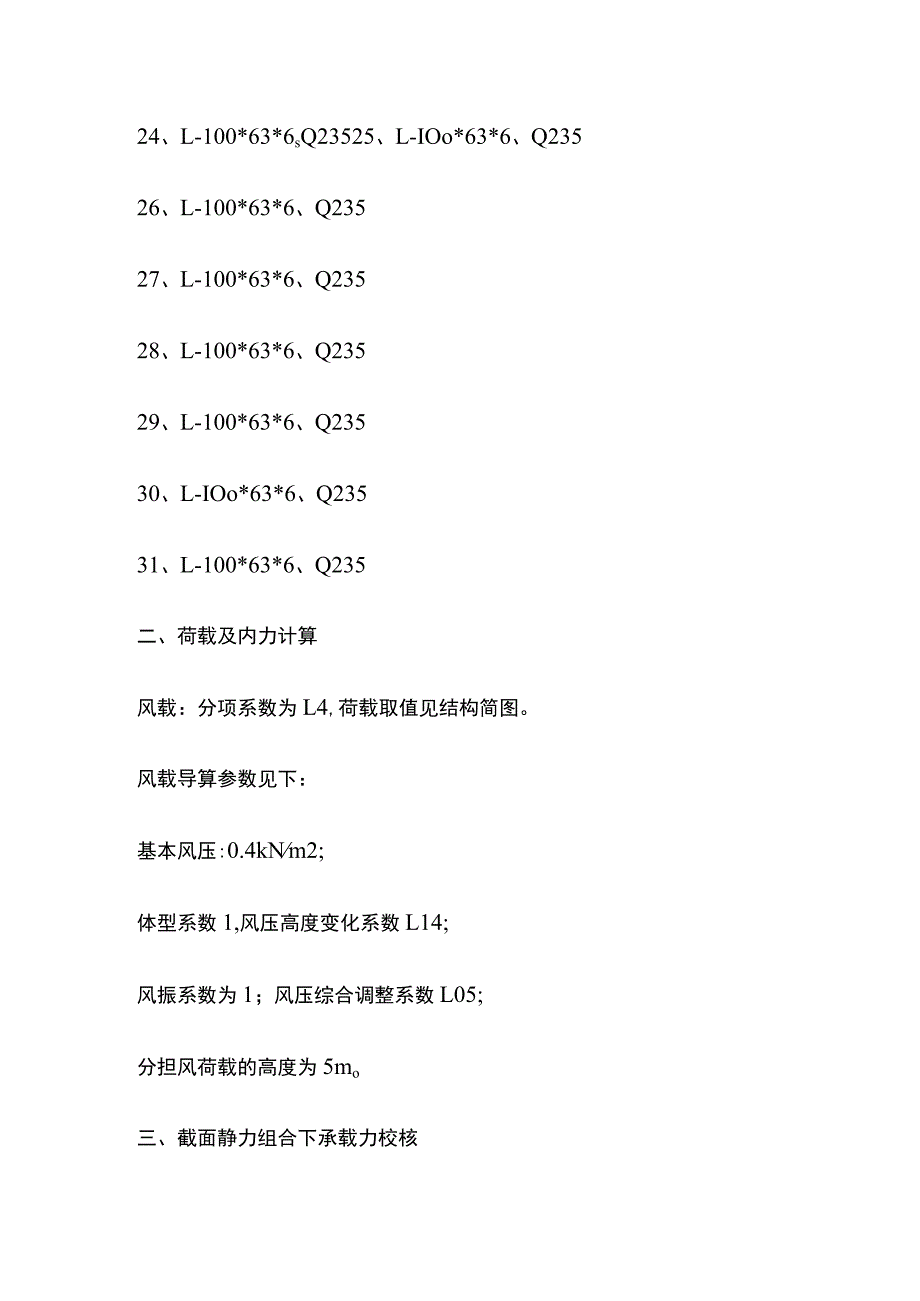

屋面支撑计算方法全总结.docx_第3页
第3页 / 共5页
屋面支撑计算方法全总结.docx_第4页
第4页 / 共5页
屋面支撑计算方法全总结.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《屋面支撑计算方法全总结.docx》由会员分享,可在线阅读,更多相关《屋面支撑计算方法全总结.docx(5页珍藏版)》请在第壹文秘上搜索。

1、屋面支撑计算方法全总结一、设计资料开间为9m,共同作用支撑数为1(风荷载将在这些屋面支撑间平均分配)。屋面支撑采用柔性支撑体系。截面布置如下:杆件号,截面,材料1、H-900*300*10*16xQ2352、H-900*300*10*16xQ2353、H-900*300*10*16xQ2354、H-900*300*10*16.Q2355、H-900*300*10*16.Q2356、H-900*300*10*16sQ2357、H-900*300*10*16.Q23510、H-900*300*10*16xQ23511、H-900*300*10*16xQ23512、H-900*300*10*16xQ

2、23513、PIPE-146*4.5、Q23514、PlPE-146*4.5、Q23515、PlPE-146*4.5、Q23516、PIPE-146*4.5、Q23517、PIPE-146*4.5、Q23518、PIPE-146*4.5、Q23519、PlPE-146*4.5、Q23520、L-100*63*6、Q23521、L-100*63*6、Q23522、L-IOo*63*6、Q23524、L-100*63*6sQ23525、L-IOo*63*6、Q23526、L-100*63*6、Q23527、L-100*63*6、Q23528、L-100*63*6、Q23529、L-100*63*6

3、、Q23530、L-IOo*63*6、Q23531、L-100*63*6、Q235二、荷载及内力计算风载:分项系数为L4,荷载取值见结构简图。风载导算参数见下:基本风压:0.4kNm2;体型系数1,风压高度变化系数L14;风振系数为1;风压综合调整系数L05;分担风荷载的高度为5mo三、截面静力组合下承载力校核最不利系杆13采用截面PIPE-146*4.5-Q235截面面积:A=20.004cm2平面内计算长度:Lx=9m平面外计算长度:Ly=9m平面内长细比:x=95.005100=179.809平面外长细比:入y=95.005X100=179.809最大长细比:入max=179.809220,合格稳定系数:=0.2435稳定验算:Q=50082000402435l0=102816Nmm2215MPa,合格最不利斜腹杆21采用截面L-100*63*6-Q235截面面积:A=9.62cm2强度验算:单角钢强度折减系数:0.85单角钢修正强度取值:2150.85=182.75Nmr2=47.4389.6210=49.312Nmm2182.75MPa,合格平面内计算长度(m)Ix=5.148平面外计算长度(m)Iy=10.296回转半径imi=0.13800E-01iy=0.3210E-01长细比校核x=373.040入=400Ay=320.75=400验算满足。
