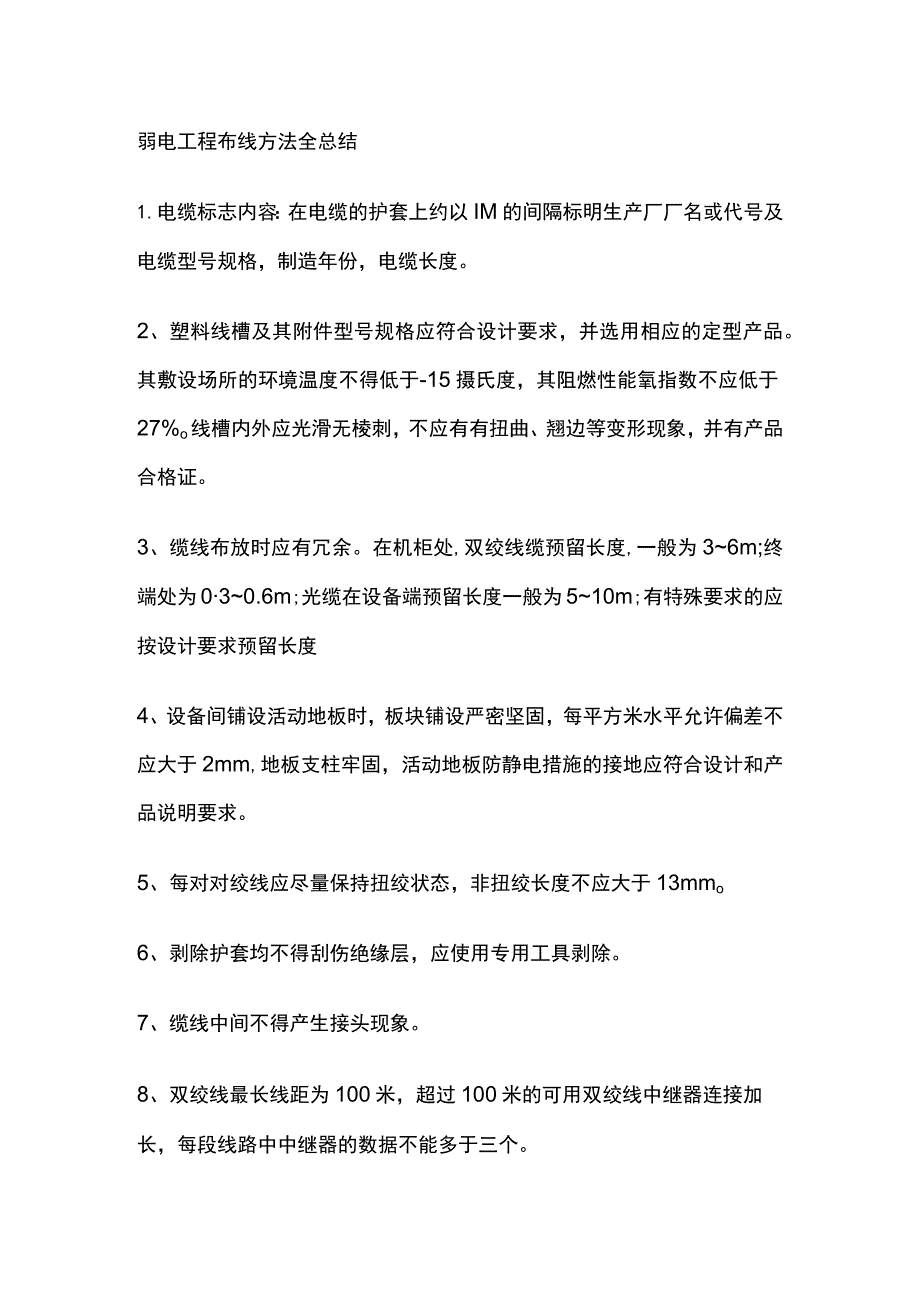

1、弱电工程布线方法全总结1.电缆标志内容：在电缆的护套上约以IM的间隔标明生产厂厂名或代号及电缆型号规格，制造年份，电缆长度。2、塑料线槽及其附件型号规格应符合设计要求，并选用相应的定型产品。其敷设场所的环境温度不得低于-15摄氏度，其阻燃性能氧指数不应低于27%o线槽内外应光滑无棱刺，不应有有扭曲、翘边等变形现象，并有产品合格证。3、缆线布放时应有冗余。在机柜处,双绞线缆预留长度,一般为36m;终端处为030.6m;光缆在设备端预留长度一般为510m;有特殊要求的应按设计要求预留长度4、设备间铺设活动地板时，板块铺设严密坚固，每平方米水平允许偏差不应大于2mm,地板支柱牢固，活动地板防静电措施
2、的接地应符合设计和产品说明要求。5、每对对绞线应尽量保持扭绞状态，非扭绞长度不应大于13mmo6、剥除护套均不得刮伤绝缘层，应使用专用工具剥除。7、缆线中间不得产生接头现象。8、双绞线最长线距为100米，超过100米的可用双绞线中继器连接加长，每段线路中中继器的数据不能多于三个。9、光纤传输距离：传输速率lGb/s,850nm,、普通50m多模光纤传输距离550m,普通62.5m多模光纤传输距离275m,新型50m多模光纤传输距离HOOmo10、缆线的弯曲半径应符合下列规定：a非屏蔽4对双绞线缆的弯曲半径应至少为电缆外径的4倍在施工过程中应至少为8倍。b屏蔽双绞线缆的弯曲半径应至少为电缆外径的
3、610倍。c主干双绞线缆的弯曲半径应至少为电缆外径的10倍。d光缆的弯曲半径应至少为光缆外径的1.5倍，在施工过程中应至少为20倍。IL对绞线在信息插座(RJ45)相连时，必须按色标和线对顺序进行卡接。插座类型，色标和编号应符T568A、T568B的规定。如下图所ZFo12、在制作水晶头时,电缆的外保护层需要压在接头中而不能在接头外。因为当电缆受到外界的拉力时受力的是整个电缆，否则受力的是电缆和接头连接的金属部分。13、双绞线缆与接线模块(IDC,RJ45)卡接时，应按设计和厂家规定进行操作。14、屏蔽双绞线缆的屏蔽层与接插件终端处屏蔽罩可靠接触，缆线屏蔽层应与接插件屏蔽罩360o圆周接触，接

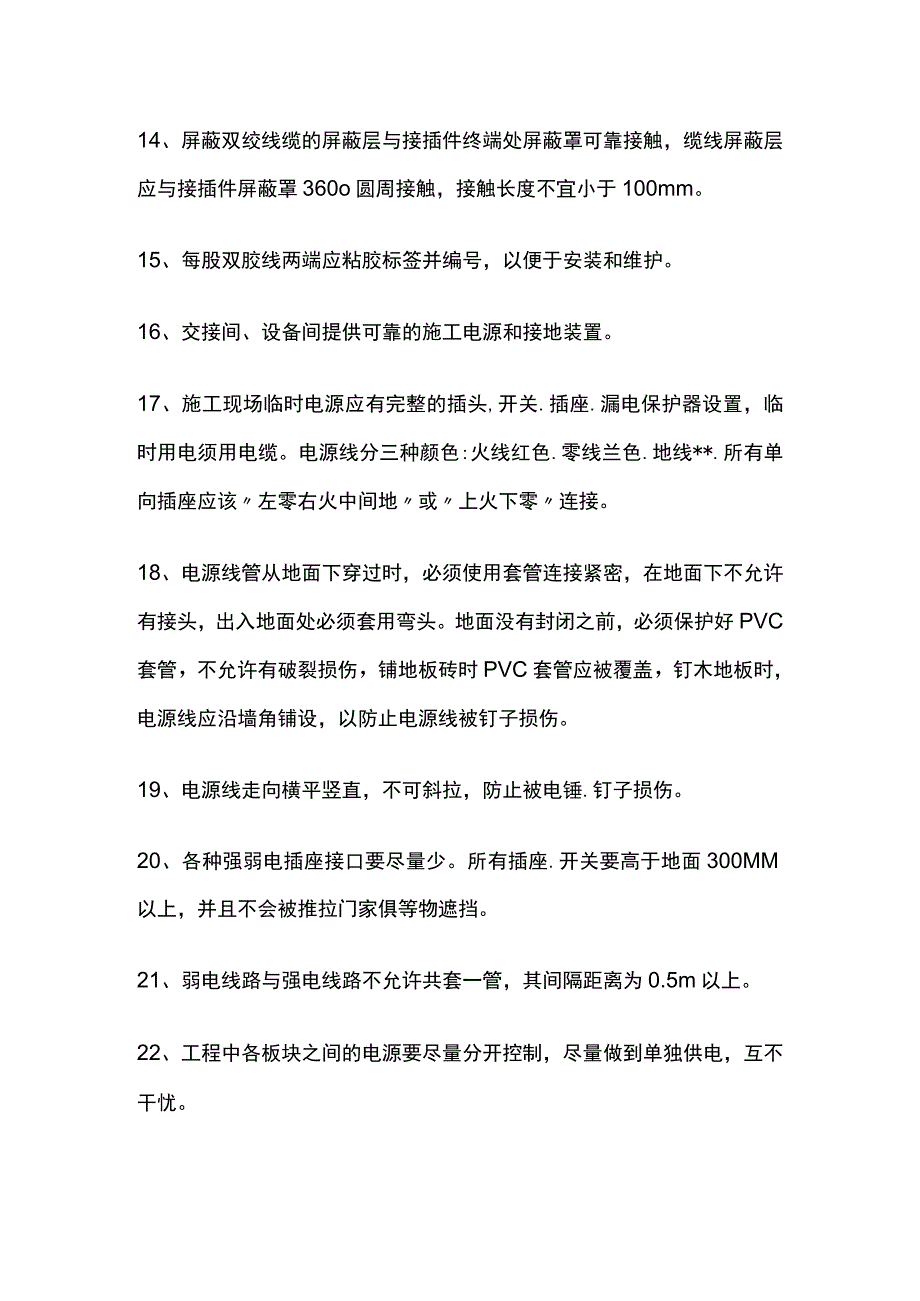

4、触长度不宜小于100mm。15、每股双胶线两端应粘胶标签并编号，以便于安装和维护。16、交接间、设备间提供可靠的施工电源和接地装置。17、施工现场临时电源应有完整的插头,开关.插座.漏电保护器设置，临时用电须用电缆。电源线分三种颜色:火线红色.零线兰色.地线*.所有单向插座应该左零右火中间地或上火下零连接。18、电源线管从地面下穿过时，必须使用套管连接紧密，在地面下不允许有接头，出入地面处必须套用弯头。地面没有封闭之前，必须保护好PVC套管，不允许有破裂损伤，铺地板砖时PVC套管应被覆盖，钉木地板时，电源线应沿墙角铺设，以防止电源线被钉子损伤。19、电源线走向横平竖直，不可斜拉，防止被电锤.钉子损伤。20、各种强弱电插座接口要尽量少。所有插座.开关要高于地面300MM以上，并且不会被推拉门家俱等物遮挡。21、弱电线路与强电线路不允许共套一管，其间隔距离为0.5m以上。22、工程中各板块之间的电源要尽量分开控制，尽量做到单独供电，互不干忧。
