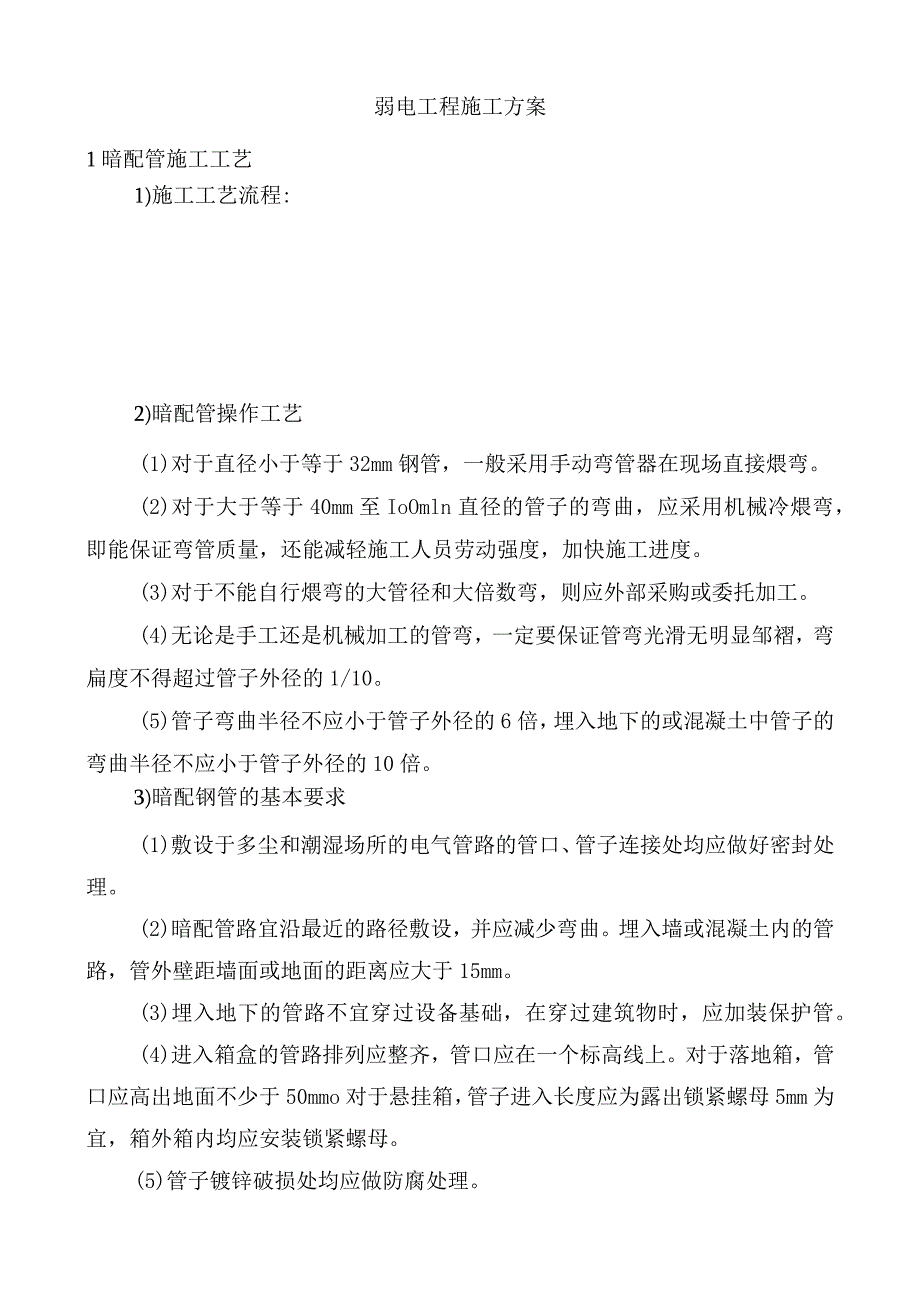

1、弱电工程施工方案1暗配管施工工艺1)施工工艺流程:2)暗配管操作工艺(1)对于直径小于等于32mm钢管，一般采用手动弯管器在现场直接煨弯。(2)对于大于等于40mm至IoOmln直径的管子的弯曲，应采用机械冷煨弯，即能保证弯管质量，还能减轻施工人员劳动强度，加快施工进度。(3)对于不能自行煨弯的大管径和大倍数弯，则应外部采购或委托加工。(4)无论是手工还是机械加工的管弯，一定要保证管弯光滑无明显邹褶，弯扁度不得超过管子外径的1/10。(5)管子弯曲半径不应小于管子外径的6倍，埋入地下的或混凝土中管子的弯曲半径不应小于管子外径的10倍。3)暗配钢管的基本要求(1)敷设于多尘和潮湿场所的电气管路的

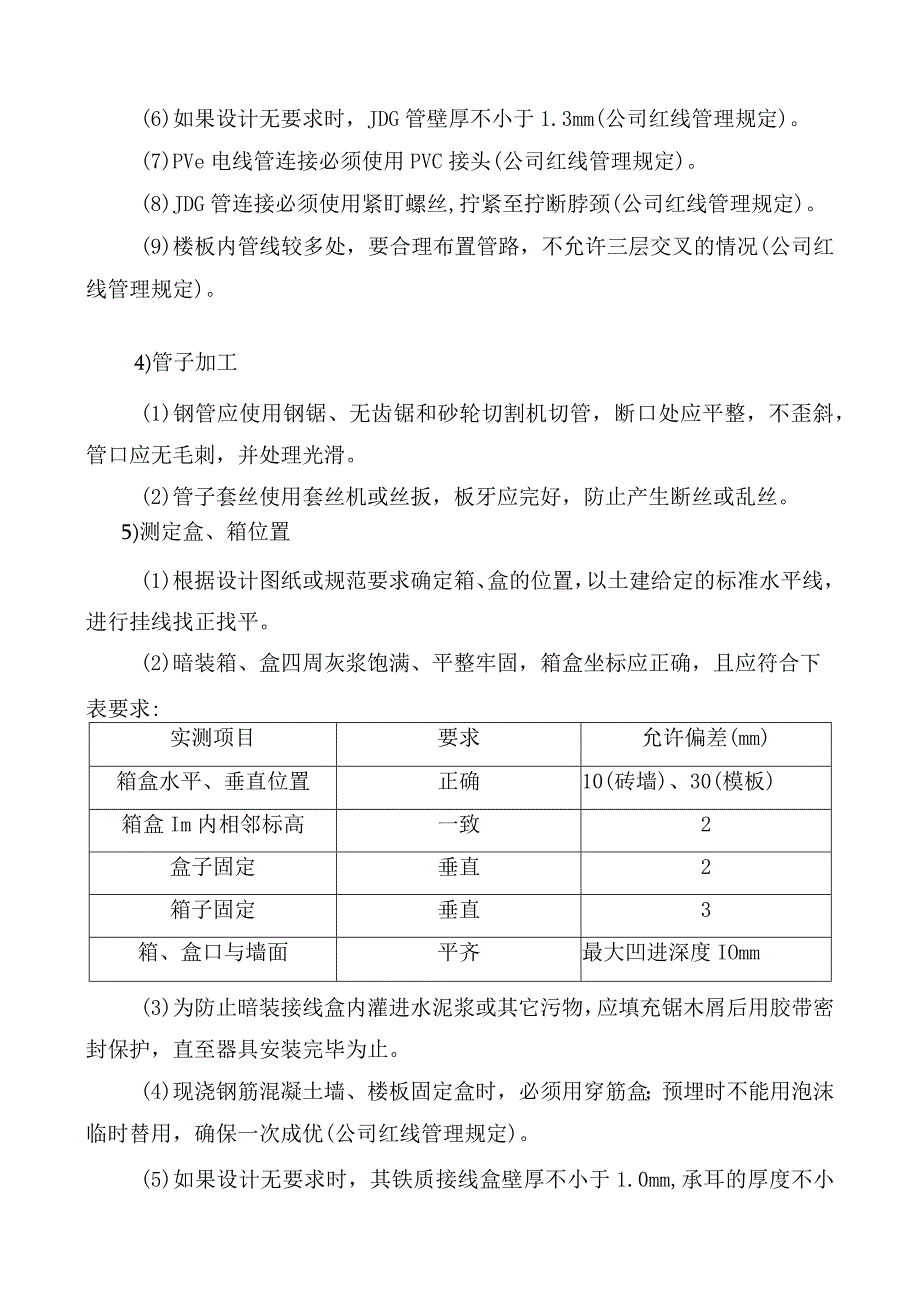

2、管口、管子连接处均应做好密封处理。(2)暗配管路宜沿最近的路径敷设，并应减少弯曲。埋入墙或混凝土内的管路，管外壁距墙面或地面的距离应大于15mm。(3)埋入地下的管路不宜穿过设备基础，在穿过建筑物时，应加装保护管。(4)进入箱盒的管路排列应整齐，管口应在一个标高线上。对于落地箱，管口应高出地面不少于50mmo对于悬挂箱，管子进入长度应为露出锁紧螺母5mm为宜，箱外箱内均应安装锁紧螺母。(5)管子镀锌破损处均应做防腐处理。(6)如果设计无要求时，JDG管壁厚不小于1.3mm(公司红线管理规定)。(7)PVe电线管连接必须使用PVC接头(公司红线管理规定)。(8)JDG管连接必须使用紧盯螺丝,拧紧
3、至拧断脖颈(公司红线管理规定)。(9)楼板内管线较多处，要合理布置管路，不允许三层交叉的情况(公司红线管理规定)。4)管子加工(1)钢管应使用钢锯、无齿锯和砂轮切割机切管，断口处应平整，不歪斜，管口应无毛刺，并处理光滑。(2)管子套丝使用套丝机或丝扳，板牙应完好，防止产生断丝或乱丝。5)测定盒、箱位置(1)根据设计图纸或规范要求确定箱、盒的位置，以土建给定的标准水平线，进行挂线找正找平。(2)暗装箱、盒四周灰浆饱满、平整牢固，箱盒坐标应正确，且应符合下表要求:实测项目要求允许偏差(mm)箱盒水平、垂直位置正确10(砖墙)、30(模板)箱盒Im内相邻标高一致2盒子固定垂直2箱子固定垂直3箱、盒口
4、与墙面平齐最大凹进深度IOmm(3)为防止暗装接线盒内灌进水泥浆或其它污物，应填充锯木屑后用胶带密封保护，直至器具安装完毕为止。(4)现浇钢筋混凝土墙、楼板固定盒时，必须用穿筋盒；预埋时不能用泡沫临时替用，确保一次成优(公司红线管理规定)。(5)如果设计无要求时，其铁质接线盒壁厚不小于1.0mm,承耳的厚度不小于1.5mi;塑料接线盒壁厚不小于2.5mm（公司红线管理规定）。（6）空心砖墙内的管线敷设，应在土建砌筑墙体前，根据现场放的定位线确定盒、箱的位置，并根据预埋位置确定管线路径，进行预加工、预埋，且在砌筑时对线、盒的位置及时进行二次调整；抹灰前通管，并做好防堵塞保护，严禁墙面、楼板剔槽（
5、公司红线管理规定）。6）管路连接（1）管箍丝接时，不得有乱扣现象，管箍必须使用通丝管箍，管口应对齐，外露丝不得多于2扣。（2）套管连接宜用于暗配管，套管长度为连接管径的L53倍；连接管的对口应在套管的中心，焊口牢固严密（如下图所示）。焊接套管电管套管连接图（3）管路超过30m无弯曲时；超过20m有一个弯曲时；超过15m有两个弯曲时；超过8m有三个弯曲时；应加装接线盒，以便于穿线。7）管进箱、盒连接（1）箱、盒开孔应整齐并与管径匹配，要求一管一孔，不得开长孔，铁制箱盒严禁用电、气焊开孔。其敲落孔与管径不匹配时，应使用液压开孔器在箱盒的对应位置开孔，不得露洞。（2）管子进箱、盒应用专用锁母固定，管口露出箱、盒应5mm为宜。两根以上的管入箱、盒内的管头长度应一致。两管间距应均匀，排列整齐。（3）暗配管路的箱、盒地线可焊在棱边上。（4）配电箱进出箱配管的敷设必须排列顺序，原则上按左进右出排列，禁止成束预埋，一孔一管，禁止对箱体的破坏（公司红线管理规定）。8）接地线焊接（1）管路应做整体接地连接，在所有管子连接处，焊好跨接地线。（2）地线可用圆钢，根据管径来决定圆钢的直径。（3）对于镀锌钢管不允许用焊接跨接地线的方式连接，而只允许用专用接地卡和裸铜线做跨接地线（如下图所示）。BVR-4门曾2跨接地线镀锌钢管及暗盒跨接地做法
