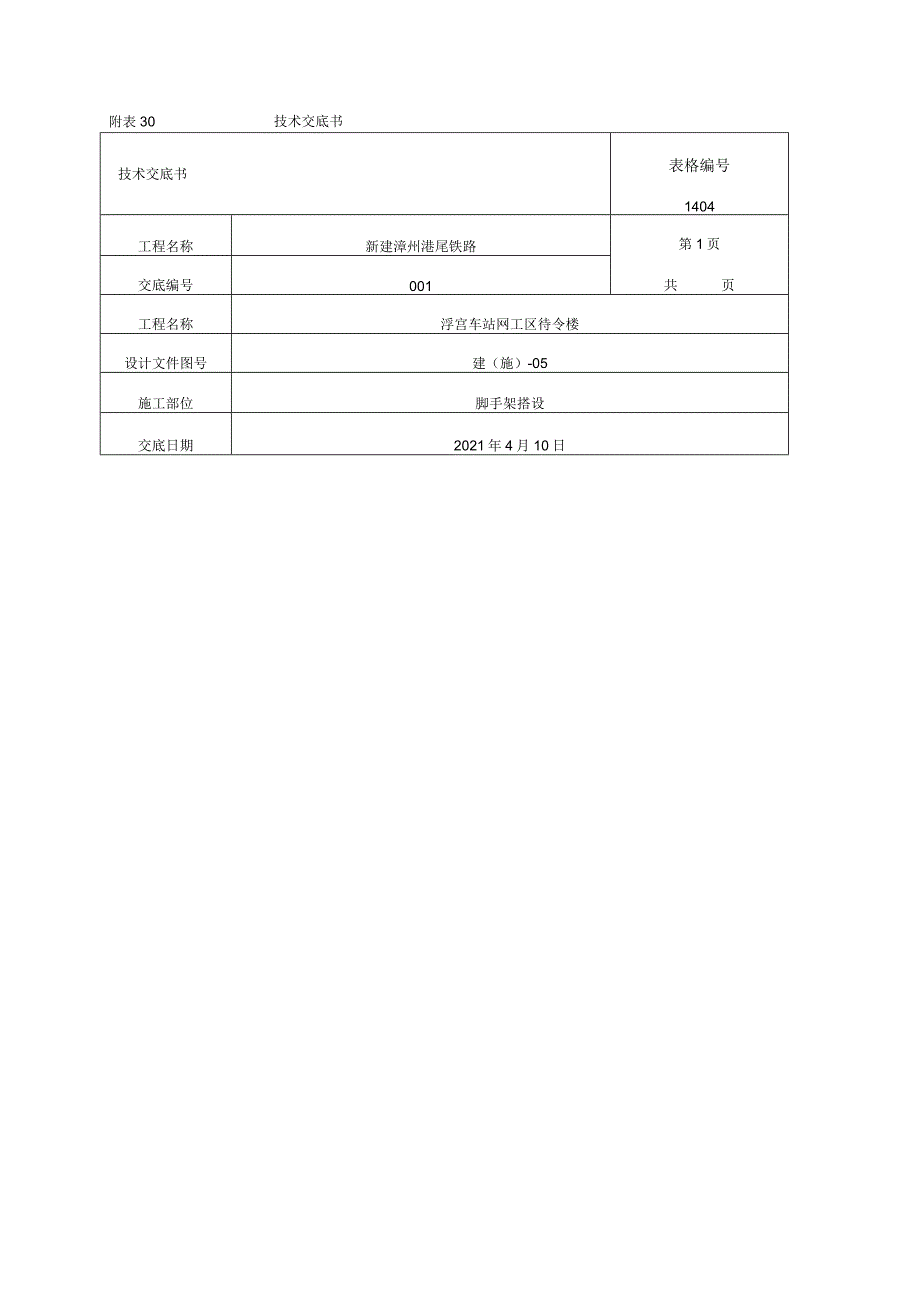

房建施工技术交底.docx_第1页
第1页 / 共8页

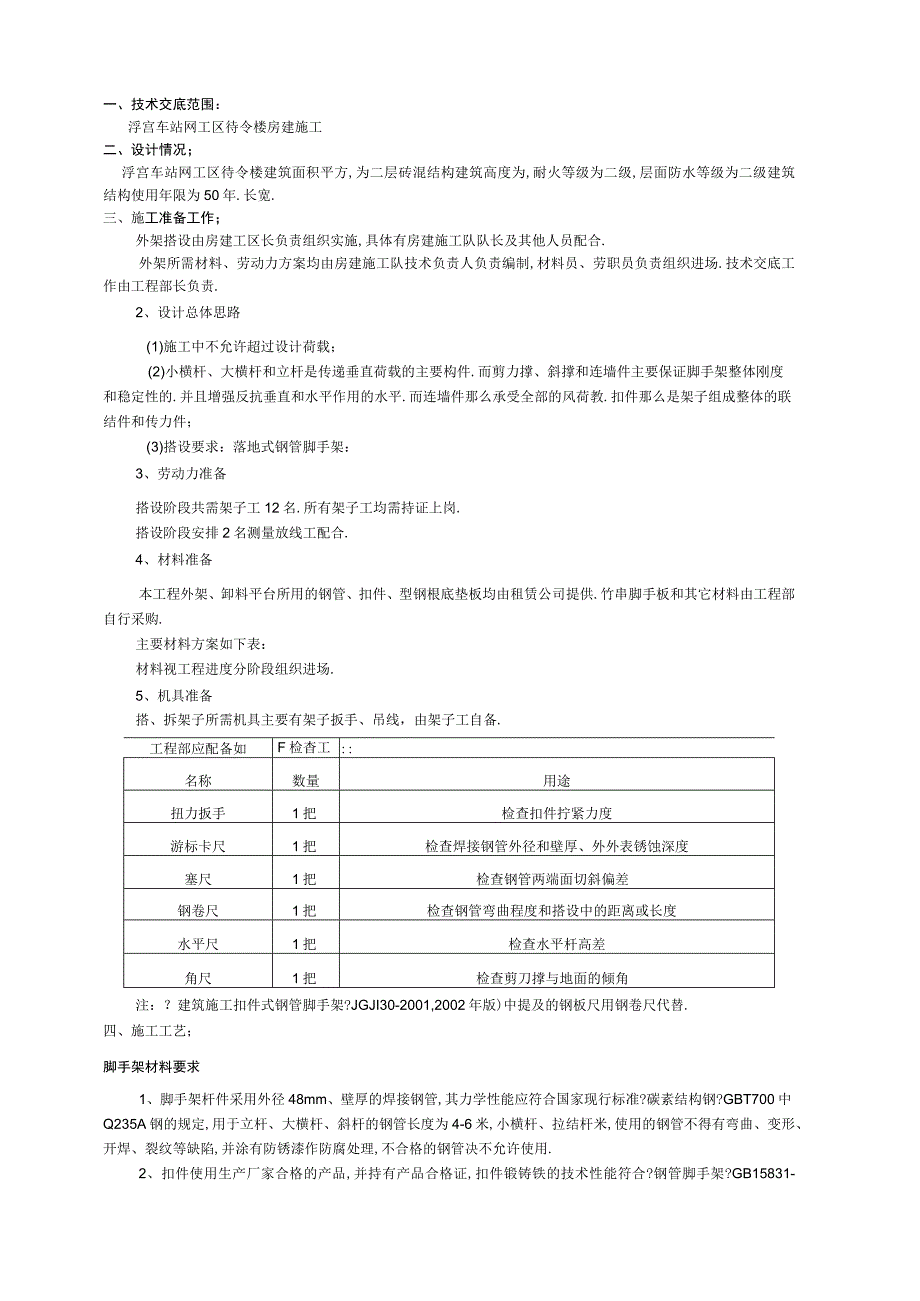

房建施工技术交底.docx_第2页
第2页 / 共8页

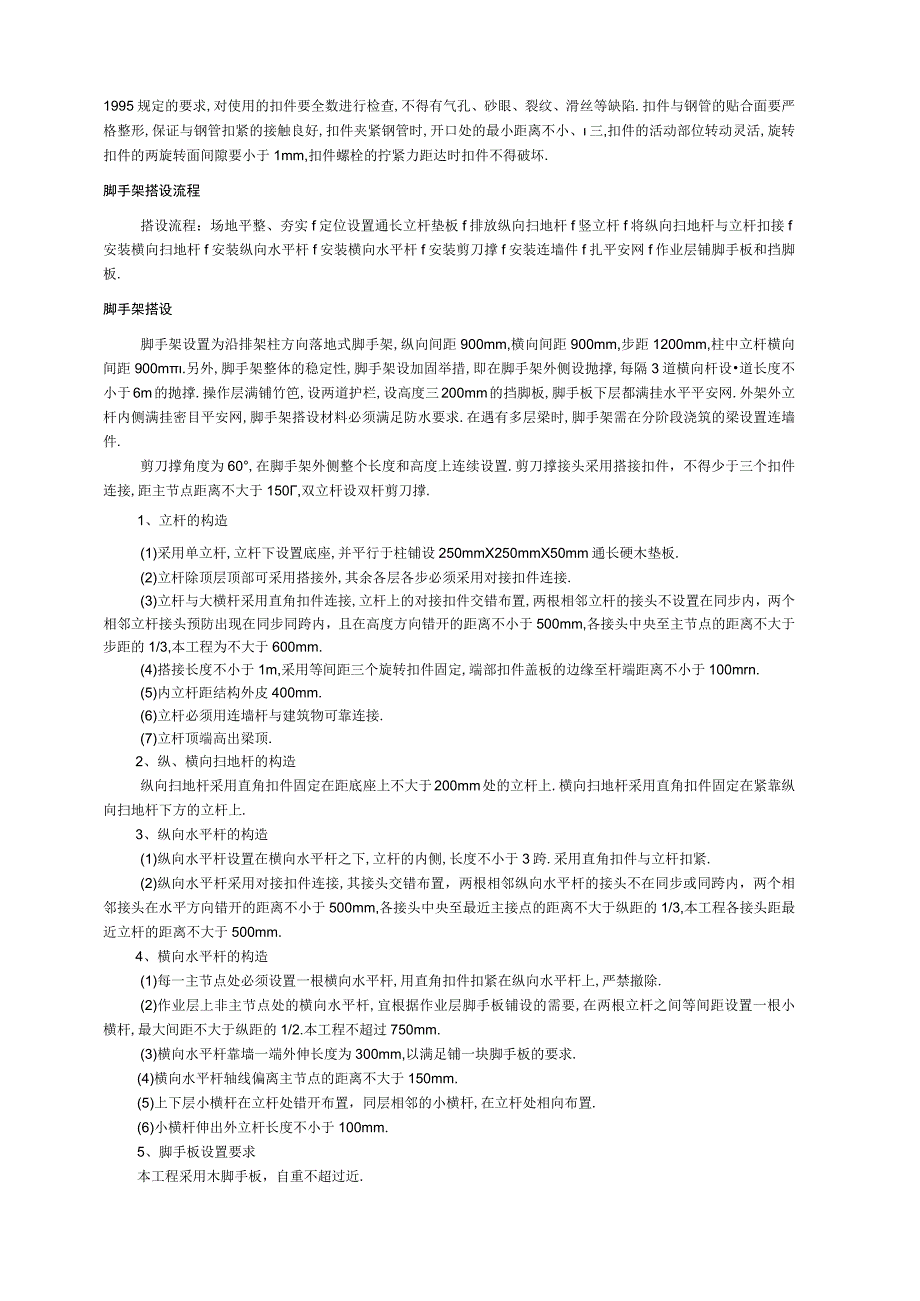

房建施工技术交底.docx_第3页
第3页 / 共8页
房建施工技术交底.docx_第4页
第4页 / 共8页
房建施工技术交底.docx_第5页
第5页 / 共8页
房建施工技术交底.docx_第6页
第6页 / 共8页
房建施工技术交底.docx_第7页
第7页 / 共8页
房建施工技术交底.docx_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

《房建施工技术交底.docx》由会员分享,可在线阅读,更多相关《房建施工技术交底.docx(8页珍藏版)》请在第壹文秘上搜索。

1、技术交底书表格编号1404工程名称新建漳州港尾铁路第1页共页交底编号001工程名称浮宫车站网工区待令楼设计文件图号建(施)-05施工部位脚手架搭设交底日期2021年4月10日附表30技术交底书一、技术交底范围:浮宫车站网工区待令楼房建施工二、设计情况;浮宫车站网工区待令楼建筑面积平方,为二层砖混结构建筑高度为,耐火等级为二级,层面防水等级为二级建筑结构使用年限为50年.长宽.三、施工准备工作;外架搭设由房建工区长负责组织实施,具体有房建施工队队长及其他人员配合.外架所需材料、劳动力方案均由房建施工队技术负责人负责编制,材料员、劳职员负责组织进场.技术交底工作由工程部长负责.2、设计总体思路(1

2、)施工中不允许超过设计荷载;(2)小横杆、大横杆和立杆是传递垂直荷载的主要构件.而剪力撑、斜撑和连墙件主要保证脚手架整体刚度和稳定性的.并且增强反抗垂直和水平作用的水平.而连墙件那么承受全部的风荷教.扣件那么是架子组成整体的联结件和传力件;(3)搭设要求:落地式钢管脚手架:3、劳动力准备搭设阶段共需架子工12名.所有架子工均需持证上岗.搭设阶段安排2名测量放线工配合.4、材料准备本工程外架、卸料平台所用的钢管、扣件、型钢根底垫板均由租赁公司提供.竹串脚手板和其它材料由工程部自行采购.主要材料方案如下表:材料视工程进度分阶段组织进场.5、机具准备搭、拆架子所需机具主要有架子扳手、吊线,由架子工自

3、备.工程部应配备如F检杳工P:名称数量用途扭力扳手1把检查扣件拧紧力度游标卡尺1把检查焊接钢管外径和壁厚、外外表锈蚀深度塞尺1把检查钢管两端面切斜偏差钢卷尺1把检查钢管弯曲程度和搭设中的距离或长度水平尺1把检查水平杆高差角尺1把检查剪刀撑与地面的倾角注:?建筑施工扣件式钢管脚手架?JGJI30-2001,2002年版)中提及的钢板尺用钢卷尺代替.四、施工工艺;脚手架材料要求1、脚手架杆件采用外径48mm、壁厚的焊接钢管,其力学性能应符合国家现行标准?碳素结构钢?GBT700中Q235A钢的规定,用于立杆、大横杆、斜杆的钢管长度为4-6米,小横杆、拉结杆米,使用的钢管不得有弯曲、变形、开焊、裂纹

4、等缺陷,并涂有防锈漆作防腐处理,不合格的钢管决不允许使用.2、扣件使用生产厂家合格的产品,并持有产品合格证,扣件锻铸铁的技术性能符合?钢管脚手架?GB15831-1995规定的要求,对使用的扣件要全数进行检查,不得有气孔、砂眼、裂纹、滑丝等缺陷.扣件与钢管的贴合面要严格整形,保证与钢管扣紧的接触良好,扣件夹紧钢管时,开口处的最小距离不小、三,扣件的活动部位转动灵活,旋转扣件的两旋转面间隙要小于1mm,扣件螺栓的拧紧力距达时扣件不得破坏.脚手架搭设流程搭设流程:场地平整、夯实f定位设置通长立杆垫板f排放纵向扫地杆f竖立杆f将纵向扫地杆与立杆扣接f安装横向扫地杆f安装纵向水平杆f安装横向水平杆f安

5、装剪刀撑f安装连墙件f扎平安网f作业层铺脚手板和挡脚板.脚手架搭设脚手架设置为沿排架柱方向落地式脚手架,纵向间距900mm,横向间距900mm,步距1200mm,柱中立杆横向间距900m.另外,脚手架整体的稳定性,脚手架设加固举措,即在脚手架外侧设抛撑,每隔3道横向杆设道长度不小于6m的抛撑.操作层满铺竹笆,设两道护栏,设高度三200mm的挡脚板,脚手板下层都满挂水平平安网.外架外立杆内侧满挂密目平安网,脚手架搭设材料必须满足防水要求.在遇有多层梁时,脚手架需在分阶段浇筑的梁设置连墙件.剪刀撑角度为60,在脚手架外侧整个长度和高度上连续设置.剪刀撑接头采用搭接扣件,不得少于三个扣件连接,距主节

6、点距离不大于150,双立杆设双杆剪刀撑.1、立杆的构造(1)采用单立杆,立杆下设置底座,并平行于柱铺设250mmX250mmX50mm通长硬木垫板.(2)立杆除顶层顶部可采用搭接外,其余各层各步必须采用对接扣件连接.(3)立杆与大横杆采用直角扣件连接,立杆上的对接扣件交错布置,两根相邻立杆的接头不设置在同步内,两个相邻立杆接头预防出现在同步同跨内,且在高度方向错开的距离不小于500mm,各接头中央至主节点的距离不大于步距的1/3,本工程为不大于600mm.(4)搭接长度不小于1m,采用等间距三个旋转扣件固定,端部扣件盖板的边缘至杆端距离不小于100mrn.(5)内立杆距结构外皮400mm.(6

7、)立杆必须用连墙杆与建筑物可靠连接.(7)立杆顶端高出梁顶.2、纵、横向扫地杆的构造纵向扫地杆采用直角扣件固定在距底座上不大于200mm处的立杆上.横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上.3、纵向水平杆的构造(1)纵向水平杆设置在横向水平杆之下,立杆的内侧,长度不小于3跨.采用直角扣件与立杆扣紧.(2)纵向水平杆采用对接扣件连接,其接头交错布置,两根相邻纵向水平杆的接头不在同步或同跨内,两个相邻接头在水平方向错开的距离不小于500mm,各接头中央至最近主接点的距离不大于纵距的1/3,本工程各接头距最近立杆的距离不大于500mm.4、横向水平杆的构造(1)每一主节点处必须设置一根

8、横向水平杆,用直角扣件扣紧在纵向水平杆上,严禁撤除.(2)作业层上非主节点处的横向水平杆,宜根据作业层脚手板铺设的需要,在两根立杆之间等间距设置一根小横杆,最大间距不大于纵距的1/2.本工程不超过750mm.(3)横向水平杆靠墙一端外伸长度为300mm,以满足铺一块脚手板的要求.(4)横向水平杆轴线偏离主节点的距离不大于150mm.(5)上下层小横杆在立杆处错开布置,同层相邻的小横杆,在立杆处相向布置.(6)小横杆伸出外立杆长度不小于100mm.5、脚手板设置要求本工程采用木脚手板,自重不超过近.(1)脚手板采用松木,厚50mm,宽250mm,长4000mm的硬木板,两端设直径为4mm的镀锌钢

9、丝箍两道.(2)作业层脚手板应铺满、铺稳,离开墙面120150mm.(3)木脚手板应设置在三根横向水平杆上.(4)脚手板对接平铺时,接头处必须设两根横向水平杆,脚手板外伸长度取13015Omnb两块脚手板外伸长度的和不应大于300mm,靠墙一侧脚手板离墙距离不应大于15OmnL拐角处两个方向的脚手板应重叠放置,预防出现探头板及空档现象.(5)脚手板搭接铺设时,接头必须支在横向水平杆上,搭接长度应大于20Omm,其伸出横向水平杆的长度不应小于IooinnL(6)作业层端部脚手板探头长度取15OmnI.脚手板探头采用直径(10#)的镀锌铁丝固定在支承杆件上.(7)脚手板在作业层及其下一层铺设并随层

10、上翻周转.整个架体上作业层不超过2层,铺板不超过3层.首层满铺一层脚手板,以上每隔12米(三层)铺一层脚手板.(a)脚手板搭接构造(b)脚手板对接构造脚手板连接构造6、连墙件连墙件用钢管、扣件与双管内外杆连接的刚性连墙件,在排架柱部位采用抱箍与混凝土结构排架柱抱紧.在浇筑梁部位结构施工时预留孔洞,通过钢管与结构硬结成整体.连墙件与排架柱的拉结连墙件与梁的拉结7、剪刀撑与横向斜撑(1)手架需设剪刀撑与横向斜撑.(2)每道剪刀撑跨越立杆的根数按表3-3的规定确定.每道剪刀撑宽度不小于4跨,且不小于6m,斜杆与地面的倾角宜在4560之间.剪刀掾跨越立杆的最多根数剪刀撑斜杆与地面的倾角a455060剪

11、刀撑跨越立杆的最多根数n765(3)脚手架沿外侧立面整个长度和高度上连续设置单杆剪刀撑,斜杆与地面的倾角按50限制.(4)剪刀撑斜杆的接长采用搭接.搭接长度不小于1m,应等间距设置3个旋转扣件固定.端部扣件盖板边缘至杆端距离不小于100mm.(5)剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中央线至主节点的距离不大于15Omm.(6)横向斜撑应在同一节间,由底至顶层呈之字形连续布置,在里外排立杆之间上下连续布置,斜杆采用旋转扣件固定在与之相交的立柱或横向水平杆的伸出端上.(7)脚手架除拐角应设置横向斜撑外,中间应每隔6跨设置一道.8、扣件(1)螺栓拧紧扭力矩不应小

12、于40N-m,且不应大于65N-m.(2)主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中央点的相互距离不应大于150mm.(3)对接扣件开口应朝上或朝内.(4)各杆件端头伸出扣件盖板边缘的长度不应小于100mm.9、作业层栏杆、挡脚板设置要求(1)栏杆、挡脚板均搭设在外立杆的内侧,用扣件扣牢.(2)上栏杆上皮高度为.(3)挡脚板高度不小于180mm.(4)中栏杆应居中设置.10、防电避雷举措必须有良好的防电、防火、避雷和接地举措,接地极可用两根L50X5角钢,1-1500厂埋入地下,再用一40X5用扁铁引出与脚手架连接.在每层信道或楼梯口醒目处挂设1组灭火器,每层4只,

13、在施工用水管中每层设有一个专用消防栓,以保证消防的要求.脚手架的撤除撤除流程:拆架程序应遵守由上而下,先搭后拆的原那么,一般的撤除顺序为:平安网f拦杆f脚手板f剪刀撑f横向水平杆f纵向水平杆f立杆.脚手架使用完毕后要立即撤除,在脚手架撤除前要做好以下工作:1、对脚手架进行平安检查,确认不存在平安隐患.如存在影响撤除脚手架平安的隐患,应先对脚手架进行修理和加固,以保证脚手架在撤除过程中不发生危险.2、在撤除脚手架时,应先去除脚手板上的垃圾杂物,去除时严禁高空向下抛掷,大块的装入容器内由垂直运输设备向下运送,能用扫帚集中的要集中装入容器内运下.3、脚手架在撤除前,应先明确撤除范围、数量、时间和撤除

14、顺序、方法,物件垂直运输设备的数量,脚手架上的水平运输、人员组织,指挥联络的方法和用语,撤除的平安举措和警戒区域.4、严格遵循撤除顺序,由上而下,后搭的先拆,先搭的后拆,同一部位撤除顺序是:模板f顶丝f纵横横杆f立杆.5、脚手架的撤除不得在垂直方向上同时作业.6、撤除脚手架时,必须进行危险范围评估界定,并将危险范围区域进行隔离,并在隔离区边界设置明显的禁行标志和围栏,在坠落范围内应有明显禁止入内”字样的标志,并有专人监护,以保证擦脚手架时无其他人员入内.7、对于撤除脚手架的垂直运输设备要用滑轮和绳索运送或塔吊配合,严禁乱扔乱抛,并对操作人员和使用人员进行交底,规定联络用语和方法,明确责任,以保

15、证脚手架撤除时其垂直运输设备能平安运转.8、拆下的脚手架钢管、扣件及其他材料运至地后面,应及时清理,将合格的,需要整修后重复使用的和应报废的加以区分,按规格堆放.对合格件应及时进行保养,保养后送仓库保管以备日后使用.9、本工程脚手架撤除遇大风、大雨、大雾天气时应停止作业.10、撤除时操作人员要系还平安带,穿软底防滑鞋,扎裹腿.11、脚手架撤除工程中,不中途换人.如必须换人,那么应在平安技术交底中交代清楚.五、质量标准;脚手架使用前,工程技术、平安部门组织平安员、架子工长、班组长等相关人员验收,验收合格后,报请监理部验收,合格前方可使用.脚手架应进行分段验收和检查,发现有不符合要求的应迅速整改.1、构配件的检查与验收(1)严格根据?建筑施工扣件式钢管脚手架平安技术标准?(JGJI30-2001,2002年版)第条相关条款要求进行验收.(2)根据?关于增强施工用钢管、扣件使用治理的通知?(京建材(2006)72号文件)的要求具备有关资料.2、脚手架检查与验收(1)严格根据?建筑施工扣件式钢管脚手架平安技术标准?(JGJI3
