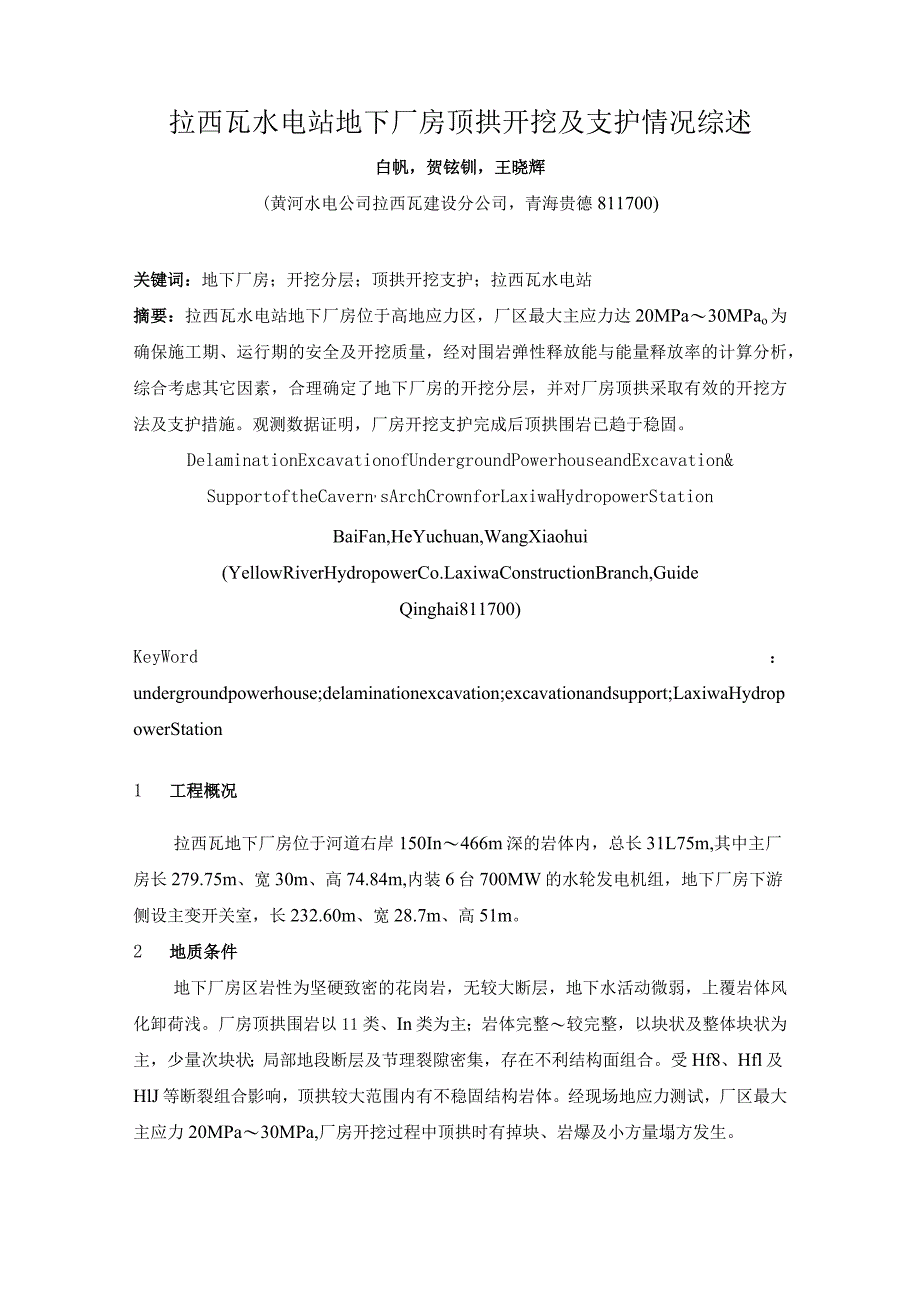

1、拉西瓦水电站地下厂房顶拱开挖及支护情况综述白帆，贺铉钏，王晓辉(黄河水电公司拉西瓦建设分公司，青海贵德811700)关键词：地下厂房；开挖分层；顶拱开挖支护；拉西瓦水电站摘要：拉西瓦水电站地下厂房位于高地应力区，厂区最大主应力达20MPa30MPao为确保施工期、运行期的安全及开挖质量，经对围岩弹性释放能与能量释放率的计算分析，综合考虑其它因素，合理确定了地下厂房的开挖分层，并对厂房顶拱采取有效的开挖方法及支护措施。观测数据证明，厂房开挖支护完成后顶拱围岩已趋于稳固。DelaminationExcavationofUndergroundPowerhouseandExcavation&Suppo
2、rtoftheCavern,sArchCrownforLaxiwaHydropowerStationBaiFan,HeYuchuan,WangXiaohui(YellowRiverHydropowerCo.LaxiwaConstructionBranch,GuideQinghai811700)KeyWord：undergroundpowerhouse;delaminationexcavation;excavationandsupport;LaxiwaHydropowerStation1 工程概况拉西瓦地下厂房位于河道右岸150In466m深的岩体内，总长31L75m,其中主厂房长279.75m
3、、宽30m、高74.84m,内装6台700MW的水轮发电机组，地下厂房下游侧设主变开关室，长232.60m、宽28.7m、高51m。2 地质条件地下厂房区岩性为坚硬致密的花岗岩，无较大断层，地下水活动微弱，上覆岩体风化卸荷浅。厂房顶拱围岩以11类、In类为主；岩体完整较完整，以块状及整体块状为主，少量次块状；局部地段断层及节理裂隙密集，存在不利结构面组合。受Hf8、Hfl及HlJ等断裂组合影响，顶拱较大范围内有不稳固结构岩体。经现场地应力测试，厂区最大主应力20MPa30MPa,厂房开挖过程中顶拱时有掉块、岩爆及小方量塌方发生。3地下厂房开挖分层选择高地应力条件下大型地下洞室的开挖，使岩体中集
4、聚的弹性能突然释放，造成围岩卸荷破坏，对洞室的围岩稳固及施工期的安全极为不利，应采取有效措施限制围岩的卸荷松弛，防止岩爆灾害的发生。岩爆发生的必要条件是围岩系统在力学平衡破坏时所释放的能量大于所消耗的能量。因此应重点考虑降低能量变化对围岩的影响。高地应力条件下大型地下洞室开挖可通过合理分层操纵能量变化，具体方法为：建立包含能量释放率的目标函数，根据不一致分层开挖方案研究围岩能量释放率的影响规律，确定较合理的开挖分层方案。拉西瓦地下厂房分别取5层（15m）、7层（11m）、9层（8m）三个方案计算分析。3.1 开挖分层与弹性释放能总量的关系南非Salamon等人根据线弹性理论提出地下洞室开挖过程

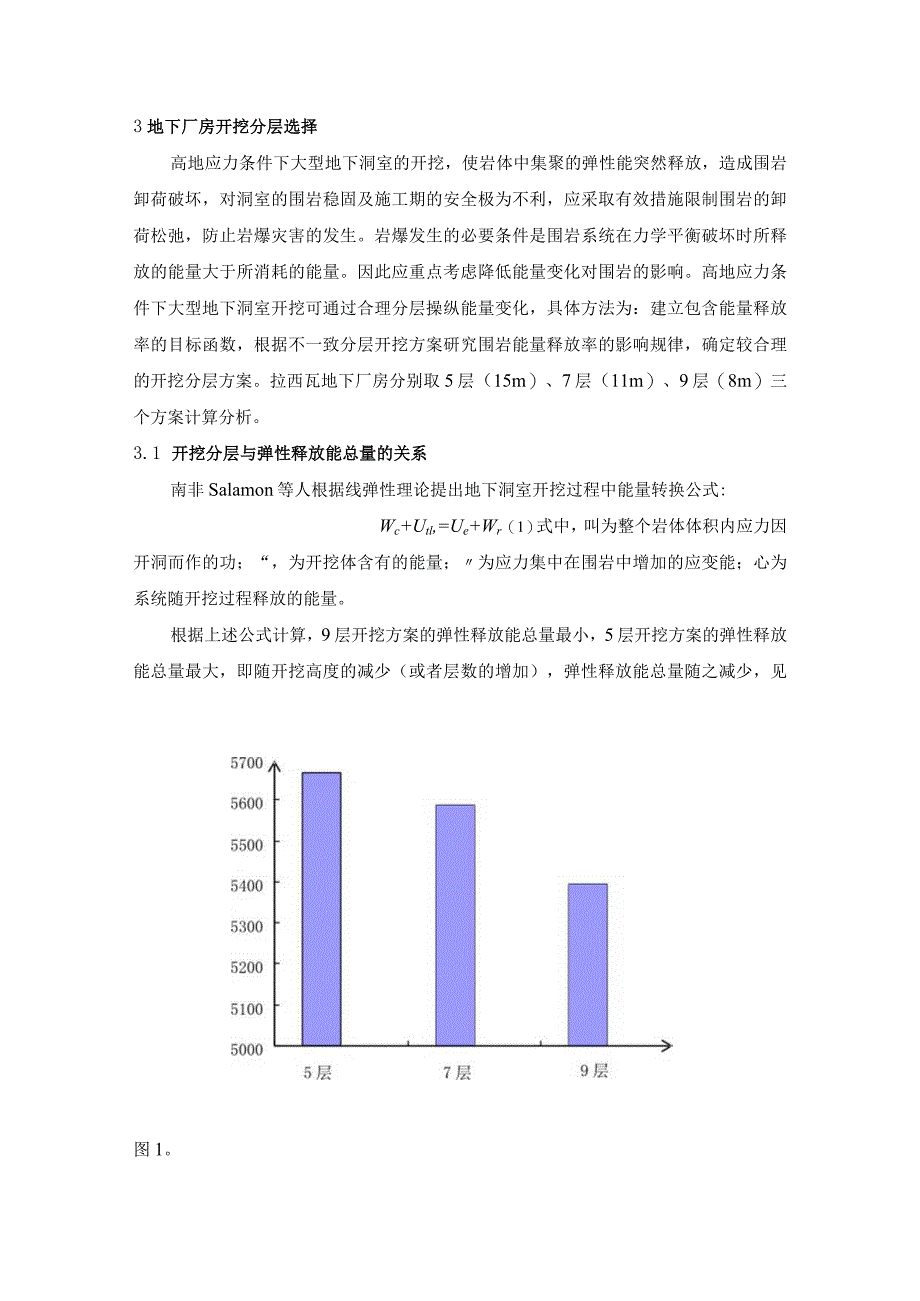

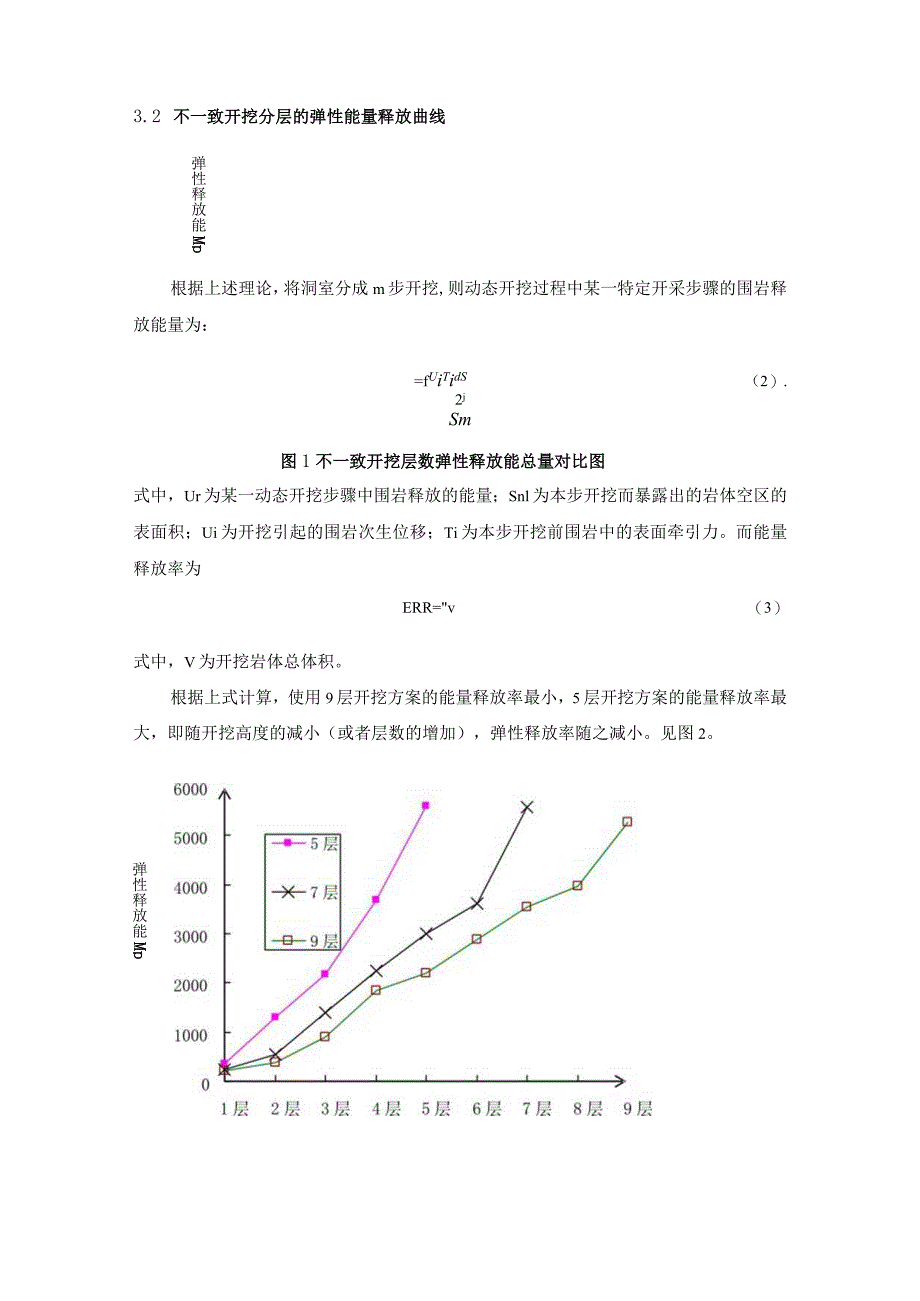

5、中能量转换公式:Wc+Utl,=Ue+Wr（1）式中，叫为整个岩体体积内应力因开洞而作的功；“，为开挖体含有的能量；为应力集中在围岩中增加的应变能；心为系统随开挖过程释放的能量。根据上述公式计算，9层开挖方案的弹性释放能总量最小，5层开挖方案的弹性释放能总量最大，即随开挖高度的减少（或者层数的增加），弹性释放能总量随之减少，见图1。图1不一致开挖层数弹性释放能总量对比图弹性释放能Mp3.2 不一致开挖分层的弹性能量释放曲线根据上述理论，将洞室分成m步开挖,则动态开挖过程中某一特定开采步骤的围岩释放能量为：=fUiTidS（2）.2jSm式中，Ur为某一动态开挖步骤中围岩释放的能量；Snl为本步
6、开挖而暴露出的岩体空区的表面积；Ui为开挖引起的围岩次生位移；Ti为本步开挖前围岩中的表面牵引力。而能量释放率为ERR=v（3）式中，V为开挖岩体总体积。根据上式计算，使用9层开挖方案的能量释放率最小，5层开挖方案的能量释放率最大，即随开挖高度的减小（或者层数的增加），弹性释放率随之减小。见图2。弹性释放能Mp图2不一致开挖层数弹性能量释放曲线3.3开挖分层与应力位移的变化关系根据计算，各类开挖方案的应力、位移变化规律基本相似，但主厂房顶拱最大主应力。I随开挖深度增加而增大，主厂房5层开挖方案应力极值较9层开挖方案应力极值更大。综上所述，不一致开挖分层方案的应力、位移分布规律具有相似性，但弹性
7、释放能及释放率明显不一致，因此可使用弹性释放能及释放率作为地下厂房开挖分层选择的一个指标。综合考虑各类因素，拉西瓦地下厂房最终使用9层开挖方案。4地下厂房顶拱开挖厂房顶拱开挖跨度30m,总长311.75m（桩号厂左0+034.00厂右0+277.75）开挖高度IOm,使用三区分块开挖方案，见图3。图3拉西瓦水电站地下厂房顶拱开挖程序图4.1 中导洞开挖：中导洞全断面开挖，开挖断面尺寸IOmXlom,楔型掏槽造孔,孔深3.0m3.5m,进尺3.0m循环，系统锚杆跟进支护；特殊不利部位短进尺、弱爆破，必要时打超前锚杆。4.2 侧墙开挖：厂房顶拱侧墙使用先下部掏槽，再开挖1.5m保护层的方法，横向开
8、挖宽IOmo侧墙开挖分十块，每块开挖为1循环，先开挖I、III、Vn块，采取中下部水平楔型掏槽，上部压顶的方法，压顶孔为水平孔与下斜孔，钻孔深度根据每块厚度决定；保护层根据设计轮廓线造斜向孔，孔深操纵在1.5m左右，见图4。2260.50IUI1503O3W!250一|Ioloffl2刘梅开盘分期注：IX为开挖冰工版机图4拉西瓦水电站地下厂房顶拱侧墙刻槽开挖分块图4.3 特殊部位开挖(1)顶拱开挖时，桩号厂右O+153m、厂纵0+0OOm处顶拱围岩变形监测数据突变较快，为确保该部位顶拱围岩稳固，现场采取预留岩柱的方法：厂房顶拱上下游先预留岩柱，每个岩柱厚IOm15m,然后尽快完成其它部位的开挖
9、支护施工，最后进行该岩柱的开挖及顶拱支护。(2)顶拱开挖时，桩号厂右0+30厂右0+180由于受不利结构面影响，出现若干不稳固岩块，为防止塌方，现场使用钢管柱临时加固：钢管座在完整岩石上，钢管底部浇混凝土墩；顶拱用锚杆与钢管焊接；钢管柱之间用角钢连接增加其整体稳固；待该部位支护完成后，拆除钢管柱。5地下厂房顶拱支护5.1通常支护厂房顶拱要紧以浅层与表层支护为主，局部地段使用深层预应力锚索支护，设计要紧支护参数见表Io表1拉西瓦水电站地下厂房顶拱系统锚喷支护参数部位锚杆锚索喷混凝土厂房顶拱322833m,L=4.59m交错布置，9.Om的为100kN的预应力锚杆1#3#机组段顶拱有锚索，吨位T=
10、150t,每排35根,排距6.0m；其他部分拱顶无锚索钢纤维混凝土厚15cm开挖口门根据实际地质情况及监测资料分析，对不利岩体部位又增加了随机锚杆与预应力锚索。综合上述修改，厂房顶拱支护实际完成量见表2。表2厂房顶拱设计及实际完成的支护工程量统计表序号项目名称单位设计数量实际完成数量备注1砂浆锚杆（28、L=4.8m）根894812间排距3m3m,入岩4.7m2砂浆锚杆（32、L=4.8m）根686210间排距3m3m,入岩4.7m3砂浆锚杆(32L=6.0m)根2781间排距3m3m,入岩5.9m4砂浆锚杆（中32、L=9.0m）根300间排距3m3m,入岩8.9m5预应力锚杆（32L=9O
11、m）根15471331间排距3m3m,入岩8.8m6预应力锚索（L=20m、1500KN）束1931间排距6mX4.5m7预应力锚索（L=25m、1500KN）束1626间排距6m4.5m8预应力锚索（L=30m、1500KN）束8间排距6m4.5m9预应力锚索（L=40m、1500KN）束16间排距6m4.5m10喷钢纤维混凝土（C30、厚15cm）m31858.341858.3439.74m311.75mO.15m5.2特殊部位支护由厂房围岩监测数据值知，普通锚杆测值大于250MPa的占10.94%,预应力锚杆测值大于250MPa的占18.37%,应力值较大部位出现在厂房顶拱厂右0+7Om
12、厂右097m邻近，并出现局部掉块现象。造成应力值大的原因是断层（f7、f8、f9等）相互切割，形成厚约17m的不稳固结构块体，原支护参数不满足要求，进行了二次加固，具体措施为：使用IooT、长25m无粘结预应力锚索58束，对该不稳固块体进行深层加固，凿除开裂的混凝土，重新挂网（66,15cm15cm）喷混凝土（C20,厚15Cm）O处理后，厂房顶拱各类监测仪器测值均趋于稳固，岩体整体处于稳固状态。需要说明的是，上述施工是在厂房已开始第Vn层开挖时才开始处理的，由于高差较大（2270.5V2216.0,约54.5m）导致顶拱支护施工难度加大、干扰较多、工期延长、费用增加。6结语（1）为确保高地应
13、力区地下厂房的围岩稳固，应根据岩石情况选择合理的开挖分层，力求开挖时围岩的能量释放率最小。（2）为确保高地应力区地下厂房顶拱的围岩稳固，应根据地质情况采取表层、浅层及深层相结合的锚喷支护方案，根据现场开挖实际情况与围岩变形监测结果随时调整支护参数。（3）在厂房顶拱及下一层开挖过程中，及时做好地质编录及安全监测预报工作，若发现顶拱存在不稳固（特别是深层不稳固）块体，应及时加固，尽量避免后期二次加固（宁肯一次加固保守些，也不要二次加固）。（4）关于高地应力区的厂房顶拱，由于岩石不断卸荷，为有效防止施工及运行期掉块，厂房顶拱表层喷护宜使用网喷混凝土，以利安全。参考文献：（1） 张学易，王守道等.水利
