《改性ASA塑料性能的影响因素.docx》由会员分享，可在线阅读，更多相关《改性ASA塑料性能的影响因素.docx（3页珍藏版）》请在第壹文秘上搜索。

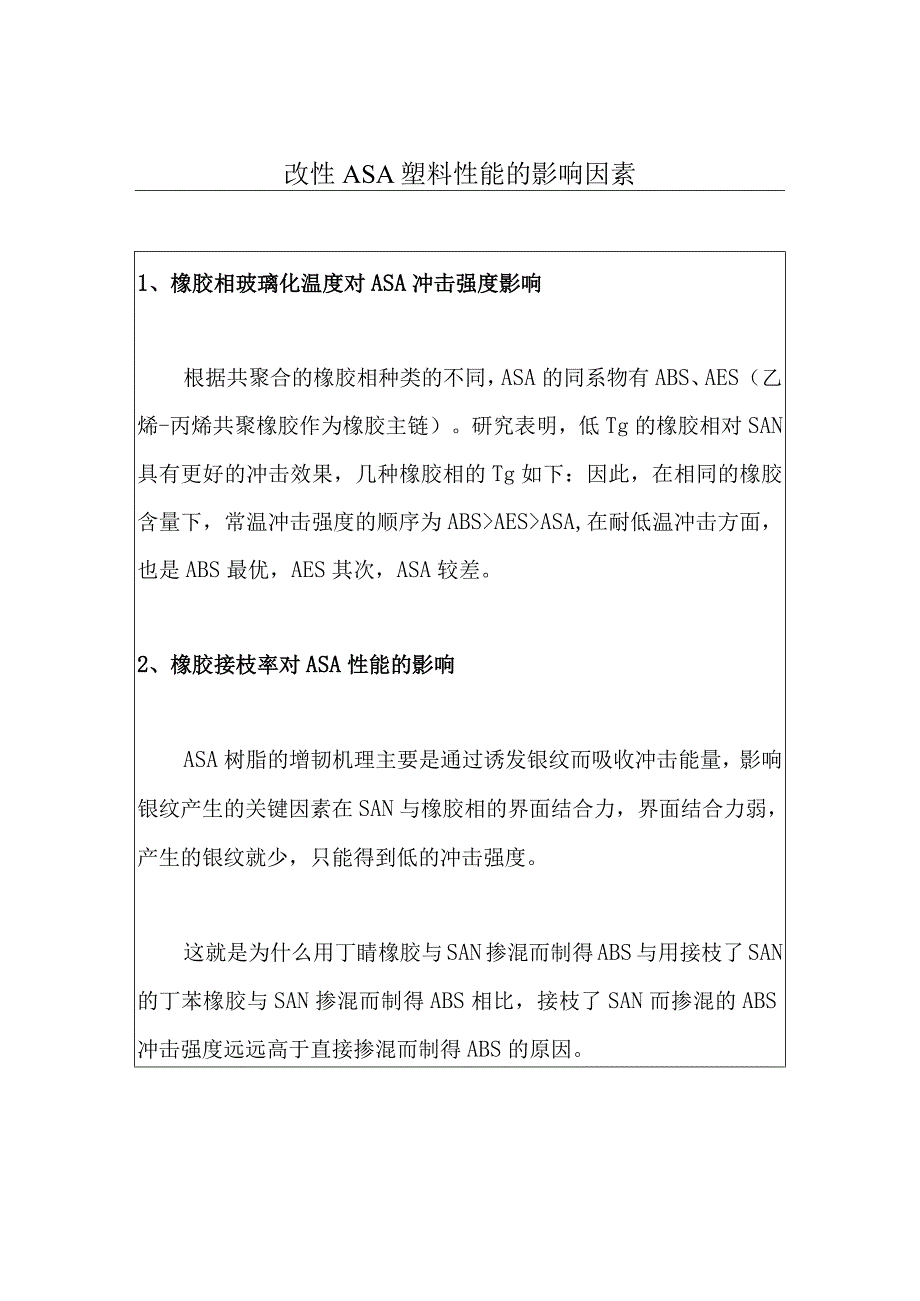

1、改性ASA塑料性能的影响因素1、橡胶相玻璃化温度对ASA冲击强度影响根据共聚合的橡胶相种类的不同，ASA的同系物有ABS、AES（乙烯-丙烯共聚橡胶作为橡胶主链）。研究表明，低Tg的橡胶相对SAN具有更好的冲击效果，几种橡胶相的Tg如下：因此，在相同的橡胶含量下，常温冲击强度的顺序为ABSAESASA,在耐低温冲击方面，也是ABS最优，AES其次，ASA较差。2、橡胶接枝率对ASA性能的影响ASA树脂的增韧机理主要是通过诱发银纹而吸收冲击能量，影响银纹产生的关键因素在SAN与橡胶相的界面结合力，界面结合力弱，产生的银纹就少，只能得到低的冲击强度。这就是为什么用丁睛橡胶与SAN掺混而制得ABS与

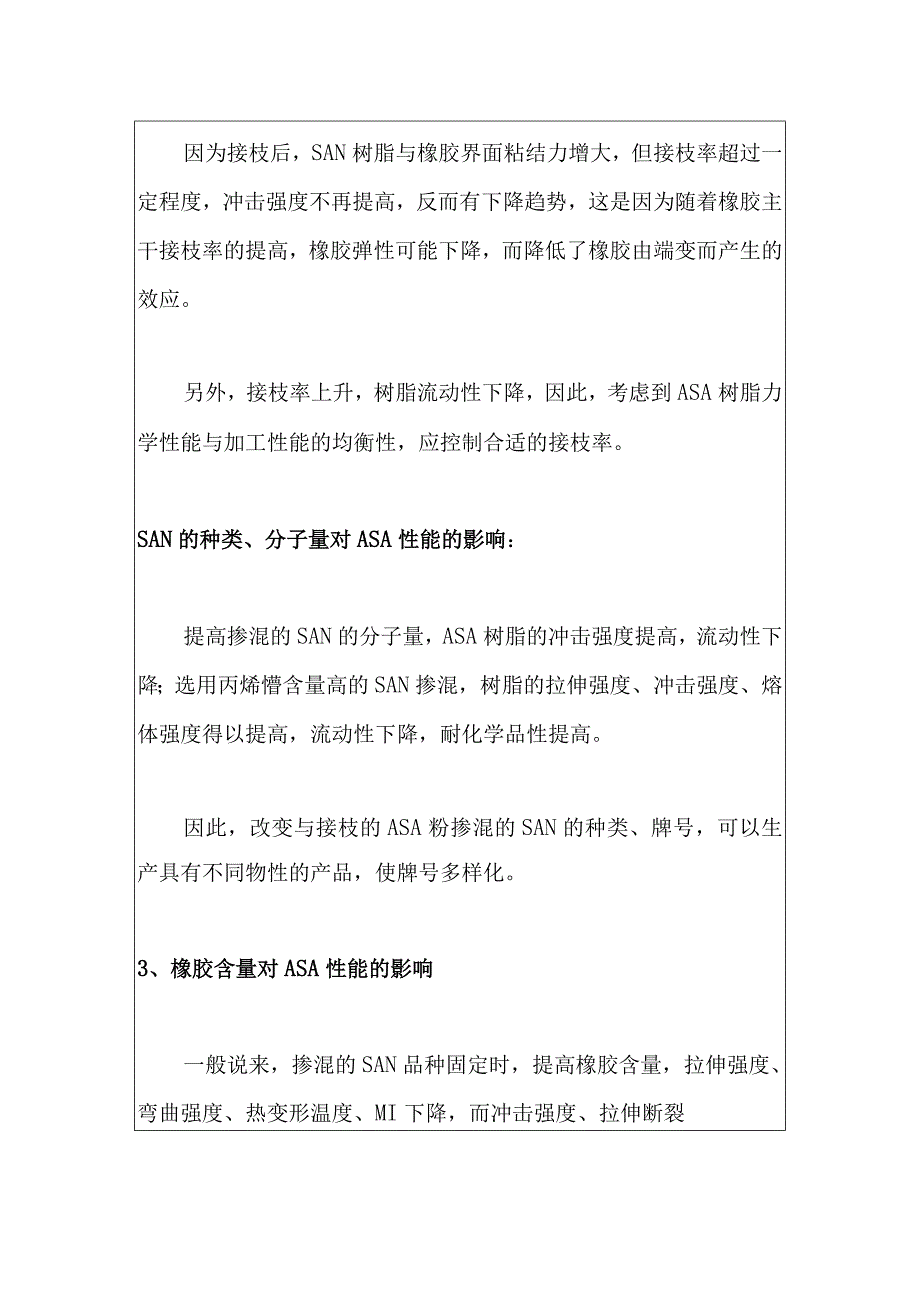

2、用接枝了SAN的丁苯橡胶与SAN掺混而制得ABS相比，接枝了SAN而掺混的ABS冲击强度远远高于直接掺混而制得ABS的原因。因为接枝后，SAN树脂与橡胶界面粘结力增大，但接枝率超过一定程度，冲击强度不再提高，反而有下降趋势，这是因为随着橡胶主干接枝率的提高，橡胶弹性可能下降，而降低了橡胶由端变而产生的效应。另外，接枝率上升，树脂流动性下降，因此，考虑到ASA树脂力学性能与加工性能的均衡性，应控制合适的接枝率。SAN的种类、分子量对ASA性能的影响：提高掺混的SAN的分子量，ASA树脂的冲击强度提高，流动性下降；选用丙烯懵含量高的SAN掺混，树脂的拉伸强度、冲击强度、熔体强度得以提高，流动性下降

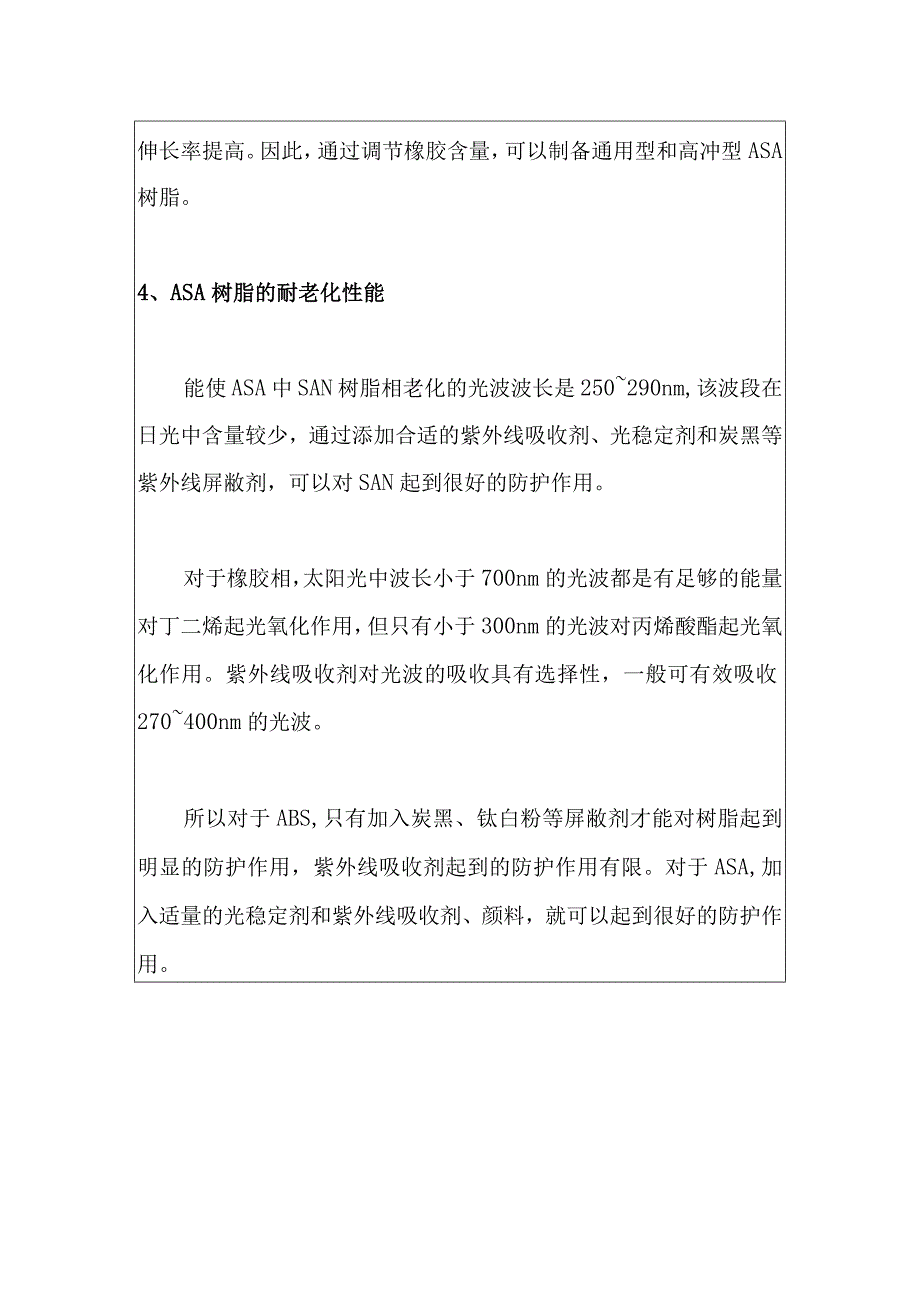

3、，耐化学品性提高。因此，改变与接枝的ASA粉掺混的SAN的种类、牌号，可以生产具有不同物性的产品，使牌号多样化。3、橡胶含量对ASA性能的影响一般说来，掺混的SAN品种固定时，提高橡胶含量，拉伸强度、弯曲强度、热变形温度、MI下降，而冲击强度、拉伸断裂伸长率提高。因此，通过调节橡胶含量，可以制备通用型和高冲型ASA树脂。4、ASA树脂的耐老化性能能使ASA中SAN树脂相老化的光波波长是250290nm,该波段在日光中含量较少，通过添加合适的紫外线吸收剂、光稳定剂和炭黑等紫外线屏敝剂，可以对SAN起到很好的防护作用。对于橡胶相，太阳光中波长小于700nm的光波都是有足够的能量对丁二烯起光氧化作用，但只有小于300nm的光波对丙烯酸酯起光氧化作用。紫外线吸收剂对光波的吸收具有选择性，一般可有效吸收270400nm的光波。所以对于ABS,只有加入炭黑、钛白粉等屏敝剂才能对树脂起到明显的防护作用，紫外线吸收剂起到的防护作用有限。对于ASA,加入适量的光稳定剂和紫外线吸收剂、颜料，就可以起到很好的防护作用。
