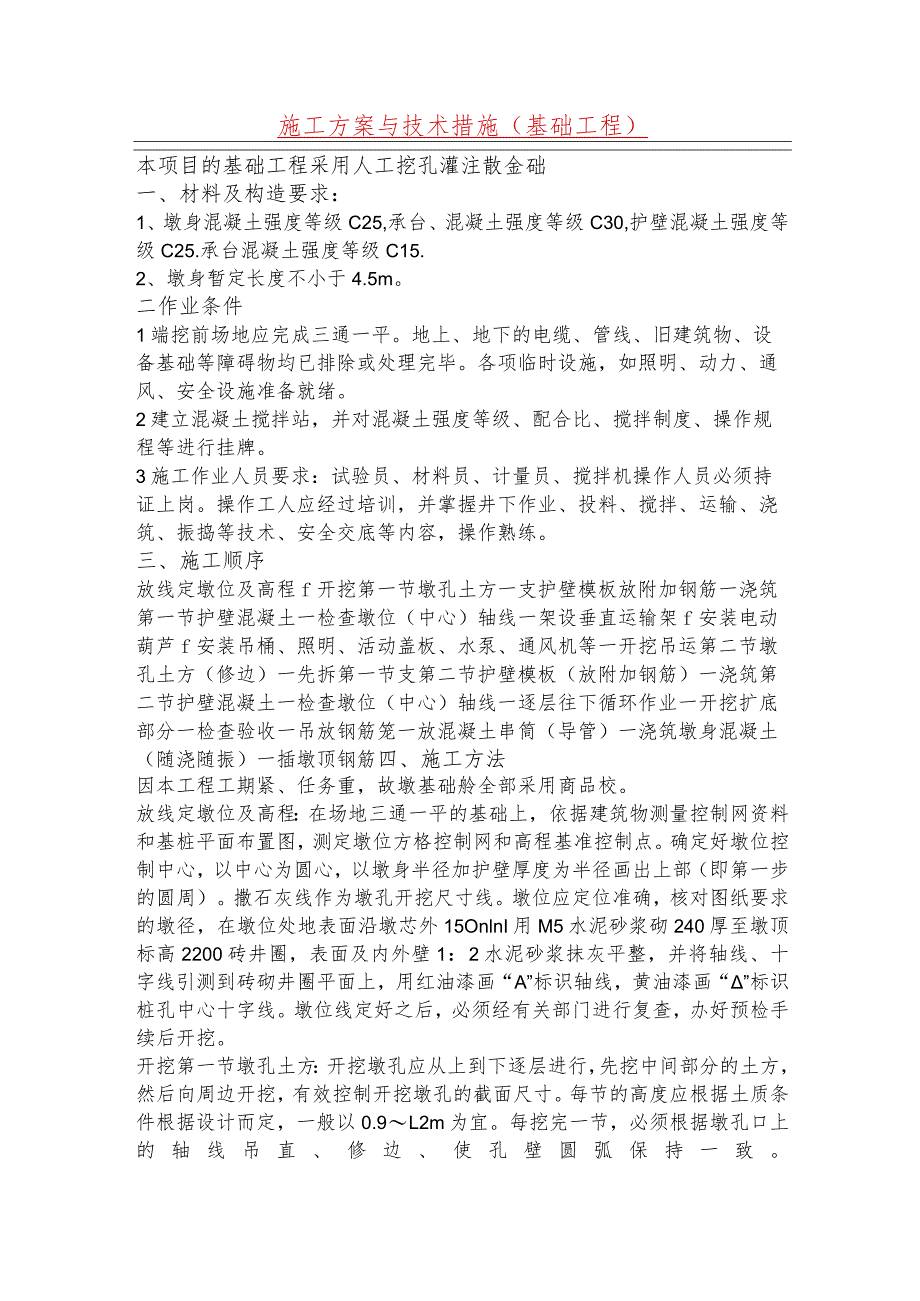

1、施工方案与技术措施（基础工程）本项目的基础工程采用人工挖孔灌注散金础一、材料及构造要求：1、墩身混凝土强度等级C25,承台、混凝土强度等级C30,护壁混凝土强度等级C25.承台混凝土强度等级C15.2、墩身暂定长度不小于4.5m。二作业条件1端挖前场地应完成三通一平。地上、地下的电缆、管线、旧建筑物、设备基础等障碍物均已排除或处理完毕。各项临时设施，如照明、动力、通风、安全设施准备就绪。2建立混凝土搅拌站，并对混凝土强度等级、配合比、搅拌制度、操作规程等进行挂牌。3施工作业人员要求：试验员、材料员、计量员、搅拌机操作人员必须持证上岗。操作工人应经过培训，并掌握井下作业、投料、搅拌、运输、浇筑、
2、振捣等技术、安全交底等内容，操作熟练。三、施工顺序放线定墩位及高程f开挖第一节墩孔土方一支护壁模板放附加钢筋一浇筑第一节护壁混凝土一检查墩位（中心）轴线一架设垂直运输架f安装电动葫芦f安装吊桶、照明、活动盖板、水泵、通风机等一开挖吊运第二节墩孔土方（修边）一先拆第一节支第二节护壁模板（放附加钢筋）一浇筑第二节护壁混凝土一检查墩位（中心）轴线一逐层往下循环作业一开挖扩底部分一检查验收一吊放钢筋笼一放混凝土串筒（导管）一浇筑墩身混凝土（随浇随振）一插墩顶钢筋四、施工方法因本工程工期紧、任务重，故墩基础舲全部采用商品校。放线定墩位及高程：在场地三通一平的基础上，依据建筑物测量控制网资料和基桩平面布置
3、图，测定墩位方格控制网和高程基准控制点。确定好墩位控制中心，以中心为圆心，以墩身半径加护壁厚度为半径画出上部（即第一步的圆周）。撒石灰线作为墩孔开挖尺寸线。墩位应定位准确，核对图纸要求的墩径，在墩位处地表面沿墩芯外15OnlnI用M5水泥砂浆砌240厚至墩顶标高2200砖井圈，表面及内外壁1：2水泥砂浆抹灰平整，并将轴线、十字线引测到砖砌井圈平面上，用红油漆画“A”标识轴线，黄油漆画“”标识桩孔中心十字线。墩位线定好之后，必须经有关部门进行复查，办好预检手续后开挖。开挖第一节墩孔土方：开挖墩孔应从上到下逐层进行，先挖中间部分的土方，然后向周边开挖，有效控制开挖墩孔的截面尺寸。每节的高度应根据土

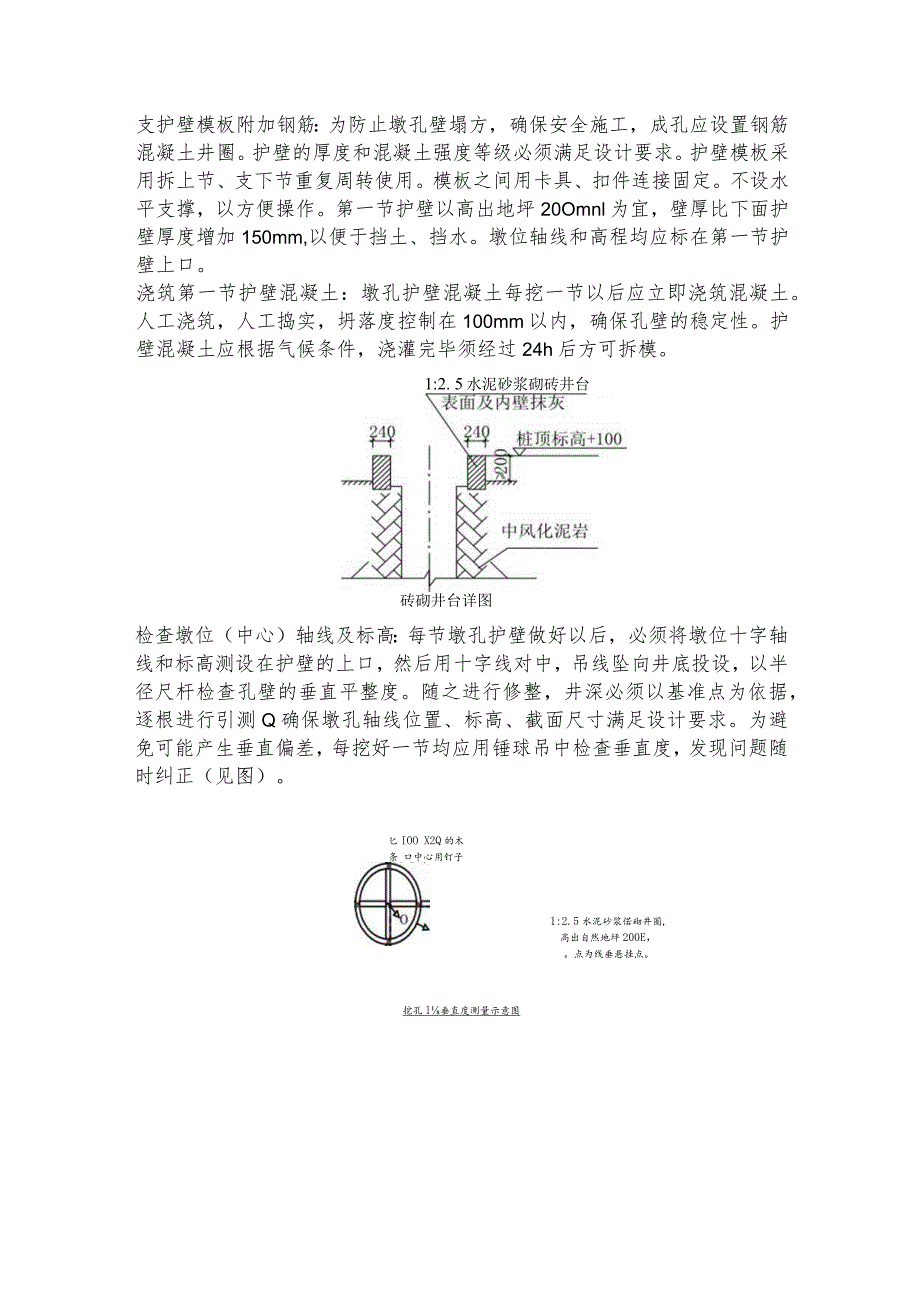

4、质条件根据设计而定，一般以0.9L2m为宜。每挖完一节，必须根据墩孔口上的轴线吊直、修边、使孔壁圆弧保持一致。支护壁模板附加钢筋：为防止墩孔壁塌方，确保安全施工，成孔应设置钢筋混凝土井圈。护壁的厚度和混凝土强度等级必须满足设计要求。护壁模板采用拆上节、支下节重复周转使用。模板之间用卡具、扣件连接固定。不设水平支撑，以方便操作。第一节护壁以高出地坪20Omnl为宜，壁厚比下面护壁厚度增加150mm,以便于挡土、挡水。墩位轴线和高程均应标在第一节护壁上口。浇筑第一节护壁混凝土：墩孔护壁混凝土每挖一节以后应立即浇筑混凝土。人工浇筑，人工捣实，坍落度控制在100mm以内，确保孔壁的稳定性。护壁混凝土应

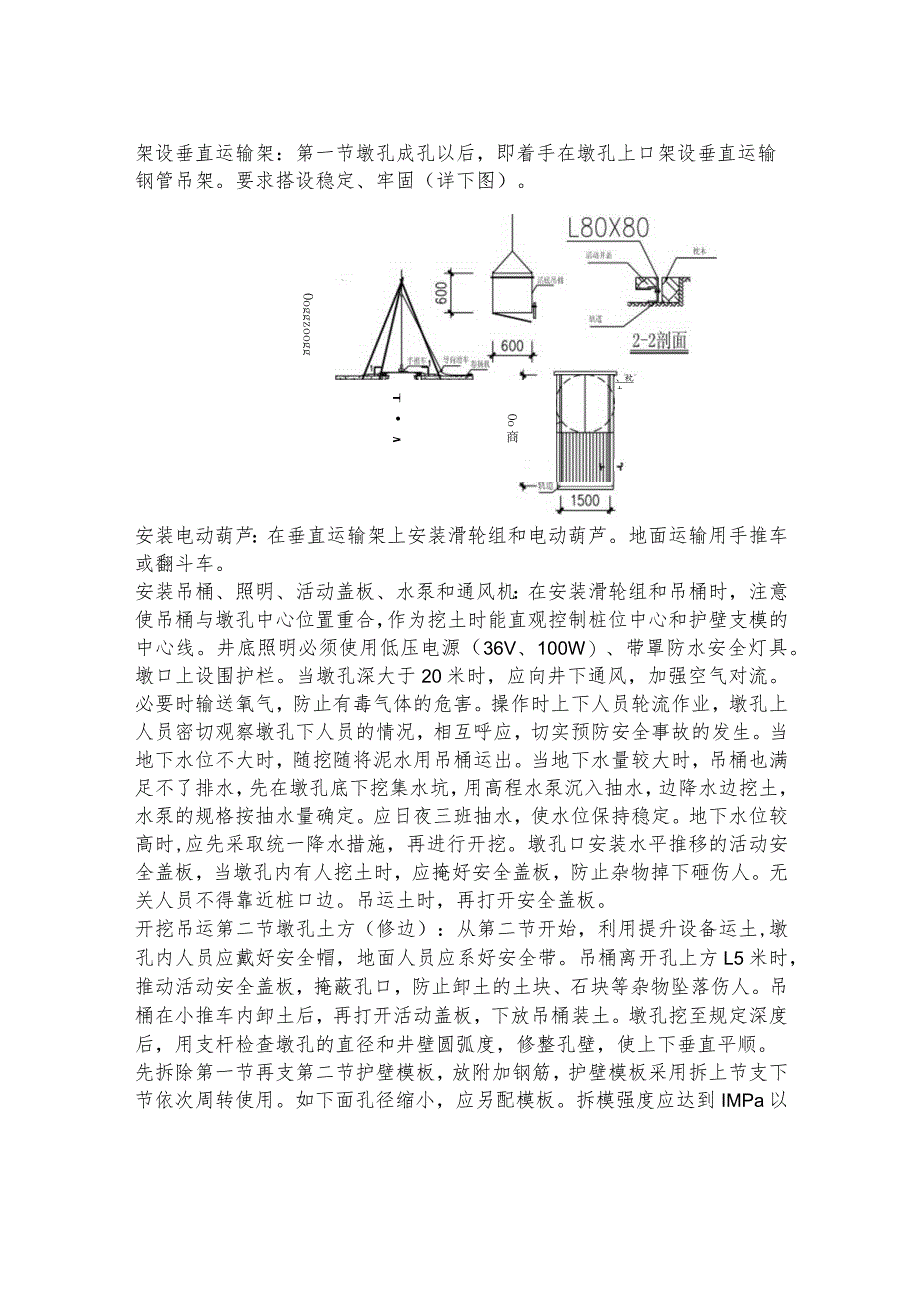

5、根据气候条件，浇灌完毕须经过24h后方可拆模。1:2. 5水泥砂浆砌砖井台砖砌井台详图匕IOO X2Q的木条 口中心用钉子相连检查墩位（中心）轴线及标高：每节墩孔护壁做好以后，必须将墩位十字轴线和标高测设在护壁的上口，然后用十字线对中，吊线坠向井底投设，以半径尺杆检查孔壁的垂直平整度。随之进行修整，井深必须以基准点为依据，逐根进行引测Q确保墩孔轴线位置、标高、截面尺寸满足设计要求。为避免可能产生垂直偏差，每挖好一节均应用锤球吊中检查垂直度，发现问题随时纠正（见图）。1:2.5水泥砂浆偌砌井圈,高出自然地坪200E，。点为线垂悬挂点。挖孔l垂直度测量示意图架设垂直运输架：第一节墩孔成孔以后，即着
6、手在墩孔上口架设垂直运输钢管吊架。要求搭设稳定、牢固（详下图）。、枕木OoggzooggIAOo商安装电动葫芦：在垂直运输架上安装滑轮组和电动葫芦。地面运输用手推车或翻斗车。安装吊桶、照明、活动盖板、水泵和通风机：在安装滑轮组和吊桶时，注意使吊桶与墩孔中心位置重合，作为挖土时能直观控制桩位中心和护壁支模的中心线。井底照明必须使用低压电源（36V、100W）、带罩防水安全灯具。墩口上设围护栏。当墩孔深大于20米时，应向井下通风，加强空气对流。必要时输送氧气，防止有毒气体的危害。操作时上下人员轮流作业，墩孔上人员密切观察墩孔下人员的情况，相互呼应，切实预防安全事故的发生。当地下水位不大时，随挖随将
7、泥水用吊桶运出。当地下水量较大时，吊桶也满足不了排水，先在墩孔底下挖集水坑，用高程水泵沉入抽水，边降水边挖土，水泵的规格按抽水量确定。应日夜三班抽水，使水位保持稳定。地下水位较高时,应先采取统一降水措施，再进行开挖。墩孔口安装水平推移的活动安全盖板，当墩孔内有人挖土时，应掩好安全盖板，防止杂物掉下砸伤人。无关人员不得靠近桩口边。吊运土时，再打开安全盖板。开挖吊运第二节墩孔土方（修边）：从第二节开始，利用提升设备运土,墩孔内人员应戴好安全帽，地面人员应系好安全带。吊桶离开孔上方L5米时，推动活动安全盖板，掩蔽孔口，防止卸土的土块、石块等杂物坠落伤人。吊桶在小推车内卸土后，再打开活动盖板，下放吊桶
8、装土。墩孔挖至规定深度后，用支杆检查墩孔的直径和井壁圆弧度，修整孔壁，使上下垂直平顺。先拆除第一节再支第二节护壁模板，放附加钢筋，护壁模板采用拆上节支下节依次周转使用。如下面孔径缩小，应另配模板。拆模强度应达到IMPa以上。模板上口留出高度为100nInI的混凝土浇筑口。浇筑第二节混凝土：混凝土用串筒运送，人工浇筑，人工振捣密实。混凝土可由试验确定掺入早强剂，以加速混凝土的硬化。检查墩位中心轴线及标高：以墩孔口的定位线为依据，逐节校测。逐层往下循环作业，将墩孔挖至设计深度，清除虚土,检查土质情况，桩底应支撑在设计所规定的持力层上。开挖扩底部分：挖扩底墩应先将扩底部位墩身的圆柱体挖好，在按设计扩
9、底部位的尺寸、形状自上而下削土；如设计无明确要求，扩底直径一般为L5d3.0d0扩底部位的变径尺寸为1：4o检查验收：成孔以后必须对墩身直径、扩头尺寸、孔底标高、墩位中线、井壁垂直度、虚土厚度进行全面测定。做好施工记录，办理隐蔽验收手续，并经监理工程师或建设单位项目负责人组织勘察、设计单位检查签字后方可进行封底施工。吊放钢筋笼：钢筋笼按设计要求配置，运输及吊装应防止扭转弯曲变形，根据规定加焊内固定筋（详下图）。钢筋笼放入前应绑好砂浆垫块，按设计要求一般为70mm（钢筋笼四周，在主筋上每隔34m左右设一个中20耳环，作为定位垫块；吊放钢筋笼时，要对准孔位，直吊扶稳、缓慢下沉，避免碰撞孔壁。钢筋笼
10、放到设计位置时，应立即固定。遇到两段钢筋笼连接时，应采用双面焊接，接头数按50%错开，以确保钢筋位置正确，保护层厚度符合要求。钢筋笼加固图耳环构造上、下节钢筋笼主筋对接浇筑墩身混凝土：用溜槽向墩孔内浇筑混凝土。当高度超过3m时应用串筒，串筒末端离孔底高度不宜大于2m。墩孔深度超过12m时，宜采用混凝土导管浇筑。浇筑混凝土应连续进行，分层振捣密实。一般第一步宜浇筑到扩底部位的顶面，然后浇筑上部混凝土。分层高度以捣固的工具而定，但不大于1.5m。水下浇灌应按水下浇灌混凝土的规定施工。混凝土浇筑到墩顶时，应适当超过墩顶设计标高，以保证在剔除浮浆后，墩顶标高符合设计要求。墩顶上的插筋应保证设计尺寸，垂
11、直插入。夏天、雨期施工：当夏季温度高于30。C时，应根据具体情况对混凝土采取缓凝措施。雨天不宜进行人工挖孔墩的施工。如确需施工时，现场必须做好排水的措施，严防地面雨水流入墩孔内，致使墩孔塌方。人工成孔采用爆破的施工方法掘进时，严格控制每次放炮的土层厚度,不能破坏已形成的混凝土护壁及持力层结构，严格执行监炮制度，使放炮活动始终处于受控状态。爆破的施工方法另见相关主题方案。五、墩基础柱试块留置因本工程工期紧、任务重，墩基础舲要求内掺早强剂。墩基础硅试块的留置数量应符合设计及规范要求，所有试块制作必须有监理工程师现场监督取样，制作成型，做好标记并放在指定的地方进行养护，确保试块的真实性。六、质量标准1挖孔墩的检验，应按现行有关规定、质量验收规范、设计文件的质量要求进行。2人工挖孔灌注墩质量必须符合混凝土灌注桩（钢筋笼）工程检验批质量验收记录表和混凝土灌注桩工程检验批质量验收记录表中的规定。
