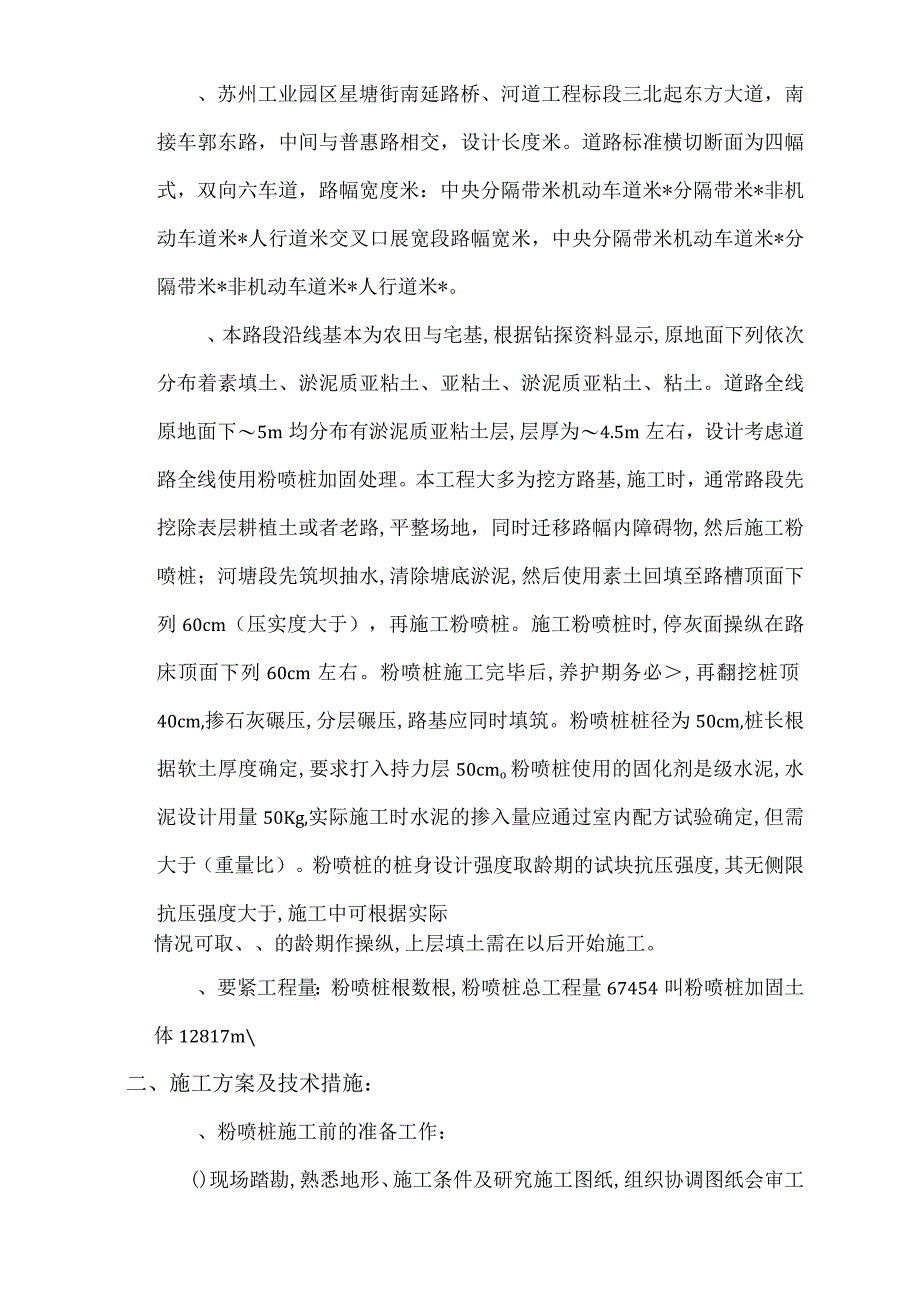

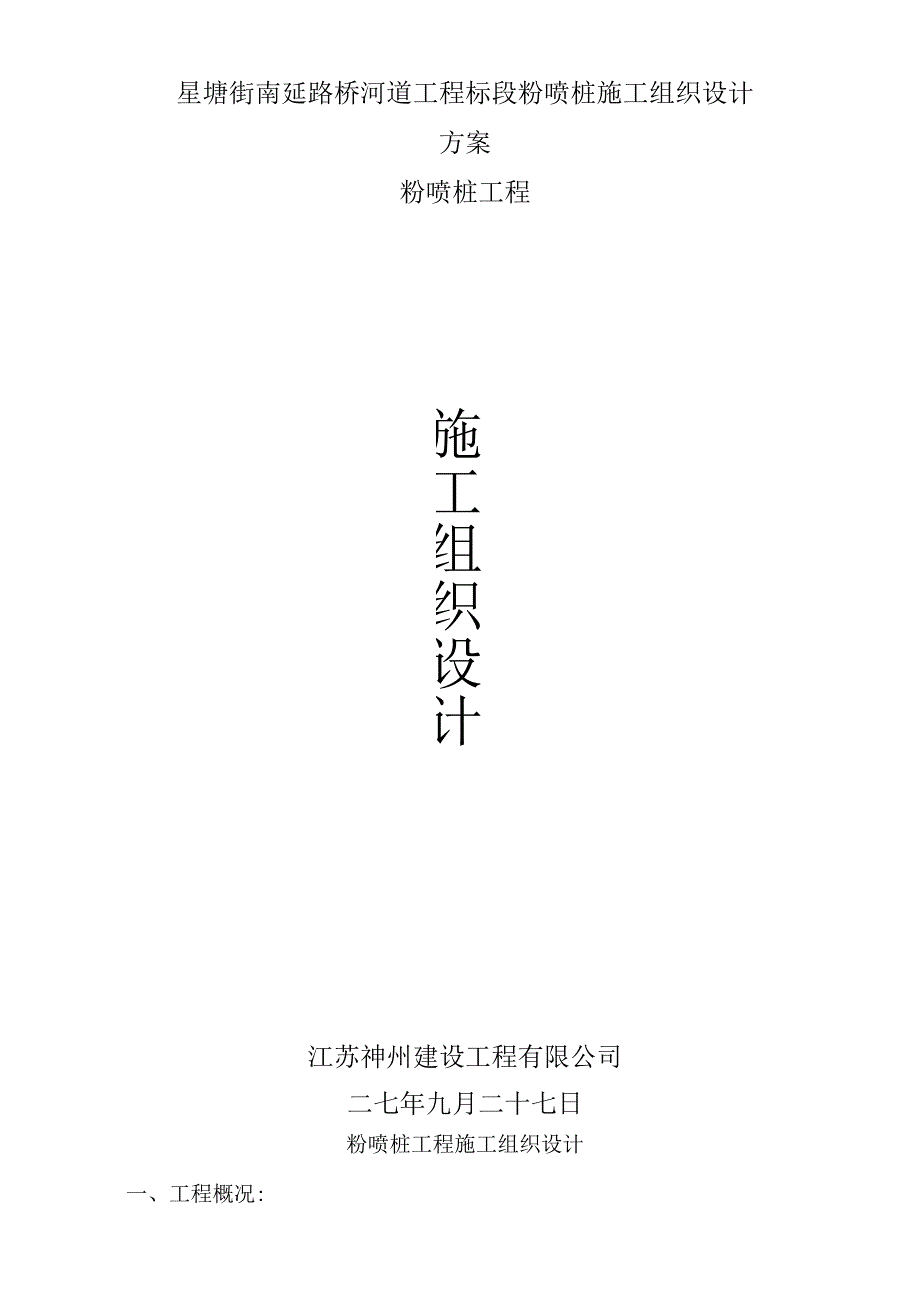

1、星塘街南延路桥河道工程标段粉喷桩施工组织设计方案粉喷桩工程施工组织设计江苏神州建设工程有限公司二七年九月二十七日粉喷桩工程施工组织设计一、工程概况:、苏州工业园区星塘街南延路桥、河道工程标段三北起东方大道，南接车郭东路，中间与普惠路相交，设计长度米。道路标准横切断面为四幅式，双向六车道，路幅宽度米：中央分隔带米机动车道米*分隔带米*非机动车道米*人行道米交叉口展宽段路幅宽米，中央分隔带米机动车道米*分隔带米*非机动车道米*人行道米*。、本路段沿线基本为农田与宅基,根据钻探资料显示,原地面下列依次分布着素填土、淤泥质亚粘土、亚粘土、淤泥质亚粘土、粘土。道路全线原地面下5m均分布有淤泥质亚粘土层,
2、层厚为4.5m左右，设计考虑道路全线使用粉喷桩加固处理。本工程大多为挖方路基,施工时，通常路段先挖除表层耕植土或者老路,平整场地，同时迁移路幅内障碍物,然后施工粉喷桩；河塘段先筑坝抽水,清除塘底淤泥,然后使用素土回填至路槽顶面下列60cm（压实度大于），再施工粉喷桩。施工粉喷桩时,停灰面操纵在路床顶面下列60cm左右。粉喷桩施工完毕后,养护期务必,再翻挖桩顶40cm,掺石灰碾压,分层碾压,路基应同时填筑。粉喷桩桩径为50cm,桩长根据软土厚度确定,要求打入持力层50cmo粉喷桩使用的固化剂是级水泥,水泥设计用量50Kg,实际施工时水泥的掺入量应通过室内配方试验确定,但需大于（重量比）。粉喷桩的

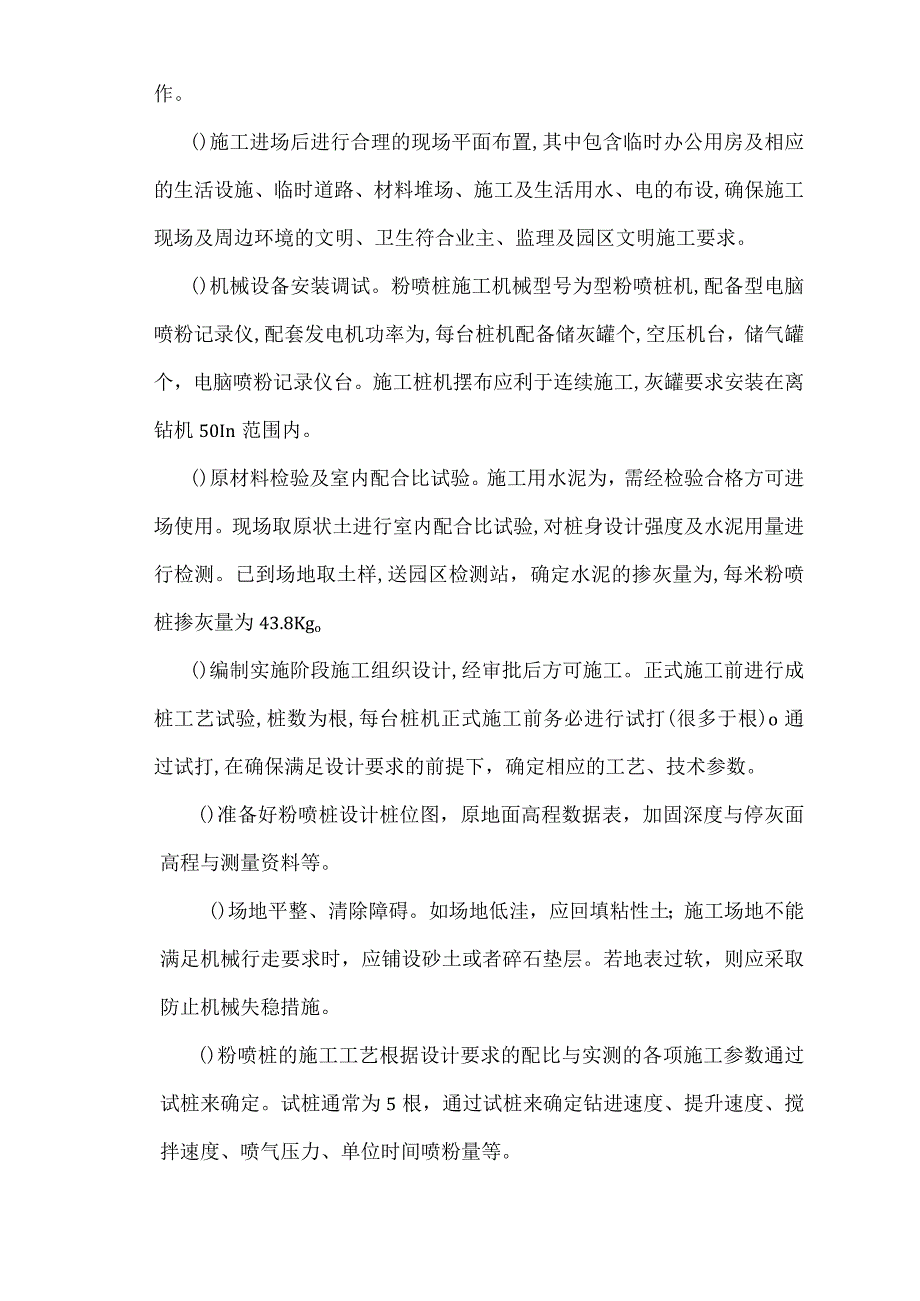

3、桩身设计强度取龄期的试块抗压强度,其无侧限抗压强度大于,施工中可根据实际情况可取、的龄期作操纵,上层填土需在以后开始施工。、要紧工程量：粉喷桩根数根,粉喷桩总工程量67454叫粉喷桩加固土体12817m二、施工方案及技术措施：、粉喷桩施工前的准备工作：()现场踏勘,熟悉地形、施工条件及研究施工图纸,组织协调图纸会审工作。()施工进场后进行合理的现场平面布置,其中包含临时办公用房及相应的生活设施、临时道路、材料堆场、施工及生活用水、电的布设,确保施工现场及周边环境的文明、卫生符合业主、监理及园区文明施工要求。()机械设备安装调试。粉喷桩施工机械型号为型粉喷桩机,配备型电脑喷粉记录仪,配套发电机功
4、率为,每台桩机配备储灰罐个,空压机台，储气罐个，电脑喷粉记录仪台。施工桩机摆布应利于连续施工,灰罐要求安装在离钻机50In范围内。()原材料检验及室内配合比试验。施工用水泥为，需经检验合格方可进场使用。现场取原状土进行室内配合比试验,对桩身设计强度及水泥用量进行检测。已到场地取土样,送园区检测站，确定水泥的掺灰量为,每米粉喷桩掺灰量为43.8Kgo()编制实施阶段施工组织设计,经审批后方可施工。正式施工前进行成桩工艺试验,桩数为根,每台桩机正式施工前务必进行试打(很多于根)o通过试打,在确保满足设计要求的前提下，确定相应的工艺、技术参数。()准备好粉喷桩设计桩位图，原地面高程数据表，加固深度与
5、停灰面高程与测量资料等。()场地平整、清除障碍。如场地低洼，应回填粘性土；施工场地不能满足机械行走要求时，应铺设砂土或者碎石垫层。若地表过软，则应采取防止机械失稳措施。()粉喷桩的施工工艺根据设计要求的配比与实测的各项施工参数通过试桩来确定。试桩通常为5根，通过试桩来确定钻进速度、提升速度、搅拌速度、喷气压力、单位时间喷粉量等。、粉喷桩施工工艺流程：()清表、原地面平整,根据设计要求,先挖除耕植土,整平原地面至粉喷桩施工高程1.50m处(位于雨污管道位置的粉喷桩施工至管基底部,污水干管位置的粉喷桩可不打)清除施工区域内空中、地面、地下的一切障碍物。O布设桩位。根据设计图纸及有关要求绘制桩位点状
6、网格图报监理工程师批准后，根据布桩图及路线中桩、操纵桩,现场用钢卷尺定出每一根桩的桩位,用竹签插入土层标定位置,并用石灰加以突出(桩位误差不得超过5cm,桩间距误差不得超过IoCn)o()桩机就位,校正桩架垂直度W；丈量钻杆长度,使之满足设计要求并保证3m左右的预留长度。()水泥过筛后加入灰罐，防止水泥块或者其他块状物体进入灰罐。()关闭粉喷桩机灰路阀门，打开气路阀门。()开始钻机,揪下电脑喷粉记录仪按钮开始记录，启动空压机并缓慢打开气路压阀,对钻机供气。()观察压力表读数，随钻杆下钻压力增大而调节压差，使后阀较前阀大压差。()钻头钻到持力层后，停钻，通知送灰人员送灰，空钻分钟，待水泥灰送到桩
7、底部后反转提升(或者直接提钻,待水泥灰送达钻头处后再望下打至蜜感底部)。视地质或者其他情况调整转速,喷灰成桩,钻头提至地面下O.5m时停止供灰。()关闭送灰阀，打开供气阀，钻机正转下钻复搅，复搅深度为桩长的。()提升至停灰面顶旋转分钟,将钻头提离地面0.2mo()打开阀门,减压放气。()施工中应注意电流表读数,粉喷桩钻机钻到桩底标高时，电流表读数要265A,但千万不要75A。()钻机移位,进行下一根桩施工。施工完毕,整平场地,测量标高,整理施工记录。()粉喷桩施工完毕后，翻挖表面40cm松散土及粉喷桩,掺石灰后回填碾压并填筑路基。三、施工人员组织：粉喷桩施工在项目经理与项目经理部的领导下施工。
8、具体人员组织见下表:序号岗位人员要紧职责项目经理江玉刚全面领导工程施工,是工程质量、进度、安全、效益的第一责任人项目总工李发军全面负责工程的技术及质量管理工作技术组张来军协助技术负责人的技术工作,收集汇总技术资料施工员施松林、杨晓彬等负责施工生产管理，负责桩位放线等有关工作，是质量保证的重要管理人质检员施松林负责各项目质量检查监督工作测量员尹磊负责整个工程量工作,确保桩位正确,桩身垂直安全员陈中负责施工安全教育,使职工树立安全意识,监督劳动保护，建立文明施工材料员杨春蕾做好材料供应,计划与消耗统计工作，对进场材料进行有关验收与认真保管后勤员人负责场地文明生产,保障职工生活供给喷粉桩机台人按规范
9、设计质量要求,负责粉喷桩施工电工机修陆建良负责设备的修理、保养四、要紧机具设备及用电计划：本工程投入型粉喷桩机台,其他设备及用电计划如下表:序号设备名称数量单机功率()总功率()备注钻机空压机发电机台、其他小型设备套生产照明双轮手推车辆全站仪台水准仪台五、材料进场计划:本工程要紧材料为普通硅酸盐水泥,总用量为：，为了保证工程施工,先进以后每天根据进度情况合理安排，保证现场很多于的水泥库存量，根据施工实际情况,全面制定出水泥用量计划。六、工程进度计划：本工程深层搅拌桩计划开工日期：年月日，计划竣工日期年月B,施工总工期天(详见施工进度计划表)O日期月月西东七、质量保证体系：（一）建立质量保证体系
10、管理网络,推行全面质量管理，实行以项目经理负责的质量安全管理体系与总工程师负责的质检、试验、测量三个质量保证体系，贯彻质量管理与质量保证族标准一系列现代企业制度,确保工程质量达标,争创优质工程；加强质量思想教育，树立“质量第一”的观念,加强技术业务培训工作；建立工地试验室,各类检测设备齐全,工程质检人员做好检测、检验工作。安全员 成以亮（二）施工准备阶段的质量管理要做好设计图纸的技术交底工作,做好交底记录,进行测量放线,验收原材料的质量。(三)生产阶段的质量管理严格执行按照建筑地基处理规范中华人民共与国行业标准粉体喷搅法加固软弱层技术规范()及设计图纸的各项规定。质量要求见下表：序号项目单位规
11、定值同意偏差检查方法说明桩轴线位移用全站仪检查钻杆倾斜度用全站仪或者水平尺检查桩长不短于设计值喷粉前检查现场计量测量单桩喷粉量电脑计量仪桩体无侧限抗压强度(龄期天)2桩头(四)保证质量的具体措施()输灰泵送灰经输灰管达到搅拌机喷灰口的时间，应在施工前作好测定，预搅下沉与粉喷搅拌提升速度均为0.50m,重复搅拌提升速度均为L47m空气压力。()施工工艺应根据设计要求与施工规程进行。()搅拌机喷粉搅拌深度误差不得大于5cm,时间误差不得大于秒。搅拌机每次下沉或者提升的时间及喷粉量与泵送水泥时间应有专人记录,施工中如发现问题,应及时处理。()喷粉所用的水泥材料务必是新鲜水泥,严禁使用受潮湿不合格及无
12、保证书的水泥。O喷粉阶段不同意发生断灰现象，输粉管道不能发生堵塞，如遇停电、机械故障造成停灰,应采取复打措施,复打深度重叠Im以上,成桩后开盖检查,如发现用灰量不够,立即补喷。0为保证粉体桩的垂直度偏差不超过,应注意起吊设备的平整度与导向架对地面的垂直度,机上配水平尺，随时检查机架的垂直度，发现倾斜或者位移,及时调整。()做好施工记录,做到认真、准确、真实,成桩过程中如有特殊情况影响桩身质量,务必如实记录并及时与设计部门联系，以便及时处理。()机械安全措施,严格执行岗位责任制与安全操作规程。()对钻头定期检查，直径磨耗量WlCnb钻头直径主53cmo(五)工程结束后的质量管理0工程结束后要做好
13、全部原始资料的汇总计算,土方开挖桩头要人工开挖,严禁用大锤直接夯击桩头。要配合做好检测工作。()本粉喷桩工程的质量等级要满足设计要求，符合规范标准，成桩天内可用轻便触探进行桩质量抽检,触探点应在桩径方向处,抽检频率为。对不符合要求的桩进行桩头补强。()成桩天后在桩体上部(桩顶下列0.5m、LOn1、1.5m)截取三段桩体进行现场桩身无侧限抗压强度试验。检查频率为。,每一工点不得少于根。0在取得粉喷桩材料与波速关系的前提下，可采取小应变动测法进行桩长及成桩均匀性的定性检查。八、冬、雨季施工措施：、冬季施工措施O准备工作有关冻期施工的工程，应预先做好各项准备工作，对各项设施与用料提早采取防雪、防冻
14、等措施，专门制定安全措施。冻期施工，为防止气温的突然下降，免使工程遭受冻害，须在冻期施工前后的时间内随时注意天气的变化，并及时采取防冻措施。O安全防护加强放火、防冻、防电与粉尘污染等安全防护措施，并派专人负责经常检查及时处理完善。安排生产尽量躲开高寒与冰冻天气，以免造成人身伤害事故。、雨季施工措施O在工程场地包含生活区与施工区(特别是水泥库)做好排水工作，设置排水沟与集水井，配备合适流量的水泵，用以排除地表积水与防止水泥受潮。O加强与当地气象部门的联系，在确保质量与安全的前提下，做好雨天施工生产安排，尽量减少雨季对施工工期的影响。O对施工材料要做好防雨准备，对作业现场的电器、开关箱与通讯线路采取必要的防雨措施，以免发生触电、漏电等安全事故。总之，考虑到雨季、冬季的特点，合理安排工程项目，确保工程流水作业的步序总体推进，尽量减少对工程进度的影响。九、安全生产措施：()贯彻“安全第一,预防为住”的方针，以项目经理为第一安全责任人。O设专职安全员，负责工地安全管理工作,各班组设兼职安全员。项目经理、施工负责人、专职安全员构成项目安全委员会,督促项目的安全生产。0工人进场由安全员进行安全教育，进场后施工人
