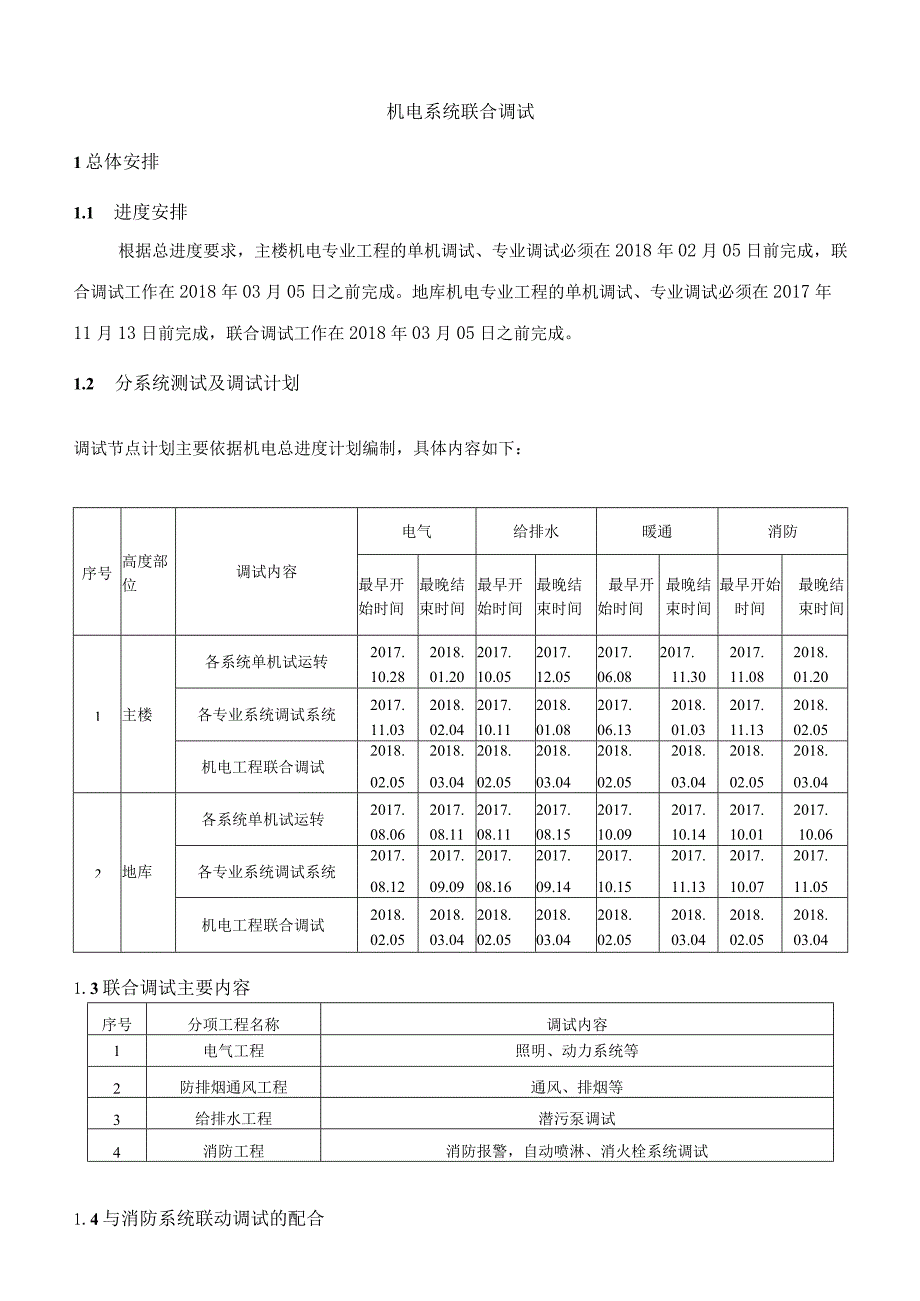

1、机电系统联合调试1总体安排1.1 进度安排根据总进度要求，主楼机电专业工程的单机调试、专业调试必须在2018年02月05日前完成，联合调试工作在2018年03月05日之前完成。地库机电专业工程的单机调试、专业调试必须在2017年11月13日前完成，联合调试工作在2018年03月05日之前完成。1.2 分系统测试及调试计划调试节点计划主要依据机电总进度计划编制，具体内容如下：序号高度部位调试内容电气给排水暖通消防最早开始时间最晚结束时间最早开始时间最晚结束时间最早开始时间最晚结束时间最早开始时间最晚结束时间各系统单机试运转2017.2018.2017.2017.2017.2017.2017.20
2、18.10.2801.2010.0512.0506.0811.3011.0801.20主楼各专业系统调试系统2017.2018.2017.2018.2017.2018.2017.2018.111.0302.0410.1101.0806.1301.0311.1302.05机电工程联合调试2018.2018.2018.2018.2018.2018.2018.2018.02.0503.0402.0503.0402.0503.0402.0503.04各系统单机试运转2017.2017.2017.2017.2017.2017.2017.2017.08.0608.1108.1108.1510.0910.1
3、410.0110.06地库各专业系统调试系统2017.2017.2017.2017.2017.2017.2017.2017.208.1209.0908.1609.1410.1511.1310.0711.05机电工程联合调试2018.2018.2018.2018.2018.2018.2018.2018.02.0503.0402.0503.0402.0503.0402.0503.041.3联合调试主要内容序号分项工程名称调试内容1电气工程照明、动力系统等2防排烟通风工程通风、排烟等3给排水工程潜污泵调试4消防工程消防报警，自动喷淋、消火栓系统调试1.4与消防系统联动调试的配合为保证系统联动调试顺利

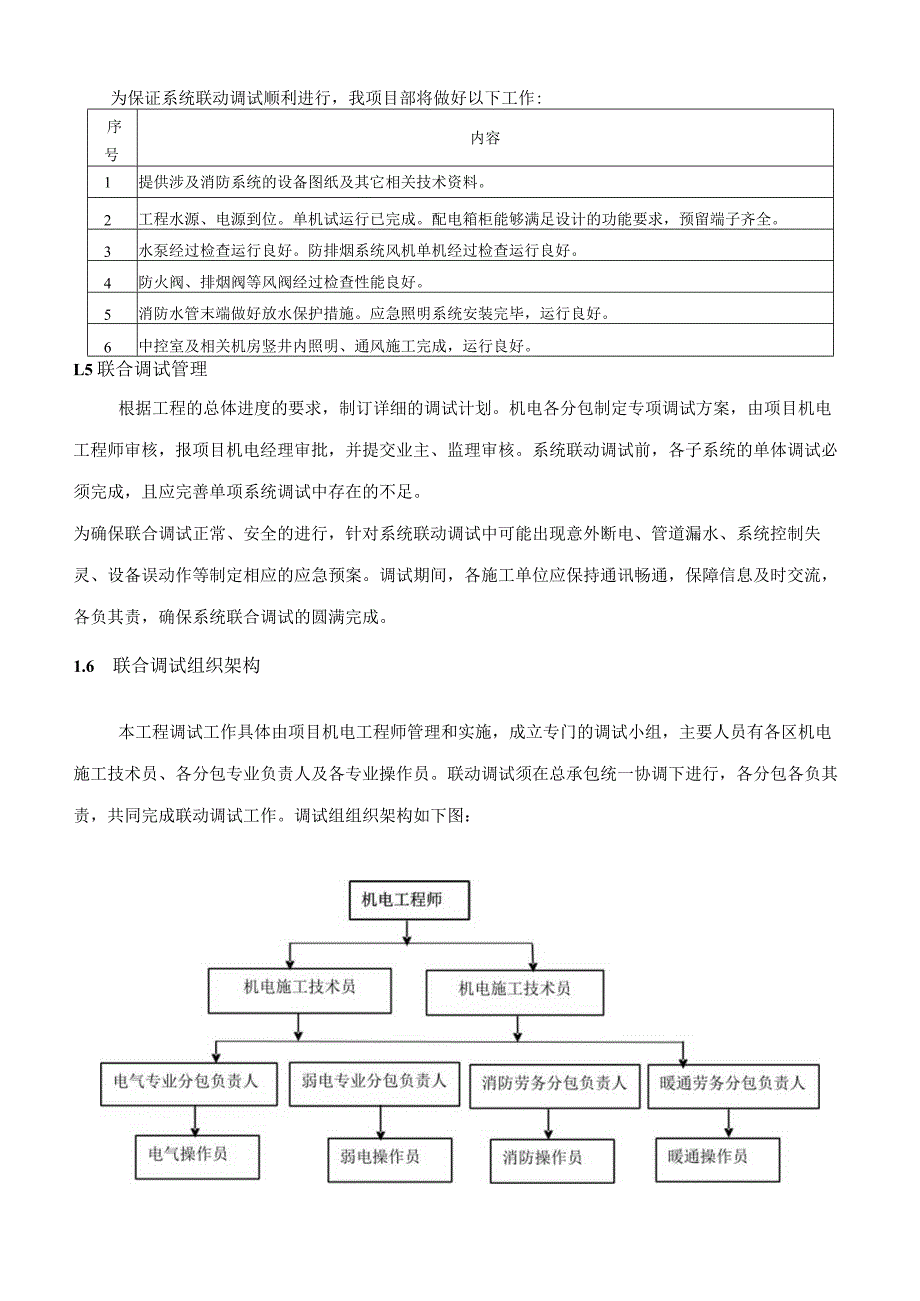

4、进行，我项目部将做好以下工作:序号内容1提供涉及消防系统的设备图纸及其它相关技术资料。2工程水源、电源到位。单机试运行已完成。配电箱柜能够满足设计的功能要求，预留端子齐全。3水泵经过检查运行良好。防排烟系统风机单机经过检查运行良好。4防火阀、排烟阀等风阀经过检查性能良好。5消防水管末端做好放水保护措施。应急照明系统安装完毕，运行良好。6中控室及相关机房竖井内照明、通风施工完成，运行良好。L5联合调试管理根据工程的总体进度的要求，制订详细的调试计划。机电各分包制定专项调试方案，由项目机电工程师审核，报项目机电经理审批，并提交业主、监理审核。系统联动调试前，各子系统的单体调试必须完成，且应完善单项
5、系统调试中存在的不足。为确保联合调试正常、安全的进行，针对系统联动调试中可能出现意外断电、管道漏水、系统控制失灵、设备误动作等制定相应的应急预案。调试期间，各施工单位应保持通讯畅通，保障信息及时交流，各负其责，确保系统联合调试的圆满完成。1.6 联合调试组织架构本工程调试工作具体由项目机电工程师管理和实施，成立专门的调试小组，主要人员有各区机电施工技术员、各分包专业负责人及各专业操作员。联动调试须在总承包统一协调下进行，各分包各负其责，共同完成联动调试工作。调试组组织架构如下图：1.7 联合调试人员职责表序号岗位/部门主要职责1机电工程师制定调试的规章制度、组织制定调试工作的总体工作计划和方案

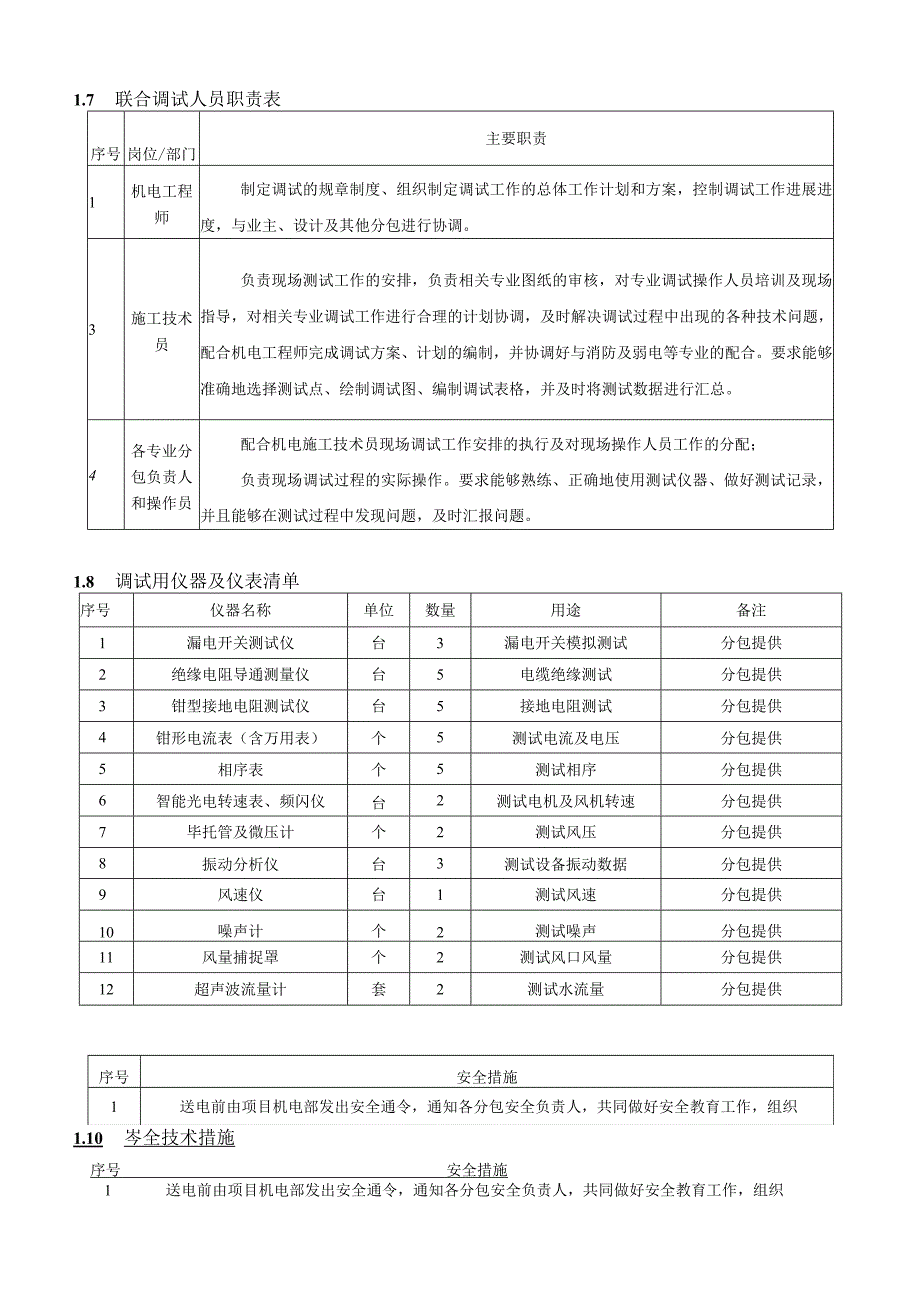

6、，控制调试工作进展进度，与业主、设计及其他分包进行协调。3施工技术员负责现场测试工作的安排，负责相关专业图纸的审核，对专业调试操作人员培训及现场指导，对相关专业调试工作进行合理的计划协调，及时解决调试过程中出现的各种技术问题，配合机电工程师完成调试方案、计划的编制，并协调好与消防及弱电等专业的配合。要求能够准确地选择测试点、绘制调试图、编制调试表格，并及时将测试数据进行汇总。4各专业分包负责人和操作员配合机电施工技术员现场调试工作安排的执行及对现场操作人员工作的分配；负责现场调试过程的实际操作。要求能够熟练、正确地使用测试仪器、做好测试记录，并且能够在测试过程中发现问题，及时汇报问题。1.8
7、调试用仪器及仪表清单序号仪器名称单位数量用途备注1漏电开关测试仪台3漏电开关模拟测试分包提供2绝缘电阻导通测量仪台5电缆绝缘测试分包提供3钳型接地电阻测试仪台5接地电阻测试分包提供4钳形电流表（含万用表）个5测试电流及电压分包提供5相序表个5测试相序分包提供6智能光电转速表、频闪仪台2测试电机及风机转速分包提供7毕托管及微压计个2测试风压分包提供8振动分析仪台3测试设备振动数据分包提供9风速仪台1测试风速分包提供10噪声计个2测试噪声分包提供11风量捕捉罩个2测试风口风量分包提供12超声波流量计套2测试水流量分包提供序号安全措施1送电前由项目机电部发出安全通令，通知各分包安全负责人，共同做好安
8、全教育工作，组织1.10 岑全技术措施序号安全措施1送电前由项目机电部发出安全通令，通知各分包安全负责人，共同做好安全教育工作，组织序号安全措施机电调试人员及操作人员学习电气安全操作规程，作为试机人员运行值班人员上岗前培训。2调试人员必须熟悉掌握电气安全操作规程，并必须上岗前参加培训。有特殊工种（电工）操作证，并具有实际处理事故的独立能力。3做好保证安全组织措施：试机、送电过程，严格履行工作票制度、操作票制度。供电干线停送电，由机电工程师与变电所、电房值班长进行面对面联系，并填写工作票签名后进行，恢复送电必须接到原申请人通知后进行。4在带电线路检查测试工作，设专人监护。为保证调试人员在工作地点
9、，防止突然来电，对有可能送电到停电设备的各回路必须挂好警示牌。5在带电的电流互感器的二次回路测试工作，采取防止二次侧开路措施。断开电流互感器的二次回路前在专用短路端子上，用短路片或短路线短路防止产生高电压，工作时不得断开永久接地点。6在进行带电的电流互感器二次回路测试工作时，采取防止二次侧开路措施。在断开电流互感器的二次回路前，在专用短路端子上，用短路片或短路线采取人为短路，防止产生高电压。工作时不得断开永久接地点。7对于工程尚未完成部位，在配电箱挂上“禁止合闸”标示詈，并把开关下桩引出线拆除，灯具分支干线，在有可能来电的线头，用绝缘胶布包扎好。8电房及各配电间挂上标志牌，门加锁，由专人负责。
10、配备有一定数量干粉、灭火器，受电前及受电期间，严禁非值班人员进入。9送电完毕，供电正常后，必须撤除外电源，禁止乱拉乱接电线，防止外电源反馈进入变电所，造成事故。10配电室送电后应装设门锁，并设人员值班。11必须做到每天配电的运行记录，作为内部工作沟通的渠道，了解每天的送电详细情况，保障配电的正常运行,2电气系统调试2.1 电气系统的主要调试内容见下表:序号调试位置调试的具体内容1动力配低压电缆的绝缘测试，动力配电系统送电。序号调试位置调试的具体内容电干线2现场配电箱柜测试接地装置的接地电阻、二次接线绝缘电阻值测试及耐压试验、配电箱柜的保护装置动作试验、控制回路的模拟动作试验。3照明系统照明试运
11、行，应急照明系统调试运行。2.2 动力配电干线的测试及送电（1）低压配电电缆检查测试1）电缆相关部位检查：序号检查内容1检查送电和受电端电缆铜接头螺栓、平垫圈、弹簧垫圈是否齐全、螺母拧紧是否到位。2检查电缆进出送电柜、受电柜的柜底板、柜顶板的电缆孔胶木板是否补齐，防火泥是否夯实。对于电缆弯头在箱外盖板无法盖上，需加装套箱的应及时在送电前处理好，否则不允许送电。3检查电缆、电缆桥架，通过墙壁、穿过楼板电缆，电缆桥架和墙壁、楼板空隙是否已经用防火泥、胶木板封堵。未完成封堵仅能试送电，不能正常投入4复核电缆的相序，特别是系统中的双拼电缆的相序正确与否.2）电缆绝缘测试使用IkV数字兆欧表进行绝缘测试
12、，无卤低压电力电缆分别对相间、相对地、零对地进行绝缘测试，其阻值不能小于0.5MQ。对于矿物绝缘电力电缆的绝缘测试需用IkV兆欧表测试电缆每芯的绝缘电阻，要求逐根测量导线和导线、导线与铜护层之间的绝缘电阻，测试值均应在20MQ以上，如低于20MQ则应找出受潮处并用喷灯火焰加热逐潮，直至达到20MQ以上。距离长的电缆测试后应进行放电处理。3）送电操作序号具体操作1操作中，应严格执行监护制，要求每操作一步都作复诵。如当受令人接到送电命令，并复诵无误后方可执行；2操作必须由两人执行，其中由对设备较熟悉者作看护；序号具体操作3操作时，应有专人在受电端监护并负责验电，验电应使用万用表；4操作结束后，应在
13、已送电单元的电箱或操作开关上挂上标示牌。23现场配电箱(柜)调试(1)设备检查序号检查内容1配电箱柜试运行前，检查配电箱柜内有无杂物，安装是否符合质量评定标准，相色、铭牌号是否齐全。2箱柜门及框架和内部的接地或接零检查。3装有电器的可开启门、门和框架的接地端子应用裸编织铜线连接，且有接地标识。4箱柜内保护导体应有裸露的连接外部保护导体的端子。5照明箱内应分别设置零线(N)和保护地线(PE)汇流排，零线和保护地线经汇流排配出。6明敷接地干线沿长度方向每段15-100nim分别涂以黄色和绿色相间的条纹。7测试接地装置的接地电阻值必须符合设计要求。8柜内检查：依据施工设计图纸及变更文件，核对柜内的元
14、件规格、型号、安装位置应正确；柜内两侧的端子排不能缺少；各导线的截面应符合图纸的规定；逐线检查柜内各设备间的连线及由柜内设备引至端子排的连线。9柜间联络电缆检查：柜与柜之间的联络电缆需逐一校对：在回路查线的同时应检查导线、电缆、继电器、开关、按钮、接线端子的标记是否与图纸相符。10操作装置的检查：主要检查接线是否正确，操作是否灵活，辅助触点动作是否准确。11电流回路和电压回路的检查：电流互感器接线正确，极性正确，二次侧不准开路，准确度符合要求。(2)调试方法本工程配电箱柜数量很多，配电箱柜内低压电器的验收调试主要依托厂家的设备出厂验收及相关支持，安装前一般只作外观检验，但在各专业联合调试中需要对部分配电箱柜
