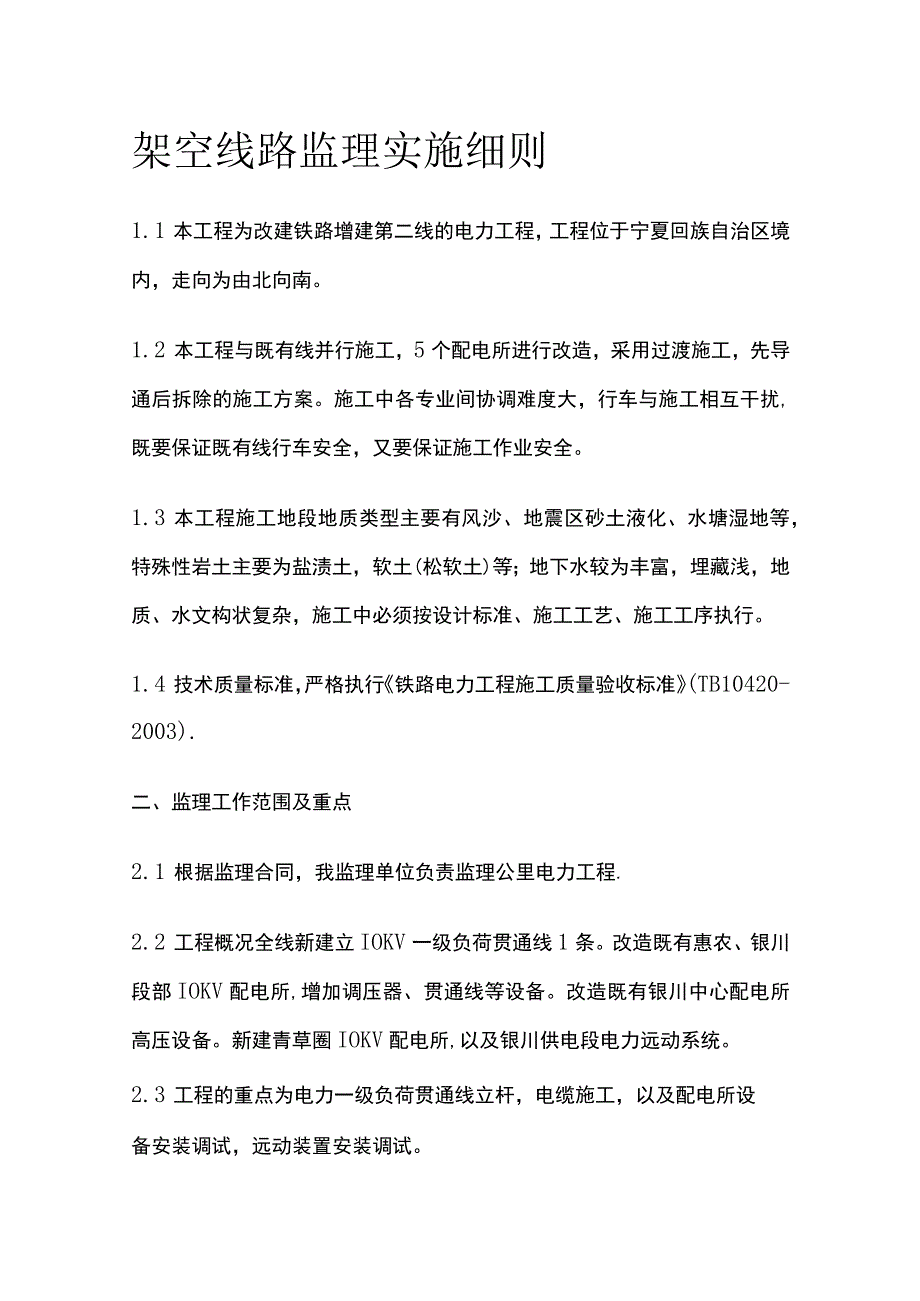

1、架空线路监理实施细则1.1 本工程为改建铁路增建第二线的电力工程，工程位于宁夏回族自治区境内，走向为由北向南。1.2 本工程与既有线并行施工，5个配电所进行改造，采用过渡施工，先导通后拆除的施工方案。施工中各专业间协调难度大，行车与施工相互干扰,既要保证既有线行车安全，又要保证施工作业安全。1.3 本工程施工地段地质类型主要有风沙、地震区砂土液化、水塘湿地等，特殊性岩土主要为盐渍土，软土(松软土)等；地下水较为丰富，埋藏浅，地质、水文构状复杂，施工中必须按设计标准、施工工艺、施工工序执行。1.4 技术质量标准，严格执行铁路电力工程施工质量验收标准(TB10420-2003).二、监理工作范围及

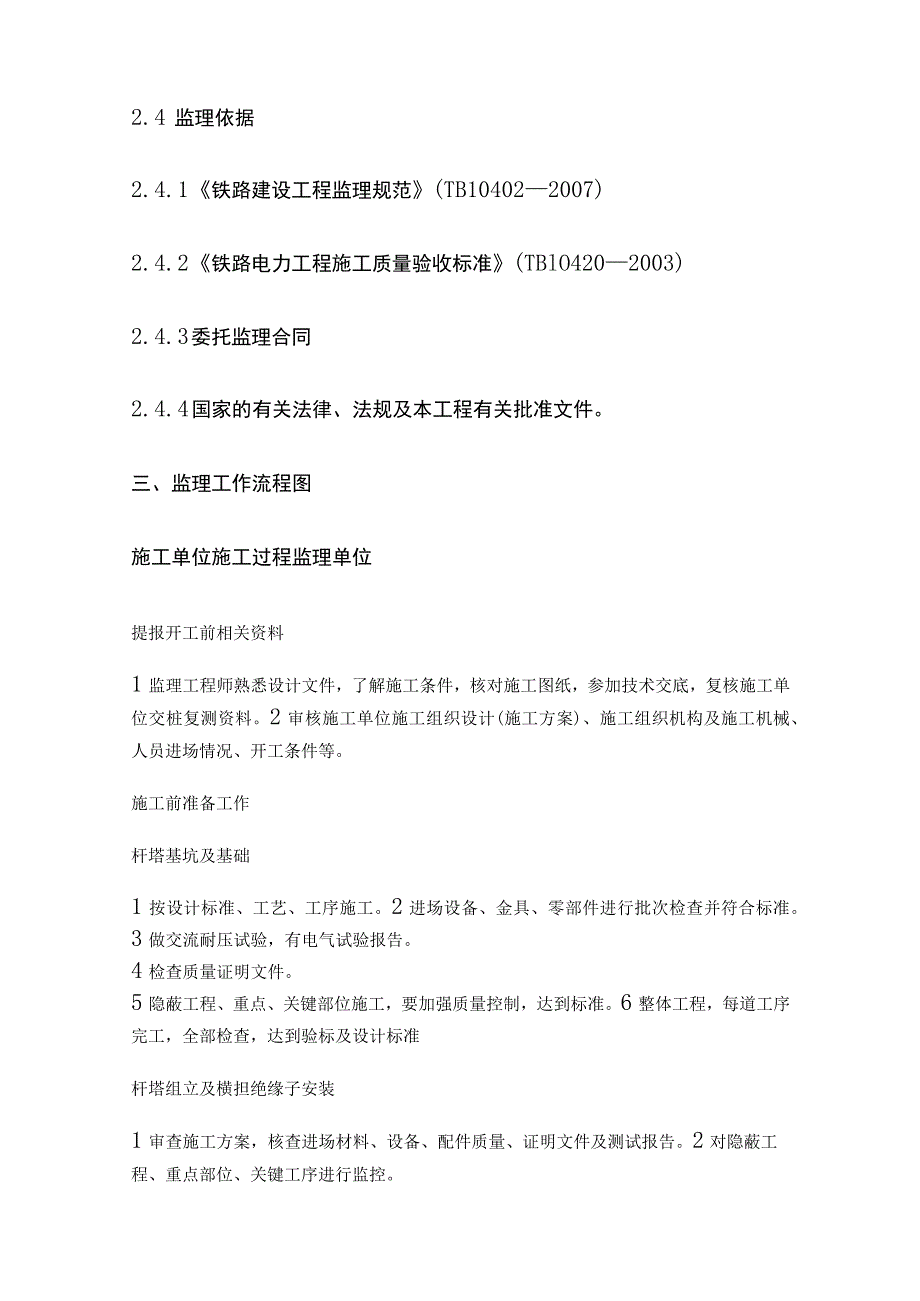

2、重点2.1 根据监理合同，我监理单位负责监理公里电力工程.2.2 工程概况全线新建立IOKV一级负荷贯通线1条。改造既有惠农、银川段部IOKV配电所,增加调压器、贯通线等设备。改造既有银川中心配电所高压设备。新建青草圈IOKV配电所,以及银川供电段电力远动系统。2.3 工程的重点为电力一级负荷贯通线立杆，电缆施工，以及配电所设备安装调试，远动装置安装调试。2.4 监理依据2.4.1 铁路建设工程监理规范(TB104022007)2.4.2 铁路电力工程施工质量验收标准(TBlO4202003)2.4.3 委托监理合同2.4.4 国家的有关法律、法规及本工程有关批准文件。三、监理工作流程图施工单
3、位施工过程监理单位提报开工前相关资料1监理工程师熟悉设计文件，了解施工条件，核对施工图纸，参加技术交底，复核施工单位交桩复测资料。2审核施工单位施工组织设计(施工方案)、施工组织机构及施工机械、人员进场情况、开工条件等。施工前准备工作杆塔基坑及基础1按设计标准、工艺、工序施工。2进场设备、金具、零部件进行批次检查并符合标准。3做交流耐压试验，有电气试验报告。4检查质量证明文件。5隐蔽工程、重点、关键部位施工，要加强质量控制，达到标准。6整体工程，每道工序完工，全部检查，达到验标及设计标准杆塔组立及横担绝缘子安装1审查施工方案，核查进场材料、设备、配件质量、证明文件及测试报告。2对隐蔽工程、重点

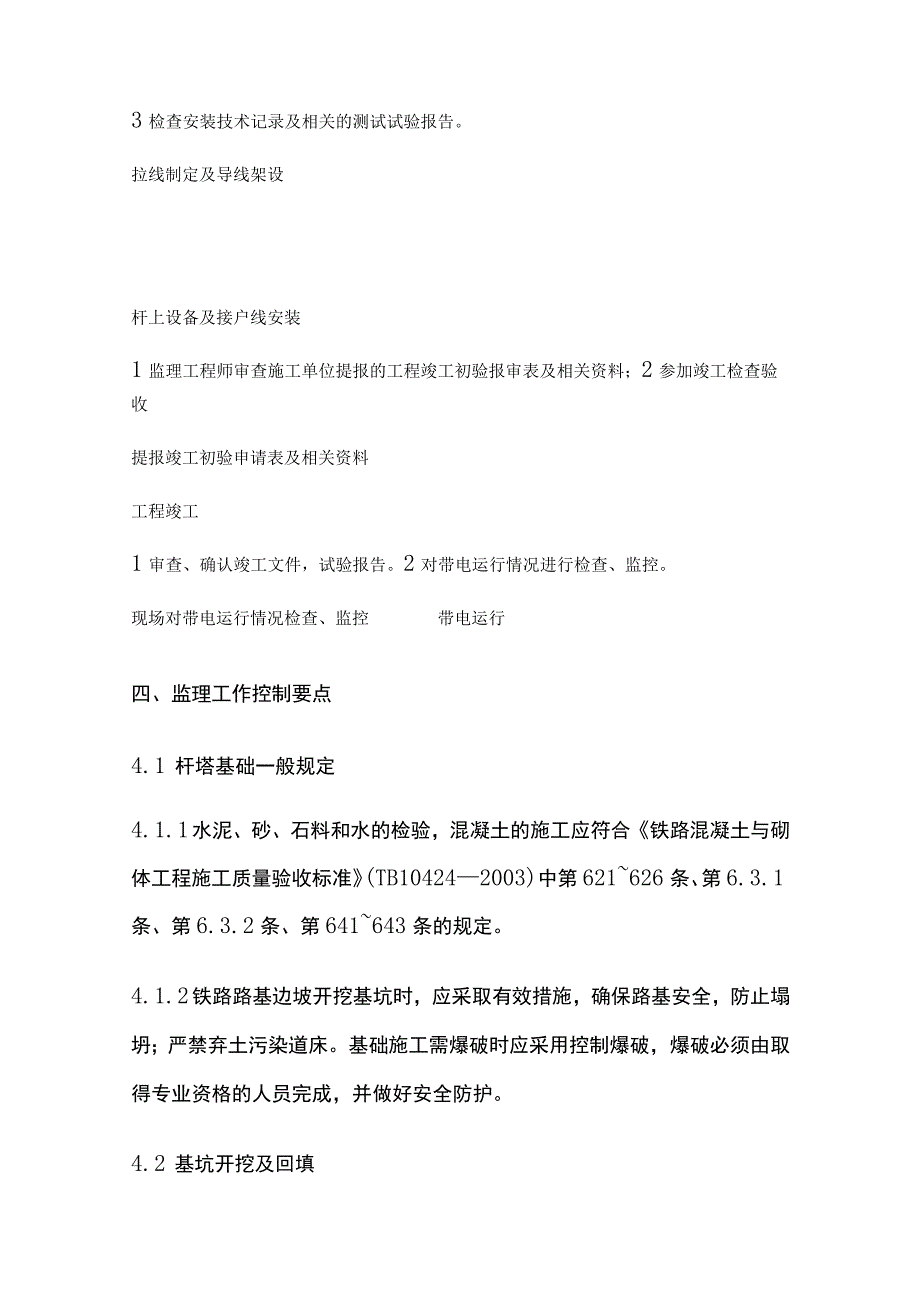

4、部位、关键工序进行监控。3检查安装技术记录及相关的测试试验报告。拉线制定及导线架设杆上设备及接户线安装1监理工程师审查施工单位提报的工程竣工初验报审表及相关资料；2参加竣工检查验收提报竣工初验申请表及相关资料工程竣工1审查、确认竣工文件，试验报告。2对带电运行情况进行检查、监控。现场对带电运行情况检查、监控带电运行四、监理工作控制要点4.1 杆塔基础一般规定4.1.1 水泥、砂、石料和水的检验，混凝土的施工应符合铁路混凝土与砌体工程施工质量验收标准(TB104242003)中第621626条、第6.3.1条、第6.3.2条、第641643条的规定。4.1.2 铁路路基边坡开挖基坑时，应采取有效
5、措施，确保路基安全，防止塌坍；严禁弃土污染道床。基础施工需爆破时应采用控制爆破，爆破必须由取得专业资格的人员完成，并做好安全防护。4.2 基坑开挖及回填421基坑坑形应满足电杆组立和基础混凝土浇注施工的需要。检验数量：施工、监理单位均全部检查。检验方法：观察检查。4.2.2基坑的地质条件应符合设计要求。检验数量：施工单位全部检查，监理单位按施工单位检验数量的10%见证检验。检验方法：观察检查。4.3 基础及基础埋设4.3.1 基础所用的水泥、砂、石料、钢筋等原材料的进场验收应符合铁路电力工程施工质量验收标准(TBlO4202003)第4.2.1条的规定。4.3.2 底盘、卡盘的规格及型号应符合
6、设计要求，表面不应有蜂窝、露筋、裂缝等缺陷。检验数量：施工单位全部检查，监理单位按施工单位检验数量的10%见证检验。检验方法：核对设计文件及观察检查。4.3.3 基础的地质条件应符合设计要求。检验数量：施工单位全部检查,监理单位按施工单位检验数量的10%见证检验。检验方法：观察检查。4.3.4 基础浇注前的钢筋配设应符合设计要求。检验数量：施工单位全部检查，监理单位按施工单位检验数量的10%见证检验。检验方法：核对设计文件及观察检查。4.3.5 在混凝土施工开始前，应根据设计规定标号进行混凝土配合比试验，并取得配合比试验报告。检验数量：施工单位对同强度等级、同性能的混凝土进行一次配合比试验。监
7、理单位全部检查。检验方法：施工单位进行配合比试验，监理单位检查配合比选定单。4.3.6 基础的混凝土强度等级应符合设计要求。检验数量：试件取样数量符合铁道部现行标准铁路混凝土与砌体工程施工质量验收标准(TB104242003)第6.4.1条的规定。检验方法：施工单位进行混凝土强度试验。监理单位见证试验，检查试验报告。4.4 杆塔组立4.4.1 一般规定(1)电杆运输、组立前，应对施工机具和电杆强度进行核算，并制订安全措施。(2)自立式转角塔、终端塔应组立在倾斜平面的基础上，向受力反方向产生预倾斜，倾斜值应视塔的刚度及受力大小确定。架线挠曲后，塔顶端仍不应超过铅垂线而偏向受力侧。(3)直线型塔经
8、检查合格后可随即浇注保护帽，耐张型塔应在架线后浇注保护帽。(4)电杆焊接宜采用电焊，并应由具备电焊资格的施工人员完成。4.4.2 杆塔组立(1)混凝土电杆应按进场批次进行检查，其规格、型号、质量应符合设计要求和现行国家标准环形钢筋混凝土电杆(GB-396)、环形预应力混凝土电杆(GB-4623)的规定。检验数量：施工单位全部检查,监理单位按施工单位检验数量的10%进行外观检查。检验方法：检查质量证明文件及观察检查。签证方式：施工单位自检，填报TA6表并附质量证明文件，监理工程师根据检查情况做出结论。(2)铁塔应按进场批次进行检查，其构、配件表面应无裂纹、砂眼、气泡等缺陷，平直无变形，防腐层完好
9、。铁塔的规格、型号、质量应符合设计要求和相关产品标准的规定。检验数量：施工单位全部检查，监理单位按施工单位检验数量的10%进行外观检查。检验方法：检查质量证明文件及观察检查。签证方式：施工单位自检，填报TA6表并附质量证明文件，监理工程师根据检查情况做出结论。(3)采用钢圈连接的钢筋混凝土电杆，其钢圈焊接质量应符合下列要求：采用电焊时应符合铁路电力工程施工质量验收标准(TB104202003)第4.3.5条的要求。采用气焊时，钢圈的宽度不应小于140mmo焊接后，当钢圈与混凝土粘接处附近混凝土产生宽度大于0.05mm纵向裂纹时，应予补修。焊完后整杆弯曲度不应超过电杆全长的2%o检验数量：施工单
10、位全部检查，监理单位按施工单位检验数量的10%见证检验。检验方法：观察、测量检查。签证方式：施工单位自检，填报TA8表及相关的检查记录表格，监理工程师根据测量检查情况做出结论。铁塔组立后，各相邻节点间主材弯曲不得大于主材长度的750o检验数量：施工、监理单位均全部检查。检验方法：观察、测量检查。施工单位按铁路电力工程施工质量验收标准(TB104202003)的要求填报杆塔组立检验批质量验收记录表，监理工程师根据见证及检查情况填写验收记录，并做出验收结论。4.4.3 横担组装(1)横担、叉梁及配件等金具应按进场批次进行检查，金具组装配合应良好，表面光洁，无裂纹、毛刺、砂眼、气泡等缺陷；镀锌良好，
11、无锈蚀现象。横担、叉梁的规格、型号、质量应符合设计要求和相关产品标准的规定。检验数量：施工单位全部检查，监理单位按施工单位检验数量的10%进行外观检验。检验方法：检查质量证明文件及观察检查。签证方式：施工单位自检，填报TA6表并附质量证明文件，监理工程师根据检查情况做出结论。(2)10kV以下架空线路同杆架设时，横担间的最小垂直距离应符合表一的规定。检验数量：施工单位全部检查，监理单位按施工单位检验数量的10%见证检验。检验方法：测量检查。表一横担间最小垂直距离(m)导线名称与电压等级直线杆分歧或转角杆10(6)kv与10(6)kv0.80.45/0.6与038kV1.21.00.38kV与0
12、.38kV0.60.3自动闭塞高压线与信号线2.02.0低压线与信号线0.60.6信号线与信号线0.60.3(3)电杆上横担、叉梁及铁塔的接地方式应符合设计要求，接地良好。检验数量：施工单位全部检查，监理单位按施工单位检验数量的10%见证检验。检验方法：施工单位观察及测试检查。监理单位观察及见证测试。签证方式：施工单位自检，填报TA8表，监理工程师根据见证检查情况做出结论。(4施工单位按铁路电力工程施工质量验收标准XTB104202003)的要求填报横担组装检验批质量验收记录表，监理工程师根据见证及检查情况填写验收记录，并做出验收结论。4.4.4 绝缘子安装(1)绝缘子应按到现场批次进行检查，
13、其表面应无裂纹，瓷釉光滑，无缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷，弹簧销、弹簧垫的弹力适宜；绝缘子瓷件与铁件组合无歪斜现象且结合紧密，铁件镀锌良好，绝缘子的规格、型号、质量应符合设计要求。检验数量：施工单位全部检查，监理单位按施工单位检验数量的10%进行外观检查。检验方法：检查质量证明文件及观察检查。签证方式：施工单位自检，填报TA6表并附质量证明文件，监理工程师根据检查情况做出结论。(2)绝缘子安装方式正确，安装牢固，连按可靠。检验数量：施工单位全部检查，监理单位按施工单位检验数量的10%见证检验。检验方法：观察检查。(3)高压绝缘子的交流耐压试验应合格。检验数量：施工、监理单位抽检每批次
