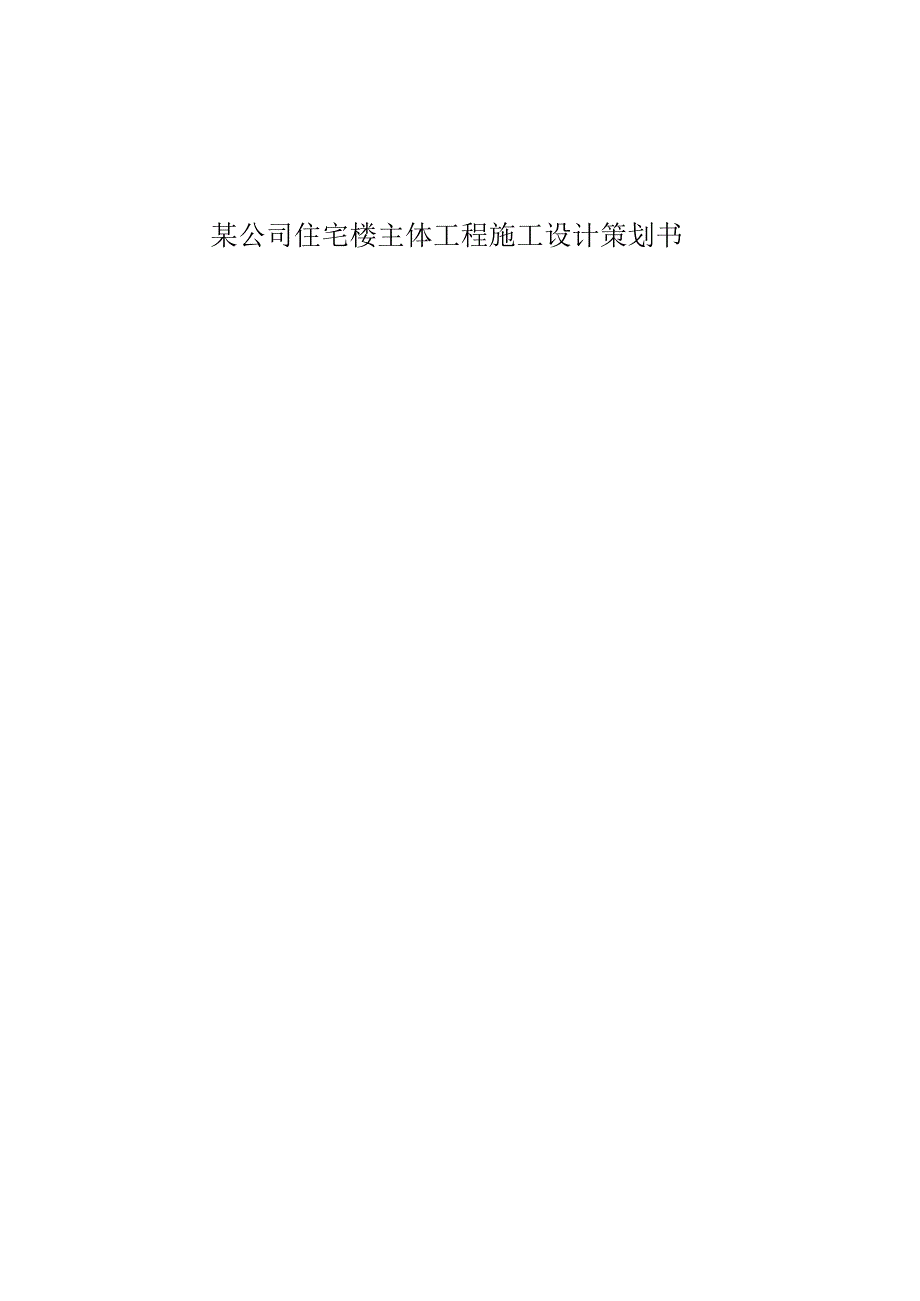

某公司住宅楼主体工程施工设计策划书.docx_第1页
第1页 / 共46页

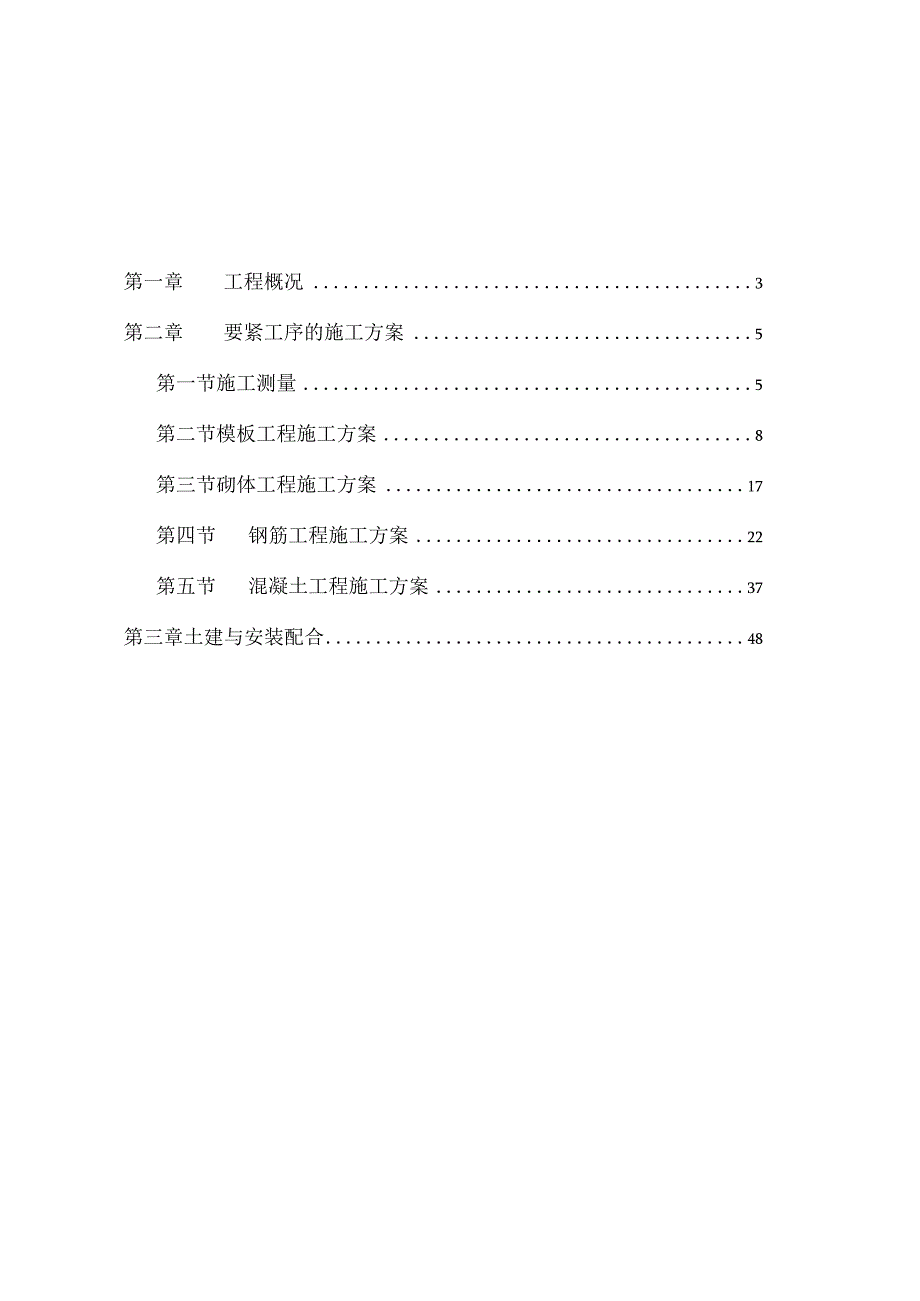

某公司住宅楼主体工程施工设计策划书.docx_第2页
第2页 / 共46页

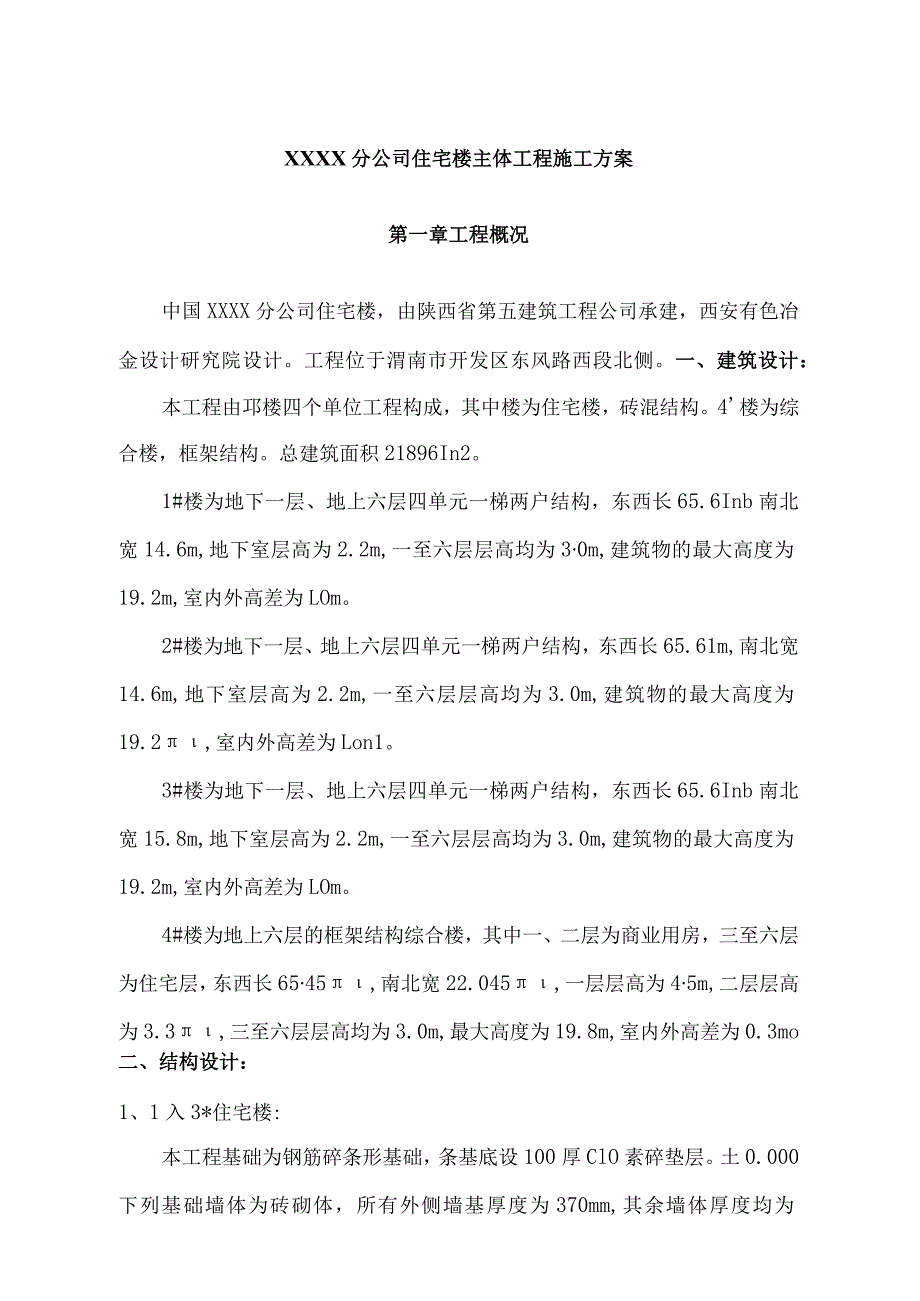

某公司住宅楼主体工程施工设计策划书.docx_第3页
第3页 / 共46页
某公司住宅楼主体工程施工设计策划书.docx_第4页
第4页 / 共46页
某公司住宅楼主体工程施工设计策划书.docx_第5页
第5页 / 共46页
某公司住宅楼主体工程施工设计策划书.docx_第6页
第6页 / 共46页
某公司住宅楼主体工程施工设计策划书.docx_第7页
第7页 / 共46页
某公司住宅楼主体工程施工设计策划书.docx_第8页
第8页 / 共46页
某公司住宅楼主体工程施工设计策划书.docx_第9页
第9页 / 共46页
某公司住宅楼主体工程施工设计策划书.docx_第10页
第10页 / 共46页
亲,该文档总共46页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《某公司住宅楼主体工程施工设计策划书.docx》由会员分享,可在线阅读,更多相关《某公司住宅楼主体工程施工设计策划书.docx(46页珍藏版)》请在第壹文秘上搜索。

1、某公司住宅楼主体工程施工设计策划书第一章工程概况3第二章要紧工序的施工方案5第一节施工测量5第二节模板工程施工方案8第三节砌体工程施工方案17第四节钢筋工程施工方案22第五节混凝土工程施工方案37第三章土建与安装配合48XXXX分公司住宅楼主体工程施工方案第一章工程概况中国XXXX分公司住宅楼,由陕西省第五建筑工程公司承建,西安有色冶金设计研究院设计。工程位于渭南市开发区东风路西段北侧。一、建筑设计:本工程由邛楼四个单位工程构成,其中楼为住宅楼,砖混结构。4楼为综合楼,框架结构。总建筑面积21896In2。1#楼为地下一层、地上六层四单元一梯两户结构,东西长65.6Inb南北宽14.6m,地下

2、室层高为2.2m,一至六层层高均为30m,建筑物的最大高度为19.2m,室内外高差为LOm。2#楼为地下一层、地上六层四单元一梯两户结构,东西长65.61m,南北宽14.6m,地下室层高为2.2m,一至六层层高均为3.0m,建筑物的最大高度为19.2,室内外高差为Lon1。3#楼为地下一层、地上六层四单元一梯两户结构,东西长65.6Inb南北宽15.8m,地下室层高为2.2m,一至六层层高均为3.0m,建筑物的最大高度为19.2m,室内外高差为LOm。4#楼为地上六层的框架结构综合楼,其中一、二层为商业用房,三至六层为住宅层,东西长6545,南北宽22.045,一层层高为45m,二层层高为3.

3、3,三至六层层高均为3.0m,最大高度为19.8m,室内外高差为0.3mo二、结构设计:1、1入3*住宅楼:本工程基础为钢筋碎条形基础,条基底设100厚ClO素碎垫层。土0.000下列基础墙体为砖砌体,所有外侧墙基厚度为370mm,其余墙体厚度均为240mmO本工程基础0.000以上为砖混结构,所有外侧墙体厚度为370mm,其余墙体厚度均为240mm;圈梁沿各层墙体上部设置,宽同墙厚,构造柱截面尺寸要紧为:370X370、240X370、240X240、720X370、500240、240X300、180X370等。地下室顶板、一至六层顶板均使用钢筋碎现浇楼板,地下室顶板在大开间的部位为140

4、厚,其余现浇楼板厚度为IlOmm厚;一至五层现浇楼板在大开间的部位为140厚,其余现浇楼板厚度为IoOnIrn厚;屋面板在大开间的部位为140厚,其余现浇楼板厚度为120mm厚。碎强度等级:基础垫层砂为C10,基础为C30,上部结构现浇碎构件均为C25。2、4#综合楼:本工程基础使用钢筋碎条形基础,条形基础底标高为-2.5Orn,条形基础的宽度尺寸为18002400mn,基础梁的截面尺寸要紧为800X1200;条基底下设100厚C15素碎垫层;在-轴线间设计有800mm宽的碎后浇带。本工程基础以上为框架结构,其框架柱网的要紧尺寸为66006600、66006000840066008400X60

5、00等,框架柱使用变截面形式,一层下列的截面尺寸为650650600X600等,二层以上截面尺寸为550550.500X500等,一至六层楼板为钢筋碎现浇楼板,一层除大开间部位的楼板厚度为12Ornm外,其余部位的楼板均为IlOnIrn厚;二层以上除大开间部位的楼板厚度为18OnIrn与IlOmnl外,其余部位的楼板均为100nlm厚;屋面楼板除大开间部位为18Omm与12Omnl厚外,其余部位均为IIonlrn厚。碎强度等级:基础垫层为C15,基础为C30;柱为C35;梁、板为C30o砌体工程:外墙使用240厚非承重空心砖,厕所、厨房墙体为120厚非承重空心砖,内分户墙为200厚碎砌块,内隔

6、墙为120厚ASA泡沫建筑隔板。第二章要紧工序的施工方案本工程施工顺序分为0.000下列地基与基础工程、0.000以上主体结构工程与装饰收尾工程三个阶段;基础工程与主体工程组织分段平行流水作业,楼地面工程及内、外装饰工程、屋面工程可组织立体交叉作业。安装工程在基础与主体工程施工开始即配合土建工程进行预留、预埋工作。主体工程完工后随即进入设备管线的安装工作,后期随着土建装修施工后期,安装工程进行操纵面板、灯具等项目安装,最后进行安装各系统调试。根据本工程特点及现场具体情况,本着有效、有用、经济的原则,对本工程要紧工序施工方法做如下安排:第一节施工测量本工程施工测量应符合工程测量规范(GB5002

7、6-93),应遵守先整体后局部与高精度操纵低精度放线的工作程序,即先测设场地整体的平面操纵网与标高操纵网,再以操纵网为根据进行各局部建筑物的定位、放线与标高测设。1、建立平面轴线操纵网:根据建设单位提供的施工总平面位置图(建筑物红线,建筑场地周边道路中心线等),用经纬仪与钢尺测设各单位工程纵轴线操纵线。根据操纵线测设单位工程四个边角的定位桩,然后在定位桩上架设经纬仪,将要紧轴线的操纵点引测到建筑物外围安全地带,设置主轴线操纵桩,浇筑混凝土桩做可靠保护,并用油漆做出明显的标记,形成平面轴线操纵网。2、0.000下列轴线的测量:根据平面操纵网投测各建筑物四边纵横轴线,按轴线外放尺寸放出土方开挖线。

8、土方回填结束后,再用经纬仪将主轴线投测到基坑底部,弹出基础垫层外边线。用同样的方法投设基础主轴线,然后由主轴线用钢尺量出其它有关纵横轴线的位置,根据轴线的位置用钢尺量出基础与柱子的外边线。纵横轴线的两端标明红三角,为校验提供标准。3、0.000以上轴线的测量:底层构造柱模板拆除后,应用操纵网上的定位桩用经纬仪将纵横轴线投测到柱子上,用墨线弹出轴线的垂直线,同时用红油漆做出三角标记。0.000以上各楼面结构完成后,能够用经纬仪或者线垂将轴线引测到构造柱或者梁外侧上口边缘,然后弹出纵横轴线。楼层轴线网形成后,可用经纬仪进行闭合复核,复核达到规范要求后,根据轴线用钢尺量测出柱外边线与墙体外边线,作为

9、钢筋、模板与砌体工程施工的根据。4、建立标高操纵网:根据建设单位提供的绝对标高(黄海系)值换算出0.000相对标高,用水准仪引入施工现场,形成施工水平测量操纵点。标高操纵点应设置在距建筑物30m以外的围墙、电线杆或者埋置在不受施工干扰的地下,标高点埋在地下,加盖板保护,相对标高点形成后应用红色油漆做出明显的标识。施工中如发现一处标高点受到扰动,应用另一标高点进行复核。0.000以上标高测量,应将水准点标高测定在建筑物边柱上,然后用钢尺在标高引测位置竖直向上量测,向上传递。多层建筑至少要由三处向上引测,以便进行准确的复核。为了消除水准点量测时的累计误差,每层标高不应分段量测,应由底层基准点向上整

10、尺通长累计测量。工程标高的操纵按规定全高程误差应操纵在土30mm以内,每层标高的误差应操纵在土Ionlrn以内。5、沉降观测:本工程设计要求进行沉降观测工作,各单位工程的观测点按设计要求设置应提早加工好观测桩,在一层墙体碎浇筑时,将观测桩预埋在墙体上。在建筑物沉降观测区内,务必考虑设置永久性水准点,水准点与观测点的距离为3050cm,水准点不得少于2个。沉降观测宜使用精密水准仪及钢水准尺进行闭合法测量。观测的次数与时间:通常第一次观测应在观测点安装稳固后及时进行。施工中每施工完成一层,进行一次沉降观测,主体封顶后,第一年每一季度进行一次沉降观测,第二年每半年进行一次沉降观测,第三年后,每年观测

11、一次,直至沉降稳固为止。观测中若发现降稳有特殊现象时,应立即进行逐日或者几日连续观测并及时通知设计单位研究处理方案。沉降观测应做好原始记录,待工程交工后移交建设单位。第二节模板工程施工方案本工程1*3#楼为砖混结构,4,楼为框架结构,为保证工程质量,柱、梁、顶板实现清水混凝土,模板工程是影响混凝土工程质量的最关键因素,为了使混凝土的外型尺寸与外观质量达到较高要求,实现清水无粉刷,我公司将充分发挥在模板工程上的优势,利用最先进、最合理、最经济的模板体系与施工方法,满足工程质量要求。一、模板体系的选用:根据本工程的设计特点确定砖混结构基础、圈梁使用定型组合工具式钢模板体系,框架柱、框架梁、构造柱、

12、现浇楼板、楼梯使用清水模板体系施工,并按各个单位工程二层的模板需用量配置。模板内外操作脚手架均使用48工具式钢筋扣件脚手架,内脚手架按各个单位工程二层需用量配置;外脚手架使用双排48工具式钢管扣件脚手加施工,计划按各个单位工程全部外脚手架的需用量配置。1、基础、圈梁、构造柱及柱模板:由于基础截面较统一,为保证阴角方正,故选用定型组合钢模板,该模板的刚度大,平整度高,混凝土外观效果好。圈梁模板选用定型组合钢模板。构造柱模板:使用胶合板及60X80木龙骨。框架柱模板:使用胶合板及60X8Onlnl木龙骨。支撑体系为钢管脚手架体系。为避免柱混凝土浇筑时根部产生漏浆、夹渣等质量通病,在浇筑顶板混凝土时

13、在柱根部支设模板处用2m刮杆刮平,同时操纵柱四周板面标高,并用水平尺检控,使其误差操纵在Imm以内,用铁抹子抹光,柱模安装时,在模板底部及边缘粘贴双面胶带,保证柱不漏浆,同时可保证胶带不夹入柱混凝土形成夹渣。2、框架梁、现浇板模板:、为保证梁侧面、板底平整,光洁度达到清水无粉刷要求,梁、板模板使用多层板及60X80mm木龙骨,钢管脚手架支撑体系。、模板的接缝及梁、板转角处均粘贴双面胶带,防止漏浆。3、楼梯模板:楼梯底板模板使用多层板及6080mm木龙骨、标准钢管脚手架。踏步板底滴水线位置预先固定ICinXlCnI方木条,木条三面刨光,上小下大呈契口状,实现滴水线与踏步板施工一次完成,避免后期粉

14、刷手工操作引起空鼓、裂缝等质量通病。4、模板体系验算:选用48X3.5的钢管,w=5.08cm3,1=12.19cm,=4.89cm2,钢管38.4N/M,扣件10N/个。=210Mpa,f=0.3cm,E=2.1IO5Mpa0、新浇筑碎对模板的压力:F=O.22t012V,z2+(0.524+l.5+2.5+2.0+4.0)F=24HX=24KNM3,to=200(T15)=4h,l=l.2,2=1.0,V=lMh,H=3MF=0.222441.21.01+34.5=59.84KN/M2;F=243=72KNM2因此F=59.84KNM2=0.06MPa、模板小钢楞计算:按单跨梁形式计算:a

15、.按抗弯强度计算:q=F.aMmax=q.b28=F.a.b28omax=Mmaxw=F.a.b/(8w)b8w/(F.a)l/2b85.08210(0.06a)1/2当a=50cm时,b53.34cm;b.按挠度计算:fmax=5qb7(384EI)=5F.a.b4/(384EI)fb384EI/(5F.a)l/4b38421000012.190.3/(0.06a)l/4当a=50cm时,b66.59cm0因此a=50cm,b=60cmo、外钢楞计算:-tL=2a=l.OM,L2=2b=l.2M0则q=(1/2)F.aMmax=q.L2/4=F.a.L28omax=Mmaxw=F.a.L2/(8w)=0.0650X120/(85.08)=8.86=210Mpafmax=qL2V(48EI)=F.a.L23/(96EI)=0.06X50X1207(9621000012.19)=0.021cmf=0.3cm满足抗弯强度及挠度容许值。、立杆轴心荷载验算:N=9F.a.s8+5(0.0384
