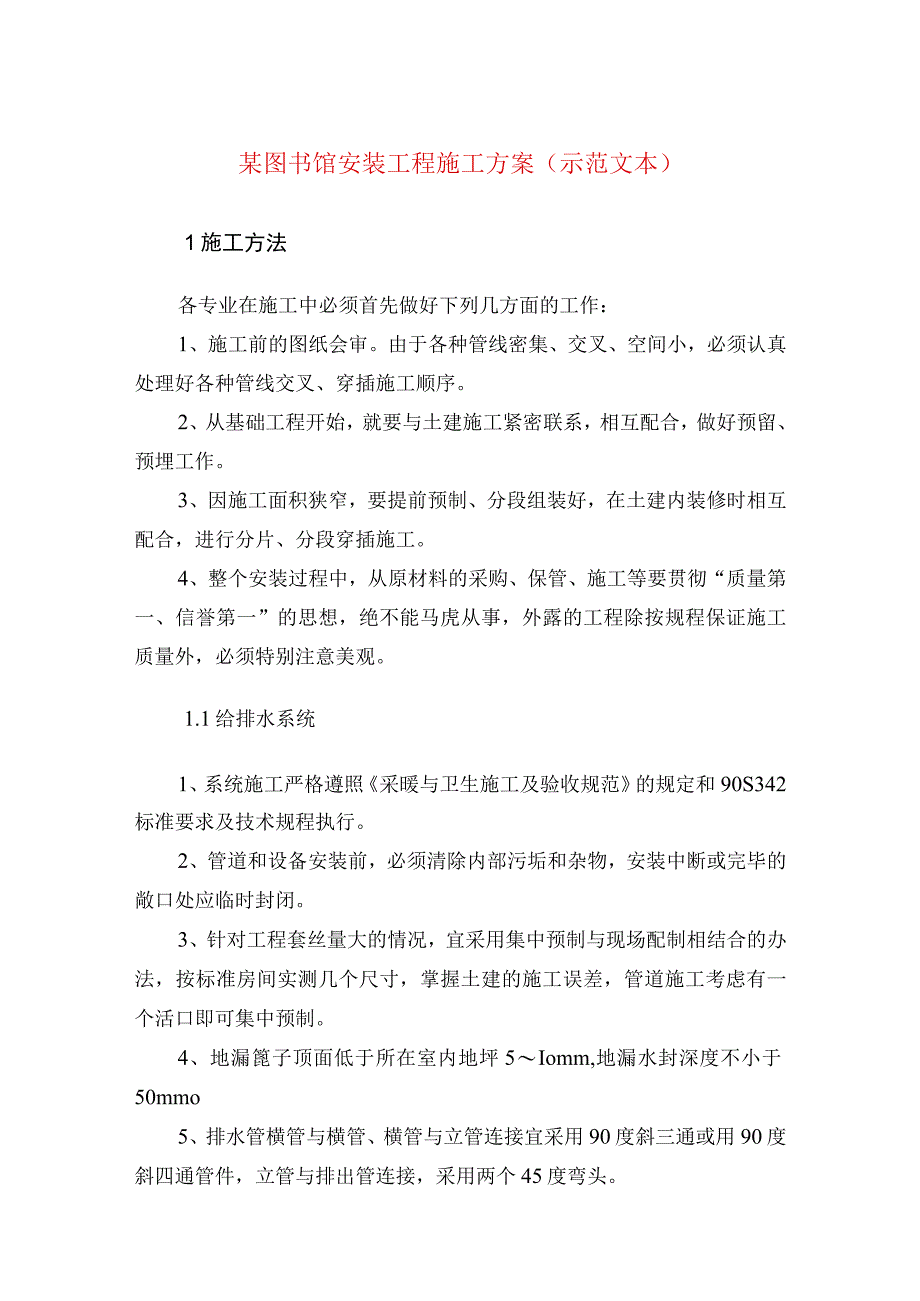

1、某图书馆安装工程施工方案（示范文本）1施工方法各专业在施工中必须首先做好下列几方面的工作：1、施工前的图纸会审。由于各种管线密集、交叉、空间小，必须认真处理好各种管线交叉、穿插施工顺序。2、从基础工程开始，就要与土建施工紧密联系，相互配合，做好预留、预埋工作。3、因施工面积狭窄，要提前预制、分段组装好，在土建内装修时相互配合，进行分片、分段穿插施工。4、整个安装过程中，从原材料的采购、保管、施工等要贯彻“质量第一、信誉第一”的思想，绝不能马虎从事，外露的工程除按规程保证施工质量外，必须特别注意美观。1.1给排水系统1、系统施工严格遵照采暖与卫生施工及验收规范的规定和90S342标准要求及技术规

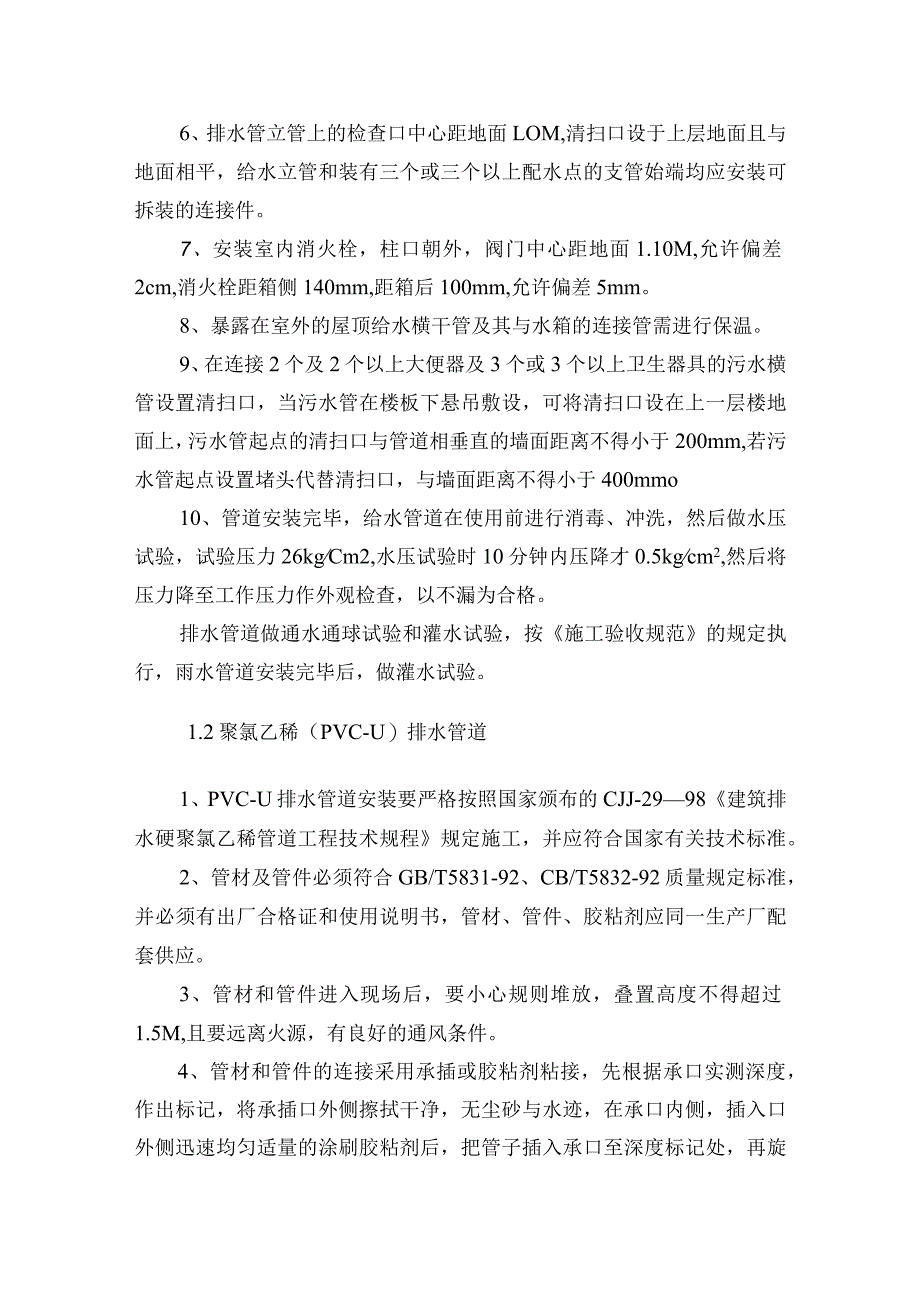

2、程执行。2、管道和设备安装前，必须清除内部污垢和杂物，安装中断或完毕的敞口处应临时封闭。3、针对工程套丝量大的情况，宜采用集中预制与现场配制相结合的办法，按标准房间实测几个尺寸，掌握土建的施工误差，管道施工考虑有一个活口即可集中预制。4、地漏篦子顶面低于所在室内地坪5Iomm,地漏水封深度不小于50mmo5、排水管横管与横管、横管与立管连接宜采用90度斜三通或用90度斜四通管件，立管与排出管连接，采用两个45度弯头。6、排水管立管上的检查口中心距地面LOM,清扫口设于上层地面且与地面相平，给水立管和装有三个或三个以上配水点的支管始端均应安装可拆装的连接件。7、安装室内消火栓，柱口朝外，阀门中心
3、距地面1.10M,允许偏差2cm,消火栓距箱侧140mm,距箱后100mm,允许偏差5mm。8、暴露在室外的屋顶给水横干管及其与水箱的连接管需进行保温。9、在连接2个及2个以上大便器及3个或3个以上卫生器具的污水横管设置清扫口，当污水管在楼板下悬吊敷设，可将清扫口设在上一层楼地面上，污水管起点的清扫口与管道相垂直的墙面距离不得小于200mm,若污水管起点设置堵头代替清扫口，与墙面距离不得小于400mmo10、管道安装完毕，给水管道在使用前进行消毒、冲洗，然后做水压试验，试验压力26kgCm2,水压试验时10分钟内压降才0.5kgcm2,然后将压力降至工作压力作外观检查，以不漏为合格。排水管道做
4、通水通球试验和灌水试验，按施工验收规范的规定执行，雨水管道安装完毕后，做灌水试验。1.2聚氯乙稀（PVC-U）排水管道1、PVC-U排水管道安装要严格按照国家颁布的CJJ-2998建筑排水硬聚氯乙稀管道工程技术规程规定施工，并应符合国家有关技术标准。2、管材及管件必须符合GB/T5831-92、CB/T5832-92质量规定标准，并必须有出厂合格证和使用说明书，管材、管件、胶粘剂应同一生产厂配套供应。3、管材和管件进入现场后，要小心规则堆放，叠置高度不得超过1.5M,且要远离火源，有良好的通风条件。4、管材和管件的连接采用承插或胶粘剂粘接，先根据承口实测深度，作出标记，将承插口外侧擦拭干净，无

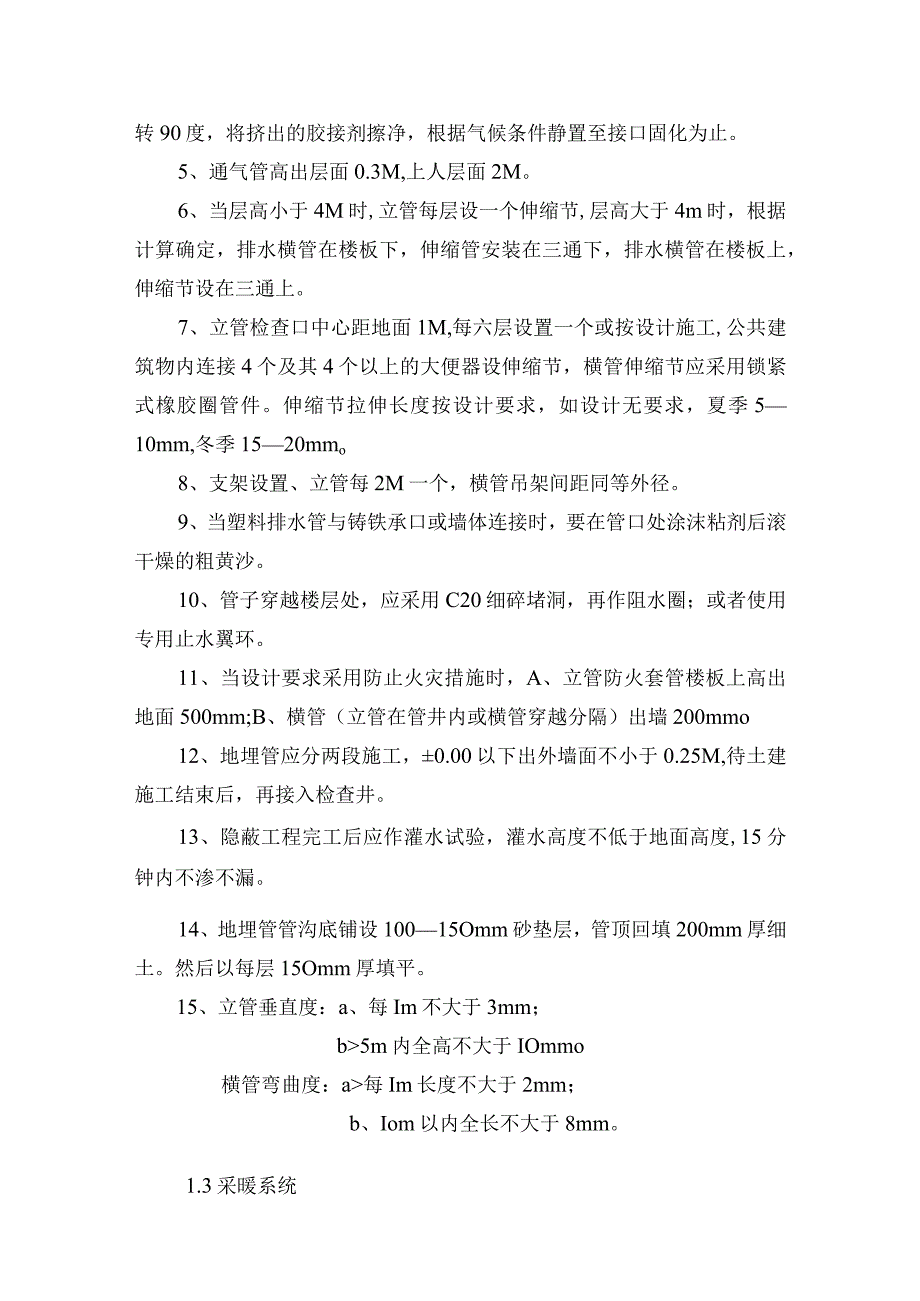

5、尘砂与水迹，在承口内侧，插入口外侧迅速均匀适量的涂刷胶粘剂后，把管子插入承口至深度标记处，再旋转90度，将挤出的胶接剂擦净，根据气候条件静置至接口固化为止。5、通气管高出层面0.3M,上人层面2M。6、当层高小于4M时,立管每层设一个伸缩节,层高大于4m时，根据计算确定，排水横管在楼板下，伸缩管安装在三通下，排水横管在楼板上，伸缩节设在三通上。7、立管检查口中心距地面1M,每六层设置一个或按设计施工,公共建筑物内连接4个及其4个以上的大便器设伸缩节，横管伸缩节应采用锁紧式橡胶圈管件。伸缩节拉伸长度按设计要求，如设计无要求，夏季510mm,冬季1520mmo8、支架设置、立管每2M一个，横管吊架
6、间距同等外径。9、当塑料排水管与铸铁承口或墙体连接时，要在管口处涂沫粘剂后滚干燥的粗黄沙。10、管子穿越楼层处，应采用C20细碎堵洞，再作阻水圈；或者使用专用止水翼环。11、当设计要求采用防止火灾措施时，A、立管防火套管楼板上高出地面500mm;B、横管（立管在管井内或横管穿越分隔）出墙200mmo12、地埋管应分两段施工，0.00以下出外墙面不小于0.25M,待土建施工结束后，再接入检查井。13、隐蔽工程完工后应作灌水试验，灌水高度不低于地面高度,15分钟内不渗不漏。14、地埋管管沟底铺设10015Omm砂垫层，管顶回填200mm厚细土。然后以每层15Omm厚填平。15、立管垂直度：a、每I
7、m不大于3mm；b5m内全高不大于IOmmo横管弯曲度：a每Im长度不大于2mm；b、Iom以内全长不大于8mm。1.3采暖系统1、采暖系统采用焊接钢管，管道上供下回系统供暖，0.00以下管道以图纸设计位置和标高进行安装，安装完毕后做压力试验，检查压力符合要求后，用玻璃丝布和岩棉管保温，刷沥清漆。2、室内地坪以上管道在施工中与土。建密切配合，每层管道过墙时楼板时，应设置套管，套管内径应大于管道外径46mm安装在楼板内的套管，其顶部应高出室内地坪15-20mm,底部与楼板相平,主管道在弯曲时宜采用煨制弯头，供水及回水管道大于。32时宜采用焊接，小于。32时且采用丝扣连接。3、暖气片应距墙1015
8、mm,用暖气托钩或卡子固定。4、管道支架采用滑动和固定支架两种，滑动支架在管子上焊接滑动板，在管道弯曲时做导向支架。5、管道安装完毕后做压力试验，应符合施工规范及设计要求，压力符合设计要求后应刷防锈漆和银粉。1.4电气工程1、预留孔、预埋件的尺寸、位置应符合设计要求。2、电气线路经过建筑物、构筑物的沉降缝或伸缩缝处，应装设两端固定的补偿装置，且导线应留有余量。3、配线工程中非金属部分的接地和接零应可靠。4、当线路暗配时,电线保护管沿最近线路敷设,并应减少弯曲,埋入建筑物内的保护管与建筑物表面距离不应小于15mmo5、电线保护管弯曲半径不小于管外径6倍，当两个接线盒间只有一个弯曲时，其弯曲半径不
9、应小于管外径的4倍，埋入地下或碎内时，弯曲半径不小于管外径的10倍，其弯曲处不应有拆皱、凹陷和裂缝。6、钢管保护管均做内外壁防腐处理，但埋入校内的钢管外壁可不作防腐处理。7、电线保护管应尽量减少弯曲数量，管道超过下列长度时应加接线盒或拉线盒。A、无弯曲30M；B、一个弯曲20M；C、二个弯曲15M；D、三个弯曲8Mo8、钢管保护管不应有拆扁和裂缝，管内应无铁屑及毛刺，切断口应平整并光滑，且严禁对口熔焊连接，当采用螺纹连接时，连接后螺纹外23扣，螺纹表面应光滑，无缺损；当采用套管连接时，套管长度为管外径1.53倍，管与管对口处应位于套管中心，套管焊缝牢固严密。9、暗配钢管下箱、盒连接可采用焊接，
10、管口宜高出箱、盒内壁35mm。10、黑色钢管采用螺纹连接时，连接处的两端应焊接跨接接地线。11、配合土建施工要及时，按先配管后穿线顺序进行，并保证能够顺利交换相同数量、规格导线，保证管内电线的互换性，以便于检修。12、线与设备、器具连接应符合：a、截面为IOmm2及以下单股铜芯、铝芯线可直接与设备、器具的端子连接；b、截面为2.5mm2及以下多股铜芯线应先拧紧搪锡或压接端子后再与设备、器具的端子连接；c、多股铝芯线及其多股铜芯线的终端应焊接或压接端子后再与设备、器具的端了连接。13、配线采用多相导线时，其相线颜色应易于区分，同一建筑物内的导线，其颜色选择应统一，保护地线（PE线）应采用黄绿相间
11、的绝缘导线；零线宜采用淡兰色绝缘导线。14、管内穿线宜在建筑物抹灰、粉刷及地面工程结束后进行。穿线前，应将电线保护管内的积水及杂物清除干净。不同回路、不同电压等级的导线不得穿在同一根管内，且管内不应有接头和扭结。管内导线包括绝缘层在内的总截面积不应大于管子内空截面积的40%。15、电气照明装置在砖石结构中安装时,应采用预埋吊钩、螺钉、膨胀螺栓、尼龙塞或塑料塞固定，严禁使用木契，且其承载能力应与电气照明装置的重量匹配。16、同一室内或场所成排安装的灯具，其中心线偏差不应大于5mm。矩形灯具的边框宜与顶棚面的装饰直线相平行，其偏差不应大于5mmo固定花灯的吊钩，其圆钢直径不应小于灯具挂销、钩的直径
12、，且不得小于6mmo大型花灯、吊装花灯的固定及悬吊装置，应按灯具重量1.25倍做过载试验。17、插座、开关安装高度应符合设计要求，当设计无规定时，插座距地面高度不宜小于L3M；托儿所、幼儿园不宜小于L8M,开关边缘距门框距离为0150.2M,距地面1.3M,同一室内安装的插座、开关高度差不应大于5mmo18、单项两孔插座，面对插座右孔或上孔与相线连接，左孔或下孔与零线相接；单项三孔插座，面对插座的右孔与相线相接，左孔与零线相接，同一场所的三相插座，其接线相位必须一致。19、吊扇挂钩应安装牢固，挂钩直径不得小于8mm,吊扇安装高度距地不宜小于2.5Mo壁扇底座固定膨胀螺栓不少于2个，且直径不应小
13、于8mm,壁扇安装高度其下侧边缘距地不宜小于1.8Mo20、照明配电箱（板）安装高度应按设计要求，如无要求时，其下边沿距地宜为1.5M,且其垂直偏差不应大于3mm,箱（板）内应分别设置零线和保护地线（PE线），且其上应标明用电回路名称。1.5火灾自动报警系统1、火灾自动报警系统要严格按照国家有关部门颁布的CB50166-92火灾自动报警系统施工验收规范规定施工，除此规范外，还应符合国家标准电气装置工程施工及验收规范中的有关规定。2、该系统施工必须按会审过的施工图，设备安装图及其它必要的技术文件进行，不得随意更改。3、管内穿线或线槽穿线，要在建筑抹灰及地面工程结束后进行，穿线前将管内或槽内积水及
14、杂物清除干净。不同系统、不同电压等级、不同电流类别的线路，不得穿在同一管内或线槽的同一槽内。且导线在管内或线槽内不得有接头或扭结。4、管路超过下列长度时，为了便于穿线及维修，应加装接线盒或拉线盒。管子长度每超过45M,无弯曲时；管子长度每超过30M,有一个弯曲时；管子长度每超过20M,有二个弯曲时；管子长度每超过12M,有三个弯曲时。5、管子入盒，盒外侧应套锁母，内侧加装护口，吊顶内的管子，盒的内外侧均应加锁母，吊顶内管路需要单独加装卡具或支撑物固定,且线槽吊杆直径不得小于6mmo6、管线经过建筑物变形缝（包括沉降缝、伸缩缝、抗震缝等）处，要采取补偿措施，导线跨越变形缝两端应固定，并留有适当余
15、量。7、探测器安装位置距墙壁、梁边水平距离不应小于0.5M；距空调送风口边水平距离不应小于L5M；至多孔送风顶棚孔口的水平距离不应小于0.5M；探侧器周边0.5M内，不应有遮挡物；在宽度小于3M的内走道内，控测器宜居中布置，探测器水平安装，如果必须倾斜安装时，倾斜角不应大于45o探测器底座应固定牢靠，其导线连接必须可靠压接或焊接。探测器的“+”线为红色，“一”线应为兰色，其余导线应根据不同用途采用其它颜色区分，但同一工程相同用途导线颜色应一致。8、探测器底座的外接线应留有不小于15Cm的余量，其穿线孔宜封堵，探测器的确认灯，应面向便于人员观察的主要入口方向。9、手动火灾报警按钮，要安装在墙上距地（楼）面高度1.5M,且安装牢固，不得倾斜，并在其端部应有明显标志。10、火灾报警控制器在墙上安装时，其底边距地（楼）面高度不小于1.5M,落地安装，其底宜高出地面0.10.2M,安装要牢固，不得倾斜。并有可靠的接地。11、火灾自动报警系统工作接地线要采用铜芯绝缘导线或电缆,不得利用镀锌扁铁或金属软管，工作接地与保护接地线要分开，保护接地导体，严禁利用金属软管。接地装制施工完毕后，要及时作隐蔽工程验收，并进行接电电阻测试。12、火灾自动报警系统调试按该工程调试方案进行。2系统调试方法1、根据该系统的特点及涉及设备编制应的调试方案。2、由项目经理主抓，施工工长及施工人员参与组成调试小组。
