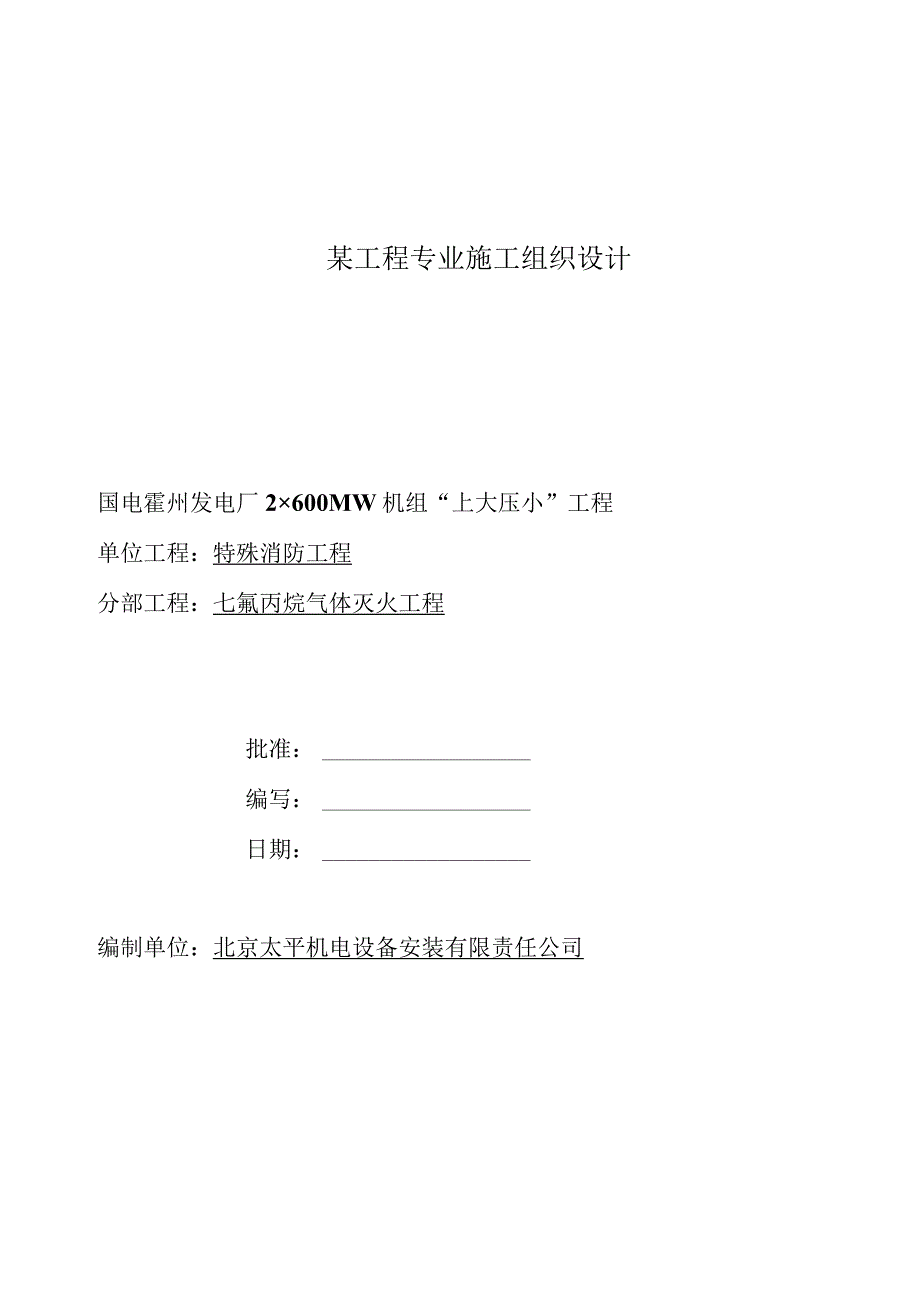

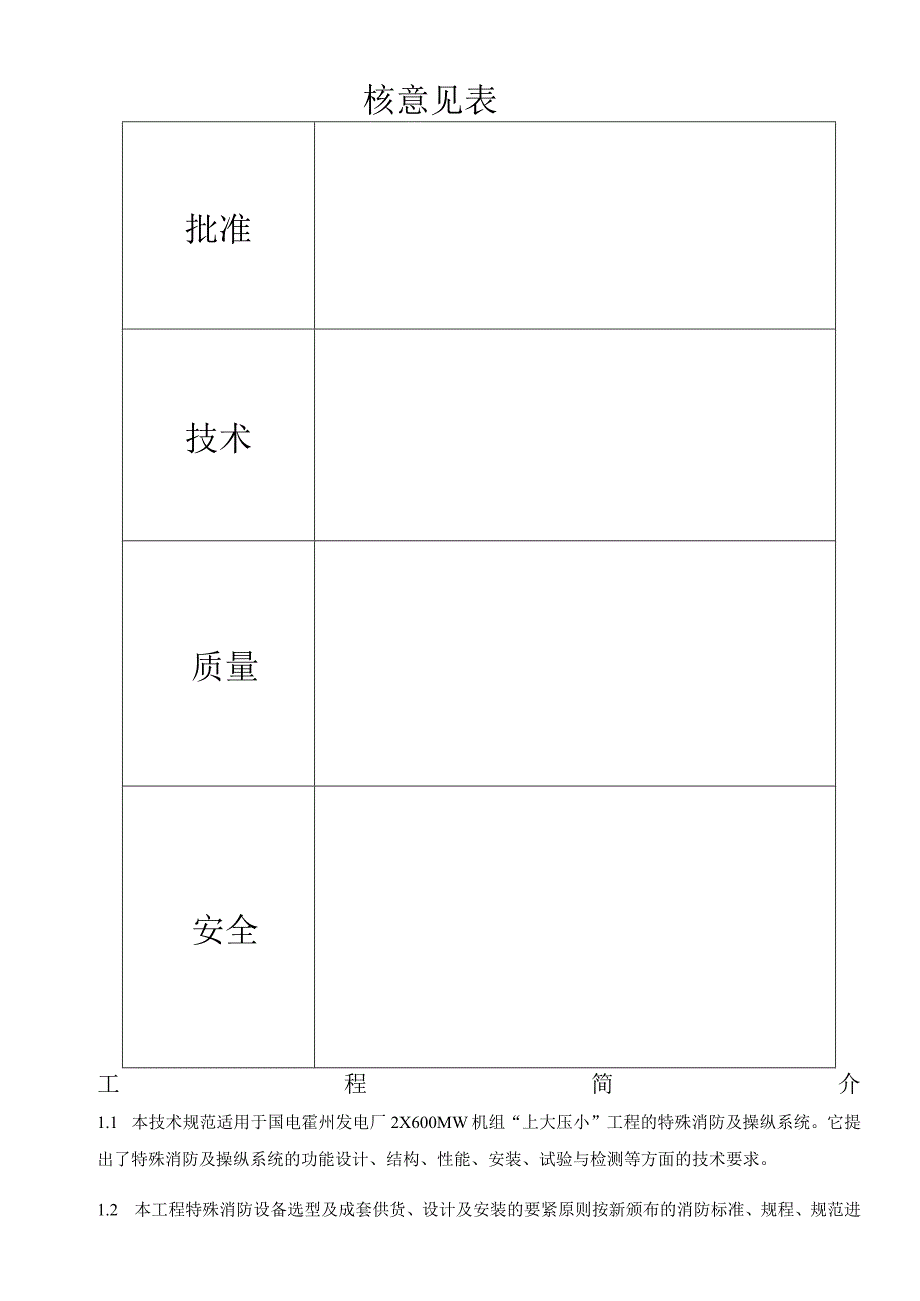

1、某工程专业施工组织设计国电霍州发电厂2600MW机组“上大压小”工程单位工程：特殊消防工程分部工程：七氟丙烷气体灭火工程批准：编写：日期：编制单位：北京太平机电设备安装有限责任公司核意见表批准技术质量安全工程简介1.1 本技术规范适用于国电霍州发电厂2X600MW机组“上大压小”工程的特殊消防及操纵系统。它提出了特殊消防及操纵系统的功能设计、结构、性能、安装、试验与检测等方面的技术要求。1.2 本工程特殊消防设备选型及成套供货、设计及安装的要紧原则按新颁布的消防标准、规程、规范进行，范围为电厂气体特殊消防系统的设计、成套供货、安装、检测、报审验收及取得合格证二编制根据2.1 设备产品设计、制造

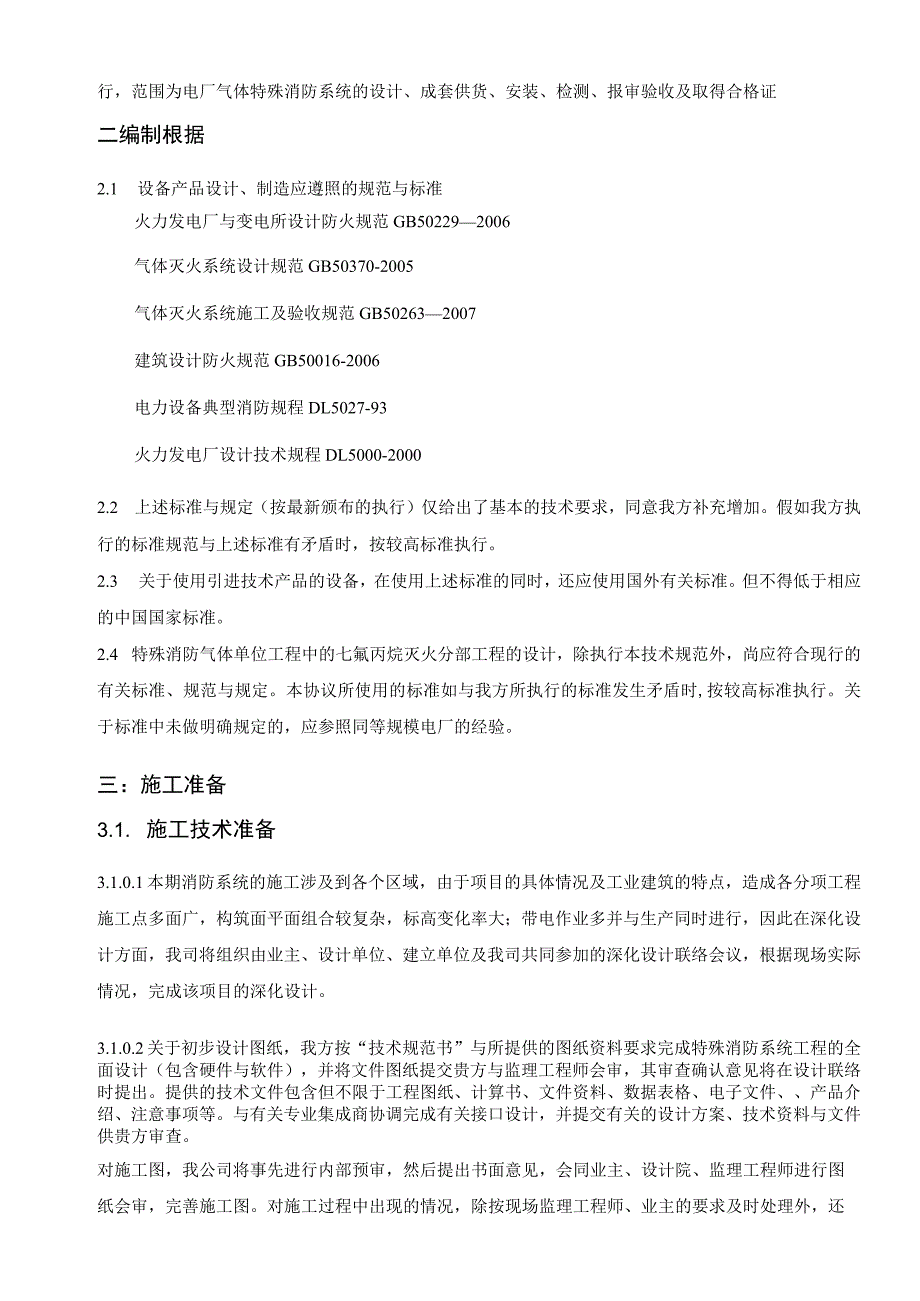

2、应遵照的规范与标准火力发电厂与变电所设计防火规范GB502292006气体灭火系统设计规范GB50370-2005气体灭火系统施工及验收规范GB502632007建筑设计防火规范GB50016-2006电力设备典型消防规程DL5027-93火力发电厂设计技术规程DL5000-20002.2 上述标准与规定（按最新颁布的执行）仅给出了基本的技术要求，同意我方补充增加。假如我方执行的标准规范与上述标准有矛盾时，按较高标准执行。2.3 关于使用引进技术产品的设备，在使用上述标准的同时，还应使用国外有关标准。但不得低于相应的中国国家标准。2.4 特殊消防气体单位工程中的七氟丙烷灭火分部工程的设计，除执
3、行本技术规范外，尚应符合现行的有关标准、规范与规定。本协议所使用的标准如与我方所执行的标准发生矛盾时,按较高标准执行。关于标准中未做明确规定的，应参照同等规模电厂的经验。三：施工准备3.1. 施工技术准备3.1.0.1本期消防系统的施工涉及到各个区域，由于项目的具体情况及工业建筑的特点，造成各分项工程施工点多面广，构筑面平面组合较复杂，标高变化率大；带电作业多并与生产同时进行，因此在深化设计方面，我司将组织由业主、设计单位、建立单位及我司共同参加的深化设计联络会议，根据现场实际情况，完成该项目的深化设计。3.1.0.2关于初步设计图纸，我方按“技术规范书”与所提供的图纸资料要求完成特殊消防系统
4、工程的全面设计（包含硬件与软件），并将文件图纸提交贵方与监理工程师会审，其审查确认意见将在设计联络时提出。提供的技术文件包含但不限于工程图纸、计算书、文件资料、数据表格、电子文件、产品介绍、注意事项等。与有关专业集成商协调完成有关接口设计，并提交有关的设计方案、技术资料与文件供贵方审查。对施工图，我公司将事先进行内部预审，然后提出书面意见，会同业主、设计院、监理工程师进行图纸会审，完善施工图。对施工过程中出现的情况，除按现场监理工程师、业主的要求及时处理外，还将积极发现并修正可能出现的设计错误。我公司将与设计单位的设计人员多沟通，及时深入熟悉设计意图，共同探讨，优化局部设计,使工程更加完善，更
5、有利工程的使用与施工。定期交换我们对设计的懂得与建议，根据现场完善消防的局部设计。3.1.0.3在施工中建立协调制度，积极与生产部门全面协调配合；进入每个施工现场施工时，务必有生产部门的许可，并有有关部门的监护人监护；积极配合，合理安排作息时间，保证工程与生产同时进行，并不影响工厂生产。每周召开一次由项目经理主持的施工内部协调会。共同解决工程中的问题。本工程项目部以周为单位，提出工程简报，向业主与有关单位通报工程进展情况及需要解决的问题，及时解决施工中出现的困难与问题。同时，根据工程进度，将不定期召开各类协调会，协助业主协调与社会各业务部门的关系，以确保工程进度。3.1.1七氟丙烷气体灭火工程
6、技术规范3.1.1.1 单元操纵楼FM200气体灭火系统为七氟丙烷气体备压式、全淹没式、有管网、组合分配系统,同时着火点为一处。药剂化学名称七氟丙烷灭火剂，技术指标如下：项目技术指标纯度99.6%（摩尔/摩尔）酸度3ppm水含量1Oppm不挥发残留物0.01%悬浮或者沉淀物不可见3.1.1.2 消防瓶站间布置在单元操纵楼Om层，平面尺寸9060X746Omm。3.1.1.3 灭火剂的设计用量按本防护区灭火用量与储瓶及管网剩余量之与计算，并应考虑门窗的药剂流失量，并设置100%备用量，储瓶安装于钢瓶间中。3.1.1.4两个或者两个以上的防护区使用组合分配系统时，一个组合分配系统所保护的防护区不应
7、超过8个。系统的设计务必满足NFPA2001最新版要求，系统与设备须通过UL、FM及中国国家检测中心的检测认可。3.L1.5系统基本功能（1）系统能自动检测火灾，自动报警，自动启动灭火系统，操作与该系统连锁动作的有关设备，施放灭火剂，同时相应连锁关闭该防护区内的防火阀、风机与门窗等设施。（2）整个FM-200气体灭火系统应设有自动操纵、手动操纵与机械应急操作三种启动方式。整个系统应设自、手动操作转换开关，能将自动操作转换为手动操作。该转换开关与系统手动操纵应设在每个防护外便于操作的地方，手动操作应能在一处完成系统启动的全部操作。（3）系统应设独立的应急手动操作机构，以备其他操作方式失灵时，作为
8、应急释放气体灭火剂之用，应急手动操作机构使用机械式，并能在一个地点完成释放灭火剂的全部操作。（4）各个防护区内应设火灾与灭火剂释放的声光报警器（火灾警报信号与操作警报信号应有所区别），此外防护区的出入口处也应设光报警器，报警时间不宜小于灭火过程所需的时间，并能手动切除报警信号。防护区入口应设FM-200气体灭火系统防护标志与系统气体喷放指示光字牌。每个防护区设一个就地操纵盘（盒），并设有能切断系统的紧急停止开关（务必持久按下，直至系统复位），可使系统暂时停止释放气体，如需继续启动灭火系统，则只需松开该开关即可。此外，防护区就地盘还应设置系统的紧急维修开关。（5）系统应有自检系统，定期自动巡查，
9、监视故障及故障报警。3.1.1.6系统自动操作与操纵当系统使用自动启动方式时，应在接到同一个防护区内两个独立的火灾探测报警信号后才能启动。过程如下：在接到两个独立的火灾探测报警信号后启动灭火系统，在防护区内及入口处发出火灾声光警报，以提醒防护区内的人员马上释放灭火剂，同时向火灾报警主盘、瓶站气体消防操纵盘与该防护区就地操纵盘发出声光报警，延时20秒（1030s现场可调）后喷射灭火剂，这时管道上的压力讯号器向气体消防操纵盘与火灾报警主盘发出信号以便确认已喷射灭火剂的防护区是否与发生火灾的防护区一致，同时这个信号传至防护区入口处，发出正在喷射灭火剂的光字提示信号，警告所有人员不能进入保护区域，直至
10、确认火灾已经扑灭。当FM-200气体灭火系统的操纵盘启动所有的声光报警装置后，若发现是系统误动作，或者确有火灾发生但仅使用手提式灭火器与其它移动式灭火设备即可扑灭火灾，可按下设在保护区域门外的紧急停止开关（务必持久按下，直至系统复位），能够使系统暂时停止释放药剂。如需继续开启FM-200气体灭火系统，则只需松开紧急停止开关即可。3.1.1.7FM-200气体消防操纵盘同意的火灾报警信号来自火灾自动探测报警系统，并可将其防护区内的喷射反馈信号返回至火灾自动探测报警系统，以便确认已喷射灭火剂的防护区与发生火灾的防护区是否一致。两系统之间的信号传输应使用带有地址码的总线通讯信号，其接口位于瓶站气体消
11、防操纵盘。当灭火系统动作后，该操纵盘向火灾自动探测报警系统返回气体灭火系统已动作的信号。该操纵盘上还应有系统故障显示、电源显示、手动操作按钮等。从气体消防操纵盘至各防护区就地盘（盒）、气体灭火系统与灭火系统指示与声光警示均属本次供货范围。3.L1.8投标商负责FM-200气体消防系统的设计，包含系统设计，瓶站布置、系统管道布置及支架安装布置等。3.1.1.9储存FM-200气体的钢瓶应设钢瓶架，架子应由高强度钢制成，应符合有关的要求。3.1.1.10FM-200气体灭火系统的气体输送管道应全部使用冷拔或者热轧镀锌无缝钢管（GB816287）o3.1.1.11FM-200气体灭火系统气体输送管道
12、最大工作压力为2.5MPao3.1.1.12 FM-200气体灭火系统应配置钢瓶及瓶架、容器阀、电动启动器、单向阀、排放喷嘴、人工拉杆释放启动器、压力泄放堵头、钢瓶架、喷放软管、选择阀、集流管、分配管及其它管路。以上全套设备按原储存量的100%设置备用。3.1.1.13 钢瓶容量应满足设计用量的要求。瓶站的布置应合理,便于更换充装灭火剂,瓶站内瓶组布置的荷载不能超过1.5吨/平方米。3.1.1.14FM-200气体储瓶应是满足ASME标准要求的压力容器，并应满足国家有关压力容器标准的要求。气瓶应能承受最高环境温度下灭火剂的储存压力。储存容器应设安全泄压装置，当储存压力超压时，其泄压装置自动打开
13、。3.1.1.15FM-200气体灭火系统基本设计参数：（1）全淹没FM-200气体消防系统的设计灭火浓度不低于8%。（2）系统灭火剂喷放时间按照NFPA200洁净药剂灭火系统的规范的规定，不大于10s。（3）各防护区内喷头的数量、型式与布置考虑使防护区内FM-200气体分布均匀，灭火剂的喷射不损害设备与工作人员，并不能使火灾蔓延。（4）参数性能汇总表（投标方填写，见附录）3 .LL16仪表操纵(I)投标商应提供所需的仪表及附件与就地操纵盘；(2)投标商应提供消防信号报警接点，此报警接点应为无源、独立、常开接点；(3)投标商应负责设计并提供火灾报警探测信号的电缆型号。4 .LL17就地操纵盘(
14、1)就地操纵盘至少应具备下列功能：(a)火灾探测的声光报警信号，一路报警与两路同时报警应有明显区别；(b)自动、手动启动灭火系统，设有自动、手动切换开关；(c)阀位监视信号(自动、故障)；(d)探测系统故障自检系统(正常、故障)；(e)电源信号(正常、故障)；(f)气体气体压力信号；上述(a)(f)条信号除在就地操纵盘做必要显示外，均应至少引出一对接点接至就地盘的端子排上。端子排使用硬接线型式。(2)就地操纵盘电源从电厂的220V动力电源或者保安电源引接，当其失电时，自带备用电源能够自动换上。就地操纵盘所需的其他电压等级电源应自行解决。(3)每一个就地盘应配备单独的蓄电池、充电器，可自动给蓄电
15、池充电。(4)就地操纵盘端子排应预留15%备用端子。3. 1.2施工机具准备序号设备及仪器名称型号数量备注1电焊机BX-E3006台2水钻GE-803台3开孔器(管道)4套根据工作需要随时提供4切割机JSG-6004台5试压泵GE-SX71/401台6压槽机1台7烟温探测器试验器BHIS-22台8烟温探测器试验器BHIS-22台9台钻240167台10电锤ZLG-FL-324台11电钻TZZ-8A2台12万用表M1-1383台13摇表(500V,1000V)3台已检测14接地摇表ZC-81台已检测15交直流电压表DCD-100,500,103台已检测16微压计BXT-21台17火灾探测器试验器BIlTS-I/,-2/2台18烟温探测器试验器BHIS-22台3. 1.3施工人员准备劳动力计划表（八小时班制）工种前期中期后期平均高峰平均高峰平均
